Descripción
La válvula de mariposa DNOVA WBV1331E-2W-F está diseñada para usarse como válvula de cierre o control de caudales en sistemas de suministro de calor y agua, así como en procesos tecnológicos en las industrias alimentaria, química, petrolera y gasística, de pulpa y papel, entre otras. Las válvulas se abren y cierran girando el disco 90°. La apertura se realiza girando la manija en sentido antihorario y el cierre en sentido horario.
Los actuadores eléctricos de cuarto de vuelta están diseñados para el control remoto y local de la rotación del elemento de cierre de 0° a 270° de tipos como válvulas de bola, etc.
Principio de funcionamiento: Los actuadores eléctricos se instalan directamente en los accesorios de la tubería. Las dimensiones de instalación cumplen con la norma internacional ISO 05211 / DIN 3337. Cuatro microinterruptores limitan la carrera del eje de salida en las posiciones finales del elemento de trabajo de la válvula. Los actuadores eléctricos están diseñados para funcionar en el modo nominal de corto plazo S2.
B
B

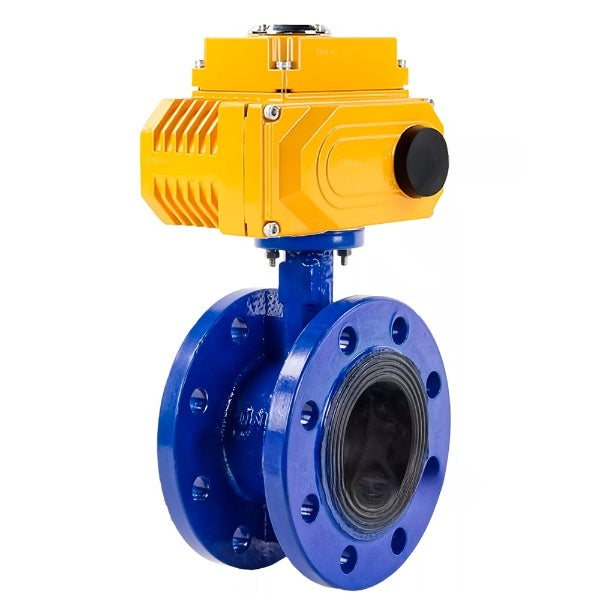

Válvulas de mariposa DNOVA WBV1331E-2W-F DN100-200 PN16 con brida, cuerpo de fundición gris GGG40, disco de acero inoxidable 304, junta de EPDM, con actuador eléctrico de cuarto de vuelta DNOVA QT-N-xEM-A1-220VAC-U1 (4-20 mA)
B
Características técnicas de las válvulas de mariposa DNOVA WBV1331E-2W-F DN100-200 PN16 cuerpo - fundición GGG40, disco - acero inoxidable 304, EPDM:
| Característica | Significado |
| Tipo de obturador | disco giratorio |
| Diámetro | 100-200 milímetros |
| Presión nominal | 16 barras |
| Temperatura del entorno de trabajo | de -25 a +130 °C |
| Solicitud | suministro de agua, industria, sistemas de calefacción |
| Tipo de conexión | con brida |
| Tipo de control | accionamiento eléctrico |
| Clase de sellado | A |
| Vida útil | 10 años |
| Garantizar | 12 meses |
B
B
Actuadores eléctricos de cuarto de vuelta DNOVA QT-N-xEM-A1-220VAC-U1
B
B
Características técnicas de los accionamientos eléctricos de cuarto de vuelta DNOVA QT-N-xEM-A1-220VAC-U1:
| Característica | Significado |
| Tipo de accionamiento eléctrico | cuarto de vuelta |
| Par motor | 150-400 Nm |
| Tensión de alimentación | 220 V |
| Solicitud | suministro de agua, industria, sistemas de calefacción |
| Desempeño climático | U1 |
B
B
Esquema de dimensiones de válvulas de mariposa DNOVA WBV1331E-2W-F DN100-200 PN16 cuerpo - fundición GGG40, disco - acero inoxidable 304, EPDM
B
Dimensiones generales y de instalación de válvulas de mariposa DNOVA WBV1331E-2W-F DN100-200 PN16 cuerpo - fundición GGG40, disco - acero inoxidable 304, EPDM:
| Diámetro | Largo, mm | Re, mm | D1, mm | D2, mm | nd, mm |
| DN50 | 108 | 165 | 125 | 99 | 4-18 |
| DN65 | 112 | 185 | 145 | 118 | 4-18 |
| DN80 | 114 | 200 | 160 | 132 | 8-18 |
| DN100 | 127 | 220 | 180 | 156 | 8-18 |
| DN125 | 140 | 250 | 210 | 184 | 8-18 |
| DN150 | 140 | 285 | 240 | 211 | 8-22 |
| DN200 | 152 | 340 | 295 | 266 | 12-22 |
| DN250 | 165 | 405 | 355 | 319 | 12-26 |
| DN300 | 178 | 460 | 410 | 370 | 12-26 |
B
B
Esquema de dimensiones de accionamientos eléctricos de cuarto de vuelta DNOVA QT-N-xEM-A1-220VAC-U1
B
Dimensiones generales y de instalación de los actuadores eléctricos de cuarto de vuelta DNOVA QT-N-xEM-A1-220VAC-U1:
| Modelo | X, mm | Z, mm | Y, mm | Mmm | G, mm |
| QT-003 | 123 | 113 | 123 | - | - |
| QT-005 | 160 | 121 | 146 | 40 | 114 |
| QT-008 | 188 | 127 | 145 | 40 | 114 |
| QT-010 | 189 | 129 | 163 | 40 | 114 |
| QT-015 | 189 | 129 | 163 | 40 | 114 |
| QT-030 | 268 | 164 | 212 | 40 | 114 |
| QT-040 | 268 | 164 | 212 | 40 | 114 |
| QT-060 | 268 | 164 | 255 | 40 | 114 |
B
B
Esquema de materiales de válvulas de mariposa DNOVA WBV1331E-2W-F DN100-200 PN16 cuerpo - fundición GGG40, disco - acero inoxidable 304, EPDM
B
Materiales de las piezas de las válvulas de mariposa DNOVA WBV1331E-2W-F DN100-200 PNВ В В В 16 cuerpo - hierro fundido GGG40, disco - acero inoxidable 304, EPDM:
| No. | Nombre de la pieza | Material |
| 1 | Marco | hierro fundido GGG40 |
| 2 | Disco | acero inoxidable 304 |
| 3 | Sello de silla de montar | EPDM |
| 4 | Existencias | Acero inoxidable SS 420 |
| 5 | Palanca | hierro fundido GGG40 |
B
B
Esquema de accionamientos eléctricos de cuarto de vuelta DNOVA QT-N-xEM-A1-220VAC-U1
B
Diseño de accionamientos eléctricos de cuarto de vuelta DNOVA QT-N-xEM-A1-220VAC-U1:
| No. | Nombre |
| 1 | Eje de salida |
| 2 | Candado de cable |
| 3 | Limitador mecánico |
| 4 | Llave de mano |
| 5 | Marco |
| 6 | Caja modular |
| 7 | Tapa |
| 8 | Ventana de visualización |
| 9 | Protección contra el polvo |
