How it works
Electric quarter-turn actuator
The number that matters
Nominal pressure
16barras
The pressure class of the valve body at 20 °C. Working limits depend on the medium and its temperature.
Construction
Parts and materials
Applications
Media and industries
- Agua
- Aire
- Medios neutrales
- Suministro de agua
- Industria
- Sistemas de calefacción
Las válvulas de mariposa DNOVA están diseñadas para ser utilizadas como válvulas de cierre o control para el control de flujo en sistemas de suministro de calor, sistemas de suministro de agua, en procesos tecnológicos en las industrias alimentaria, química, de petróleo y gas, de pulpa y papel y otras.
Los actuadores eléctricos de cuarto de vuelta DNOVA QT2-N-xEM-O1-x-U1 con protección térmica y calentador están diseñados para el control remoto y local de válvulas de cierre de tuberías con un elemento de cierre de cuarto de vuelta. Se utilizan en diversos sectores de la economía nacional: gas, petróleo, metalurgia, industria alimentaria, vivienda y servicios comunales, etc.
B
B

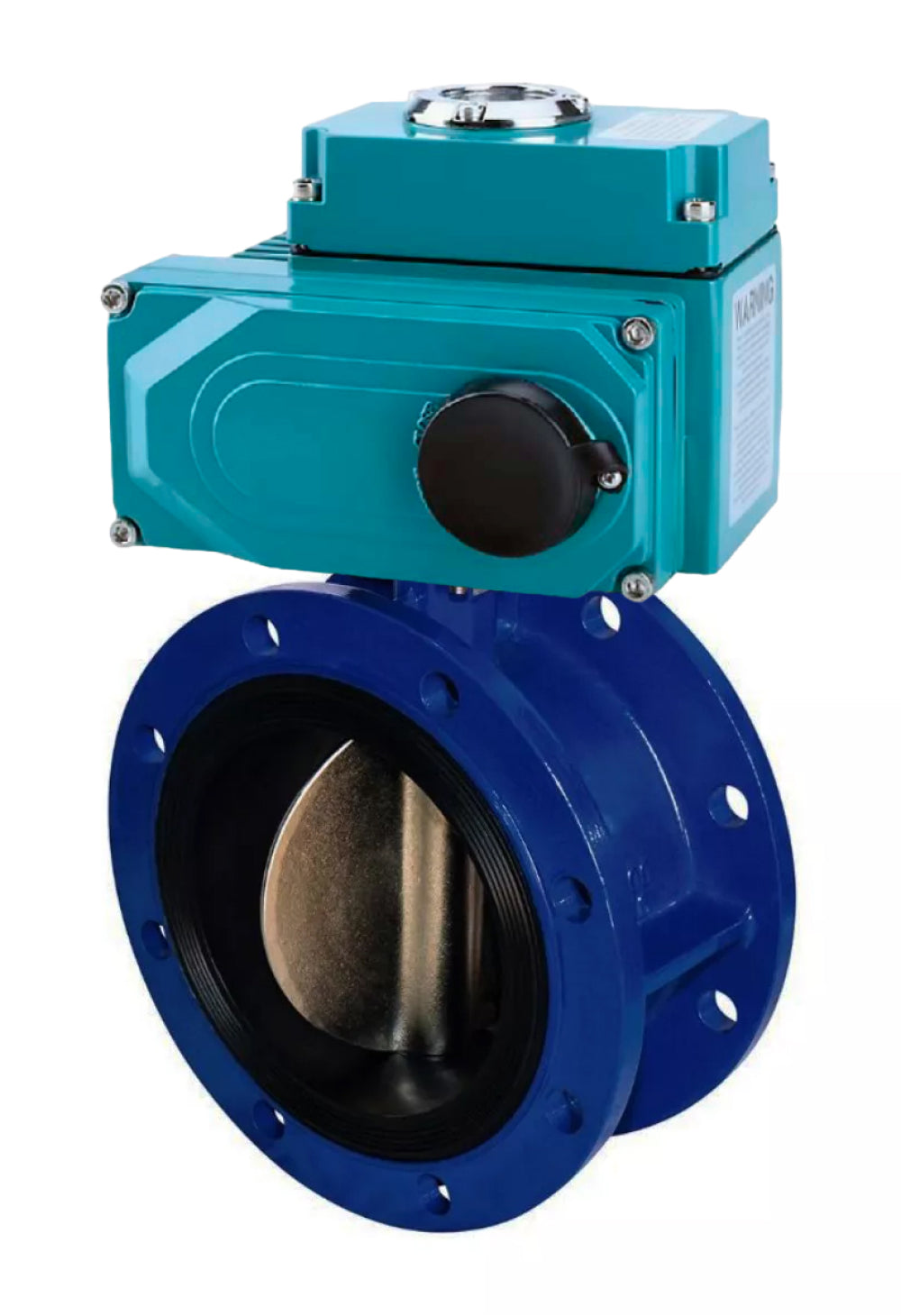

Válvulas de mariposa DNOVA WBV1331E-2W-FH DN50-200 PN16 con brida, cuerpo de fundición gris GGG40, disco de acero inoxidable 304, junta de EPDM, con actuador eléctrico de 1/4 de vuelta QT-N-EM-O1-380VAC-U1 380V HARK
B
Características técnicas de las válvulas de mariposa con brida DNOVA WBV1331E-2W-FH DN50-200 PN16, cuerpo - fundición gris GGG40, disco - acero inoxidable 304, junta - EPDM, con actuador eléctrico de 1/4 de vuelta QT-N-EM-O1-380VAC-U1 380V HARK:
| Diámetro nominal DN, mm | 50 - 200 |
| Presión de trabajo PN, bar | 16 |
| Temperatura del entorno de trabajo t, °C | de -25 a +130 |
| Entorno de trabajo | Agua fría y caliente, aire sin impurezas de aceite y grasa, otros ambientes neutrales a los materiales. |
| Dirección del flujo | bilateral |
| Conexión a la tubería | con brida |
| Material del cuerpo | hierro fundido GGG40 |
| Áreas de aplicación | sistemas de calefacción y suministro de agua, tuberías industriales |
| Vida útil, años | 10 |
B
B
Esquema de dimensiones y tamaños de válvulas de mariposa con brida DNOVA WBV1331E-2W-FH DN50-200 PN16, cuerpo - fundición gris GGG40, disco - acero inoxidable 304, junta - EPDM, con actuador eléctrico de 1/4 de vuelta QT-N-EM-O1-380VAC-U1 380V HARK:
B
Dimensiones y tamaños de válvulas de mariposa con brida DNOVA WBV1331E-2W-FH DN50-200 PN16, cuerpo - fundición gris GGG40, disco - acero inoxidable 304, junta - EPDM, con actuador eléctrico de 1/4 de vuelta QT-N-EM-O1-380VAC-U1 380V HARK:
| DN |
Modelo de propulsión eléctrica |
Dimensiones, mm | |||||
| D | D1 | D2 | Dakota del Norte | Yo | |||
| 50 | QT-N-020EMT | 165 | 125 | 99 | 4-18 | 241.8 | |
| 65 | QT-N-020EMT | 185 | 145 | 118 | 4-18 | 241.8 | |
| 80 | QT-N-020EMT | 200 | 160 | 132 | 8-18 | 241.8 | |
| 100 | QT-N-020EMT | 220 | 180 | 156 | 8-18 | 241.8 | |
| 125 | QT-N-040EMT | 250 | 210 | 184 | 8-18 | 241.8 | |
| 150 | QT-N-040EMT | 285 | 240 | 211 | 8-22 | 241.8 | |
| 200 | QT-N-040EMT | 340 | 295 | 266 | 12-22 | 241.8 | |
B
B
B
Materiales de las piezas de la válvula de mariposa con brida DNOVA WBV1331E-2W-FH DN50-200 PN16, cuerpo de fundición gris GGG40, disco de acero inoxidable 304, junta de EPDM, con actuador eléctrico de 1/4 de vuelta QT-N-EM-O1-380VAC-U1 380V HARK:
| No. | Nombre de la pieza | Material |
| 1 | Marco | hierro fundido GGG40 |
| 2 | Disco | acero inoxidable 304 |
| 3 | Sello de silla de montar | EPDM |
| 4 | Existencias | Acero inoxidable SS 420 |
B
B
Imagen de accionamientos eléctricos DNOVA
B
Accionamientos eléctricos técnicos DNOVA:
| Tipo de accionamiento eléctrico | cuarto de vuelta |
| Tipo de motor | asincrónico |
| Ángulo de rotación, В° | 90±5 |
| Material del cuerpo | aleación de aluminio, recubierta de polvo epoxi |
| Material del eje | acero aleado |
| Tensión de alimentación | 24 V/CC |
| Entrada de cables | glándula 2xM18 |
| Tipo de conexión | ISO 5211 |
| Dispositivo de autobloqueo | tornillo sin fin autoblocante y engranaje sin fin |
| Apagado automático en las posiciones abierta, cerrada y atascada |
2 interruptores de límite + 2 interruptores adicionales (contacto seco); |
| Protección térmica |
encender a 120 °C ± 5 °C; apagar a 97 °C ± 5 °C |
| Limitación mecánica de la rotación del eje de salida | 2 topes externos ajustables |
| Clase de protección de la vivienda | IP67 |
| Nivel de ruido, dB | 50 |
| Potencia del calentador, W | 5 |
| Temperatura ambiente, В°C | de -20 a +70 |
| Humedad ambiental | ≤95% (25 °C) |
| Protección contra explosiones de la carcasa | No |
B
B
Esquema de dimensiones generales de accionamientos eléctricos DNOVA:
B
Dimensiones y tamaños de los accionamientos eléctricos DNOVA:
| Dimensiones, mm | ISO 5211 | ||||||
| Yo | H | A | B | do | D | Tamaño de la varilla, cuadrada | |
| 241.8 | 157.5 | 119 | 118 | 112.3 | 26 | 22x22 | F07/F10 |
B
B
Esquema del dispositivo de accionamientos eléctricos DNOVA:
B
Diagrama esquemático de los accionamientos eléctricos DNOVA QT-N-xEM-O1-x-U1 HARK:
| N.º de artículo | Nombre |
| 1 | Indicador de posición |
| 2 | Cubierta superior |
| 3 | Placa de control |
| 4 | Condensador |
| 5 | Levas de empuje |
| 6 | Eje de salida con rueda helicoidal |
| 7 | Marco |
| 8 | Limitadores de recorrido del eje de salida |
| 9 | Eje sin fin |
| 10 | Motor eléctrico |
| 11 | Reductor |
| 12 | Tapa de la caja de cambios |
- Body material
- Hierro fundido GGG40/EN-GJS-400-15
- Maximum allowable temperature
- 130 °C
- Connection type
- Con bridas
- Control type
- Actuador eléctrico
- Operating environment
- Agua, Aire y Medios neutrales
- Applications
- Suministro de agua, Industria y Sistemas de calefacción
- Nominal pressure
- 16 barras
- Type of seal
- EPDM
- Disc material
- Acero inoxidable AISI 304
- Explosion-proof
- No
- Thermal protection
- Sí
- Manual override
- Hexágono
- Limit switches
- Sí
- Type of electric actuator
- cuarto de vuelta
- Supply voltage
- 380 voltios
- Angle of rotation
- 90°
- Country of origin
- Porcelana
