How it works
Electric quarter-turn actuator
The number that matters
Nominal pressure
16barras
The pressure class of the valve body at 20 °C. Working limits depend on the medium and its temperature.
Construction
Parts and materials
Applications
Media and industries
- Agua
- Aire
- Medios neutrales
- Suministro de agua
- Industria
- Sistemas de calefacción

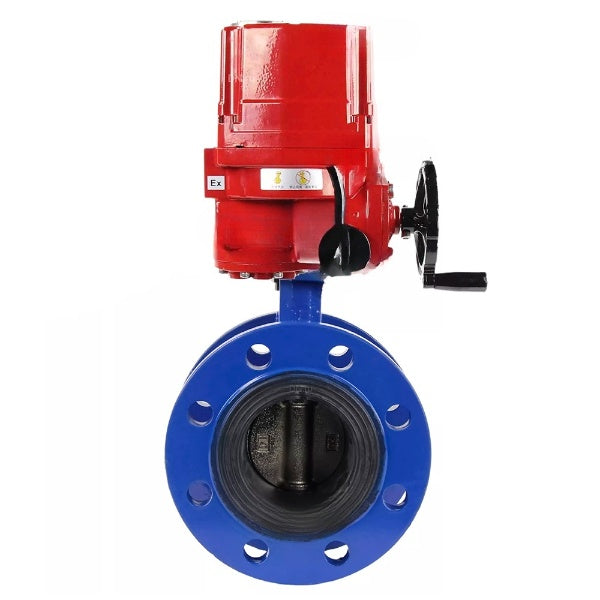

La válvula de mariposa DNOVA WBV1331E-2W-F está diseñada para usarse como válvula de cierre o control de caudales en sistemas de suministro de calor y agua, así como en procesos tecnológicos en las industrias alimentaria, química, petrolera y gasística, papelera y otras. La válvula se abre y se cierra girando el disco 90°. La apertura se realiza girando la manija en sentido antihorario y el cierre en sentido horario.
Los actuadores eléctricos de cuarto de vuelta a prueba de explosiones están diseñados para el control remoto y local de la rotación del elemento de cierre de 0 ° a 270 ° de tipos como una válvula de bola, etc. Se utilizan ampliamente en varios sectores de la economía nacional: en las industrias del gas, petróleo, metalurgia, alimentación, vivienda y servicios comunales, etc. Adecuados para su uso en áreas industriales con riesgo de explosión.
B
B
Características técnicas de las válvulas de mariposa DNOVA WBV1331E-2W-F DN50-300 PN16 cuerpo - fundición GGG40, disco - acero inoxidable 304, EPDM:
| Característica | Significado |
| Tipo de obturador | disco giratorio |
| Diámetro | 50-300 milímetros |
| Presión nominal | 16 barras |
| Temperatura del entorno de trabajo | de -25 a +130 °C |
| Solicitud | suministro de agua, industria, sistemas de calefacción |
| Tipo de conexión | con brida |
| Tipo de control | accionamiento eléctrico |
| Clase de sellado | A |
| Vida útil | 10 años |
| Garantizar | 12 meses |
B
B
Características técnicas de los accionamientos eléctricos de cuarto de vuelta DNOVA QT-EX-xEM-O1-220VAC-U1:
| Característica | Significado |
| Tipo de accionamiento eléctrico | cuarto de vuelta |
| Par motor | 150-2000 Nm |
| Tensión de alimentación | 220 V |
| Solicitud | suministro de agua, industria, sistemas de calefacción |
| Protección contra explosiones | ExdIICT4 |
| Desempeño climático | U1 |
B
B
Esquema de dimensiones de válvulas de mariposa DNOVA WBV1331E-2W-F DN50-300 PN16 cuerpo - fundición GGG40, disco - acero inoxidable 304, EPDM
B
Dimensiones generales y de instalación de válvulas de mariposa DNOVA WBV1331E-2W-F DN50-300 PN16 cuerpo - fundición GGG40, disco - acero inoxidable 304, EPDM:
| Diámetro | Largo, mm | Re, mm | D1, mm | D2, mm | nd, mm |
| DN50 | 108 | 165 | 125 | 99 | 4-18 |
| DN65 | 112 | 185 | 145 | 118 | 4-18 |
| DN80 | 114 | 200 | 160 | 132 | 8-18 |
| DN100 | 127 | 220 | 180 | 156 | 8-18 |
| DN125 | 140 | 250 | 210 | 184 | 8-18 |
| DN150 | 140 | 285 | 240 | 211 | 8-22 |
| DN200 | 152 | 340 | 295 | 266 | 12-22 |
| DN250 | 165 | 405 | 355 | 319 | 12-26 |
| DN300 | 178 | 460 | 410 | 370 | 12-26 |
B
B
Esquema de dimensiones de los accionamientos eléctricos de cuarto de vuelta DNOVA QT-EX-xEM-O1-220VAC-U1
B
Dimensiones generales y de instalación de los actuadores eléctricos de cuarto de vuelta DNOVA QT-EX-xEM-O1-220VAC-U1:
| Modelo | X, mm | Z, mm | Y, mm |
| EX-010 | 255 | 265 | 170 |
| EX-015 | 255 | 265 | 170 |
| EX-020 | 280 | 270 | 200 |
| EX-030 | 310 | 310 | 200 |
| EX-040 | 310 | 310 | 200 |
| EX-050 | 310 | 310 | 200 |
| EX-060 | 420 | 350 | 350 |
| EX-100 | 420 | 350 | 350 |
| EX-200 | 420 | 350 | 350 |
B
B
Esquema de materiales de válvulas de mariposa DNOVA WBV1331E-2W-F DN50-300 PN16 cuerpo - fundición GGG40, disco - acero inoxidable 304, EPDM
B
Materiales de las piezas de las válvulas de mariposa DNOVA WBV1331E-2W-F DN50-300 PN16 cuerpo - fundición GGG40, disco - acero inoxidable 304, EPDM:
| No. | Nombre de la pieza | Material |
| 1 | Marco | hierro fundido GGG40 |
| 2 | Disco | acero inoxidable 304 |
| 3 | Sello de silla de montar | EPDM |
| 4 | Existencias | Acero inoxidable SS 420 |
| 5 | Palanca | hierro fundido GGG40 |
- Body material
- Hierro fundido GGG40/EN-GJS-400-15
- Maximum allowable temperature
- 130 °C
- Connection type
- Con bridas
- Control type
- Actuador eléctrico
- Operating environment
- Agua, Aire y Medios neutrales
- Applications
- Suministro de agua, Industria y Sistemas de calefacción
- Nominal pressure
- 16 barras
- Type of seal
- EPDM
- Disc material
- Acero inoxidable AISI 304
- Explosion-proof
- Sí
- Manual override
- volante
- Limit switches
- Sí
- Type of electric actuator
- cuarto de vuelta
- Supply voltage
- 220 V
- Country of origin
- Porcelana
