How it works
Modulating quarter-turn actuator
The number that matters
Nominal pressure
16barras
The pressure class of the valve body at 20 °C. Working limits depend on the medium and its temperature.
Construction
Parts and materials
Applications
Media and industries
- Agua
- Aceites
- Hidrocarburos
- Grasas animales
- Suministro de agua
- Calefacción
- Industria química
- Industria del petróleo y el gas
La válvula de mariposa está diseñada para ser utilizada como válvula de cierre o control para controlar flujos en sistemas de suministro de calor, suministro de agua, en procesos tecnológicos en las industrias alimentaria, química, de petróleo y gas, de pulpa y papel y otras.
Principio de funcionamiento: Las válvulas se abren y cierran girando el disco 90°. La apertura se realiza girando la manivela o el volante de la caja de cambios en sentido antihorario y el cierre en sentido horario.
Los actuadores eléctricos de cuarto de vuelta están diseñados para el control remoto y local de la rotación del elemento de cierre de 0° a 270° de tipos como válvulas de bola, etc.
Principio de funcionamiento: Los actuadores eléctricos se instalan directamente en los accesorios de la tubería. Las dimensiones de instalación cumplen con la norma internacional ISO 05211 / DIN 3337. Cuatro microinterruptores limitan la carrera del eje de salida en las posiciones finales del elemento de trabajo de la válvula. Los actuadores eléctricos están diseñados para funcionar en el modo nominal de corto plazo S2.
B
B

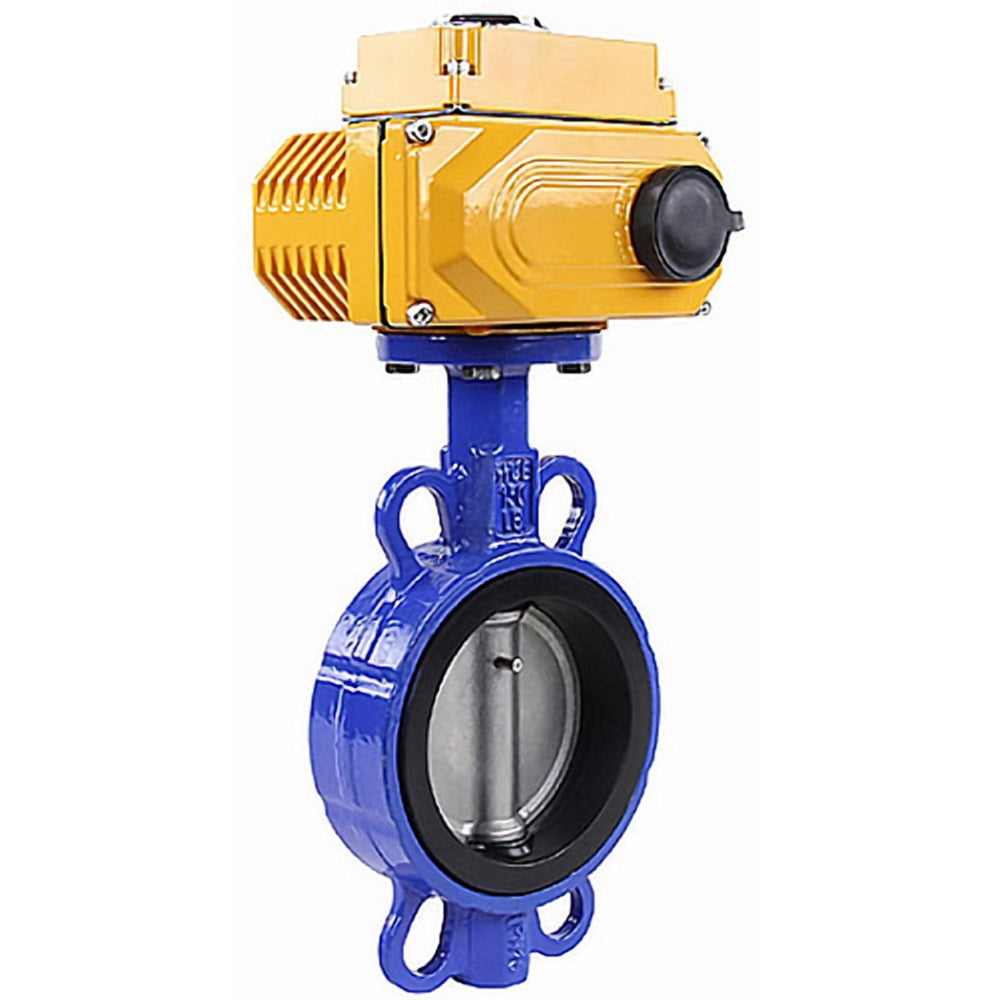

Válvulas de mariposa DNOVA WBV1132N-2W-Fb-H DN40-250 PN16, cuerpo de fundición GG25, disco de acero inoxidable 316L, junta de NBR, con actuador eléctrico de cuarto de vuelta DNOVA QT-N-xEM-B1-220VAC-U1 (0-10V)
B
Características técnicas de las válvulas de mariposa DNOVA WBV1132N-2W-Fb-H DN40-250 PN16, NBR:
| Característica | Significado |
| Tipo de obturador | disco giratorio |
| Diámetro | 40-250 milímetros |
| Presión nominal | 16 barras |
| Temperatura del entorno de trabajo | de -20 a +120 °C |
| Solicitud | Suministro de agua, suministro de calor, industria química, industria del petróleo y el gas, industria alimentaria, industria de pulpa y papel |
| Tipo de conexión | entre bridas |
| Tipo de control | accionamiento eléctrico |
| Vida útil | 10 años |
| Garantizar | 12 meses |
B
B
Actuadores eléctricos de cuarto de vuelta DNOVA QT-N-xEM-B1-220VAC-U1
B
Características técnicas de los accionamientos eléctricos de cuarto de vuelta DNOVA QT-N-xEM-B1-220VAC-U1:
| Característica | Significado |
| Tipo de accionamiento eléctrico | cuarto de vuelta |
| Tensión de alimentación | 220 V |
| Temperatura ambiente | de -20 a +70 °C |
| Solicitud | Suministro de agua, suministro de calor, industria química, industria del petróleo y el gas, industria alimentaria, industria de pulpa y papel |
| Desempeño climático | U1 |
| Tipo de conexión | ISO 5211 |
B
B
Esquema de dimensiones de válvulas de mariposa DNOVA WBV1132N-2W-Fb-H DN40-250 PN16, NBR
B
Dimensiones generales y de instalación de las válvulas de mariposa DNOVA WBV1132N-2W-Fb-H DN40-250 PN16, NBR:
| Diámetro | A, mm | B, mm | C, mm | E, mm | Largo, mm | Diámetro interior, mm | d, mm | 4-Г˜do, mm | Alto x Alto, mm |
| DN40 | 114 | 66 | 26 | 34 | 210 | 65 | 50 | 4-7 | 9x9 |
| DN50 | 131 | 72 | 26 | 43 | 220 | 65 | 50 | 4-7 | 9x9 |
| DN65 | 140 | 83 | 26 | 46 | 220 | 65 | 50 | 4-7 | 9x9 |
| DN80 | 150 | 95 | 26 | 46 | 220 | 65 | 50 | 4-7 | 9x9 |
| DN100 | 163 | 112 | 28 | 52 | 264 | 90 | 70 | 4-10 | 11x11 |
| DN125 | 178 | 125 | 28 | 56 | 264 | 90 | 70 | 4-10 | 14x14 |
| DN150 | 191 | 140 | 28 | 56 | 264 | 90 | 70 | 4-10 | 14x14 |
| DN200 | 238 | 172 | 34 | 60 | 364 | 125 | 102 | 4-12 | 17x17 |
| DN250 | 285 | 205 | 36 | 68 | 504 | 125 | 102 | 4-12 | 22x22 |
| DN300 | 315 | 245 | 36 | 78 | 504 | 150 | 125 | 4-14 | 22x22 |
B
Esquema de dimensiones de accionamientos eléctricos de cuarto de vuelta DNOVA QT-N-xEM-B1-220VAC-U1
B
B
Dimensiones generales y de instalación de los actuadores eléctricos de cuarto de vuelta DNOVA QT-N-xEM-B1-220VAC-U1:
| Modelo | X, mm | Z, mm | Y, mm | Mmm | G, mm |
| QT-003 | 123 | 113 | 123 | - | - |
| QT-005 | 160 | 121 | 146 | 40 | 114 |
| QT-008 | 188 | 127 | 145 | 40 | 114 |
| QT-010 | 189 | 129 | 163 | 40 | 114 |
| QT-015 | 189 | 129 | 163 | 40 | 114 |
| QT-030 | 268 | 164 | 212 | 40 | 114 |
| QT-040 | 268 | 164 | 212 | 40 | 114 |
| QT-060 | 268 | 164 | 255 | 40 | 114 |
B
Esquema de materiales de válvulas de mariposa DNOVA WBV1132N-2W-Fb-H DN40-250 PN16, NBR
B
Materiales de las piezas de las válvulas de mariposa DNOVA WBV1132N-2W-Fb-H DN40-250 PN16, NBR:
| N.º de artículo | Nombre de la pieza | Material |
| 1 | Marco | hierro fundido GG25 |
| 2 | Sello de silla de montar | NBR |
| 3 | Disco | Acero inoxidable 316L |
| 4 | Existencias | Acero inoxidable AISI 416 |
| 5 | Alfiler | Acero inoxidable AISI 420 |
| 6 | Manga | PTFE |
| 7 | Anillo de sellado | NBR |
| 8 | Lámina | acero carbono |
B
B
Esquema de accionamientos eléctricos de cuarto de vuelta DNOVA QT-N-xEM-B1-220VAC-U1
B
Diseño de accionamientos eléctricos de cuarto de vuelta DNOVA QT-N-xEM-B1-220VAC-U1:
| No. | Nombre |
| 1 | Eje de salida |
| 2 | Candado de cable |
| 3 | Limitador mecánico |
| 4 | Llave de mano |
| 5 | Marco |
| 6 | Caja modular |
| 7 | Tapa |
| 8 | Ventana de visualización |
| 9 | Protección contra el polvo |
- Body material
- Hierro fundido GG25/EN-GJL-250
- Maximum allowable temperature
- 120 °C
- Connection type
- brida compacta
- Control type
- Actuador eléctrico
- Operating environment
- Agua, Aceites, Hidrocarburos y Grasas animales
- Applications
- Suministro de agua, Calefacción, Industria química, Industria del petróleo y el gas, Industria alimentaria y Industria de pulpa y papel
- Nominal pressure
- 16 barras
- Type of seal
- NBR
- Disc material
- acero inoxidable AISI 316L
- Explosion-proof
- No
- Manual override
- Hexágono
- Limit switches
- Sí
- Type of electric actuator
- cuarto de vuelta
- Control signal
- 0-10 V
- Supply voltage
- 220 V
- Angle of rotation
- 90°
- Country of origin
- Porcelana
Production. Usually 7–14 business days after you approve the quotation and pay. Made-to-specification items are confirmed in the quotation.
Freight. Not charged at checkout. A manager quotes air and sea freight to your port or airport, and nothing ships until you approve the price and the freight.
To North America. From approval and payment to the destination port or airport: air 14–24 days, sea 32–60 days. Estimates, not guarantees.
Terms. EXW Ningbo or FOB Ningbo Port; CIF on request. The agreed term is written on the Proforma Invoice.
