How it works
Electric quarter-turn actuator
The number that matters
Nominal pressure
16barras
The pressure class of the valve body at 20 °C. Working limits depend on the medium and its temperature.
Construction
Parts and materials
Applications
Media and industries
- Agua
- Aceites
- Hidrocarburos
- Medios neutrales
- Grasas animales
- Suministro de agua
- Suministro de calor
Las válvulas de mariposa DNOVA están diseñadas para ser utilizadas como válvulas de cierre o control para el control de flujo en sistemas de suministro de calor, sistemas de suministro de agua, en procesos tecnológicos en las industrias alimentaria, química, de petróleo y gas, de pulpa y papel y otras.
Los actuadores eléctricos de cuarto de vuelta DNOVA QT2-N-xEM-O1-x-U1 con protección térmica y calentador están diseñados para el control remoto y local de válvulas de cierre de tuberías con un elemento de cierre de cuarto de vuelta. Se utilizan en diversos sectores de la economía nacional: gas, petróleo, metalurgia, industria alimentaria, vivienda y servicios comunales, etc.
B
B

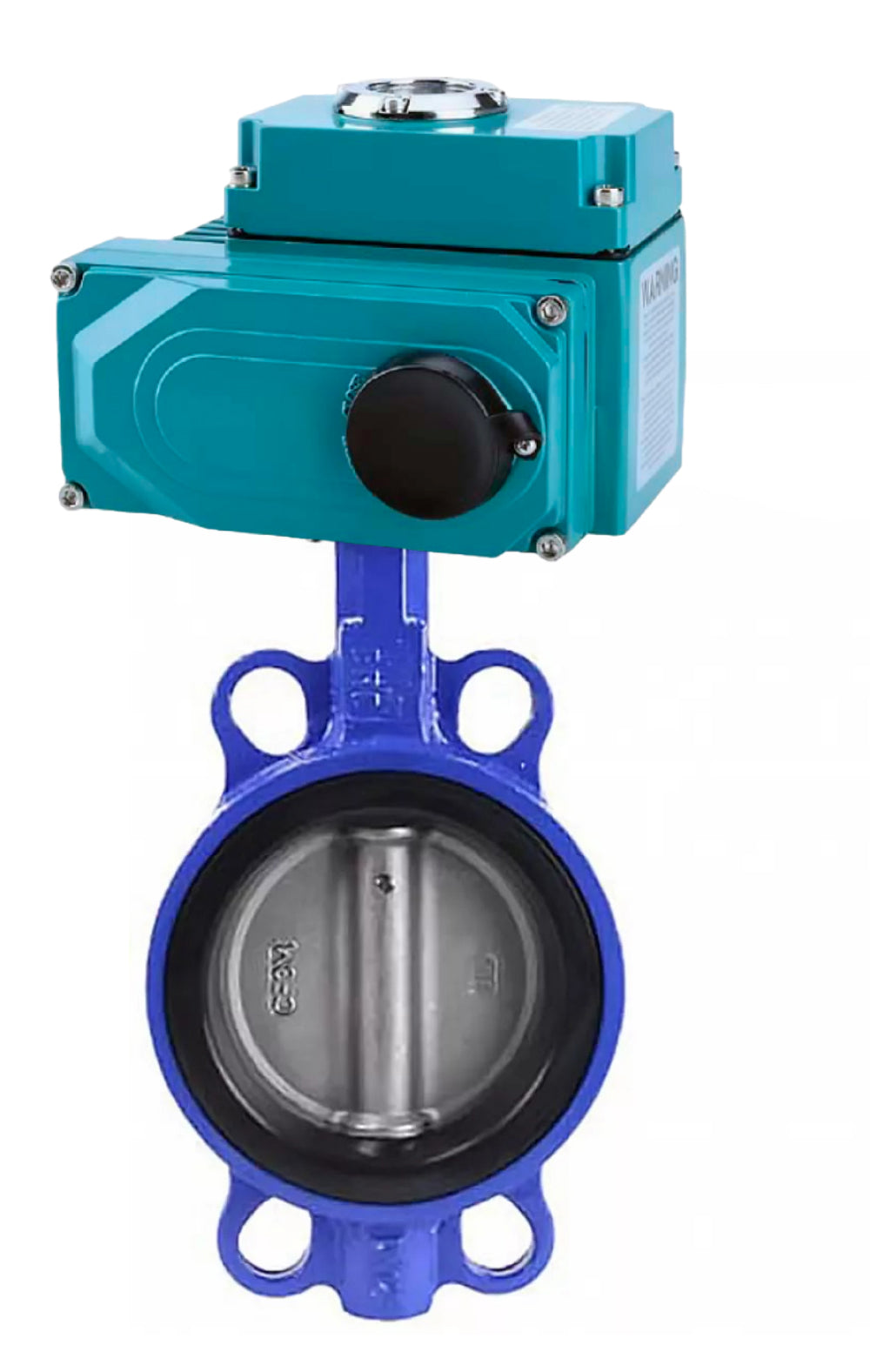

Válvulas de mariposa DNOVA WBV1132N-2W-Fb-H DN40-300 PN16, cuerpo - fundición GG25, disco - acero inoxidable 316L, junta - NBR, con actuador eléctrico de 1/4 de vuelta QT-N-EM-O1-220VAC-U1 220V HARK
B
Características técnicas de las válvulas de mariposa DNOVA WBV1132N-2W-Fb-H DN40-300 PN16, cuerpo - fundición gris GG25, disco - acero inoxidable 316L, junta - NBR, con actuador eléctrico de 1/4 de vuelta QT-N-EM-O1-220VAC-U1 220V HARK:
| Diámetro nominal DN, mm | 40 - 300 |
| Presión de trabajo PN, bar | 16 |
| Temperatura del entorno de trabajo t, °C | de -20 a +120 |
| Entorno de trabajo |
agua, aceites minerales, hidrocarburos, aceites, grasas |
| Dirección del flujo | bilateral |
| Conexión a la tubería | entre bridas |
| Material del cuerpo: hierro fundido GG25 | hierro fundido GG25 |
B
B
Esquema de dimensiones y tamaños de válvulas de mariposa DNOVA WBV1132N-2W-Fb-H DN40-300 PN16, cuerpo - fundición gris GG25, disco - acero inoxidable 316L, sello - NBR, con actuador eléctrico de 1/4 de vuelta QT-N-EM-O1-220VAC-U1 220V HARK:
Dimensiones y tamaños de válvulas de mariposa DNOVA WBV1132N-2W-Fb-H DN40-300 PN16, cuerpo - fundición gris GG25, disco - acero inoxidable 316L, junta - NBR, con actuador eléctrico de 1/4 de vuelta QT-N-EM-O1-220VAC-U1 220V HARK:
| DN |
Modelo de propulsión eléctrica |
Dimensiones, mm | ||
| A | B | Yo | ||
| 40 | QT-N-020EMT | 114 | 66 | 241.8 |
| 50 | QT-N-020EMT | 131 | 72 | 241.8 |
| 65 | QT-N-020EMT | 140 | 83 | 241.8 |
| 80 | QT-N-020EMT | 150 | 95 | 241.8 |
| 100 | QT-N-020EMT | 163 | 112 | 241.8 |
| 125 | QT-N-020EMT | 178 | 125 | 241.8 |
| 150 | QT-N-020EMT | 191 | 140 | 241.8 |
| 200 | QT-N-030EMT | 238 | 172 | 241.8 |
| 250 | QT-N-060EMT | 285 | 205 | 241.8 |
| 300 | QT-N-060EMT | 315 | 245 | 241.8 |
B
B
Materiales de las piezas de la válvula de mariposa DNOVA WBV1132N-2W-Fb-H DN40-300 PN16, cuerpo de fundición gris GG25, disco de acero inoxidable 316L, junta de NBR, con actuador eléctrico de 1/4 de vuelta QT-N-EM-O1-220VAC-U1 220V HARK:
| N.º de artículo | Nombre de la pieza | Material |
| 1 | Marco | hierro fundido GG25 |
| 2 | Sello de silla de montar | NBR |
| 3 | Disco | Acero inoxidable 316L |
| 4 | Existencias | Acero inoxidable AISI 416 |
| 5 | Alfiler | Acero inoxidable AISI 420 |
| 6 | Manga | PTFE |
| 7 | Anillo de sellado | NBR |
| 8 | Lámina | acero carbono |
| 9 | Palanca | hierro maleable |
B
Imagen de accionamientos eléctricosВ DNOVAВ
B
Accionamientos eléctricos técnicos DNOVAВ
| Tipo de accionamiento eléctrico | cuarto de vuelta |
| Tipo de motor | asincrónico |
| Ángulo de rotación, В° | 90±5 |
| Material del cuerpo | aleación de aluminio, recubierta de polvo epoxi |
| Material del eje | acero aleado |
| Tensión de alimentación | 24 V/CC |
| Entrada de cables | glándula 2xM18 |
| Tipo de conexión | ISO 5211 |
| Dispositivo de autobloqueo | tornillo sin fin autoblocante y engranaje sin fin |
| Apagado automático en las posiciones abierta, cerrada y atascada |
2 interruptores de límite + 2 interruptores adicionales (contacto seco); |
| Protección térmica |
encender a 120 °C ± 5 °C; apagar a 97 °C ± 5 °C |
| Limitación mecánica de la rotación del eje de salida | 2 topes externos ajustables |
| Clase de protección de la vivienda | IP67 |
| Nivel de ruido, dB | 50 |
| Potencia del calentador, W | 5 |
| Temperatura ambiente, В°C | de -20 a +70 |
| Humedad ambiental | ≤95% (25 °C) |
| Protección contra explosiones de la carcasa | No |
B
B
Esquema de dimensiones generales de accionamientos eléctricos DNOVA:
B
Dimensiones y tamaños de los accionamientos eléctricos DNOVA QT-N-020EM-O1-24VDC-U1 HARK:
| Dimensiones, mm | ISO 5211 | ||||||
| Yo | H | A | B | do | D | Tamaño de la varilla, cuadrada | |
| 241.8 | 157.5 | 119 | 118 | 112.3 | 26 | 22x22 | F07/F10 |
B
B
Esquema del dispositivo de accionamientos eléctricos DNOVA:
B
Diagrama esquemático de los accionamientos eléctricos DNOVA:
| N.º de artículo | Nombre |
| 1 | Indicador de posición |
| 2 | Cubierta superior |
| 3 | Placa de control |
| 4 | Condensador |
| 5 | Levas de empuje |
| 6 | Eje de salida con rueda helicoidal |
| 7 | Marco |
| 8 | Limitadores de recorrido del eje de salida |
| 9 | Eje sin fin |
| 10 | Motor eléctrico |
| 11 | Reductor |
| 12 | Tapa de la caja de cambios |
B
- Body material
- Hierro fundido GG25/EN-GJL-250
- Maximum allowable temperature
- 120 °C
- Connection type
- brida compacta
- Control type
- Actuador eléctrico
- Operating environment
- Agua, Aceites, Hidrocarburos, Medios neutrales y Grasas animales
- Applications
- Suministro de agua y Suministro de calor
- Nominal pressure
- 16 barras
- Type of seal
- NBR
- Disc material
- acero inoxidable AISI 316L
- Explosion-proof
- No
- Thermal protection
- Sí
- Manual override
- Hexágono
- Limit switches
- Sí
- Type of electric actuator
- cuarto de vuelta
- Supply voltage
- 220 V
- Angle of rotation
- 90°
- Country of origin
- Porcelana
Production. Usually 7–14 business days after you approve the quotation and pay. Made-to-specification items are confirmed in the quotation.
Freight. Not charged at checkout. A manager quotes air and sea freight to your port or airport, and nothing ships until you approve the price and the freight.
To North America. From approval and payment to the destination port or airport: air 14–24 days, sea 32–60 days. Estimates, not guarantees.
Terms. EXW Ningbo or FOB Ningbo Port; CIF on request. The agreed term is written on the Proforma Invoice.
