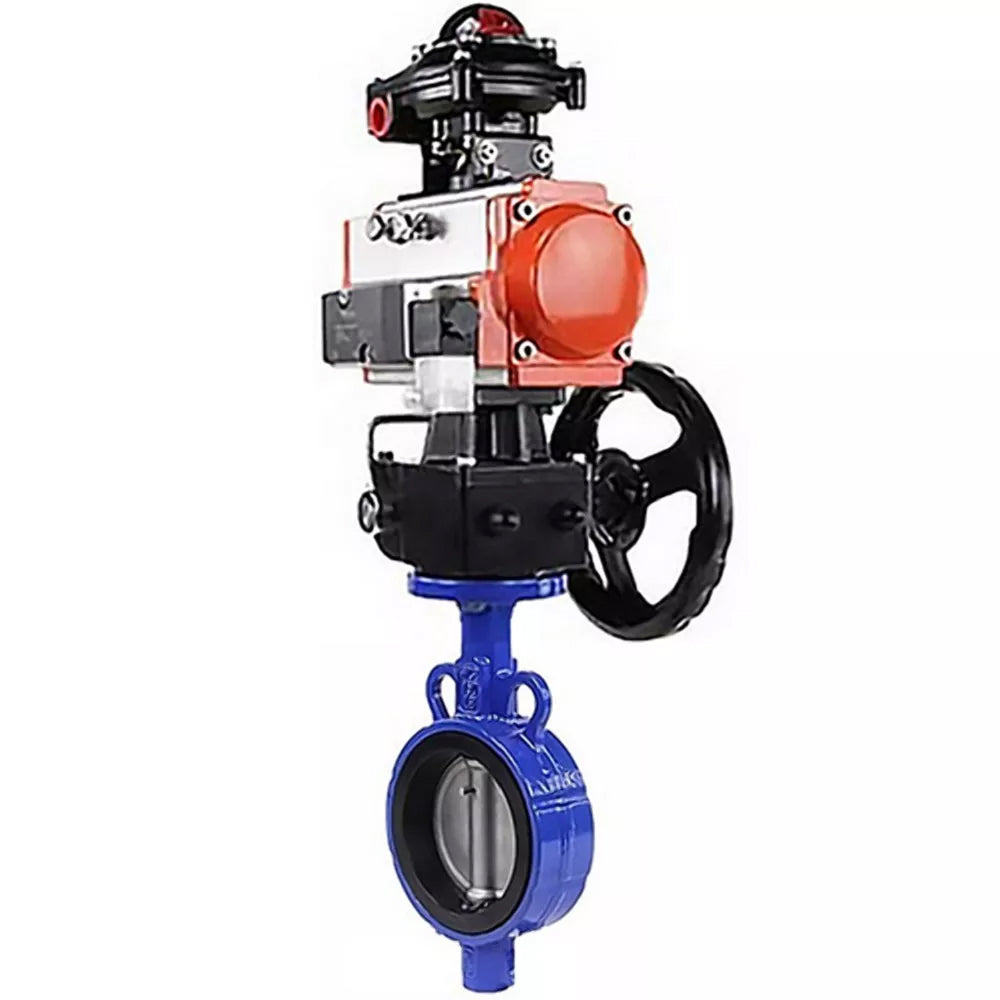

La válvula de mariposa modelo WBV0232E-2W-Fb PA-DA 4V320-10 APL-510N-EX MON 4V320-10 220V está diseñada para su uso como válvula de cierre o regulación para controlar caudales en sistemas de calefacción, suministro de agua, en procesos tecnológicos de alimentos, químicos, petróleo y gas, pulpa y papel y otras industrias.

Los actuadores neumáticos PA-DA están diseñados para la automatización del proceso de control de válvulas de cierre industriales (compuertas y válvulas de bola). Están diseñados para funcionar tanto en interiores como en exteriores. Todas las piezas internas y externas cuentan con un recubrimiento anticorrosivo.

Los actuadores neumáticos 4V320-10 220V 220V se utilizan para el control en sistemas neumáticos que tienen superficie de acoplamiento NAMUR para instalar los actuadores a través de orificios pasantes en el cuerpo.

El doblete manual de reducción de engranajes sinfín HDM permite ajustar manualmente la posición de la válvula de cierre con un cuarto de vuelta, lo que lo convierte en una alternativa a los actuadores neumáticos, eléctricos o hidráulicos de cuarto de vuelta. Es apto para instalación tanto en interiores como en exteriores. El diseño modular del mando manual está diseñado para ofrecer la solución más eficaz y eficiente para todas las aplicaciones de mando manual.

El interruptor de límite APL-510N-EX es un dispositivo electrotécnico diseñado para abrir y cerrar el circuito de trabajo y visualizar las posiciones del cuerpo de cierre de las válvulas de tuberías. En una caja sellada, generalmente, se encuentran dos interruptores mecánicos diseñados para voltajes de hasta 250 V, que monitorean la posición del vástago del actuador y señalizan en posiciones extremas. Están montados sobre la superficie del actuador. En la parte superior del interruptor de límite hay una semiesfera indicadora visual bicolor. Si la conexión de la tubería está cerrada, solo se ve la parte roja de la semiesfera marcada como CERRADO; si está abierta, solo se ve la parte amarilla marcada como ABIERTO. Este indicador visual es claramente visible a distancia, lo que simplifica la inspección del equipo, y la diferencia de color entre la posición abierta y cerrada reduce la probabilidad de malinterpretación de la información. Gracias al uso del BCV es posible transmitir información sobre la posición de las válvulas de la tubería (abiertas/cerradas) a sistemas de control automatizados, lo que permite aumentar la confiabilidad del sistema en su conjunto y simplifica el diagnóstico en caso de detección de fallas.

B

B

Parámetros técnicos de la válvula de mariposa DNOVA WBV0232E-2W-Fb-H, cuerpo de aleación de aluminio, disco de acero inoxidable AISI 316L, junta EPDM, con actuador neumático de doble acción PA-DA-065, 4V320-10 220V, volante MON, LSU APL-510N-EX:

Válvulas de mariposa WBV0232E-2W-Fb-H, material del cuerpo: aleación de aluminio, material del disco: acero inoxidable AISI 316L, junta: EPDM, con actuador neumático de doble acción PA-DA-065, 4V320-10 220V, volante MON, LSU APL-510N-EX

B

B

Dimensiones y dimensiones de las válvulas de mariposa DNOVA WBV0232E-2W-Fb-H, material del cuerpo - aleación de aluminio, material del disco - acero inoxidable AISI 316L, junta - EPDM, con actuador neumático de doble acción PA-DA-065, 4V320-10 220V, volante MON, LSU APL-510N-EX:

Válvulas de mariposa WBV0232E-2W-Fb-H, material del cuerpo: aleación de aluminio, material del disco: acero inoxidable AISI 316L, sello: EPDM, con actuador neumático de doble acción PA-DA-065, 4V320-10 220V, volante MON, LSU APL-510N-EX

B

B

Materiales de las piezas de la válvula de mariposa DNOVA WBV0232E-2W-Fb-H, material del cuerpo - aleación de aluminio, material del disco - acero inoxidable AISI 316L, junta - EPDM, con actuador neumático de doble acción PA-DA-065, 4V320-10 220V, volante MON, LSU APL-510N-EX:

Esquema de piezas y materiales Válvulas de mariposa WBV0232E-2W-Fb-H, material del cuerpo - aleación de aluminio, material del disco - acero inoxidable AISI 316L, sello - EPDM, con actuador neumático de doble acción PA-DA-065, 4V320-10 220V, volante MON, LSU APL-510N-EX

B

B

Datos técnicos de los actuadores neumáticos PA-DA:

-	Nombre	Material
1	Recinto	aluminio extruido
2	Tapones laterales	aluminio fundido
3	Engranaje	acero inoxidable
4	Pistón	acero/aluminio
5	Tapones	acero inoxidable
6	Anillo de pistón	NBR
7	Ballestas	acero para resortes
8	Cojinete de pistón	plástico de ingeniería
9	Anillo de pistón	NBR
10	Enchufar	NBR
11	Anillo de empuje	plástico de ingeniería
12	Anillo	plástico de ingeniería
13	Arandela	acero inoxidable
14	Clip de resorte	acero inoxidable
15	Indicador	plástico
16	Carcasa del indicador	plástico
17	Cojinete	plástico de ingeniería
18	Leva	acero
19	Cojinete	NBR
20	Cojinete	plástico de ingeniería
21	Cojinete	plástico de ingeniería
22	Anillo de sellado	NBR
23	Anillo de sellado	NBR
24	Cojinete	acero inoxidable
25	Tuerca de ajuste	acero inoxidable
26	Tornillo de ajuste	acero inoxidable
27	Manga	aluminio

Esquema de piezas y materiales del actuador neumático PA-DA

B

B

Parámetros técnicos de la válvula neumática 4V320-08 220V:

Nombre	significado
Tipo de válvula neumática	válvula de corredera
Presión de trabajo, bar	1,5 g·8
Tensión de alimentación, V	220 V
Potencia total, Va	4.5
Control	electromagnético de doble cara
Frecuencia de operación, ciclo/seg.	5

Válvula neumática 4V320-08 220V

B

B

Dimensiones y dimensiones de la válvula neumática 4V320-08 220V:

Modelo de válvula neumática	4V320-08
A, mm	71.9
B, mm	45
C, mm	94.4
Re, mm	27
E, mm	69
F, mm	40
Yo, mm	24
K, mm	40
Largo, mm	188.8
Mmm	69.4
N, mm	50
Oh, mm	82.4
P, mm	24
Tamaño pequeño	20
T, mm	6.5
U, mm	2.4
V, mm	4
Mmm	82.4

Boceto de dimensiones y dimensiones de la válvula neumática 4V320-08 220V

B

B

Parámetros técnicos del volante:

Nombre	Valor
Versión climática	U, UHL, T, OM
Grado de protección, IP	67
Tipo de conexión	ISO 5211

Doblador manual

B

B

Dimensiones y dimensiones del volante:

Modelo doblador manual	HDM-1
b1, mm	14
N, mm	22
b2, mm	14
Mmm	16
D1, mm	50
D2, mm	70
D3, mm	50
D4, mm	70
°C, mm	88
C, mm	120
A, mm	90
F, mm	115
Y, mm	145
4-M1	4-M6
4-M2	4-M8
4-Г˜1	4-Г˜6.5
4-Г˜2	4-Г˜8.5
E, mm	70x70
B, mm	55
Tamaño pequeño	53
K, mm	10
T, mm	145

Boceto de las dimensiones y dimensiones del volante.

B

B

Materiales del volante HDM:

-	Nombre	Material
1	Vástago para montaje del actuador neumático	Acero 45
2	Anillo de sellado	EPDM
3	Muelle de fijación	Acero para resortes
4	Cubierta del extremo superior	aleación de aluminio
5	Tornillo	Acero 304
6	Soporte de bloqueo (varilla principal)	Acero 304
7	Alojamiento	aleación de aluminio
8	Anillo de sellado	EPDM
9	Unidad de engranajes	Hierro fundido BCh50
10	Acoplamiento de transición	Hierro fundido BCh40
11	Vástago de engranaje	Hierro fundido BCh40

Esquema de piezas y materiales del doblador de volante

B

B

Características de la unidad de interruptor de límite APL-510N-EX:

Parámetro	Valor
Recinto	IP67/NEMA4 para todo tipo de clima 4X,7,9 a prueba de explosiones E EX d IIC T6
Dispositivos compatibles	actuadores neumáticos de cuarto de vuelta; -cualquier actuador con rotación del eje de 90°
Ángulo de rotación completo	90°
Prensaestopas	2 x NPT 3/4"
Conexión eléctrica	terminales de tornillo 8 puntos (0,08 - 2,5) mm2
Rosca de prensaestopas	2 x NPT 3/4"
Tipo de indicador visual	hemisferio bicolor: ABIERTO (Abierto) - amarillo CERRADO (Cerrado) - rojo
Interruptores/sensores	dos interruptores mecánicos dos sensores de proximidad
Tensión nominal, V	250
Corriente nominal, A	16
Temperatura ambiente permitida, °C	-20 a +66
Vida media, ciclos	10 000 000
Peso, kg	1.8
