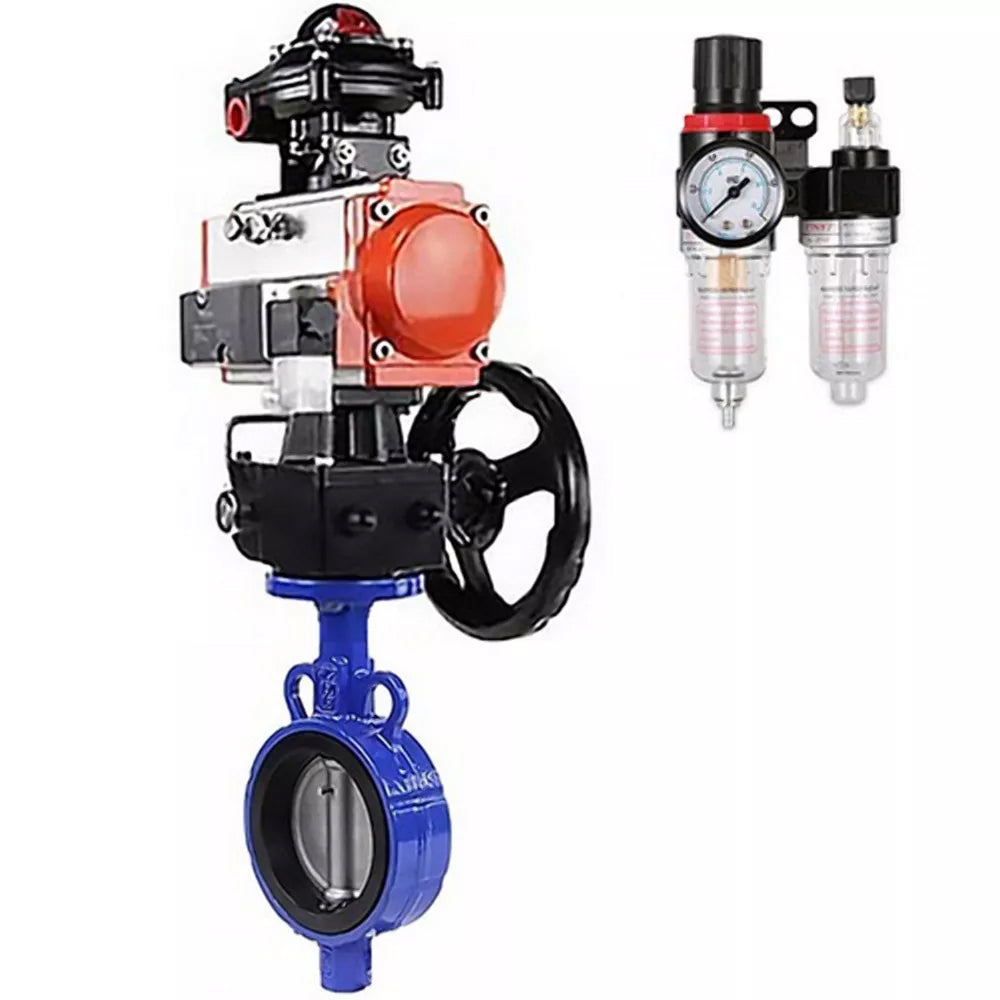

La válvula de mariposa WBV0232E-2W-Fb PA-DA 4M310-08 APL-510N-EX MON 4M310-08 24V está diseñada para su uso como válvula de cierre o regulación para controlar caudales en sistemas de calefacción, suministro de agua, en procesos tecnológicos de alimentos, químicos, petróleo y gas, pulpa y papel y otras industrias.

Los actuadores neumáticos PA-DA están diseñados para la automatización del proceso de control de válvulas de cierre industriales (compuertas y válvulas de bola). Están diseñados para funcionar tanto en interiores como en exteriores. Todas las piezas internas y externas cuentan con un recubrimiento anticorrosivo.

Los actuadores neumáticos 4m310-08 24 V se utilizan para el control en sistemas neumáticos que tienen superficie de acoplamiento NAMUR, para la instalación de actuadores a través de orificios pasantes en el cuerpo.

El doblete manual de reducción de engranajes sinfín HDM permite ajustar manualmente la posición de la válvula de cierre con un cuarto de vuelta, lo que lo convierte en una alternativa a los actuadores neumáticos, eléctricos o hidráulicos de cuarto de vuelta. Es apto para instalación tanto en interiores como en exteriores. El diseño modular del mando manual está diseñado para ofrecer la solución más eficaz y eficiente para todas las aplicaciones de mando manual.

El interruptor de límite APL-510N-EX es un dispositivo electrotécnico diseñado para abrir y cerrar el circuito de trabajo y visualizar las posiciones del cuerpo de cierre de las válvulas de tuberías. En una caja sellada, generalmente, se encuentran dos interruptores mecánicos diseñados para voltajes de hasta 250 V, que monitorean la posición del vástago del actuador y señalizan en posiciones extremas. Están montados sobre la superficie del actuador. En la parte superior del interruptor de límite hay una semiesfera indicadora visual bicolor. Si la conexión de la tubería está cerrada, solo se ve la parte roja de la semiesfera marcada como CERRADO; si está abierta, solo se ve la parte amarilla marcada como ABIERTO. Este indicador visual es claramente visible a distancia, lo que simplifica la inspección del equipo, y la diferencia de color entre la posición abierta y cerrada reduce la probabilidad de malinterpretación de la información. Gracias al uso del BCV es posible transmitir información sobre la posición de las válvulas de la tubería (abiertas/cerradas) a los sistemas de control automatizados, lo que permite aumentar la confiabilidad del sistema en su conjunto y simplifica el diagnóstico en caso de detección de fallas.

B

B

Parámetros técnicos de la válvula de compuerta de disco para agua DNOVA WBV0232E-2W-Fb-H, cuerpo de aleación de aluminio, disco de acero inoxidable AISI 316L, junta de EPDM, con actuador neumático de doble efecto PA-DA-065, 4M310-08 24V, volante MON, LSU APL-510N-EX, ATU AFC2000:

Puerta WBV0232E-2W-Fb PA-DA 4M310-08 APL-510N-EX MON 4M310-08 24 V AFC2000

B

B

Dimensiones generales y de instalación de compuertas de disco para agua DNOVA WBV0232E-2W-Fb-H, material del cuerpo: aleación de aluminio, material del disco: acero inoxidable AISI 316L, junta: EPDM, con actuador neumático de doble efecto PA-DA-065, 4M310-08 24V, volante MON, LSU APL-510N-EX, ATU AFC2000:

Boceto de compuertas WBV0232E-2W-Fb PA-DA 4M310-08 APL-510N-EX MON 4M310-08 24V AFC2000

B

Materiales de las piezas DNOVA WBV0232E-2W-Fb-H válvula de compuerta de disco de agua, material del cuerpo - aleación de aluminio, material del disco - acero inoxidable AISI 316L, sello - EPDM, con actuador neumático de doble efecto PA-DA-065, 4M310-08 24V, volante MON, LSU APL-510N-EX, ATU AFC2000:

Boceto detallado de la válvula de compuerta WBV0232E-2W-Fb PA-DA 4M310-08 APL-510N-EX MON 4M310-08 24V AFC2000

B

Datos técnicos de los actuadores neumáticos PA-DA:

B

B

Materiales de los componentes del actuador neumático PA-DA:

Boceto de material del actuador neumático PA-DA

B

B

Características técnicas de la válvula neumática 4m310-08 24V:

Diseño	tipo de carrete
Presión nominal PN, MPa (kg/cm2)	1,2 (12)
Presión de trabajo, bar	1,5...8
Medio de trabajo	aire comprimido filtrado
Temperatura ambiente t, °C	+5 a +50
Frecuencia de respuesta	5 ciclos/s
Duplicación manual	es
Grado de protección	IP 65
Montaje	a través de agujeros en la carcasa
Material de cerramiento	aluminio anodizado
Tiempo de respuesta	0,05 segundos.

B

B

Materiales del volante HDM:

-	Nombre	Material
1	Vástago para montaje del actuador neumático	Acero 45
2	Anillo de sellado	EPDM
3	Muelle de fijación	Acero para resortes
4	Cubierta del extremo superior	aleación de aluminio
5	Tornillo	Acero 304
6	Soporte de bloqueo (varilla principal)	Acero 304
7	Alojamiento	aleación de aluminio
8	Anillo de sellado	EPDM
9	Unidad de engranajes	Hierro fundido BCh50
10	Acoplamiento de transición	Hierro fundido BCh40
11	Vástago de engranaje	Hierro fundido BCh40

Materiales del volante

B

B

Parámetros principales de la unidad de tratamiento de aire AFC2000:

Presión de funcionamiento, bar	8
Presión máxima, bar	10
Rango de presión ajustable, bar	0,5 g·9
Presión de rotura, barra	15
Conexión de aire	1/4"
Temperatura de funcionamiento, C	-5 a +60
Tamaño de partícula del filtro, Вµm	40
Viscosidad del aceite	ISO VG 32
Peso, kg	0,395
Composición del conjunto	filtro separador de humedad, regulador de presión, lubricador, soporte

B

B

Características de la unidad de interruptor de límite APL-510N-EX:
