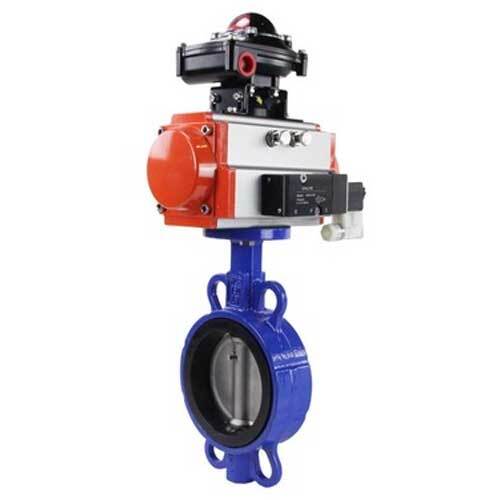

Válvula de mariposa de agua DNOVA st-316l-viton-sa-4m310-110/220v-apl210n, material del cuerpo - acero al carbono WCB, material del disco - acero inoxidable AISI 316L, sello - VITON, actuador neumático operado
No se pudo cargar la disponibilidad de retiro
Contenido desplegable
Descripción
Una válvula de mariposa de agua es un tipo de válvula que se utiliza para controlar el flujo de agua u otros fluidos a través de una tubería. Recibe su nombre del disco en forma de mariposa que se encuentra en su interior y que gira para abrir o cerrar el flujo. Cuando la válvula está completamente abierta, el disco se posiciona paralelo a la dirección del flujo, permitiendo el paso del agua sin obstrucciones. Cuando la válvula está cerrada, el disco gira perpendicularmente al flujo, bloqueando eficazmente el flujo de agua. Las válvulas de mariposa de agua se utilizan comúnmente en diversas industrias y aplicaciones, incluyendo plantas de tratamiento de agua, sistemas de alcantarillado, sistemas de riego y procesos industriales. Son conocidas por su diseño compacto, construcción ligera y facilidad de instalación. Estas válvulas suelen ser preferidas por su rápido funcionamiento, ya que el disco se puede abrir o cerrar con un simple movimiento de un cuarto de vuelta. Las válvulas de mariposa pueden operarse manualmente con una manija o palanca, o pueden automatizarse mediante actuadores eléctricos, neumáticos o hidráulicos para controlar la válvula a distancia. Son conocidas por su baja caída de presión y su costo relativamente bajo en comparación con otros tipos de válvulas. Cabe destacar que las válvulas de mariposa para agua están diseñadas específicamente para usarse con agua y fluidos compatibles. Es posible que se requieran diferentes materiales y diseños para válvulas diseñadas para usarse con fluidos corrosivos o de alta presión. Es importante seleccionar el tipo de válvula de mariposa adecuado según la aplicación específica y los requisitos del fluido.
Los actuadores neumáticos DNOVA están diseñados para la automatización de procesos de control de válvulas industriales con un par máximo de hasta 2128 Nm. Pueden instalarse en diversas válvulas de cuarto de vuelta según las instrucciones. Las bridas deben cumplir con la norma ISO 5211.
Los actuadores neumáticos se utilizan para el control en sistemas neumáticos con superficie de acoplamiento NAMUR, para instalar los actuadores a través de orificios pasantes en el cuerpo.
La unidad de interruptor de límite está diseñada para la señalización visual y eléctrica de las posiciones finales de la válvula. Se monta sobre la superficie del actuador neumático y se conecta al eje del actuador (norma DIN). La caja sellada suele contener dos sensores que monitorizan la posición del eje del actuador y señalizan las posiciones finales. La indicación visual de la posición se puede observar en el cuerpo de la unidad: un indicador visual 3D ROJO-CERRADO y VERDE-ABIERTO.
B
B
Parámetros básicos de las puertas:
| Diámetro nominal DN, mm | 50 – 300 |
| Presión nominal PN, MPa (kg/cm2) | 1.6 (16) |
| Dirección del flujo | bilateral |
| Temperatura ambiente t, °C | De -20 a +200: para VITON |
| Entorno de trabajo | VITON: aceites minerales y vegetales, grasas animales, lubricantes plásticos y combustibles, aire caliente, vapor |
| Conexión a la tubería | entre bridas |
B
B
Parámetros básicos de los actuadores neumáticos:
| Presión nominal PN, MPa (kg/cm2) | 1,2 (12) |
| Presión de trabajo, bar | 2...8 |
| Entorno de trabajo | Aire comprimido filtrado o gases no agresivos, aceites |
| Diámetro máximo de partícula | Menos de 30 Вµm2 |
| Temperatura de funcionamiento, В°C | de -20 a +80 |
| de -40 a +80 (versión de baja temperatura) | |
| de -20 a +160 (en aire seco) | |
| Rango de ajuste | В±5В° para rotación a 0В° y 90В° |
| Duplicación manual | Hay |
| Indicador de posición | abierto/cerrado |
| Entorno operativo | Interior y exterior (todas las partes internas y externas tienen revestimiento anticorrosión) |
B
B
Parámetros principales de los distribuidores neumáticos:
| Diseño | tipo de carrete |
| Presión nominal PN, MPa (kg/cm2) | 1,2 (12) |
| Presión de trabajo, bar | 1.5…8 |
| Entorno de trabajo | aire comprimido filtrado |
| Temperatura ambiente t, °C | de +5 a +50 |
| Frecuencia de respuesta | 5 ciclos/s |
| Duplicación manual | Hay |
| Grado de protección | IP 65 |
| Fijación | a través de agujeros en el cuerpo |
| Material del cuerpo | aluminio anodizado |
| Tiempo de respuesta | 0,05 segundos. |
B
B
Parámetros básicos de la unidad de final de carrera:
| Significado | Ejecución | Opción |
|---|---|---|
| Corriente máxima | 5 A | B - |
| Voltaje máximo | 250 voltios | B - |
| Protección contra explosiones | No | B - |
| Protección | IP65 para todo tipo de clima | IP67 |
| Temperatura ambiente | De -40 °C a +80 °C | De -50 °C a +80 °C |
| Rosca de entrada de cable | 2 x NPT1/2" | PF1/2′′, P1/2′′M20x15, PG13.5 |
| Bloque de terminales | 8 celdas de 0,08 a 2,6 mm² | B - |
| Posición del indicador | CERRADO: rojo ABIERTO: verde | CERRADO: rojo ABIERTO: amarillo |
| Sensor | 2 microinterruptores electromecánicos SPDT OMRON V151-1C25 | 2 sensores inductivos NPN, 2 interruptores de proximidad NAMUR |
| Recubrimiento externo | Recubrimiento de poliéster (negro) | rojo, verde, amarillo, azul |
| Eje | Eje estándar (17 mm) | Eje extendido |
B
B
Materiales de las piezas de la unidad de interruptor de límite:
| Marco | Aluminio fundido |
| Tapa del indicador | Plástico de poliéster |
| Indicador 3D | Plástico ABC |
| Leva | Plástico de poliéster |
| Primavera | Acero inoxidable |
| Tornillos | Acero inoxidable |
| Anillos de sellado | NBR |
| Manga | Bronce |
| Terminal de tierra | Acero inoxidable |
| Eje | Acero inoxidable |
