How it works

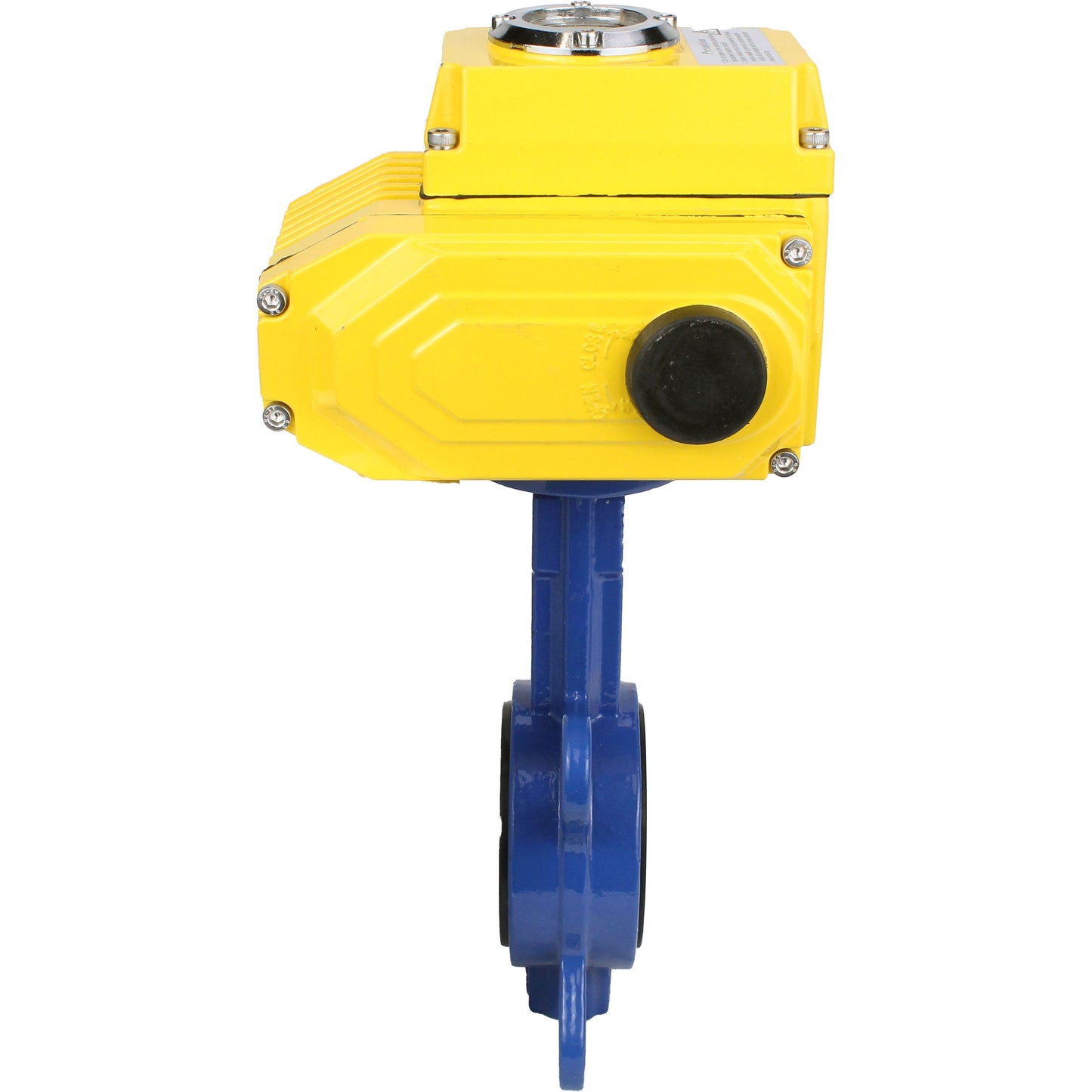

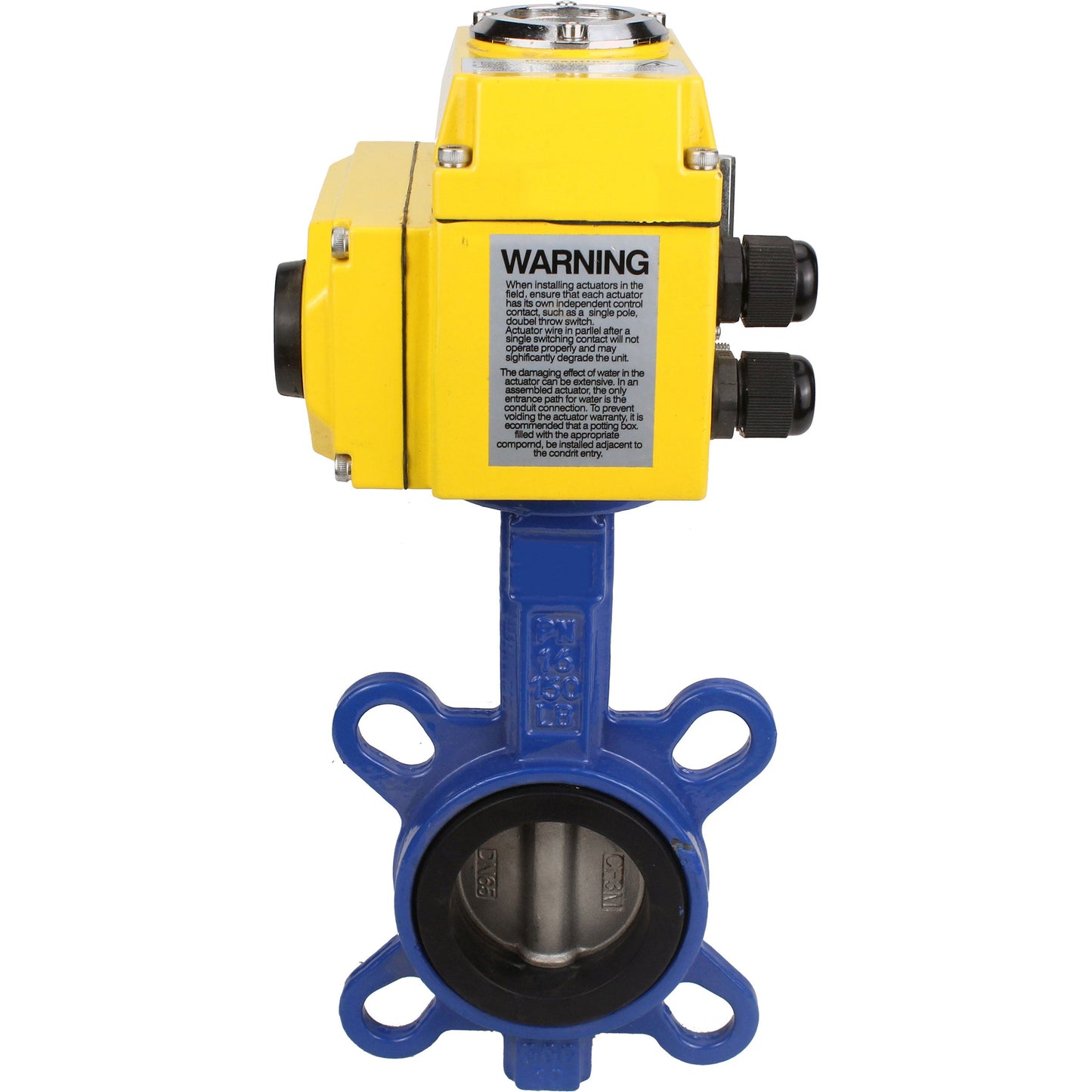

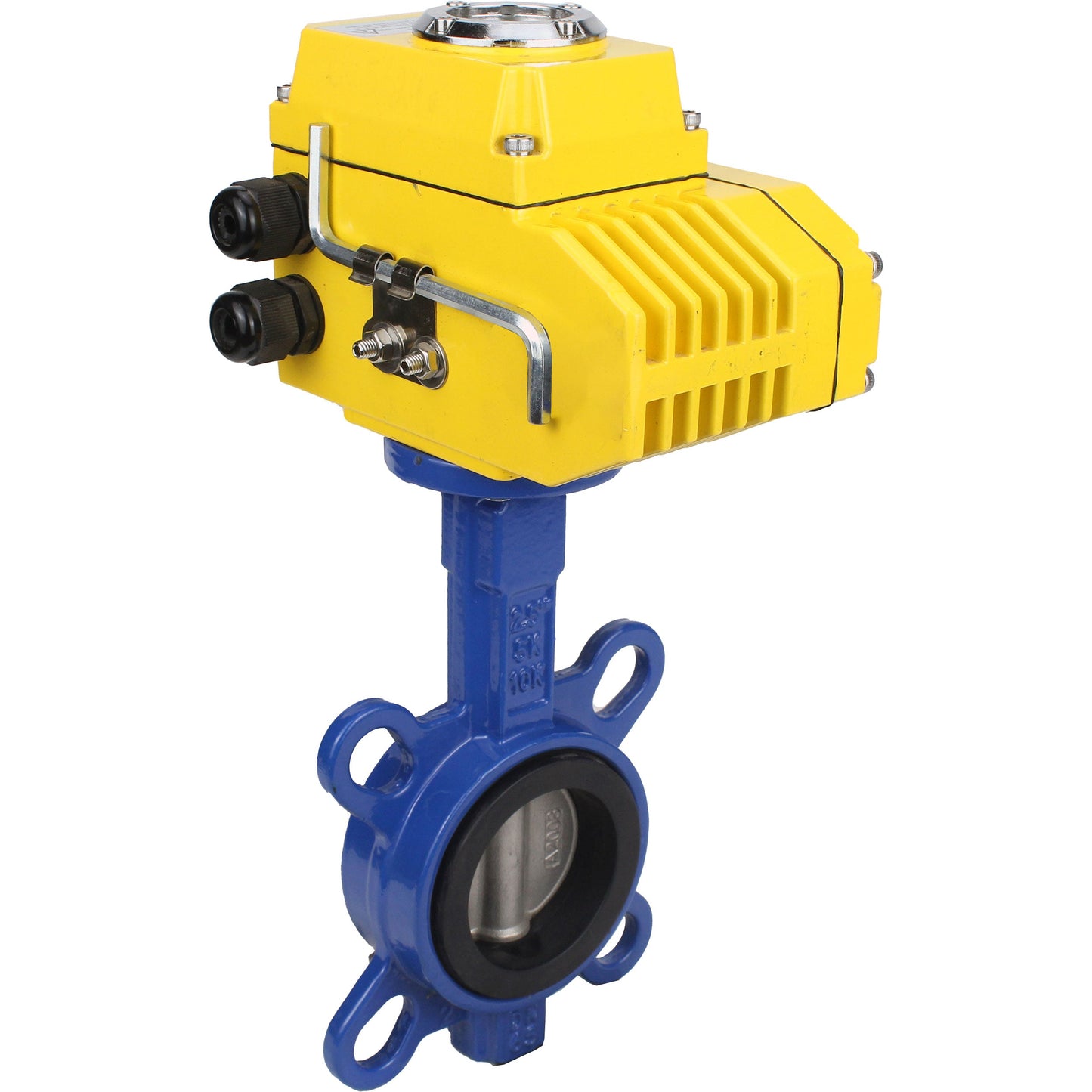

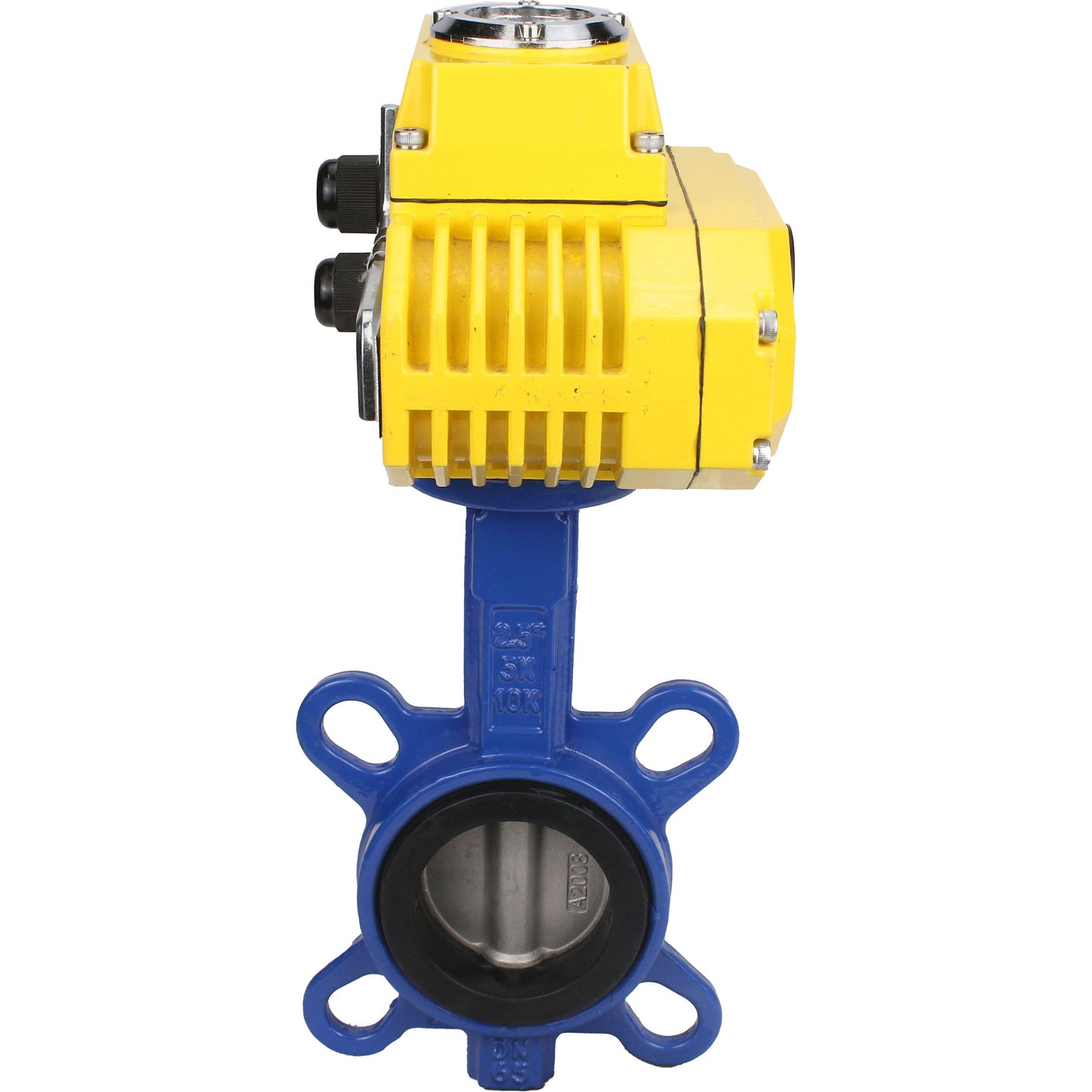

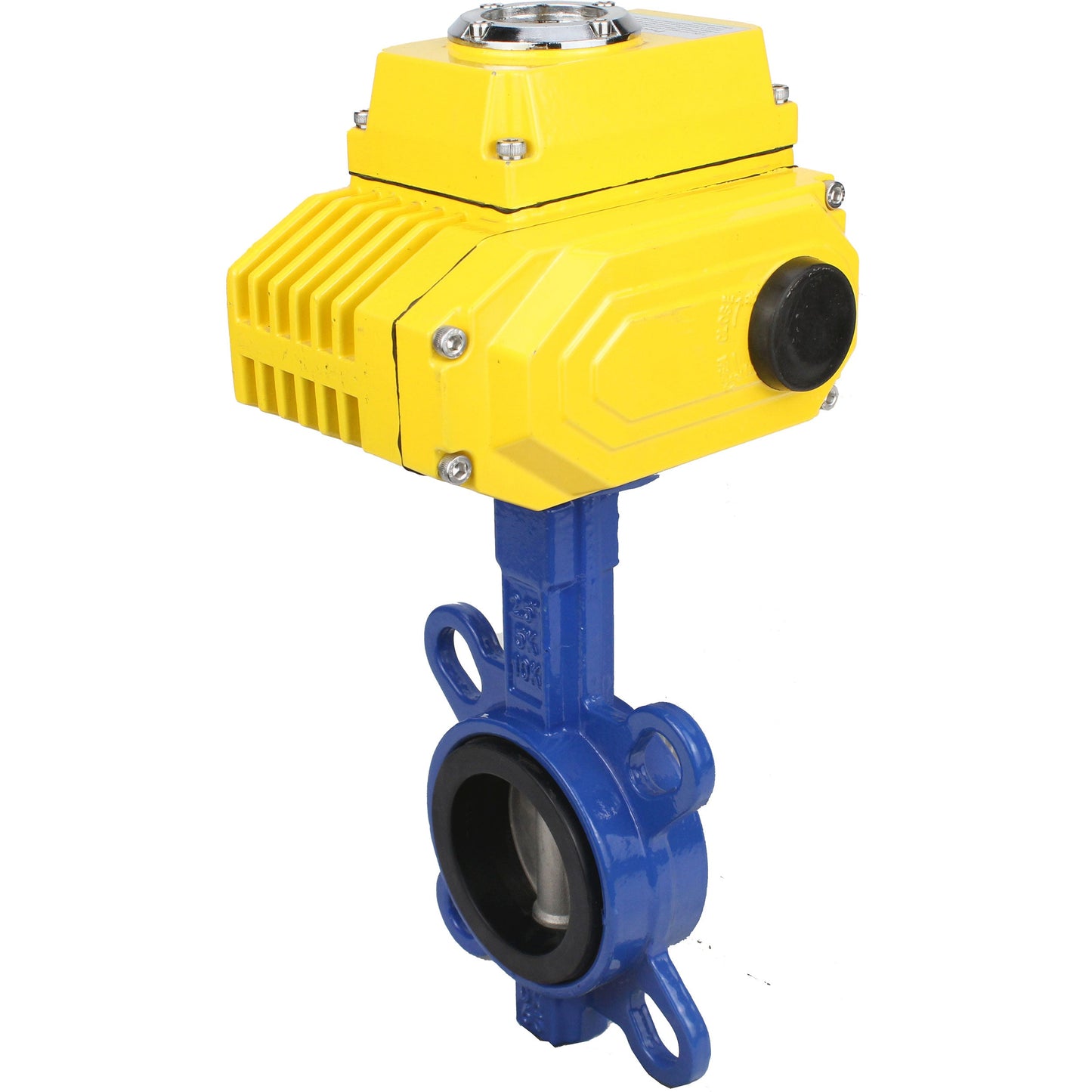

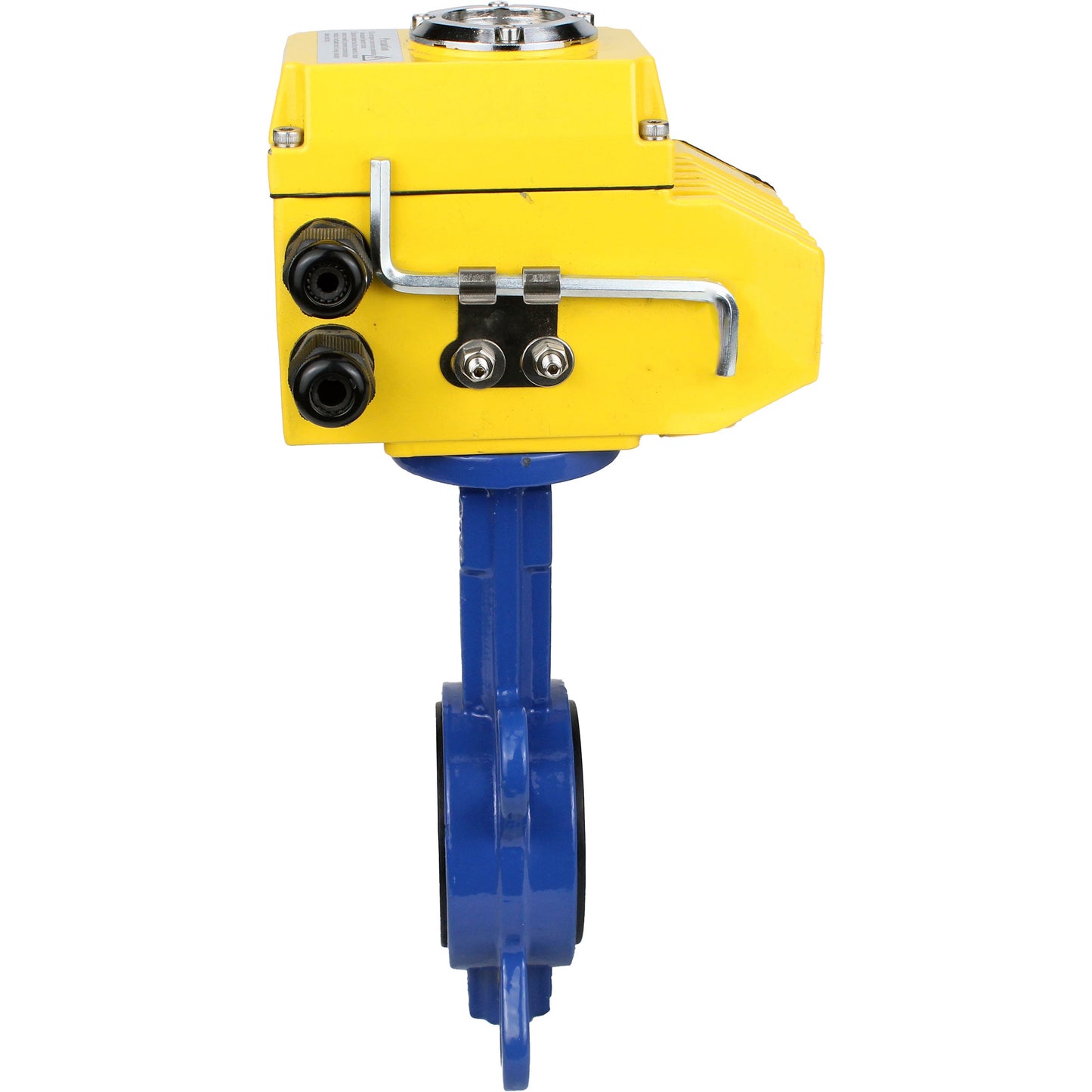

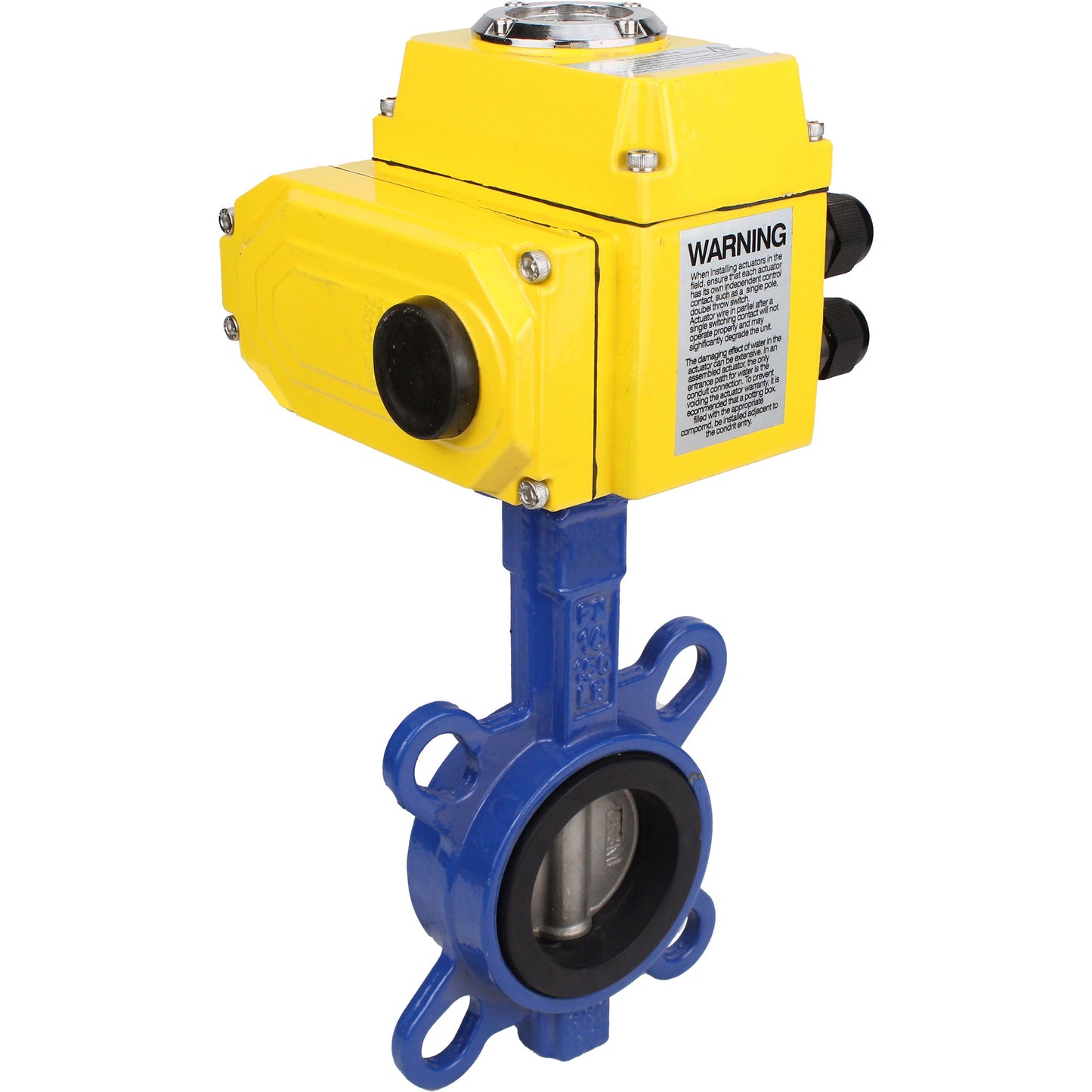

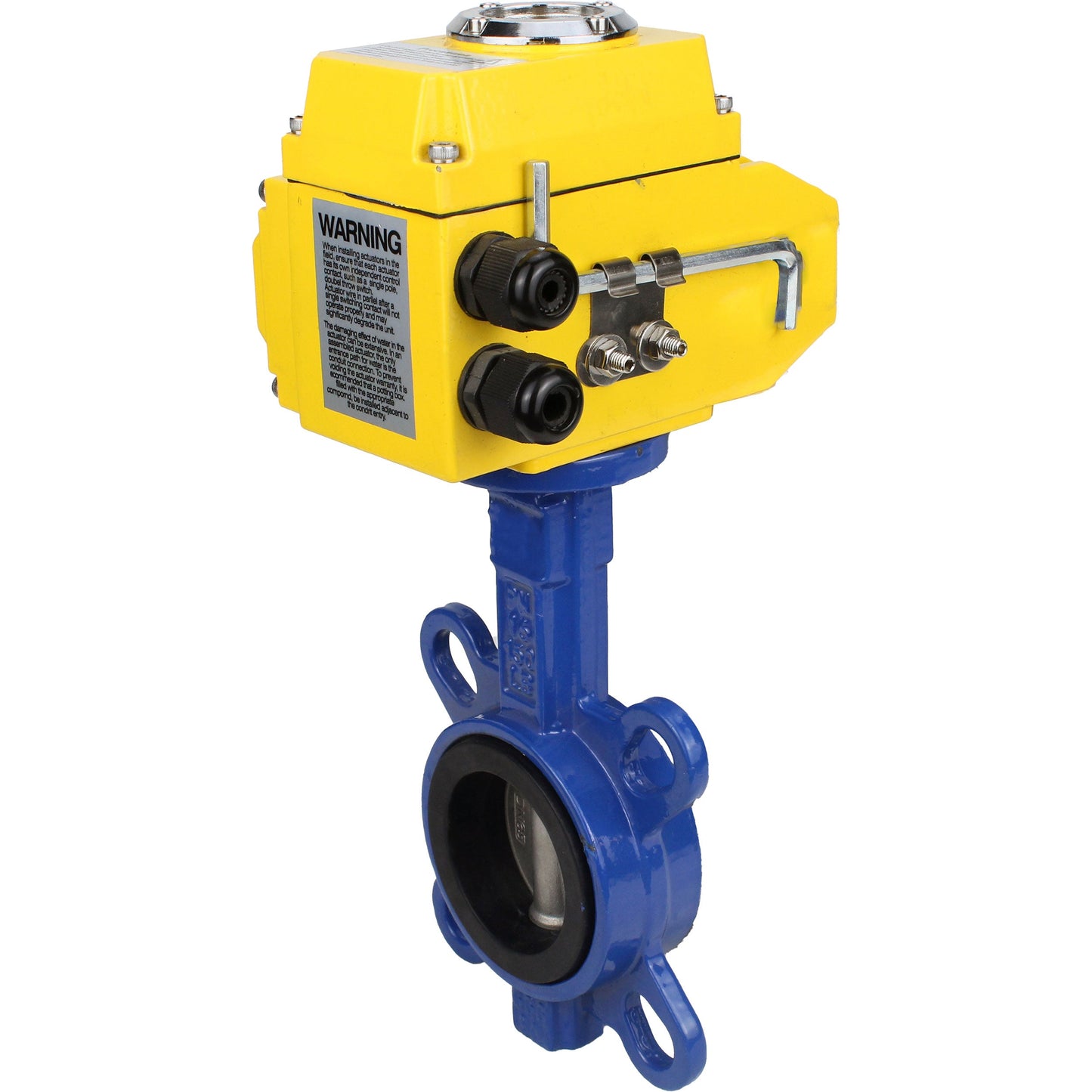

Electric quarter-turn actuator
The number that matters
Nominal pressure
16barras
The pressure class of the valve body at 20 °C. Working limits depend on the medium and its temperature.
Construction
Parts and materials
Una válvula de mariposa de agua es un tipo de válvula que se utiliza para controlar el flujo de agua u otros fluidos a través de una tubería. Recibe su nombre del disco en forma de mariposa que se encuentra en su interior y que gira para abrir o cerrar el flujo. Cuando la válvula está completamente abierta, el disco se posiciona paralelo a la dirección del flujo, permitiendo el paso del agua sin obstrucciones. Cuando la válvula está cerrada, el disco gira perpendicularmente al flujo, bloqueando eficazmente el flujo de agua. Las válvulas de mariposa de agua se utilizan comúnmente en diversas industrias y aplicaciones, incluyendo plantas de tratamiento de agua, sistemas de alcantarillado, sistemas de riego y procesos industriales. Son conocidas por su diseño compacto, construcción ligera y facilidad de instalación. Estas válvulas suelen ser preferidas por su rápido funcionamiento, ya que el disco se puede abrir o cerrar con un simple movimiento de un cuarto de vuelta. Las válvulas de mariposa pueden operarse manualmente con una manija o palanca, o pueden automatizarse mediante actuadores eléctricos, neumáticos o hidráulicos para controlar la válvula a distancia. Son conocidas por su baja caída de presión y su costo relativamente bajo en comparación con otros tipos de válvulas. Cabe destacar que las válvulas de mariposa para agua están diseñadas específicamente para usarse con agua y fluidos compatibles. Es posible que se requieran diferentes materiales y diseños para válvulas diseñadas para usarse con fluidos corrosivos o de alta presión. Es importante seleccionar el tipo de válvula de mariposa adecuado según la aplicación específica y los requisitos del fluido.
B
B
Parámetros generales de la compuerta de disco DNOVA WBV1432E-2W-Fb QT-N-EM-O1-24VDC-U1 DN40-300:
| Diámetro nominal DN, mm | 40 - 300 |
| Presión de trabajo PN, bar | 16 |
| Temperatura del entorno de trabajo t, °C | de -20 a +90 |
| Entorno de trabajo | agua, aceites minerales, hidrocarburos, aceites, grasas |
| Dirección del flujo | bilateral |
| Conexión a la tubería | entre bridas |
| Material del cuerpo | hierro fundido GGG50 |
B
B
Esquema de dimensiones de válvulas de compuerta de disco DNOVA WBV1432E-2W-Fb QT-N-EM-O1-24VDC-U1 DN40-300
B
Dimensiones de las válvulas de compuerta de disco DNOVA WBV1432E-2W-Fb QT-N-EM-O1-24VDC-U1 Du40-300:
| Dn | A | B | do | GD | d | GRAMO | CH (varilla) | ISO | Esfuerzo de torsión | Peso |
| mm | Nuevo Méjico | kilogramo | ||||||||
| 40 | 105 | 55 | 33 | 75 | 10 | 30 | 9x9 | F05 | 20 | 1.6 |
| 50 | 161 | 80 | 43 | 84.5 | 10 | 30 | 9x9 | F05 | 23 | 2.2 |
| 65 | 175 | 89 | 45 | 104.5 | 10 | 30 | 9x9 | F05 | 29 | 2.5 |
| 80 | 181 | 95 | 45 | 123.5 | 10 | 30 | 9x9 | F05 | 39 | 2.9 |
| 100 | 200 | 114 | 52 | 139.5 | 10 | 30 | 11x11 | F07 | 59 | 3.8 |
| 125 | 213 | 127 | 55 | 169.5 | 10 | 30 | 14x14 | F07 | 84 | 5.8 |
| 150 | 226 | 139 | 55 | 196 | 10 | 30 | 14x14 | F07 | 86 | 7.4 |
| 200 | 260 | 175 | 60 | 247 | 12 | 30 | 17x17 | F10 | 220 | 12.5 |
| 250 | 292 | 203 | 68 | 304 | 12 | 40 | 22x22 | F10 | 350 | 18.9 |
| 300 | 337 | 242 | 78 | 358 | 12 | 40 | 22x22 | F10 | 420 | 27.0 |
B
B
Boceto de material de la compuerta de disco DNOVA WBV1432E-2W-Fb QT-N-EM-O1-24VDC-U1 DN40-300
B
Especificación del material de las válvulas de compuerta de disco DNOVA WBV1432E-2W-Fb QT-N-EM-B1-220VAC-U1 Du40-300:
| No. | Nombre | Material |
| 1 | Marco | Hierro fundido GGG50 |
| 2 | Disco | acero 316L |
| 3 | Sello de silla de montar | EPDM |
| 4 | Varilla superior | acero 316L |
| 5 | Varilla inferior | acero 316L |
| 6, 11 | Anillo de retención | Acero AISI 201 |
| 7 | Antera | NBR |
| 8 | Junta de biela | NBR |
| 9 | Insertar | Acero AISI 201 |
| 10 | Corcho | plástico |
B
B
Descripción de los actuadores DNOVA 24V:
Los actuadores eléctricos de cuarto de vuelta DNOVA están diseñados para el control remoto y local de válvulas de cierre. Se utilizan ampliamente en las industrias del gas, el petróleo, la metalurgia y la alimentación, así como en viviendas y servicios comunales, entre otros, con temperaturas ambiente de -20 °C a +70 °C.
B
B
Parámetros de los actuadores DNOVA 24V:
| Modelo de propulsión eléctrica | Par máximo, Nm | Tiempo de trabajo, seg. | Potencia, W | Corriente, A | Peso, kg | Tamaño de la varilla cuadrada, mm |
| DNOVA-003 | 30 | 20 | 8 | 0,15 | 2.1 | 9 u 11 |
| DNOVA 003 azul | 30 | 25 | 25 | 0,1 | 1,2 | 11 |
| DNOVA-005 | 50 | 30 | 10 | 0,25 | 3.6 | 11 o 14 |
| DNOVA-008 | 80 | 30 | 10 | 0,25 | 3.6 | 11 o 14 |
| DNOVA-010 | 100 | 30 | 15 | 0.35 | 4.6 | 14 o 17 |
| DNOVA-030 | 300 | 30 | 45 | 0.31 | 13.4 | 22 |
| DNOVA-040 | 400 | 30 | 60 | 0.33 | 13.8 | 22 |
| DNOVA-060 | 600 | 30 | 90 | 0.33 | 14 | 27 |
- Body material
- Hierro fundido GGG50/EN-GJS-500-7
- Maximum allowable temperature
- 120 °C
- Connection type
- Brida compacta
- Control type
- Actuador eléctrico
- Nominal pressure
- 16 barras
- Type of seal
- EPDM
- Disc material
- Acero inoxidable AISI 316L/1.4404
- Voltage
- 24 V
- Actuator cycle time
- años 20
- Valve feedback
- Interruptores de límite
- Explosion-proof
- No
- Thermal protection
- Sí
- Torque
- 23 Nm
- Pneumatic actuator
- No
- Manual override
- Sí
- Limit switches
- No
- Country of origin
- Porcelana
