Descripción
Las válvulas de mariposa DNOVA están diseñadas para su uso como válvulas de cierre o regulación para el control de caudal en sistemas de suministro de calor y agua, así como en procesos tecnológicos en las industrias alimentaria, química, petrolera y gasística, papelera y otras. Las válvulas de mariposa deben instalarse únicamente entre bridas de collar.
Los actuadores eléctricos de cuarto de vuelta DNOVA están diseñados para el control remoto y local de válvulas de cierre de tuberías con válvula de cuarto de vuelta. Se utilizan en diversos sectores de la economía nacional: gas, petróleo, metalurgia, industria alimentaria, vivienda y servicios públicos, etc.
B
B
B

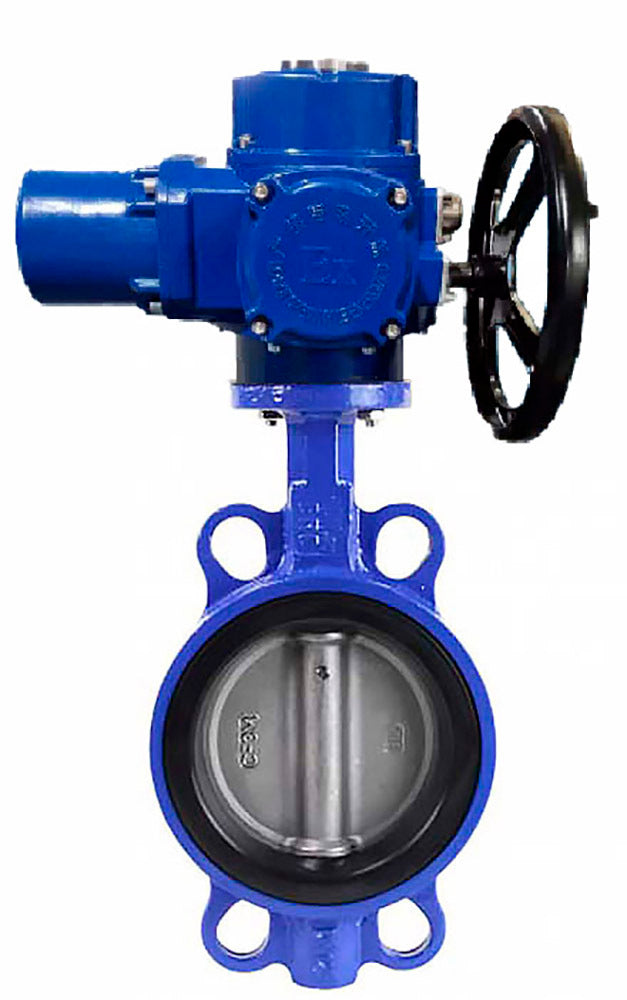

Características técnicas de la válvula de mariposa de agua DNOVA gg25-316l-nbr-DNOVA-qt-wm-ex-110/220v, material del cuerpo - fundición gris GG25, material del disco - acero inoxidable AISI 316L, junta - NBR, accionamiento por actuador eléctrico:
|
Diámetro nominal DN, mm |
40–300 |
|
Presión de funcionamiento PN, bar |
16 |
|
Temperatura del medio de trabajo t, В°C |
De -20 a +90 |
|
Medio de trabajo |
Agua, aceites minerales, hidrocarburos, aceites, grasas. |
|
Dirección del flujo |
Bidireccional |
|
Material del cuerpo |
Hierro fundido GG25 |
Parámetros dimensionales de la válvula de mariposa de agua DNOVA gg25-316l-nbr-DNOVA-qt-wm-ex-110/220v, material del cuerpo: fundición gris GG25, material del disco: acero inoxidable AISI 316L, sello: NBR, accionamiento por actuador eléctrico:
| DN | Modelo de actuador eléctrico | A, mm | Mmm | Re, mm | Largo, mm | L1, mm |
| DN40 | QT-W (M)-005 | 114 | 281 | G 120 | 215 | 310 |
| DN50 | QT-W (M)-005 | 131 | 281 | G 120 | 215 | 310 |
| DN65 | QT-W (M)-005 | 140 | 281 | G 120 | 215 | 310 |
| DN80 | QT-W (M)-005 | 150 | 281 | G 120 | 215 | 310 |
| DN100 | QT-W (M)-010 | 163 | 281 | G 120 | 215 | 310 |
| DN125 | QT-W (M)-015 | 178 | 281 | G 120 | 215 | 310 |
| DN150 | QT-W (M)-015 | 191 | 281 | G 120 | 215 | 310 |
| DN200 | QT-W (M)-020 | 238 | 281 | G 180 | 270 | 350 |
| DN250 | QT-W (M)-020 | 285 | 281 | G 180 | 270 | 350 |
| DN300 | QT-W (M)-060 | 315 | 300 | 250 g | 311 | 410 |
B
Materiales de la válvula de mariposa de agua DNOVA gg25-316l-nbr-DNOVA-qt-wm-ex-110/220v, material del cuerpo - fundición GG25, material del disco - acero inoxidable AISI 316L, sello - NBR, actuador eléctrico operado:
|
- |
Nombre de la pieza |
Material |
|
1 |
Cuerpo |
Hierro fundido GG25 |
|
2 |
Junta del asiento |
NBR |
|
3 |
Desct |
Acero inoxidable 316L |
|
4 |
Provenir |
Acero inoxidable AISI 416 |
|
5 |
Alfiler |
Acero inoxidable AISI 420 |
|
6 |
Cojinete |
PTFE |
|
7 |
Anillo de sellado |
NBR |
|
8 |
Lámina |
Acero carbono |
B
Características de los actuadores DNOVA QT-W (M) EX 220V:
| Modelo de actuador |
Esfuerzo de torsión, Nuevo Méjico |
Tiempo de ciclo, segundo |
Fuerza, O |
| QT-W (M)-005 220 V | 50 | 30 | 25 |
| QT-W (M)-010 220 V | 100 | 30 | 30 |
| QT-W (M)-015 220 V | 150 | 30 | 40 |
| QT-W (M)-020 220V | 200 | 30 | 50 |
| QT-W (M)-030 220V | 300 | 30 | 60 |
| QT-W (M)-040 220V | 400 | 30 | 90 |
| QT-W (M)-060 220V | 600 | 30 | 120 |
| QT-W (M)-120 220V | 1200 | 30 | 180 |
| QT-W (M)-180 220V | 1800 | 30 | 250 |
| QT-W (M)-300 220V | 3000 | 60 | 370 |
| QT-W (M)-500 220V | 5000 | 60 | 550 |
B
| Modelo de actuador |
Actual, A |
Peso, kilogramo |
Tallo de tamaño cuadrado, mm |
| QT-W (M)-005 220 V | 0,35 | 7,6 | 17x17 |
| QT-W (M)-010 220 V | 0,48 | 7,8 | 17x17 |
| QT-W (M)-015 220 V | 0,55 | 8 | 17x17 |
| QT-W (M)-020 220V | 0,65 | 12,7 | 22x22 |
| QT-W (M)-030 220V | 0,75 | 12,8 | 22x22 |
| QT-W (M)-040 220V | 0,95 | 13 | 22x22 |
| QT-W (M)-060 220V | 1,1 | 21,2 | 27x27 |
| QT-W (M)-120 220V | 1,3 | 23,2 | 27x27 |
| QT-W (M)-180 220V | 1,5 | 23,5 | 27x27 |
| QT-W (M)-300 220V | 1,6 | 37,5 | 36x36 |
| QT-W (M)-500 220V | 1,7 | 38 | 36x36 |
