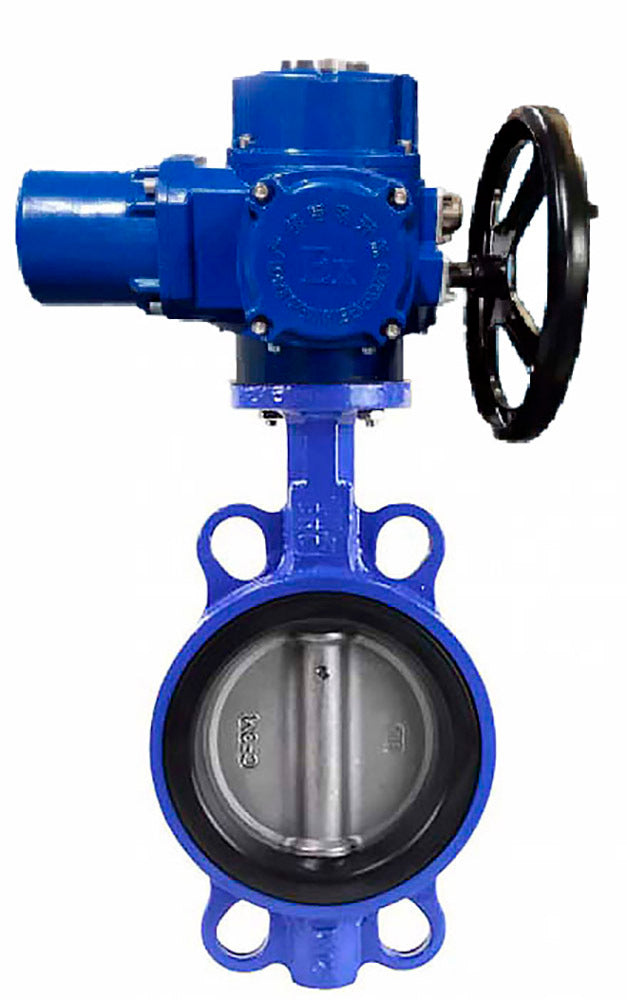

Válvula de mariposa de agua

Model gg25-316l-nbr-DNOVA-qt-wm-380v SKU D050-24883

$97.91 USD

Oferta Agotado

Impuestos incluidos. Los gastos de envío se calculan en la pantalla de pago.

Ver todos los detalles

How it works

Electric quarter-turn actuator

The number that matters

Nominal pressure

16barras

The pressure class of the valve body at 20 °C. Working limits depend on the medium and its temperature.

Las válvulas de mariposa DNOVA están diseñadas para su uso como válvulas de cierre o regulación para el control de caudal en sistemas de suministro de calor y agua, así como en procesos tecnológicos en las industrias alimentaria, química, petrolera y gasística, papelera y otras. Las válvulas de mariposa deben instalarse únicamente entre bridas de collar.
Los actuadores eléctricos de cuarto de vuelta DNOVA están diseñados para el control remoto y local de válvulas de cierre de tuberías con válvula de cuarto de vuelta. Se utilizan en diversos sectores de la economía nacional: gas, petróleo, metalurgia, industria alimentaria, vivienda y servicios públicos, etc.

Características técnicas de la válvula de mariposa de agua DNOVA gg25-316l-nbr-DNOVA-qt-wm-380v, material del cuerpo: fundición gris GG25, material del disco: acero inoxidable AISI 316L, junta: NBR, accionamiento eléctrico:

Diámetro nominal DN, mm	40–300
Presión de funcionamiento PN, bar	16
Temperatura del medio de trabajo t, В°C	De -20 a +90
Medio de trabajo	Agua, aceites minerales, hidrocarburos, aceites, grasas.
Dirección del flujo	Bidireccional
Material del cuerpo	Hierro fundido GG25

Parámetros dimensionales de la válvula de mariposa de agua DNOVA gg25-316l-nbr-DNOVA-qt-wm-380v, material del cuerpo: hierro fundido GG25, material del disco: acero inoxidable AISI 316L, sello: NBR, accionamiento por actuador eléctrico:

DN	Modelo de actuador eléctrico	A, mm	Mmm	Re, mm	Largo, mm	L1, mm
DN40	QT-W (M)-005	114	281	G 120	215	310
DN50	QT-W (M)-005	131	281	G 120	215	310
DN65	QT-W (M)-005	140	281	G 120	215	310
DN80	QT-W (M)-005	150	281	G 120	215	310
DN100	QT-W (M)-010	163	281	G 120	215	310
DN125	QT-W (M)-015	178	281	G 120	215	310
DN150	QT-W (M)-015	191	281	G 120	215	310
DN200	QT-W (M)-020	238	281	G 180	270	350
DN250	QT-W (M)-020	285	281	G 180	270	350
DN300	QT-W (M)-060	315	300	250 g	311	410

Materiales de la válvula de mariposa de agua DNOVA gg25-316l-nbr-DNOVA-qt-wm-380v, material del cuerpo - fundición GG25, material del disco - acero inoxidable AISI 316L, sello - NBR, actuador eléctrico operado:

-	Nombre de la pieza	Material
1	Cuerpo	Hierro fundido GG25
2	Junta del asiento	NBR
3	Desct	Acero inoxidable 316L
4	Provenir	Acero inoxidable AISI 416
5	Alfiler	Acero inoxidable AISI 420
6	Cojinete	PTFE
7	Anillo de sellado	NBR
8	Lámina	Acero carbono

Características de los actuadores DNOVA QT-W (M) 380V:

Modelo de actuador	Esfuerzo de torsión, Nuevo Méjico	Tiempo de ciclo, segundo	Fuerza, O
QT-W (M)-005 380 V	50	30	25
QT-W (M)-010 380 V	100	30	30
QT-W (M)-015 380 V	150	30	40
QT-W (M)-020 380 V	200	30	50
QT-W (M)-030 380V	300	30	60
QT-W (M)-040 380 V	400	30	90
QT-W (M)-060 380 V	600	30	120
QT-W (M)-120 380V	1200	30	180
QT-W (M)-180 380V	1800	30	250
QT-W (M)-300 380 V	3000	60	370
QT-W (M)-500 380 V	5000	60	550

Modelo de actuador	Actual, A	Peso, kilogramo	Tallo de tamaño cuadrado, mm
QT-W (M)-005 380 V	0,35	7,6	17x17
QT-W (M)-010 380 V	0,48	7,8	17x17
QT-W (M)-015 380 V	0,55	8	17x17
QT-W (M)-020 380 V	0,65	12,7	22x22
QT-W (M)-030 380V	0,75	12,8	22x22
QT-W (M)-040 380 V	0,95	13	22x22
QT-W (M)-060 380 V	1,1	21,2	27x27
QT-W (M)-120 380V	1,3	23,2	27x27
QT-W (M)-180 380V	1,5	23,5	27x27
QT-W (M)-300 380 V	1,6	37,5	36x36
QT-W (M)-500 380 V	1,7	38	36x36

Body material: Hierro fundido GG25/EN-GJL-250
Maximum allowable temperature: 120 °C
Connection type: Brida compacta
Control type: Actuador eléctrico
Nominal pressure: 16 barras
Type of seal: NBR
Disc material: Acero inoxidable AISI 316L/1.4404
Voltage: 380 V
Actuator cycle time: años 30
Valve feedback: No
Explosion-proof: No
Thermal protection: No
Torque: 490 Nm
Pneumatic actuator: No
Manual override: Sí
Limit switches: No
Country of origin: Porcelana

Production. Usually 7–14 business days after you approve the quotation and pay. Made-to-specification items are confirmed in the quotation.

Freight. Not charged at checkout. A manager quotes air and sea freight to your port or airport, and nothing ships until you approve the price and the freight.

To North America. From approval and payment to the destination port or airport: air 14–24 days, sea 32–60 days. Estimates, not guarantees.

Terms. EXW Ningbo or FOB Ningbo Port; CIF on request. The agreed term is written on the Proforma Invoice.
