The number that matters
Nominal pressure
16barras
The pressure class of the valve body at 20 °C. Working limits depend on the medium and its temperature.
Construction
Parts and materials
Las válvulas de mariposa DNOVA GG25-316L-NBR están diseñadas para su uso como válvulas de cierre o regulación para el control de caudal en sistemas de suministro de agua y calefacción, así como en procesos tecnológicos en las industrias alimentaria, química, petrolera y gasística, papelera y otras. Las válvulas de mariposa deben instalarse únicamente entre bridas de collar.
Los actuadores rotativos neumáticos de doble efecto y los actuadores rotativos neumáticos con resortes de retorno están diseñados para automatizar el control de válvulas de cierre industriales (compuertas y válvulas de bola). Los actuadores neumáticos DNOVA están diseñados para funcionar tanto en interiores como en exteriores. Todas las piezas internas y externas cuentan con un recubrimiento anticorrosivo.
Las válvulas neumáticas se utilizan para el control en sistemas neumáticos con superficie de acoplamiento NAMUR, para instalar las válvulas a través de orificios en la carcasa.
La unidad de interruptor de límite está diseñada para la señalización visual y eléctrica de las posiciones finales de la válvula. Se monta sobre la superficie del actuador neumático y se conecta al eje del actuador (norma DIN). La caja sellada suele contener dos sensores que monitorizan la posición del eje del actuador y señalizan las posiciones finales. La indicación visual de la posición se puede observar en el cuerpo de la unidad: un indicador visual 3D rojo (cerrado) y verde (abierto).
El actuador manual de doble vuelta con embrague desembragable DNOVA HDM permite ajustar manualmente la posición requerida de válvulas, compuertas y otros dispositivos de cuarto de vuelta al sustituir actuadores neumáticos, eléctricos o hidráulicos de cuarto de vuelta. Apto para instalación tanto en interiores como en exteriores. El diseño modular del mando manual ofrece la solución más eficiente y eficaz para todas las aplicaciones de mando manual.
La unidad de tratamiento de aire AFC2000 está diseñada para purificar el aire comprimido de humedad y partículas sólidas, eliminar el condensado, mantener automáticamente la presión a un nivel preestablecido y suministrar lubricante desde un depósito en el flujo de aire comprimido a los elementos del sistema neumático con un amplio rango de capacidad, de 500 a 10 000 litros/min. El lubricador (atomizador de aceite) añade aceite con una viscosidad de 32 mm³/s (=cSt) a 40 °C al sistema neumático para la lubricación adicional de los componentes de control: cilindros y válvulas neumáticas.
B
B
B

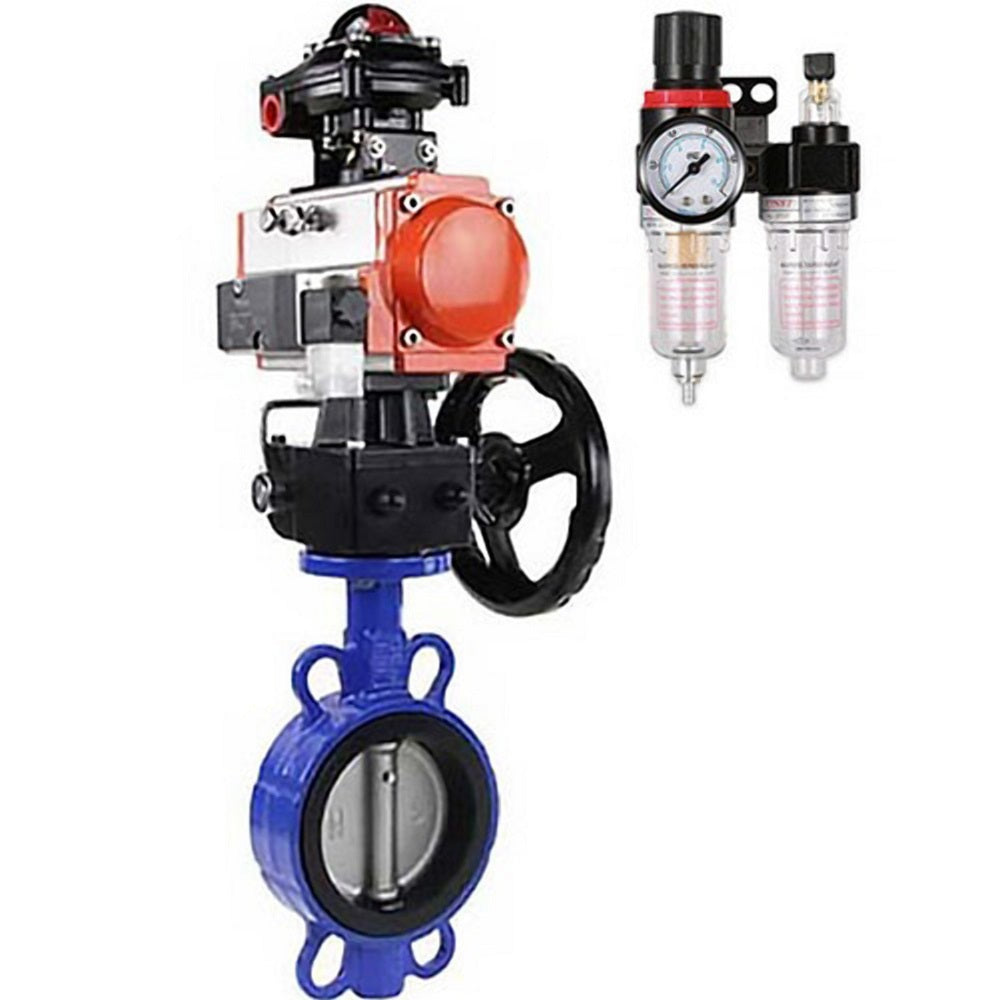

Parámetros técnicos de la válvula de mariposa de agua DNOVA gg25-316l-nbr-DNOVA-da-4m310-24-apl210n-hdm-afc2000, material del cuerpo: fundición gris GG25, material del disco: acero inoxidable AISI 316L, junta: NBR, accionamiento neumático:
|
Diámetro nominal DN, mm |
40–300 |
|
Presión de funcionamiento PN, bar |
16 |
|
Temperatura del medio de trabajo t, В°C |
De -20 a +90 |
|
Medio de trabajo |
Agua, aceites minerales, hidrocarburos, aceites, grasas. |
|
Dirección del flujo |
Bidireccional |
|
Material del cuerpo |
Hierro fundido GG25 |
|
Tipo de control |
Manual (mango) |
|
Opción adicional |
Posibilidad de instalación de actuador eléctrico o neumático (ISO 5211-2001) |
B
|
Presión nominal PN, MPa (kg/cm²) |
1.2 (12) |
|
Presión de funcionamiento, bar |
2...8 |
|
Medio de trabajo |
Aire comprimido filtrado o gases no agresivos, aceites |
|
Diámetro máximo de partícula |
Menos de 30 ВµmВІ |
|
Temperatura de funcionamiento, В°C |
-20 a +80 |
|
Rango de ajuste |
5° para rotación a 0° y 90° |
|
Duplicación manual |
Sí |
|
Indicador de posición |
Abierto/cerrado |
|
Entorno operativo |
Interior y exterior (todas las piezas internas y externas están recubiertas anticorrosión) |
Características técnicas de la válvula neumática 4M310-08 24V:
| Diseño | tipo de carrete |
| Presión nominal PN, MPa (kg/cm2) | 1,2 (12) |
| Presión de trabajo, bar | 1,5…8 |
| Medio de operación | aire comprimido filtrado |
| Temperatura ambiente t, °C | de +5 a +50 |
| Frecuencia de respuesta | 5 ciclos/segundo |
| Duplicación manual | Sí |
| Grado de protección | IP 65 |
| Fijación | a través de agujeros en la carcasa |
| Material del cuerpo | aluminio anodizado |
| Tiempo de respuesta | 0,05 segundos. |
B
Parámetros principales de la unidad de final de carrera:
|
Valor |
Ejecución |
Opción |
|
Corriente máxima |
5 A |
- |
|
Voltaje máximo |
250 voltios |
- |
|
Protección contra explosiones |
No |
- |
|
Protección |
Resistente a la intemperie IP65 |
IP67 |
|
Temperatura ambiente |
De -40 °C a +80 °C |
De -50 °C a +80 °C |
|
Rosca de prensaestopas |
2 x NPT1/2" |
PF1/2′′, P1/2′′M20x15, PG13.5 |
|
Bloque de terminales |
8 celdas de 0,08 a 2,6 mm² |
- |
|
Posición del indicador |
CERRADO: rojo ABIERTO: verde |
CERRADO: rojo ABIERTO: amarillo |
|
Sensor |
2 microinterruptores electromecánicos SPDT OMRON V151-1C25 |
2 sensores inductivos NPN, 2 interruptores sin contacto Namur |
|
Recubrimiento externo |
Recubrimiento de poliéster (negro) |
Colores rojo, verde, amarillo, azul. |
|
Eje |
Eje estándar (17 mm) |
Eje extendido |
B
Parámetros principales de los dobladores manuales:
| Modelo | Relación de transmisión | Par motor, Nm | Peso, kg |
| HDM-1 | 26:1 | 250 | 3,0 |
| HDM-2 | 28:1 | 450 | 4,5 |
| HDM-3 | 38:1 | 700 | 6,9 |
B
Características técnicas de la unidad de suministro de aire AFC2000:
| Presión de funcionamiento, bar | 8 |
| Presión máxima, bar | 10 |
| Rango de presión ajustable, bar | 0,5 g·9 |
| Presión de fractura, bar | 15 |
| Conexión de aire | 1/4" |
| Temperatura de funcionamiento, °C | de -5 a +60 |
| Tamaño de partículas filtradas, Вµm | 40 |
| Viscosidad del aceite | ISO VG 32 |
| Peso, kg | 0,395 |
| Contenido del conjunto | filtro separador de humedad, regulador de presión, lubricador, soporte |
B
B
- Body material
- Hierro fundido GG25/EN-GJL-250
- Maximum allowable temperature
- 90 °C
- Connection type
- Brida compacta
- Control type
- Actuador neumático
- Nominal pressure
- 16 barras
- Type of seal
- NBR
- Disc material
- Acero inoxidable AISI 316L/1.4404
- Voltage
- 24 V
- Valve feedback
- Interruptores de límite
- Explosion-proof
- No
- Torque
- 490 Nm
- Pneumatic actuator
- Sí
- Manual override
- Sí
- Limit switches
- Sí
- Country of origin
- Porcelana
