Descripción
Las válvulas de mariposa DNOVAВ GG25-316L-NBR están diseñadas para su uso como válvulas de cierre o regulación para el control de caudal en sistemas de suministro de calor y agua, así como en procesos tecnológicos en las industrias alimentaria, química, petrolera y gasística, papelera y otras. Las válvulas de mariposa deben instalarse únicamente entre bridas de collar.
B
B
B

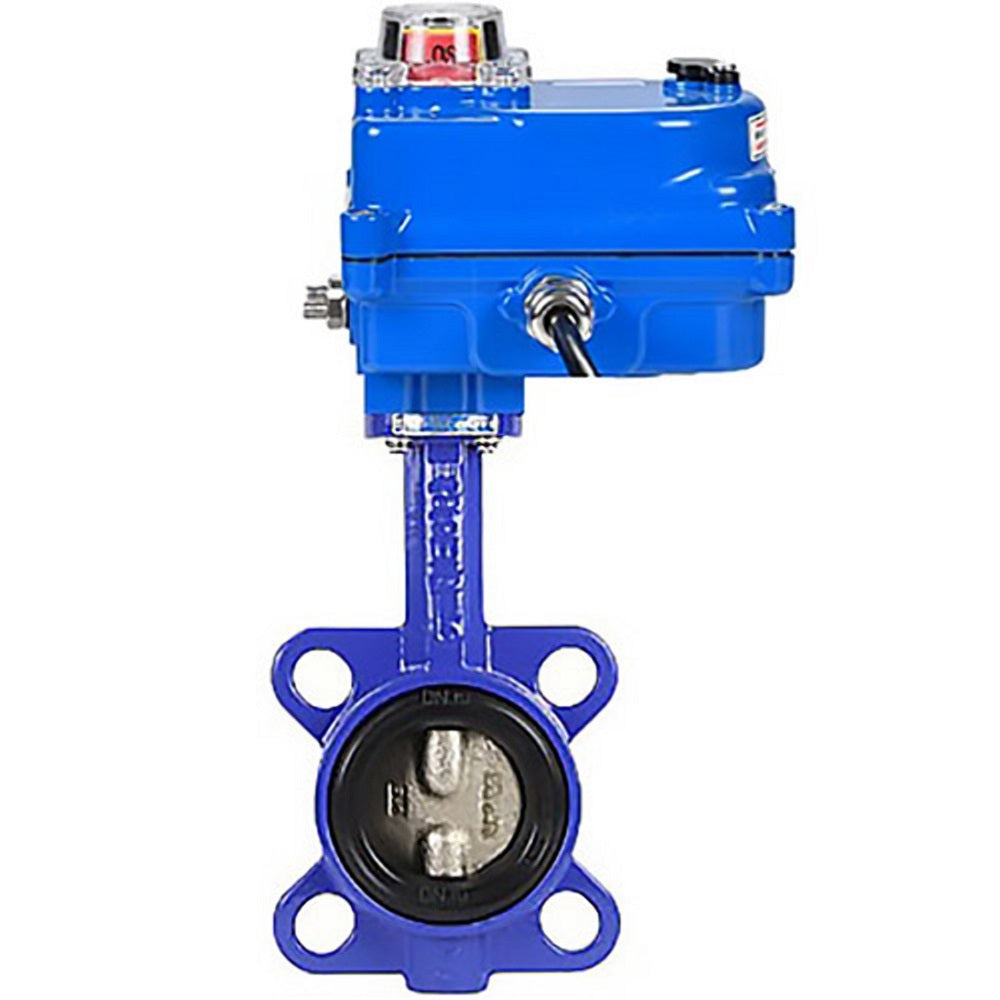

Características técnicas de la válvula de mariposa de agua DNOVA gg25-316l-nbr-DNOVA-12v, material del cuerpo - fundición gris GG25, material del disco - acero inoxidable AISI 316L, junta - NBR, accionamiento por actuador eléctrico:
|
Diámetro nominal DN, mm |
40–300 |
|
Presión de funcionamiento PN, bar |
16 |
|
Temperatura del medio de trabajo t, В°C |
De -20 a +90 |
|
Medio de trabajo |
Agua, aceites minerales, hidrocarburos, aceites, grasas. |
|
Dirección del flujo |
Bidireccional |
|
Material del cuerpo |
Hierro fundido GG25 |
Parámetros dimensionales de la válvula de mariposa de agua DNOVA gg25-316l-nbr-DNOVA-12v, material del cuerpo: hierro fundido GG25, material del disco: acero inoxidable AISI 316L, sello: NBR, accionamiento por actuador eléctrico:
| DN | Modelo de actuador eléctrico | E, mm | L1, mm | A, mm | C, mm | Peso, kg |
|---|---|---|---|---|---|---|
| 40 | 003В MINI | 123 | 113 | 3.356 | ||
| 40 | 003 | 123 | 113 | 4.056 | ||
| 50 | 003В MINI | 43 | 123 | 131 | 113 | 3.356 |
| 50 | 003 | 43 | 123 | 131 | 113 | 4.056 |
| 65 | 005 | 46 | 160 | 140 | 146 | 5.933 |
| 80 | 005 | 46 | 160 | 150 | 146 | 6.177 |
| 100 | 008 | 52 | 160 | 163 | 146 | 7,72 |
| 125 | 015 | 56 | 189 | 178 | 163 | 9,89 |
| 150 | 015 | 56 | 189 | 191 | 163 | 11,23 |
| 200 | 030 | 60 | 268 | 238 | 212 | 25,07 |
| 250 | 040 | 68 | 268 | 285 | 212 | 31,22 |
| 300 | 060 | 78 | 268 | 315 | 212 | 41,83 |
B
Materiales de la válvula de mariposa de agua DNOVA gg25-316l-nbr-DNOVA-12v, material del cuerpo - fundición GG25, material del disco - acero inoxidable AISI 316L, sello - NBR, actuador eléctrico operado:
|
- |
Nombre de la pieza |
Material |
|
1 |
Cuerpo |
Hierro fundido GG25 |
|
2 |
Junta del asiento |
NBR |
|
3 |
Desct |
Acero inoxidable 316L |
|
4 |
Provenir |
Acero inoxidable AISI 416 |
|
5 |
Alfiler |
Acero inoxidable AISI 420 |
|
6 |
Cojinete |
PTFE |
|
7 |
Anillo de sellado |
NBR |
|
8 |
Lámina |
Acero carbono |
B
Características de los actuadores DNOVA 12V:
| Modelo de actuador | Esfuerzo de torsión | Tiempo de trabajo |
|---|---|---|
| Nuevo Méjico | segundo | |
| DNOVA-003 220V MINI | 30 | 20 |
| DNOVA 003 azul | 30 | 25 |
| DNOVA-003 220V | 30 | 20 |
| DNOVA-005 220V | 50 | 30 |
| DNOVA-008 220V | 80 | 30 |
| DNOVA-015 220V | 150 | 30 |
| DNOVA-030 220V | 300 | 30 |
| DNOVA-040 220V | 400 | 30 |
| DNOVA-060 220V | 600 | 30 |
|
Modelo de unidad |
Fuerza |
Actual |
Peso |
Tamaño del tallo cuadrado |
|
O |
A |
kilogramo |
mm |
|
|
DNOVA-003 220V MINI |
8 |
0,15 |
1,4 |
11 |
|
DNOVA 003 azul |
25 |
0,1 |
1,2 |
11 |
|
DNOVA-003 220V |
9 |
0,15 |
2,1 |
11 |
|
DNOVA-005 220V |
10 |
0,25 |
3,6 |
14 |
|
DNOVA-008 220V |
10 |
0,25 |
3,6 |
14 |
|
DNOVA-015 220V |
15 |
0,33 |
4,6 |
17 |
|
DNOVA-030 220V |
45 |
0,31 |
13,4 |
22 |
|
DNOVA-040 220V |
60 |
0,33 |
13,8 |
22 |
|
DNOVA-060 220V |
90 |
0,33 |
14 |
27 |
B
