Válvula de mariposa de agua

Una válvula de mariposa de agua es un tipo de válvula que se utiliza para controlar el flujo de agua u otros fluidos a través de una tubería. Recibe su nombre del disco en forma de mariposa que se encuentra en su interior y que gira para abrir o cerrar el flujo. Cuando la válvula está completamente abierta, el disco se posiciona paralelo a la dirección del flujo, permitiendo el paso del agua sin obstrucciones. Cuando la válvula está cerrada, el disco gira perpendicularmente al flujo, bloqueando eficazmente el flujo de agua. Las válvulas de mariposa de agua se utilizan comúnmente en diversas industrias y aplicaciones, incluyendo plantas de tratamiento de agua, sistemas de alcantarillado, sistemas de riego y procesos industriales. Son conocidas por su diseño compacto, construcción ligera y facilidad de instalación. Estas válvulas suelen ser preferidas por su rápido funcionamiento, ya que el disco se puede abrir o cerrar con un simple movimiento de un cuarto de vuelta. Las válvulas de mariposa pueden operarse manualmente con una manija o palanca, o pueden automatizarse mediante actuadores eléctricos, neumáticos o hidráulicos para controlar la válvula a distancia. Son conocidas por su baja caída de presión y su costo relativamente bajo en comparación con otros tipos de válvulas. Cabe destacar que las válvulas de mariposa para agua están diseñadas específicamente para usarse con agua y fluidos compatibles. Es posible que se requieran diferentes materiales y diseños para válvulas diseñadas para usarse con fluidos corrosivos o de alta presión. Es importante seleccionar el tipo de válvula de mariposa adecuado según la aplicación específica y los requisitos del fluido.

B

B

B

B

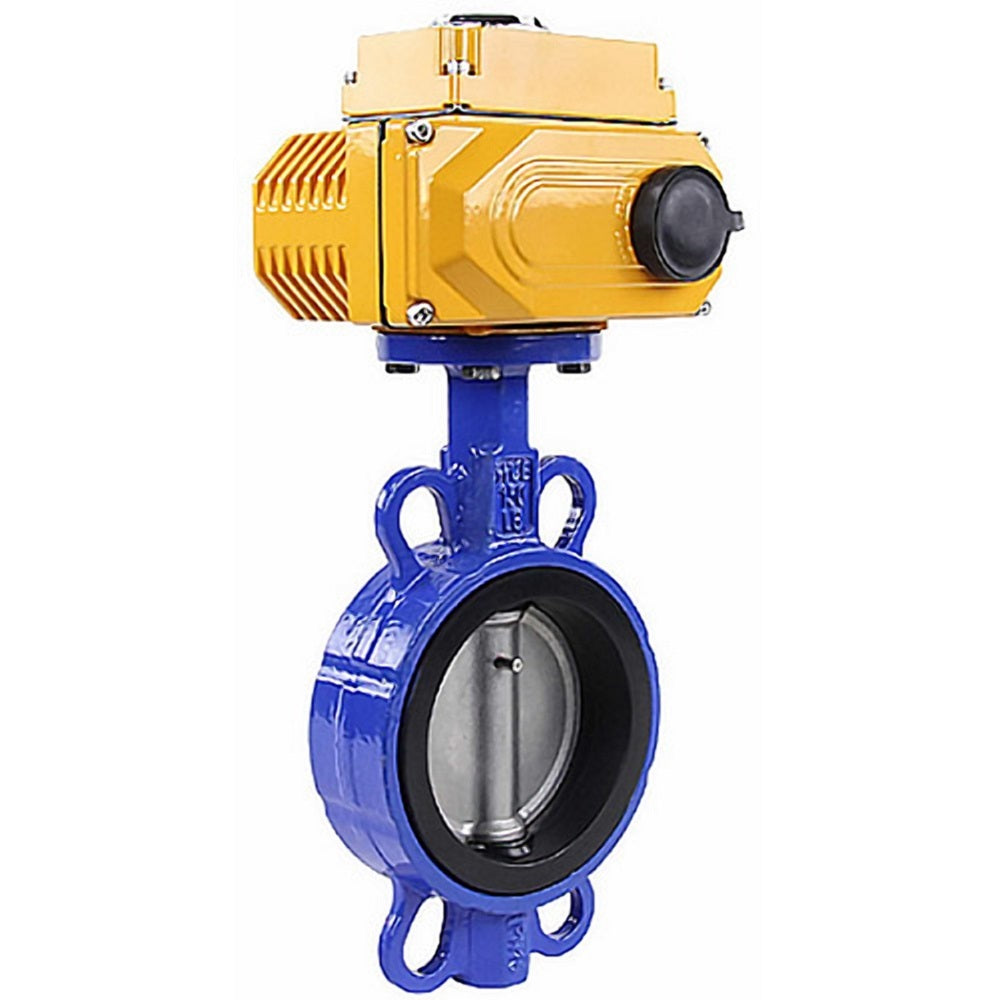

Puerta DNOVA DN.ru WBV1132N-2W-Fb QT-N-EM-O1-220VAC-U1

B

B

Datos técnicos de la compuerta DNOVA WBV1132N-2W-Fb QT-N-EM-O1-220VAC-U1

Diámetro nominal DN, mm	40-300
Presión de trabajo PN, bar	16
Temperatura del entorno de trabajo t, °C	de -20 a +90
Entorno de trabajo	agua, aceites minerales, hidrocarburos, aceites, grasas
Dirección del flujo	bilateral
Material del cuerpo	hierro fundido GG25

B

B

Esquema detallado de válvulas de compuerta DNOVA GG25-316L-NBR DN40-300 Ru16

B

B

Materiales de las piezas de las válvulas de compuerta DNOVA GG25-316L-NBR DN40-300 Ru16

N.º de artículo	Nombre de la pieza	Material
1	Marco	hierro fundido GG25
2	Sello de silla de montar	NBR
3	Disco	Acero inoxidable 316L
4	Existencias	Acero inoxidable AISI 416
5	Alfiler	Acero inoxidable AISI 420
6	Manga	PTFE
7	Anillo de sellado	NBR
8	Lámina	acero carbono

B

B

Boceto de compuerta DNOVA WBV1132N-2W-Fb QT-N-EM-O1-220VAC-U1

B

Dimensiones generales y de instalación de la puerta DNOVA WBV1132N-2W-Fb QT-N-EM-O1-220VAC-U1

DN	Modelo de propulsión eléctrica	E, mm	L1, mm	A, mm	C, mm	Peso, kg
40	003 MINI		123		113	3.356
40	003		123		113	4.056
50	003 MINI	43	123	131	113	3.356
50	003	43	123	131	113	4.056
65	005	46	160	140	146	5.933
80	005	46	160	150	146	6.177
100	008	52	160	163	146	7.72
125	015	56	189	178	163	9.89
150	015	56	189	191	163	11.23
200	030	60	268	238	212	25.07
250	040	68	268	285	212	31,22
300	060	78	268	315	212	41.83

B

B

Características de los actuadores de 220 V

Modelo de propulsión eléctrica	Esfuerzo de torsión	Horario de apertura
	Nuevo Méjico	segundo

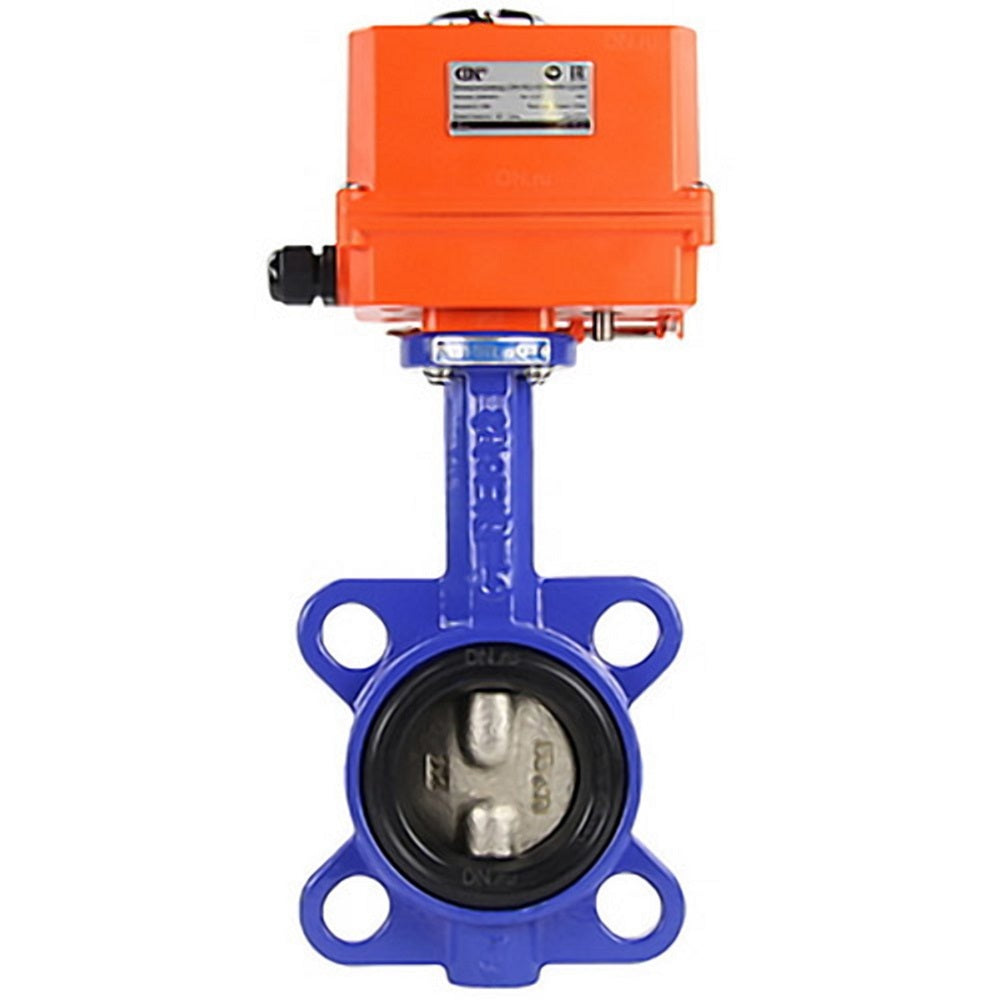

DNOVA-003 220V MINI	30	20

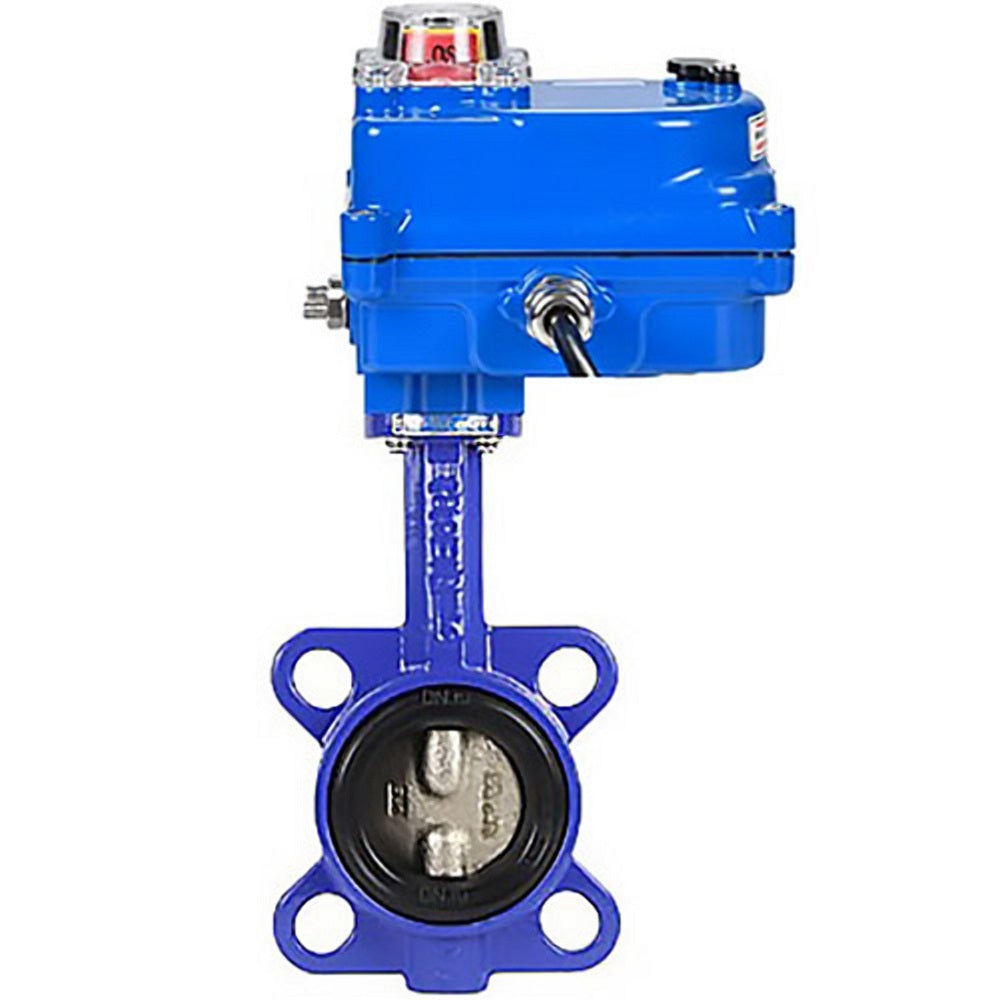

DNOVA 003 azul	30	25
DNOVA-003 220V	30	20
DNOVA-005 220V	50	30
DNOVA-008 220V	80	30
DNOVA-015 220V	150	30
DNOVA-030 220V	300	30
DNOVA-040 220V	400	30
DNOVA-060 220V	600	30

B

B

Modelo de propulsión eléctrica	Fuerza	Actual	Peso	Tamaño de varilla cuadrado
	Mar	A	kilogramo	mm
DNOVA-003 220V MINI	8	0,15	1.4	11
DNOVA 003 azul	25	0,1	1,2	11
DNOVA-003 220V	9	0,15	2.1	11
DNOVA-005 220V	10	0,25	3.6	14
DNOVA-008 220V	10	0,25	3.6	14
DNOVA-015 220V	15	0.33	4.6	17
DNOVA-030 220V	45	0.31	13.4	22
DNOVA-040 220V	60	0.33	13.8	22
DNOVA-060 220V	90	0.33	14	27

B

B

Diagrama de cableado para actuador de 220 V
