Descripción

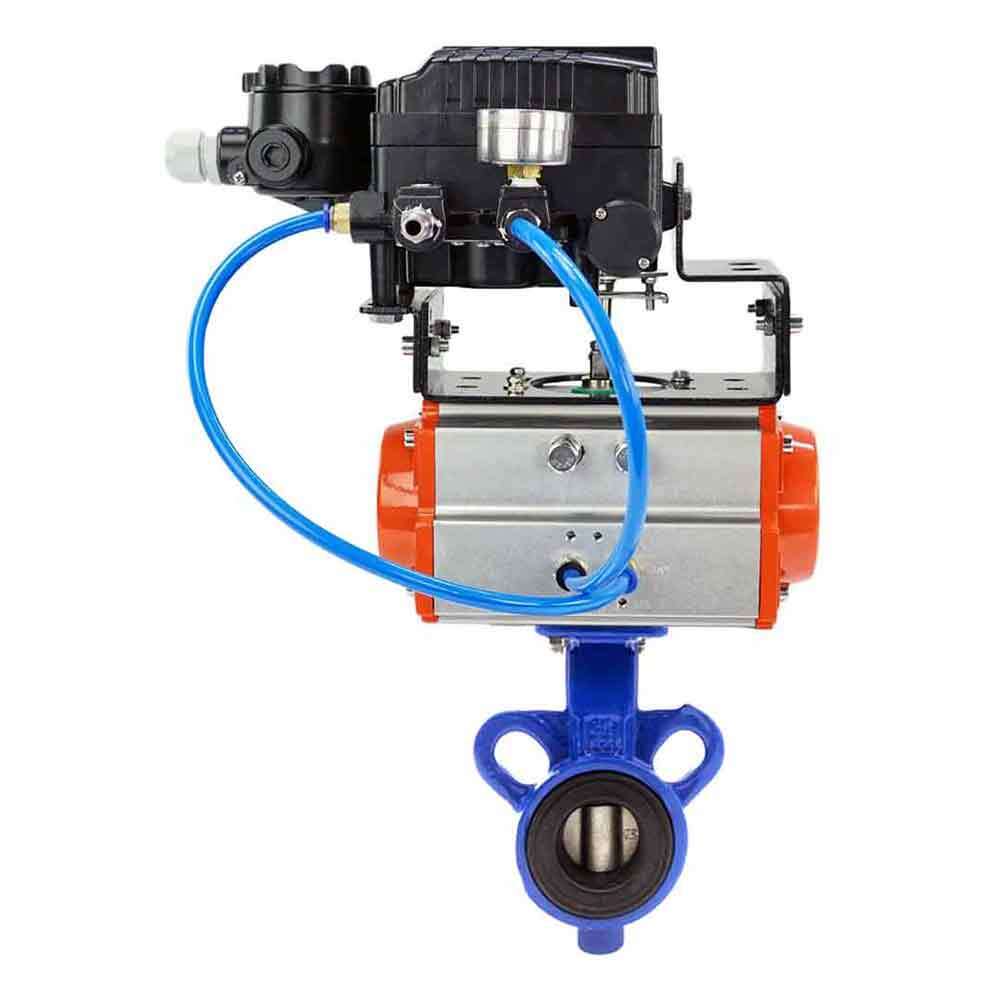

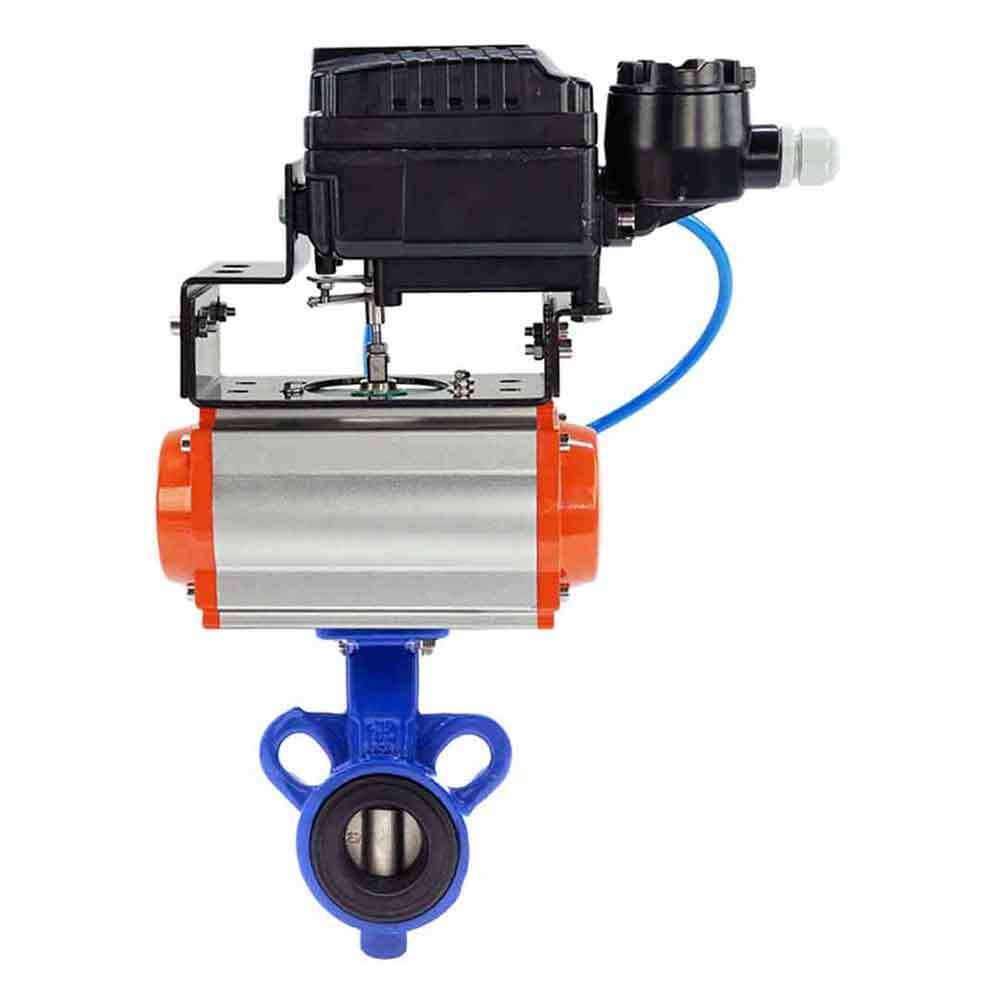

Las válvulas de mariposa DNOVA AL-316L-EPDM están diseñadas para su uso como válvulas de cierre o regulación para el control de caudal en sistemas de suministro de agua y calor, así como en procesos tecnológicos en las industrias alimentaria, química, petrolera y gasística, papelera y otras. Las válvulas de mariposa deben instalarse únicamente entre bridas de collar.
Los actuadores rotativos neumáticos de doble efecto y los actuadores rotativos neumáticos con resortes de retorno están diseñados para la automatización del proceso de control de válvulas de cierre industriales (compuertas y válvulas de bola). Los actuadores neumáticos DNOVA están diseñados para funcionar tanto en interiores como en exteriores. Todas las piezas internas y externas cuentan con un recubrimiento anticorrosivo.
El posicionador rotatorio electroneumático se utiliza para controlar actuadores rotatorios neumáticos mediante un controlador eléctrico o un sistema de control con una señal de salida analógica de CC con un rango de 4 a 20 mA. Su función se basa en el equilibrio de fuerzas. El posicionador utiliza un dispositivo de tipo boquilla-aleta y un servomecanismo de retroalimentación (sistema de resorte y palanca) para equilibrar las fuerzas de control y retroalimentación cuando el actuador neumático (válvula) alcanza la posición correspondiente a la señal de control.
B
B
B
Parámetros técnicos de la válvula de mariposa de agua DNOVA al-316l-epdm-DNOVA-sa-yt1000rsi, material del cuerpo: aleación de aluminio, material del disco: acero inoxidable AISI 316L, junta: EPDM, accionamiento neumático:
|
Diámetro nominal DN, mm |
40–300 |
|
Presión de funcionamiento PN, bar |
16 |
|
Temperatura del medio de trabajo t, В°C |
De -20 a +90 |
|
Medio de trabajo |
Agua, aceites minerales, hidrocarburos, aceites, grasas. |
|
Dirección del flujo |
Bidireccional |
|
Material del cuerpo |
Hierro fundido GG25 |
|
Tipo de control |
Manual (mango) |
|
Opción adicional |
Posibilidad de actuador eléctrico o neumático (ISO 5211-2001) |
|
Presión nominal PN, MPa (kg/cm²) |
1.2 (12) |
|
Presión de funcionamiento, bar |
2...8 |
|
Medio de trabajo |
Aire comprimido filtrado o gases no agresivos, aceites |
|
Diámetro máximo de partícula |
Menos de 30 ВµmВІ |
|
Temperatura de funcionamiento, В°C |
-20 a +80 |
|
Rango de ajuste |
5° para rotación a 0° y 90° |
|
Duplicación manual |
Sí |
|
Indicador de posición |
Abierto/cerrado |
|
Entorno operativo |
Interior y exterior (todas las piezas internas y externas están recubiertas anticorrosión) |
Parámetros básicos de los posicionadores rotativos electroneumáticos:
|
Tipo de acción |
De dos caras |
|
Presión de entrada |
De 1,4 a 7 bar |
|
Flujo de aire comprimido |
3 l/min |
|
Temperatura de funcionamiento |
De -20 °C a +70 °C |
|
Protección contra explosiones |
No |
|
Clase de sellado |
IP66 |
|
Cuerpo |
Fundición de aluminio |
B
