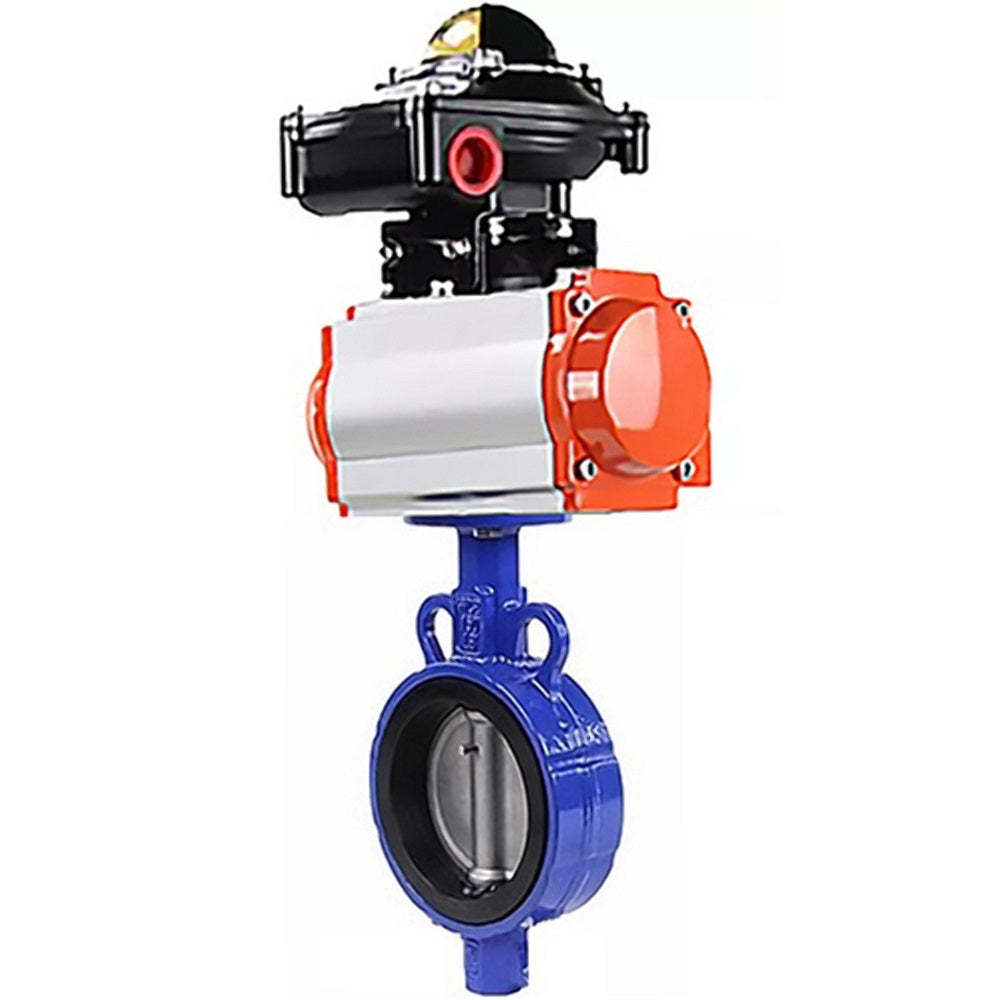

Válvula de mariposa de agua DNOVA al-316l-epdm-DNOVA-da-apl210n, material del cuerpo: aleación de aluminio, material del disco: acero inoxidable AISI 316L, junta: EPDM, accionamiento neumático.
No se pudo cargar la disponibilidad de retiro
Contenido desplegable
Descripción
Las válvulas de mariposa DNOVA AL-316L-EPDM están diseñadas para su uso como válvulas de cierre o regulación para el control de caudal en sistemas de suministro de agua y calor, así como en procesos tecnológicos en las industrias alimentaria, química, petrolera y gasística, papelera y otras. Las válvulas de mariposa deben instalarse únicamente entre bridas de collar.
Los actuadores rotativos neumáticos de doble efecto y los actuadores rotativos neumáticos con resortes de retorno están diseñados para la automatización del proceso de control de válvulas de cierre industriales (compuertas y válvulas de bola). Los actuadores neumáticos DNOVA están diseñados para funcionar tanto en interiores como en exteriores. Todas las piezas internas y externas cuentan con un recubrimiento anticorrosivo.
La unidad de interruptor de límite está diseñada para la señalización visual y eléctrica de las posiciones finales de la válvula. Se monta sobre la superficie del actuador neumático y se conecta al eje del actuador (norma DIN). La caja sellada suele contener dos sensores que monitorizan la posición del eje del actuador y señalizan las posiciones finales. La indicación visual de la posición se puede observar en el cuerpo de la unidad: un indicador visual 3D rojo (cerrado) y verde (abierto).
B
B
B
Parámetros técnicos de la válvula de mariposa de agua DNOVA al-316l-epdm-DNOVA-da-apl210n, material del cuerpo: aleación de aluminio, material del disco: acero inoxidable AISI 316L, junta: EPDM, accionamiento neumático:
|
Diámetro nominal DN, mm |
25–32 |
|
Presión de funcionamiento PN, bar |
16 |
|
Temperatura del medio de trabajo t, В°C |
De -20 a +120 |
|
Medio de trabajo |
Agua fría y caliente, aire libre de aceite y grasa, otros medios neutrales para el material. |
|
Dirección del flujo |
Bidireccional |
|
Material del cuerpo |
aleación de aluminio |
|
Tipo de control |
Manual (mango) |
|
Opción adicional |
Posibilidad de instalación de actuador eléctrico o neumático (ISO 5211-2001) |
B
|
Presión nominal PN, MPa (kg/cm²) |
1.2 (12) |
|
Presión de funcionamiento, bar |
2...8 |
|
Medio de trabajo |
Aire comprimido filtrado o gases no agresivos, aceites |
|
Diámetro máximo de partícula |
Menos de 30 ВµmВІ |
|
Temperatura de funcionamiento, В°C |
-20 a +80 |
|
Rango de ajuste |
5° para rotación a 0° y 90° |
|
Duplicación manual |
Sí |
|
Indicador de posición |
Abierto/cerrado |
|
Entorno operativo |
Interior y exterior (todas las piezas internas y externas están recubiertas anticorrosión) |
Parámetros principales de la unidad de final de carrera:
|
Valor |
Ejecución |
Opción |
|
Corriente máxima |
5 A |
- |
|
Voltaje máximo |
250 voltios |
- |
|
Protección contra explosiones |
No |
- |
|
Protección |
Resistente a la intemperie IP65 |
IP67 |
|
Temperatura ambiente |
De -40 °C a +80 °C |
De -50 °C a +80 °C |
|
Rosca de prensaestopas |
2 x NPT1/2" |
PF1/2′′, P1/2′′M20x15, PG13.5 |
|
Bloque de terminales |
8 celdas de 0,08 a 2,6 mm² |
- |
|
Posición del indicador |
CERRADO: rojo ABIERTO: verde |
CERRADO: rojo ABIERTO: amarillo |
|
Sensor |
2 microinterruptores electromecánicos SPDT OMRON V151-1C25 |
2 sensores inductivos NPN, 2 interruptores sin contacto Namur |
|
Recubrimiento externo |
Recubrimiento de poliéster (negro) |
Colores rojo, verde, amarillo, azul. |
|
Eje |
Eje estándar (17 mm) |
Eje extendido |
