Descripción

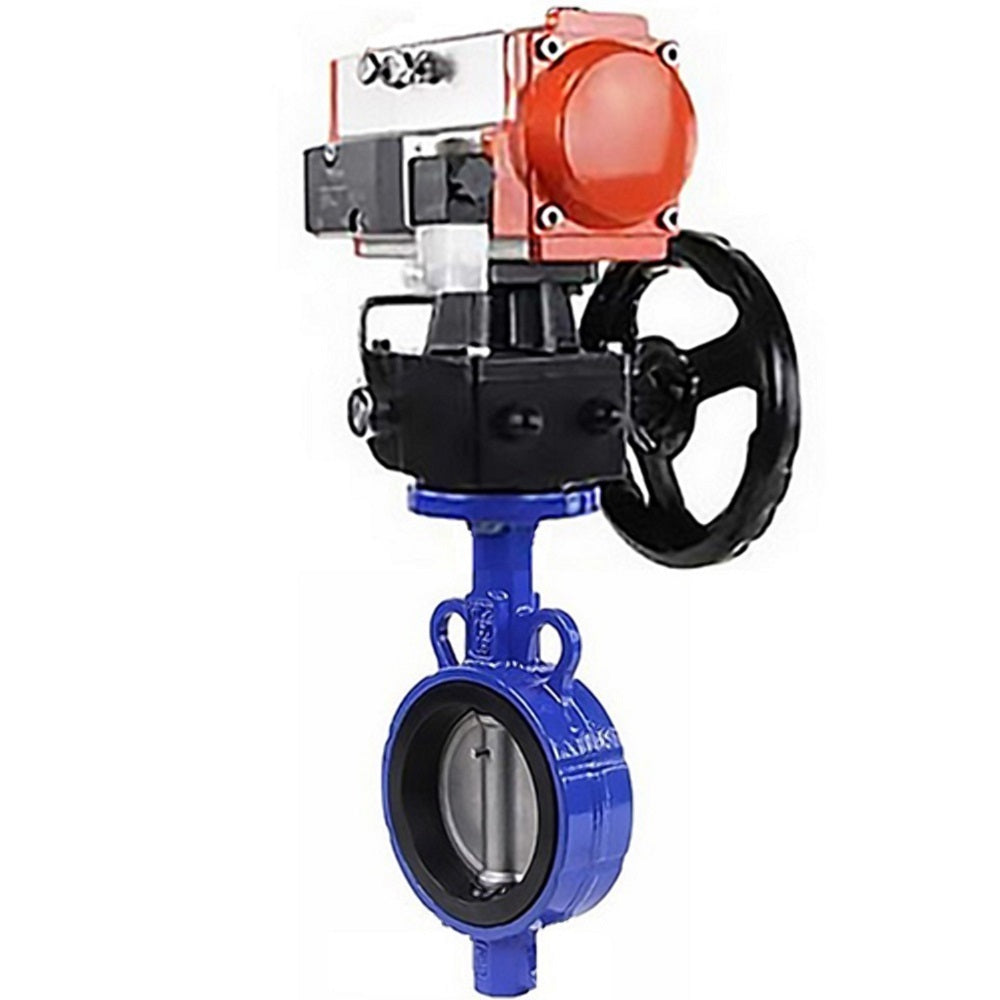

Las válvulas de mariposa DNOVA AL-316L-EPDM están diseñadas para su uso como válvulas de cierre o regulación para el control de caudal en sistemas de suministro de agua y calor, así como en procesos tecnológicos en las industrias alimentaria, química, petrolera y gasística, papelera y otras. Las válvulas de mariposa deben instalarse únicamente entre bridas de collar.
Los actuadores rotativos neumáticos de doble efecto y los actuadores rotativos neumáticos con resortes de retorno están diseñados para la automatización del proceso de control de válvulas de cierre industriales (compuertas y válvulas de bola). Los actuadores neumáticos DNOVA están diseñados para funcionar tanto en interiores como en exteriores. Todas las piezas internas y externas cuentan con un recubrimiento anticorrosivo.
Las válvulas neumáticas se utilizan para el control en sistemas neumáticos con superficie de acoplamiento NAMUR, para instalar las válvulas a través de orificios en la carcasa.
El duplicador manual con embrague desembragable DNOVA HDM permite el ajuste manual de la posición requerida de válvulas, compuertas y otros dispositivos de cuarto de vuelta al sustituir actuadores neumáticos, eléctricos o hidráulicos de cuarto de vuelta. Apto para instalación tanto en interiores como en exteriores. Su diseño modular ofrece la solución más eficiente y eficaz para todas las aplicaciones de control manual.
B
B
B
Parámetros técnicos de la válvula de mariposa de agua DNOVA al-316l-epdm-DNOVA-da-4m310-110/220-hdm, material del cuerpo: aleación de aluminio, material del disco: acero inoxidable AISI 316L, junta: EPDM, accionamiento neumático:
|
Diámetro nominal DN, mm |
25–32 |
|
Presión de funcionamiento PN, bar |
16 |
|
Temperatura del medio de trabajo t, В°C |
De -20 a +120 |
|
Medio de trabajo |
Agua fría y caliente, aire libre de aceite y grasa, otros medios neutrales para el material. |
|
Dirección del flujo |
Bidireccional |
|
Material del cuerpo |
aleación de aluminio |
|
Tipo de control |
Manual (mango) |
|
Opción adicional |
Posibilidad de instalación de actuador eléctrico o neumático (ISO 5211-2001) |
B
|
Presión nominal PN, MPa (kg/cm²) |
1.2 (12) |
|
Presión de funcionamiento, bar |
2...8 |
|
Medio de trabajo |
Aire comprimido filtrado o gases no agresivos, aceites |
|
Diámetro máximo de partícula |
Menos de 30 ВµmВІ |
|
Temperatura de funcionamiento, В°C |
-20 a +80 |
|
Rango de ajuste |
5° para rotación a 0° y 90° |
|
Duplicación manual |
Sí |
|
Indicador de posición |
Abierto/cerrado |
|
Entorno operativo |
Interior y exterior (todas las piezas internas y externas están recubiertas anticorrosión) |
Características técnicas de la válvula neumática 4M310-08 220V:
| Diseño | tipo de carrete |
| Presión nominal PN, MPa (kg/cm2) | 1,2 (12) |
| Presión de trabajo, bar | 1,5…8 |
| Medio de operación | aire comprimido filtrado |
| Temperatura ambiente t, °C | de +5 a +50 |
| Frecuencia de respuesta | 5 ciclos/segundo |
| Duplicación manual | Sí |
| Grado de protección | IP 65 |
| Fijación | a través de agujeros en la carcasa |
| Material del cuerpo | aluminio anodizado |
| Tiempo de respuesta | 0,05 segundos. |
B
B
Parámetros principales de los dobladores manuales:
| Modelo | Relación de transmisión | Par motor, Nm | Peso, kg |
| HDM-1 | 26:1 | 250 | 3,0 |
| HDM-2 | 28:1 | 450 | 4,5 |
| HDM-3 | 38:1 | 700 | 6,9 |
B
