Descripción
Las válvulas de mariposa DNOVA al-316l están diseñadas para su uso como válvulas de cierre o regulación para el control de caudal en sistemas de suministro de agua y calor, así como en procesos tecnológicos en las industrias alimentaria, química, petrolera y gasística, papelera y otras. Las válvulas de mariposa deben instalarse únicamente entre bridas de collar.
B
B
B

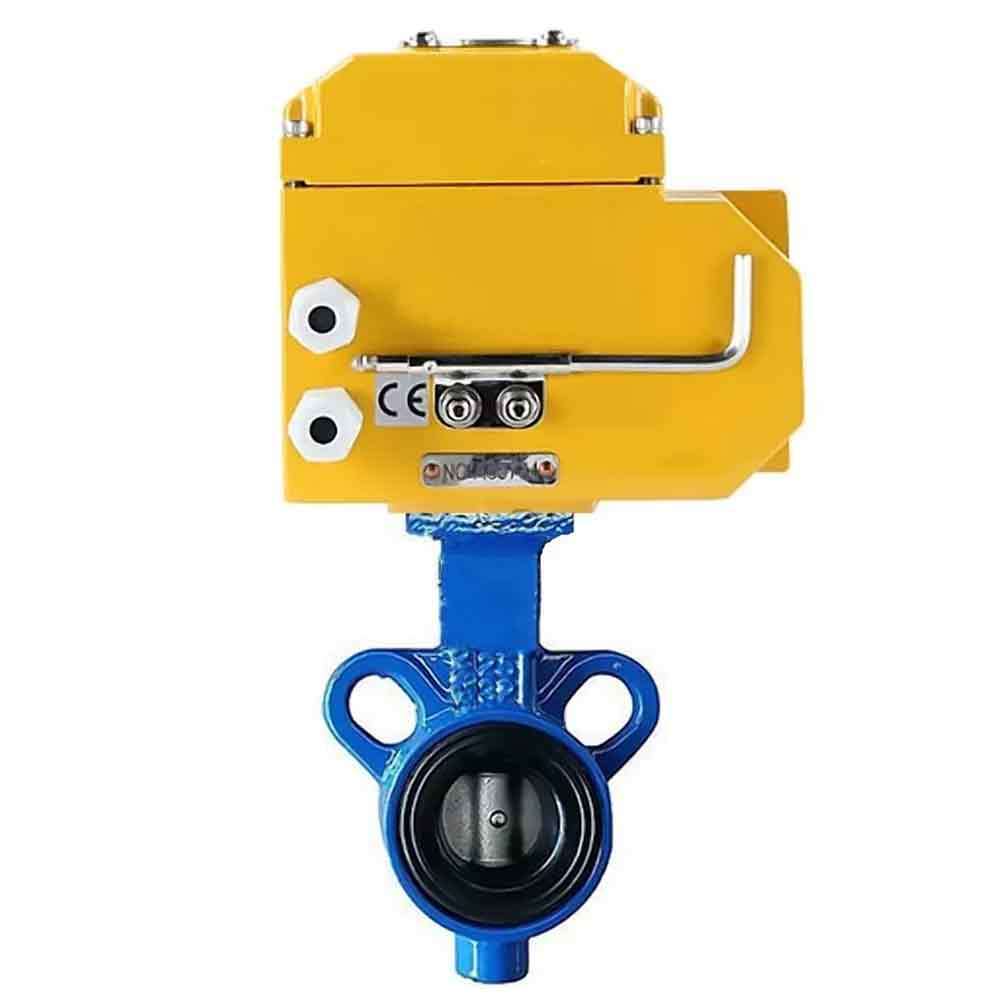

Características técnicas de la válvula de mariposa de agua DNOVA al-316l-epdm-DNOVA-24v, material del cuerpo - aleación de aluminio, material del disco - acero inoxidable AISI 316L, junta - EPDM, accionamiento por actuador eléctrico:
|
Diámetro nominal DN, mm |
25–32 |
|
Presión de funcionamiento PN, bar |
16 |
|
Temperatura del medio de trabajo t, В°C |
De -20 a +120 |
|
Medio de trabajo |
Agua fría y caliente, aire libre de aceite y grasa, otros medios neutrales para el material. |
|
Dirección del flujo |
Bidireccional |
|
Material del cuerpo |
aleación de aluminio |
|
Tipo de control |
Manual (mango) |
|
Opción adicional |
Posibilidad de instalación de actuador eléctrico o neumático. |
Materiales de la válvula de mariposa de agua DNOVA al-316l-epdm-DNOVA-24v, material del cuerpo - aleación de aluminio, material del disco - acero inoxidable AISI 316L, junta - EPDM, accionamiento por actuador eléctrico:
|
- |
Nombre de la pieza |
Material |
|
1 |
Cuerpo |
aleación de aluminio |
|
2 |
Junta del asiento |
EPDM |
|
3 |
Alfiler |
Acero inoxidable SS304 |
|
4 |
Desct |
Acero inoxidable 316L |
|
5 |
Provenir |
Acero inoxidable SS410 |
|
6 |
Anillo de sellado |
EPDM |
|
7 |
Lámina |
Acero |
|
8 |
Manejar |
Hierro dúctil |
|
9 |
Tornillo |
Acero inoxidable SS201 |
|
10 |
Empaquetadora |
Acero inoxidable SS201 |
|
11 |
Tuerca |
Acero inoxidable SS201 |
|
12 |
Empaquetadora |
Acero inoxidable SS201 |
B
Parámetros dimensionales de la válvula de mariposa de agua DNOVA al-316l-epdm-DNOVA-24v, material del cuerpo: aleación de aluminio, material del disco: acero inoxidable AISI 316L, sello: EPDM, accionamiento por actuador eléctrico:
| DN | Modelo de actuador eléctrico | Largo, mm | L1, mm | A, mm | C, mm | Peso, kg |
|---|---|---|---|---|---|---|
| 25 | 003 | 36 | 123 | 93 | 113 | 3,15 |
| 32 | 003 | 36 | 123 | 93 | 113 | 3,15 |
| 25 | 005 | 36 | 160 | 93 | 146 | 4,65 |
| 32 | 005 | 36 | 160 | 93 | 146 | 4,65 |
| 25 | 003 azul | 36 | 121 | 93 | 110,2 | 2,25 |
| 32 | 003 azul | 36 | 121 | 93 | 110,2 | 2,25 |
B
B
Características de los actuadores DNOVA 24V:
| Modelo de actuador | Esfuerzo de torsión | Tiempo de trabajo |
|---|---|---|
| Nuevo Méjico | segundo | |
| DNOVA 003 azul | 30 | 25 |
| DNOVA-003 24V | 30 | 20 |
| DNOVA-005 24V | 50 | 30 |
| DNOVA-008 24V | 80 | 30 |
| DNOVA-015 24V | 150 | 30 |
| DNOVA-060 24V | 600 | 30 |
| Modelo de actuador | Fuerza | Actual | Peso | Tamaño del tallo cuadrado |
|---|---|---|---|---|
| Yo | A | kilogramo | mm | |
| DNOVA 003 azul | 25 | 0,1 | 1,2 | 11 |
| DNOVA-003 24V | 9 | 0,5 | 2,1 | 11 |
| DNOVA-005 24V | 10 | 0,5 | 3,6 | 14 |
| DNOVA-008 24V | 10 | 0,5 | 3,6 | 14 |
| DNOVA-015 24V | 15 | 0,8 | 4,6 | 17 |
| DNOVA-060 24V | 60 | 3 | 14 | 27 |
