Descripción
Las válvulas de mariposa DNOVA al-316l están diseñadas para su uso como válvulas de cierre o regulación para el control de caudal en sistemas de suministro de agua y calor, así como en procesos tecnológicos en las industrias alimentaria, química, petrolera y gasística, papelera y otras. Las válvulas de mariposa deben instalarse únicamente entre bridas de collar.
B
B
B

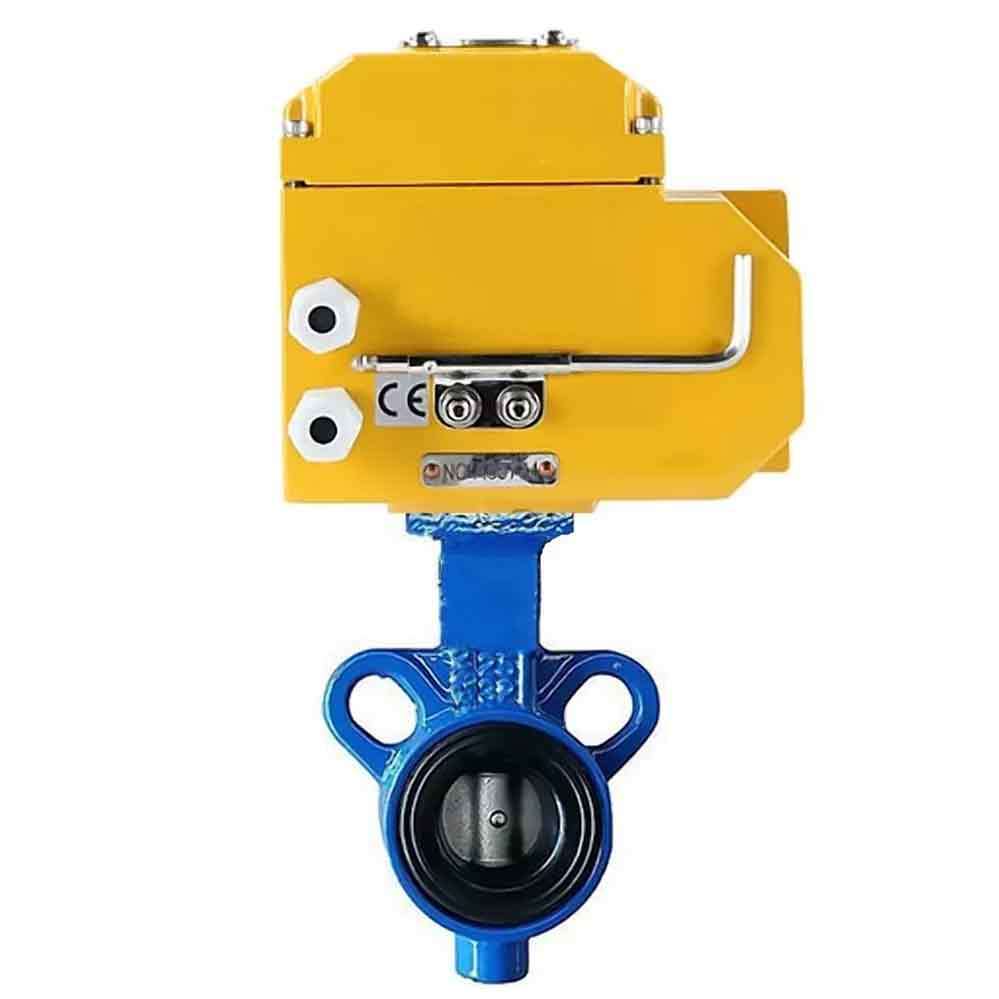

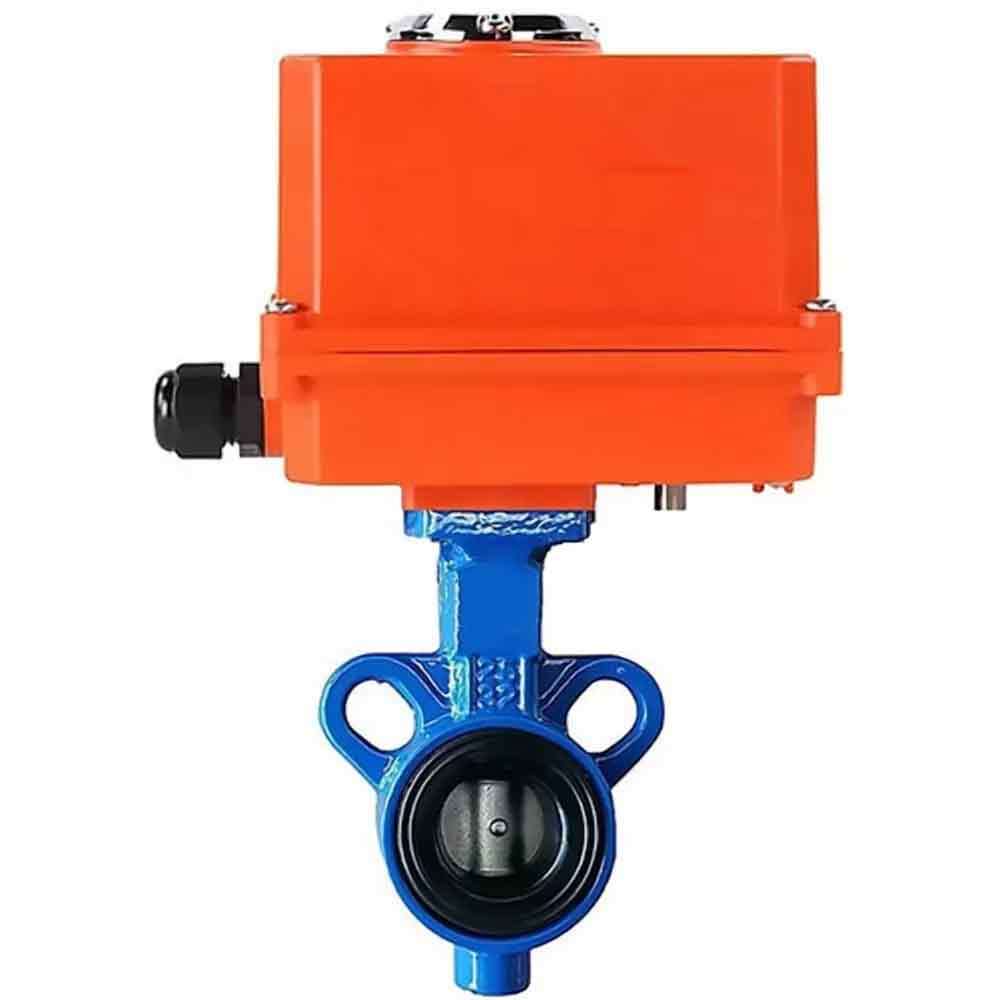

Características técnicas de la válvula de mariposa de agua DNOVA al-316l-epdm-DNOVA-110/220v, material del cuerpo - aleación de aluminio, material del disco - acero inoxidable AISI 316L, junta - EPDM, accionamiento por actuador eléctrico:
|
Diámetro nominal DN, mm |
25–32 |
|
Presión de funcionamiento PN, bar |
16 |
|
Temperatura del medio de trabajo t, В°C |
De -20 a +120 |
|
Medio de trabajo |
Agua fría y caliente, aire libre de aceite y grasa, otros medios neutrales para el material. |
|
Dirección del flujo |
Bidireccional |
|
Material del cuerpo |
aleación de aluminio |
|
Tipo de control |
Manual (mango) |
|
Opción adicional |
Posibilidad de instalación de actuador eléctrico o neumático. |
Materiales de la válvula de mariposa de agua DNOVA al-316l-epdm-DNOVA-110/220v, material del cuerpo - aleación de aluminio, material del disco - acero inoxidable AISI 316L, junta - EPDM, accionamiento por actuador eléctrico:
|
- |
Nombre de la pieza |
Material |
|
1 |
Cuerpo |
aleación de aluminio |
|
2 |
Junta del asiento |
EPDM |
|
3 |
Alfiler |
Acero inoxidable SS304 |
|
4 |
Desct |
Acero inoxidable 316L |
|
5 |
Provenir |
Acero inoxidable SS410 |
|
6 |
Anillo de sellado |
EPDM |
|
7 |
Lámina |
Acero |
|
8 |
Manejar |
Hierro dúctil |
|
9 |
Tornillo |
Acero inoxidable SS201 |
|
10 |
Empaquetadora |
Acero inoxidable SS201 |
|
11 |
Tuerca |
Acero inoxidable SS201 |
|
12 |
Empaquetadora |
Acero inoxidable SS201 |
B
Parámetros dimensionales de la válvula de mariposa de agua DNOVA al-316l-epdm-DNOVA-110/220v, material del cuerpo: aleación de aluminio, material del disco: acero inoxidable AISI 316L, junta: EPDM, accionamiento por actuador eléctrico:
| DN | Modelo de actuador eléctrico | Largo, mm | L1, mm | A, mm | C, mm | Peso, kg |
|---|---|---|---|---|---|---|
| 25 | 003В MINI | 36 | 123 | 93 | 113 | 2,45 |
| 25 | 003 | 36 | 123 | 93 | 113 | 3,15 |
| 32 | 003В MINI | 36 | 123 | 93 | 113 | 2,45 |
| 32 | 003 | 36 | 123 | 93 | 113 | 3,15 |
| 25 | 003В azul | 36 | 121 | 93 | 110,2 | 2,25 |
| 32 | 003В azul | 36 | 121 | 93 | 110,2 | 2,25 |
B
B
Características de los actuadores DNOVA 220V:
|
Modelo de actuador |
Esfuerzo de torsión |
Tiempo de trabajo |
|
Nuevo Méjico |
segundo |
|
|
DNOVA-003 220V MINI |
30 |
20 |
|
DNOVA 003 azul |
30 |
25 |
|
DNOVA-003 220V |
30 |
20 |
|
DNOVA-005 220V |
50 |
30 |
|
DNOVA-008 220V |
80 |
30 |
|
DNOVA-015 220V |
150 |
30 |
|
DNOVA-030 220V |
300 |
30 |
|
DNOVA-040 220V |
400 |
30 |
|
DNOVA-060 220V |
600 |
30 |
B
|
Modelo de actuador |
Fuerza |
Actual |
Peso |
Tamaño del tallo cuadrado |
|
Yo |
A |
kilogramo |
mm |
|
|
DNOVA-003 220V MINI |
8 |
0,15 |
1,4 |
11 |
|
DNOVA 003 azul |
25 |
0,1 |
1,2 |
11 |
|
DNOVA-003 220V |
9 |
0,15 |
2,1 |
11 |
|
DNOVA-005 220V |
10 |
0,25 |
3,6 |
14 |
|
DNOVA-008 220V |
10 |
0,25 |
3,6 |
14 |
|
DNOVA-015 220V |
15 |
0,33 |
4,6 |
17 |
|
DNOVA-030 220V |
45 |
0,31 |
13,4 |
22 |
|
DNOVA-040 220V |
60 |
0,33 |
13,8 |
22 |
|
DNOVA-060 220V |
90 |
0,33 |
14 |
27 |
