Descripción

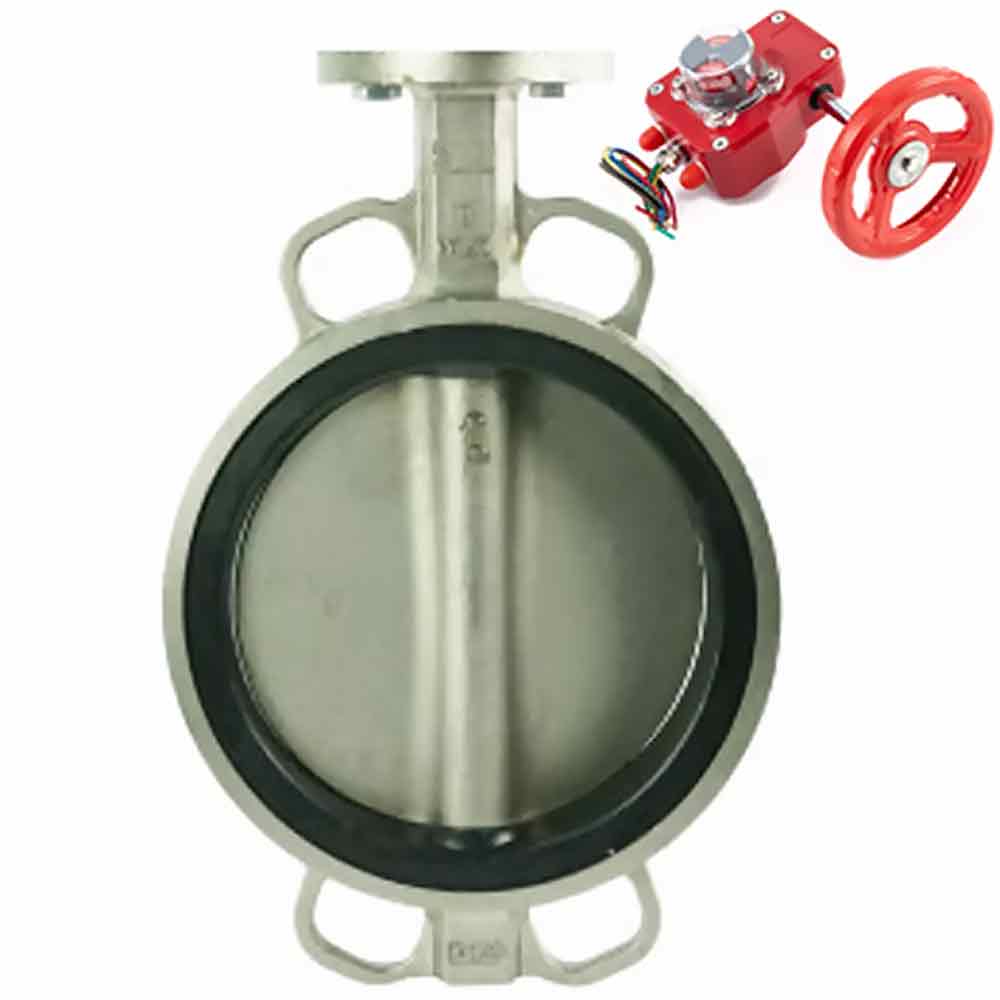

La válvula de mariposa DNOVA está diseñada para su uso como válvula de cierre o regulación para el control de flujo en sistemas de suministro de calor, sistemas de suministro de agua, en procesos tecnológicos de las industrias alimentaria, química, de petróleo y gas, de pulpa y papel, así como en sistemas de suministro de agua.
B
B
B
Dimensiones y dimensiones de válvulas de mariposa de agua DNOVA 316L-EPDM-HGBF, material del cuerpo - acero inoxidable AISI 316L, material del disco - acero inoxidable AISI 316L, junta - EPDM, accionadas por engranajes:
| DN | Dimensiones, mm | ||||||||||
| H1 | H2 | Dm | Dk | Yo | S | GK | G˜C | n - d | do | F | |
| 40 | 56 | 110 | 71 | 88 | 33 | 9 | 50 | 110 | 4 - 18 | 73 | 123 |
| 50 | 76 | 162 | 73 | 90 | 45 | 9 | 50 | 125 | 4 - 18 | 73 | 123 |
| 65 | 89 | 175 | 85 | 103 | 48 | 9 | 50 | 145 | 4 - 18 | 73 | 123 |
| 80 | 95 | 181 | 100 | 116 | 49 | 9 | 50 | 160 | 8 - 18 | 73 | 123 |
| 100 | 114 | 200 | 131 | 151 | 55 | 11 | 50 | 180 | 4 - 18 | 73 | 123 |
| 125 | 127 | 213 | 155 | 174 | 58 | 14 | 70 | 210 | 4 - 18 | 73 | 123 |
| 150 | 140 | 225 | 184 | 205 | 59 | 14 | 70 | 240 | 4 - 23 | 73 | 123 |
| 200 | 177 | 260 | 234 | 255 | 64 | 17 | 102 | 295 | 4 - 23 | 108 | 180 |
| 250 | 203 | 292 | 288 | 315 | 70 | 22 | 102 | 355 | 4 - 27 | 108 | 180 |
| 300 | 242 | 337 | 340 | 375 | 80 | 22 | 125 | 410 | 4 - 27 | 108 | 180 |
B
B
Materiales de las válvulas de mariposa de agua DNOVA 316L-EPDM-HGBF, material del cuerpo - acero inoxidable AISI 316L, material del disco - acero inoxidable AISI 316L, sello - EPDM, operado por engranajes:
|
- |
Nombre |
Material |
|
1 |
Cuerpo |
Acero inoxidable AISI 316L/03X16H15M3 |
|
2 |
Bofetada |
EPDM |
|
3 |
Desct |
Acero inoxidable AISI 316L |
|
4 |
Provenir |
Acero inoxidable AISI 316L |
|
5 |
Semental |
Acero inoxidable AISI 316L |
|
6 |
Cojinete |
PTFE |
|
7 |
Anillo |
NBR (nitrilo) |
|
8 |
Manejar |
Acero carbono |
