Descripción
Las válvulas de mariposa DNOVA están diseñadas para su uso como válvulas de cierre o regulación para el control de caudal en sistemas de suministro de calor y agua, así como en procesos tecnológicos en las industrias alimentaria, química, petrolera y gasística, papelera y otras. Las válvulas de mariposa deben instalarse únicamente entre bridas de collar.
Los actuadores eléctricos de cuarto de vuelta DNOVA están diseñados para el control remoto y local de válvulas de cierre de tuberías con válvula de cuarto de vuelta. Se utilizan en diversos sectores de la economía nacional: gas, petróleo, metalurgia, industria alimentaria, vivienda y servicios públicos, etc.
B
B
B

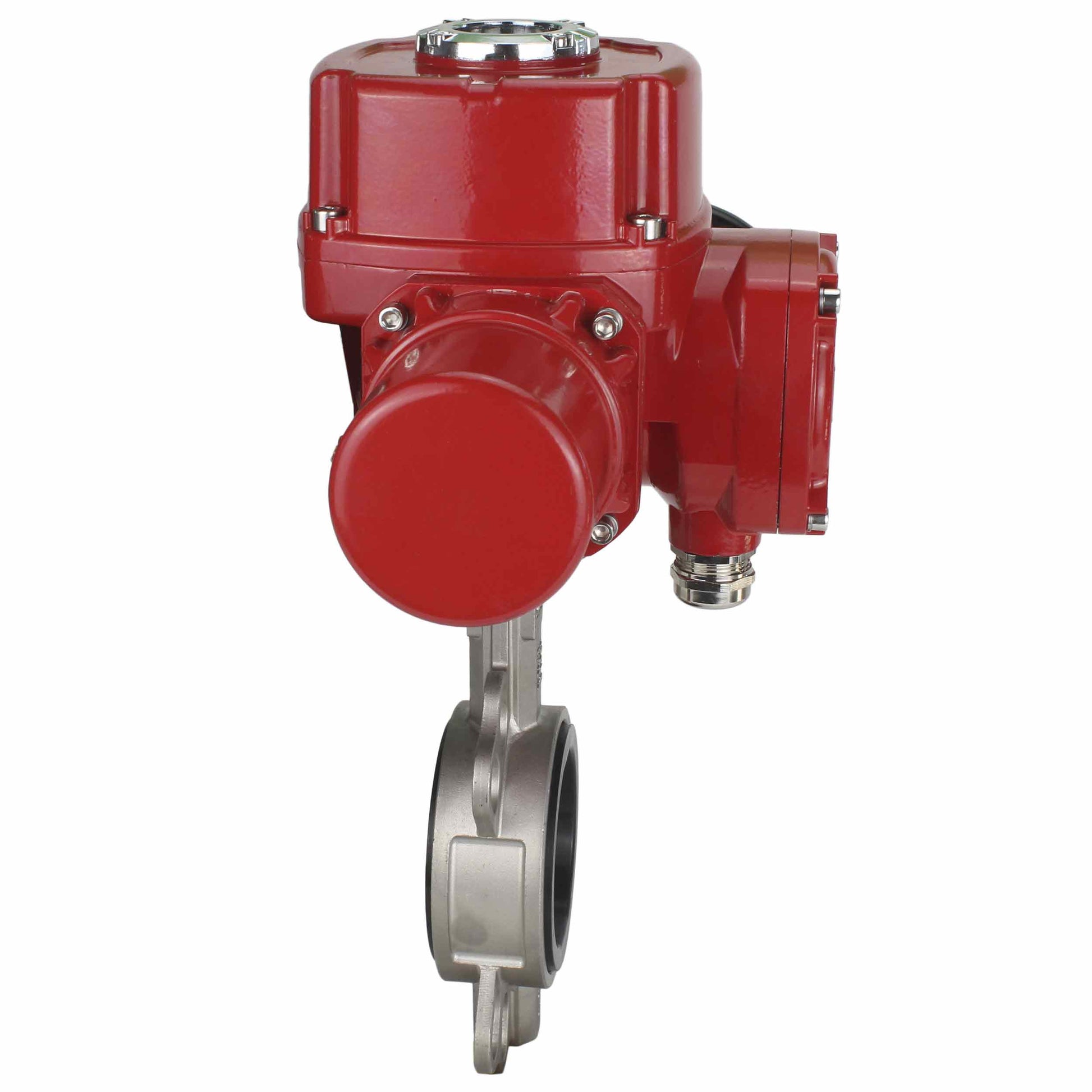

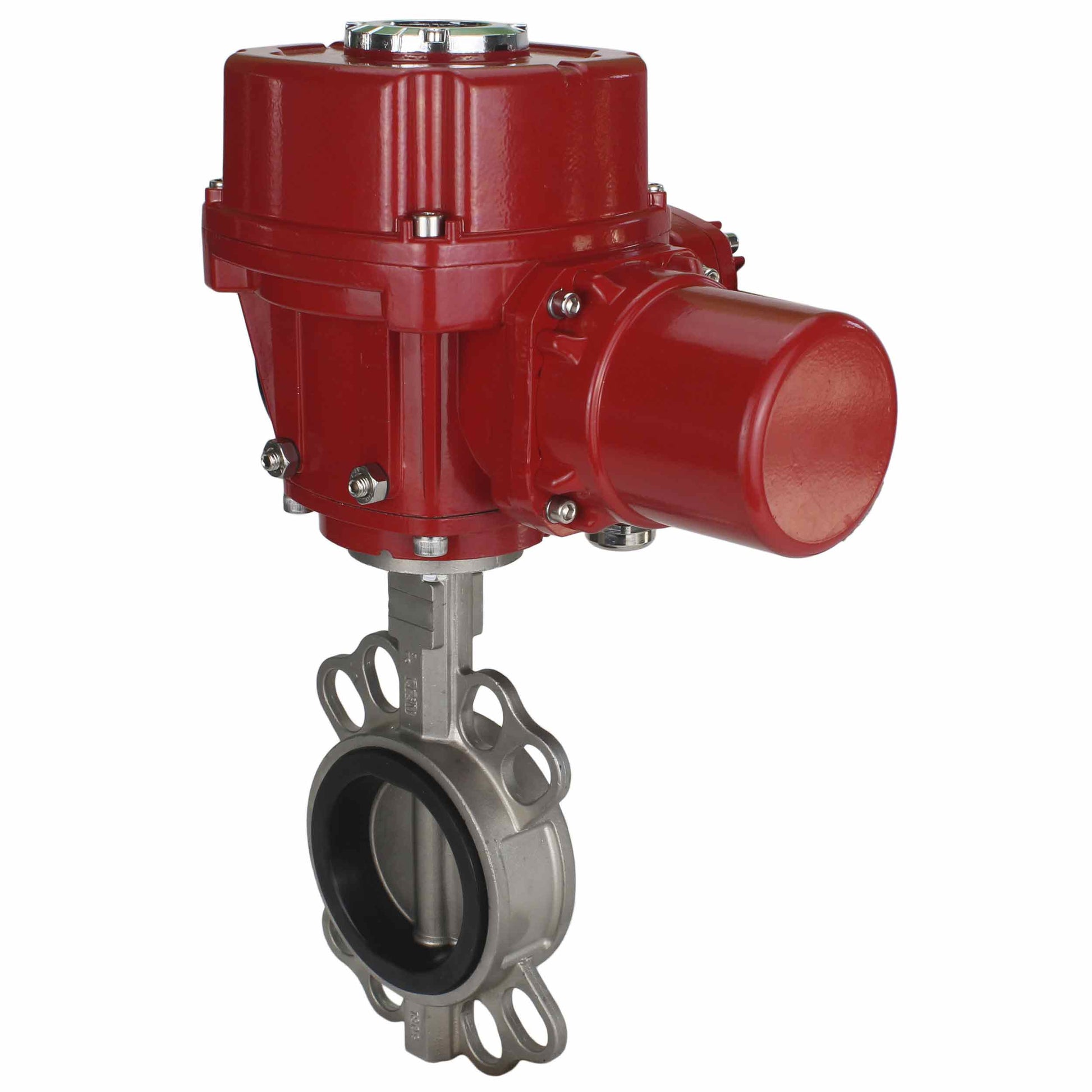

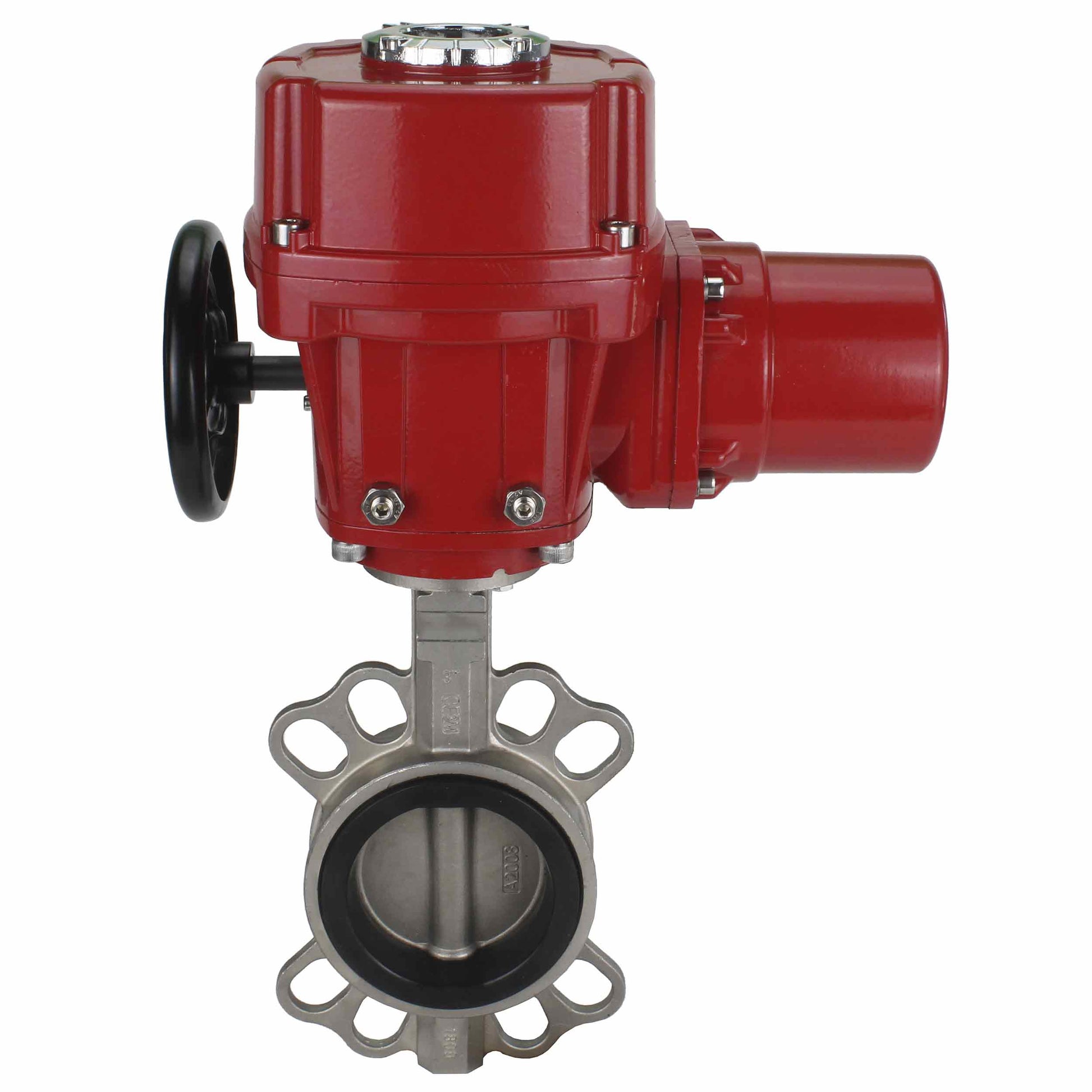

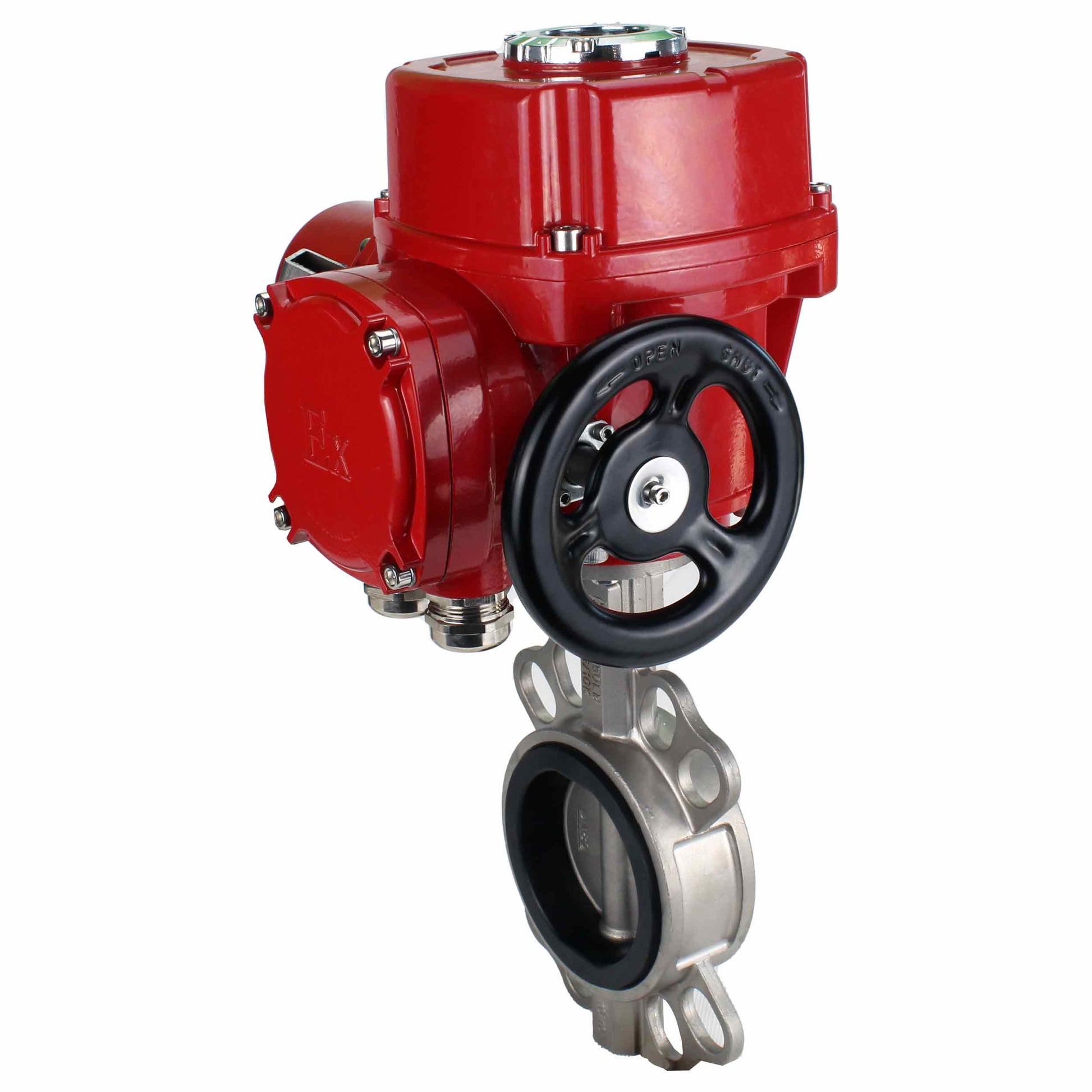

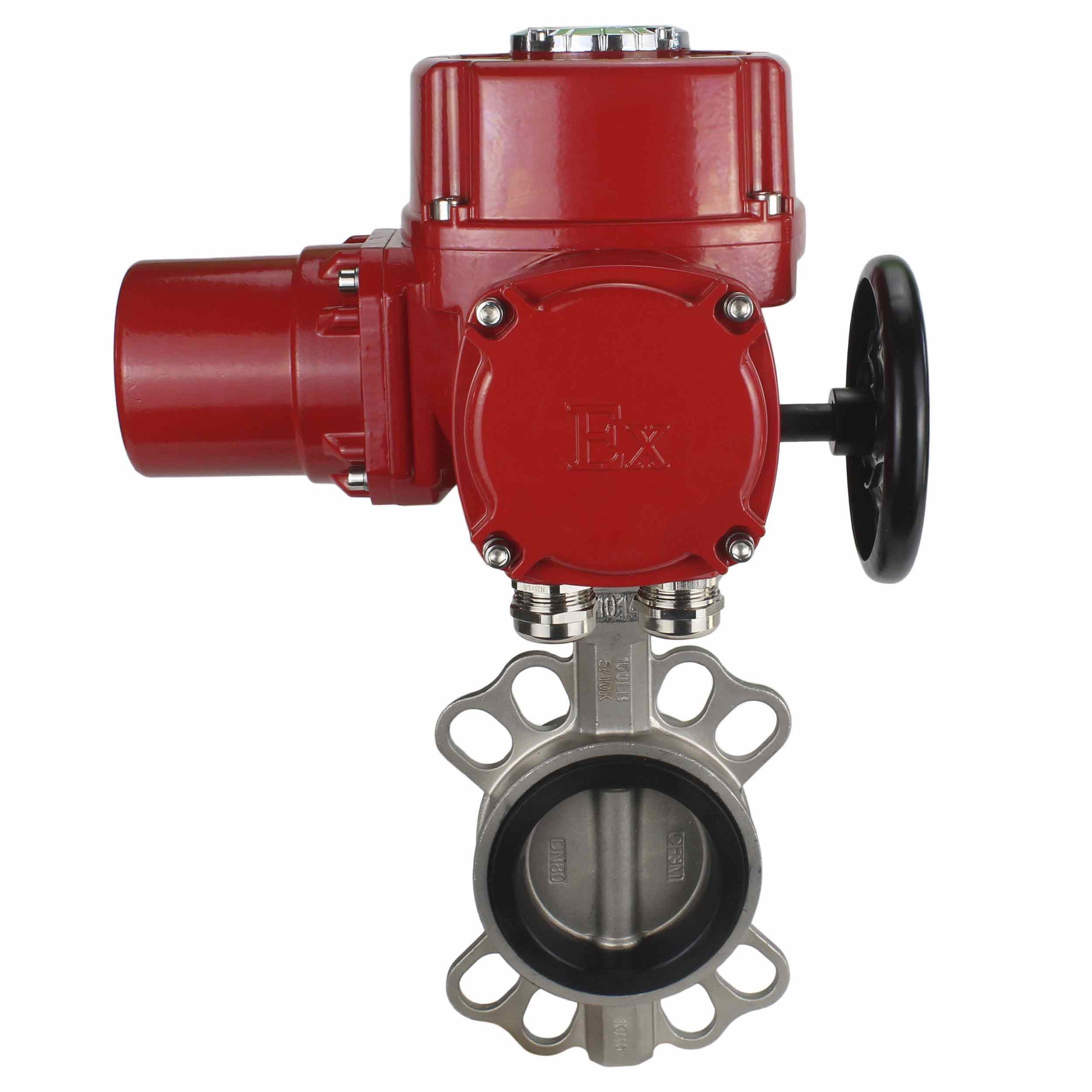

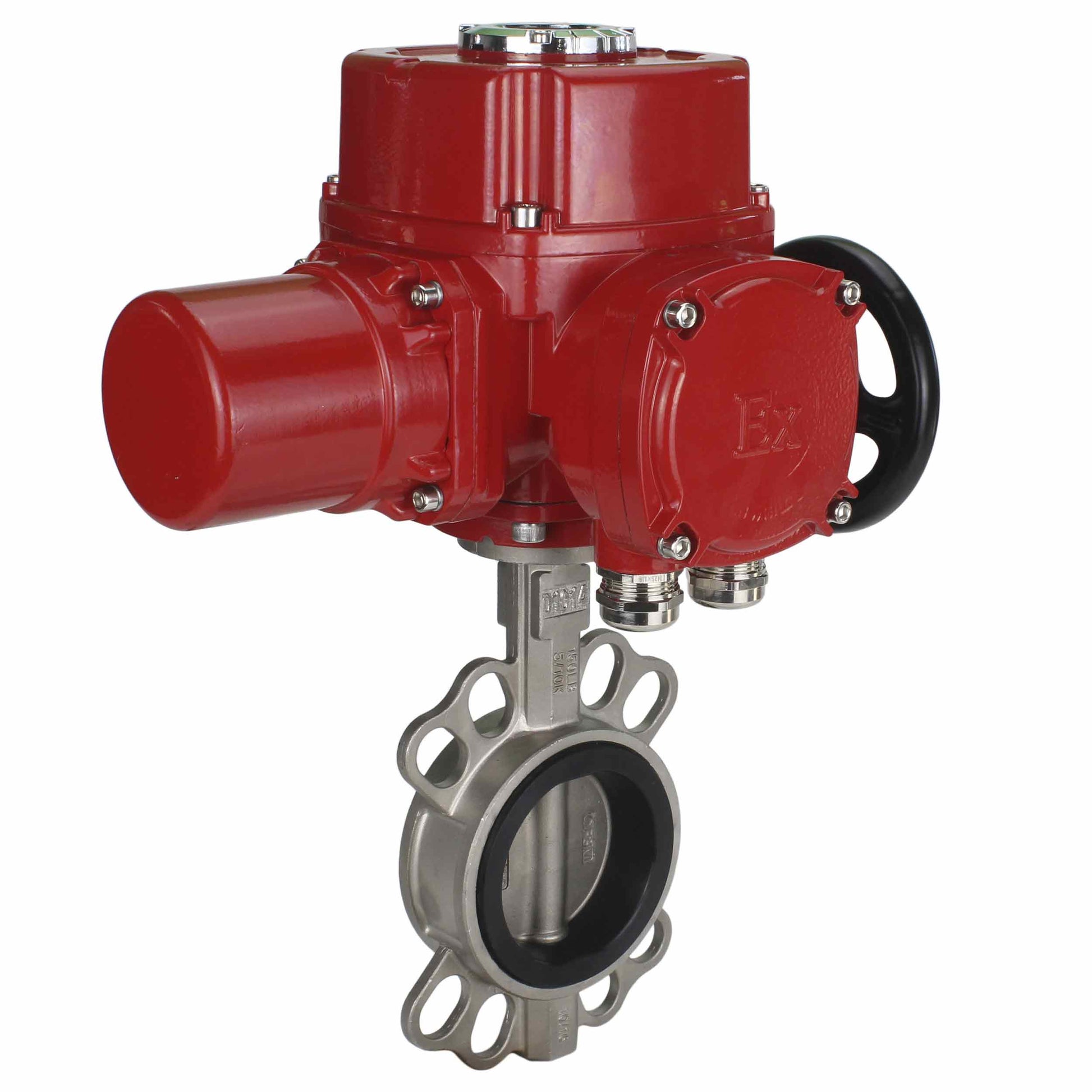

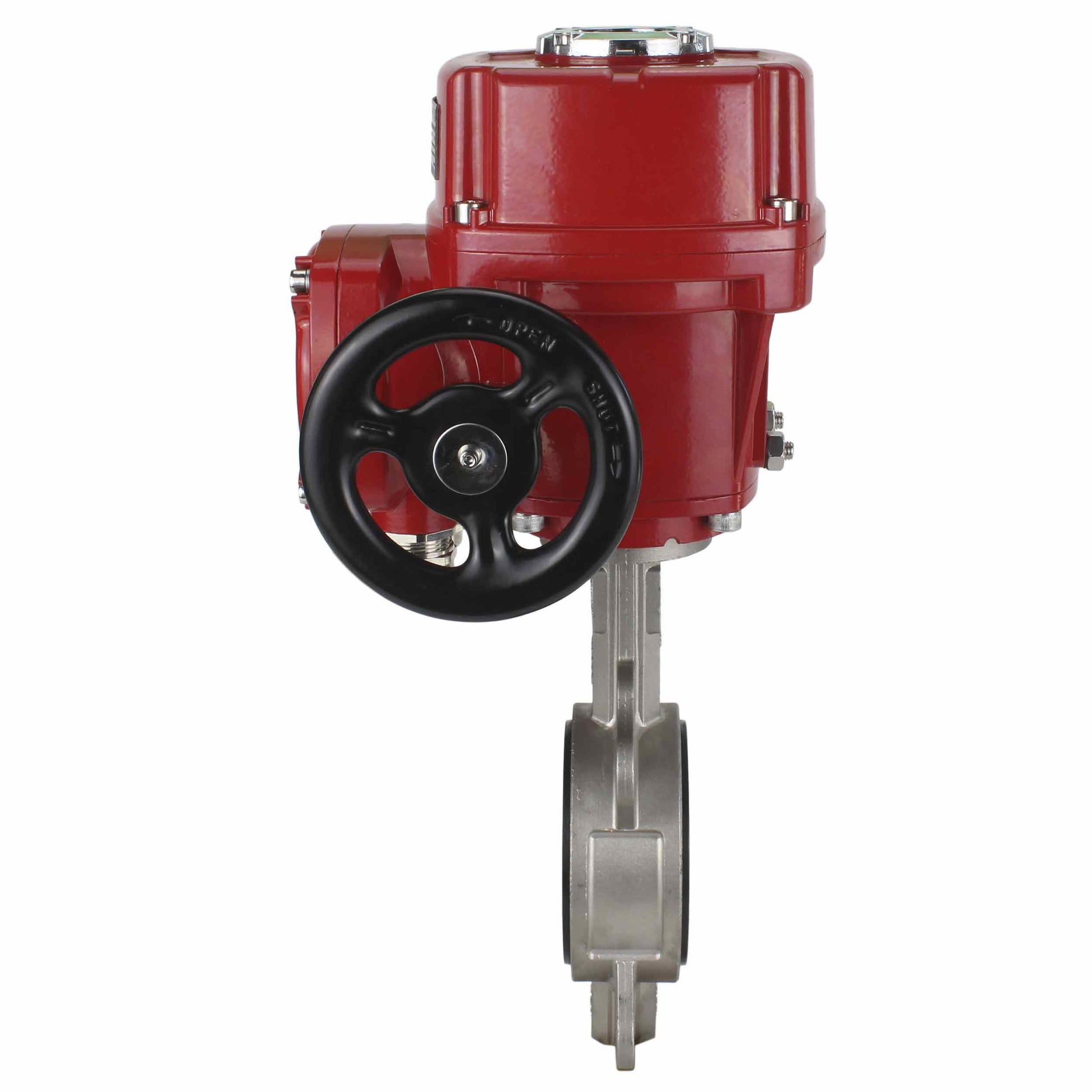

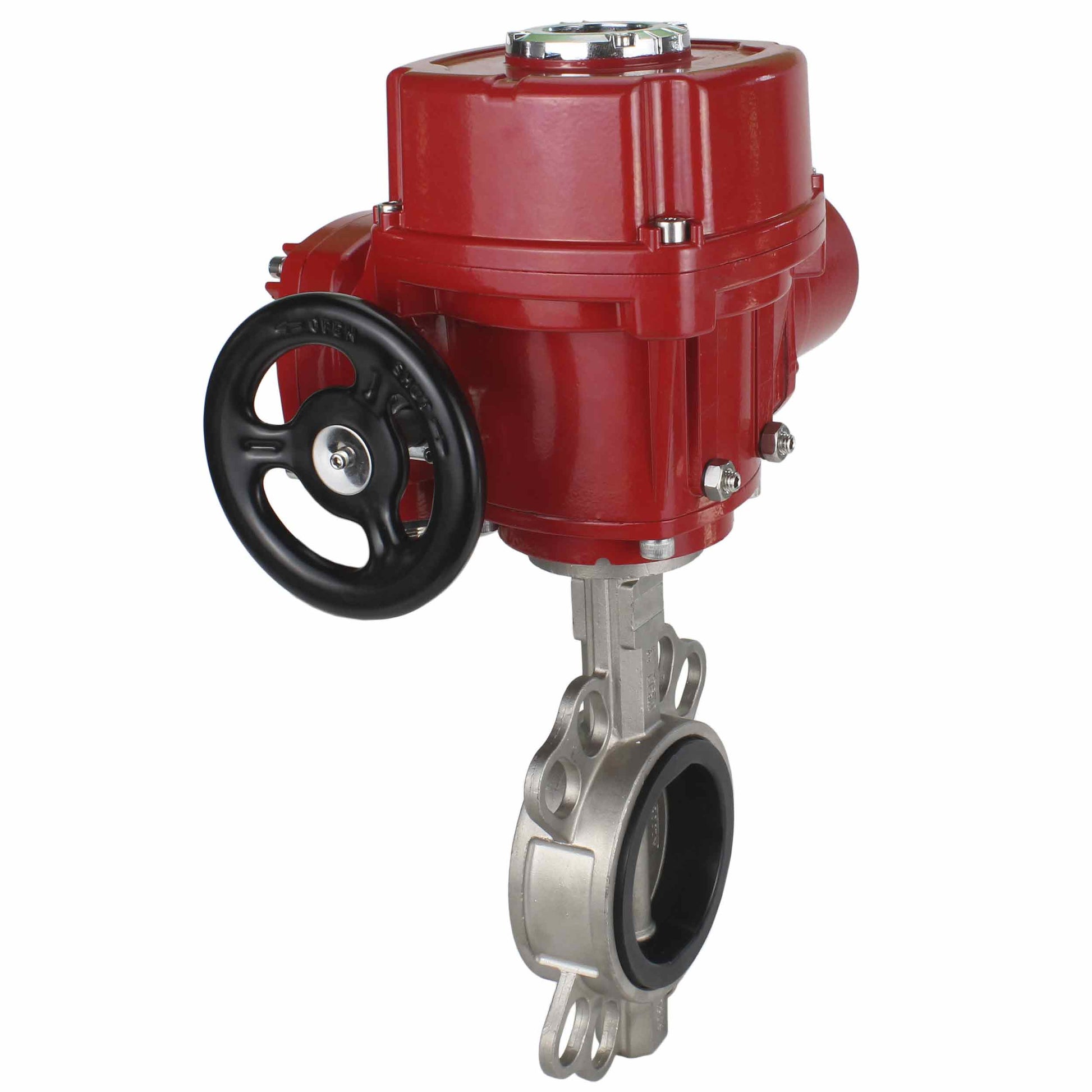

Características técnicas de la válvula de mariposa de agua DNOVA 316l-316l-epdm-DNOVA-qt-wm-ex-380v, material del cuerpo - acero inoxidable AISI 316L, material del disco - acero inoxidable AISI 316L, junta - EPDM, accionamiento por actuador eléctrico:
| Diámetro nominal DN, mm | 40 – 300 |
| Presión nominal PN, MPa (kg/cm²) | 1.6 (16) |
| Dirección del flujo | bidireccional |
| Temperatura del medio de funcionamiento t, °C | de -20 a +85 para NBR de -20 a +120 para EPDM de -10 a +180 para PTFE |
| Medio de operación | EPDM: agua fría y caliente, aire libre de aceite y grasa, otros medios neutrales para el material PTFE: agua, álcalis, ácidos, disolventes y oxidantes NBR: agua, aceites minerales, hidrocarburos, aceites, grasas |
| Conexión de tubería | entre bridas |
B
Parámetros dimensionales de la válvula de mariposa de agua DNOVA 316l-316l-epdm-DNOVA-qt-wm-ex-380v, material del cuerpo: acero inoxidable AISI 316L, material del disco: acero inoxidable AISI 316L, sello: EPDM, accionamiento por actuador eléctrico:
| DN | Modelo de actuador | A, mm | Mmm | Re, mm | Largo, mm | L1, mm |
| DN40 | QT-W (M)-010 | 110 | 281 | G 120 | 215 | 310 |
| DN50 | QT-W (M)-010 | 162 | 281 | G 120 | 215 | 310 |
| DN65 | QT-W (M)-010 | 175 | 281 | G 120 | 215 | 310 |
| DN80 | QT-W (M)-010 | 181 | 281 | G 120 | 215 | 310 |
| DN100 | QT-W (M)-010 | 200 | 281 | G 120 | 215 | 310 |
| DN125 | QT-W (M)-010 | 213 | 281 | G 120 | 215 | 310 |
| DN150 | QT-W (M)-015 | 225 | 281 | G 120 | 215 | 310 |
| DN200 | QT-W (M)-040 | 260 | 276 | G 180 | 270 | 350 |
| DN250 | QT-W (M)-040 | 292 | 276 | G 180 | 270 | 350 |
| DN300 | QT-W (M)-060 | 337 | 300 | 250 g | 311 | 410 |
B
Materiales de la válvula de mariposa de agua DNOVA 316l-316l-epdm-DNOVA-qt-wm-ex-380v, material del cuerpo - acero inoxidable AISI 316L, material del disco - acero inoxidable AISI 316L, junta - EPDM, accionamiento por actuador eléctrico:
|
- |
Nombre |
Material |
|
1 |
Cuerpo |
Acero inoxidable AISI 316L |
|
2 |
Bofetada |
EPDM |
|
3 |
Desct |
Acero inoxidable AISI 316L |
|
4 |
Provenir |
Acero inoxidable AISI 316L |
|
5 |
Semental |
Acero inoxidable AISI 316L |
|
6 |
Cojinete |
PTFE |
|
7 |
Anillo de sellado |
NBR (nitrilo) |
|
8 |
Manejar |
Acero carbono |
B
Características de los actuadores DNOVA QT-W (M) EX 380V:
| Modelo de actuador |
Esfuerzo de torsión, Nuevo Méjico |
Tiempo de ciclo, segundo |
Fuerza, O |
| QT-W (M)-005 380 V | 50 | 30 | 25 |
| QT-W (M)-010 380 V | 100 | 30 | 30 |
| QT-W (M)-015 380 V | 150 | 30 | 40 |
| QT-W (M)-020 380 V | 200 | 30 | 50 |
| QT-W (M)-030 380V | 300 | 30 | 60 |
| QT-W (M)-040 380 V | 400 | 30 | 90 |
| QT-W (M)-060 380 V | 600 | 30 | 120 |
| QT-W (M)-120 380V | 1200 | 30 | 180 |
| QT-W (M)-180 380V | 1800 | 30 | 250 |
| QT-W (M)-300 380 V | 3000 | 60 | 370 |
| QT-W (M)-500 380 V | 5000 | 60 | 550 |
B
| Modelo de actuador |
Actual, A |
Peso, kilogramo |
Tallo de tamaño cuadrado, mm |
| QT-W (M)-005 380 V | 0,35 | 7,6 | 17x17 |
| QT-W (M)-010 380 V | 0,48 | 7,8 | 17x17 |
| QT-W (M)-015 380 V | 0,55 | 8 | 17x17 |
| QT-W (M)-020 380 V | 0,65 | 12,7 | 22x22 |
| QT-W (M)-030 380V | 0,75 | 12,8 | 22x22 |
| QT-W (M)-040 380 V | 0,95 | 13 | 22x22 |
| QT-W (M)-060 380 V | 1,1 | 21,2 | 27x27 |
| QT-W (M)-120 380V | 1,3 | 23,2 | 27x27 |
| QT-W (M)-180 380V | 1,5 | 23,5 | 27x27 |
| QT-W (M)-300 380 V | 1,6 | 37,5 | 36x36 |
| QT-W (M)-500 380 V | 1,7 | 38 | 36x36 |
