Descripción
Una válvula de bola de acero inoxidable es un dispositivo fiable y versátil para controlar el flujo de líquidos y gases en diversos sectores industriales. Fabricada en acero inoxidable resistente a la corrosión, posee una alta resistencia y soporta altas temperaturas y presiones. Las válvulas de bola son fáciles de operar, proporcionan un sellado seguro y minimizan el riesgo de fugas, lo que las convierte en la opción ideal para la industria del petróleo y el gas, plantas de tratamiento de agua, la industria alimentaria y otras áreas donde se requiere una válvula fiable y duradera para regular el flujo de sustancias.
B

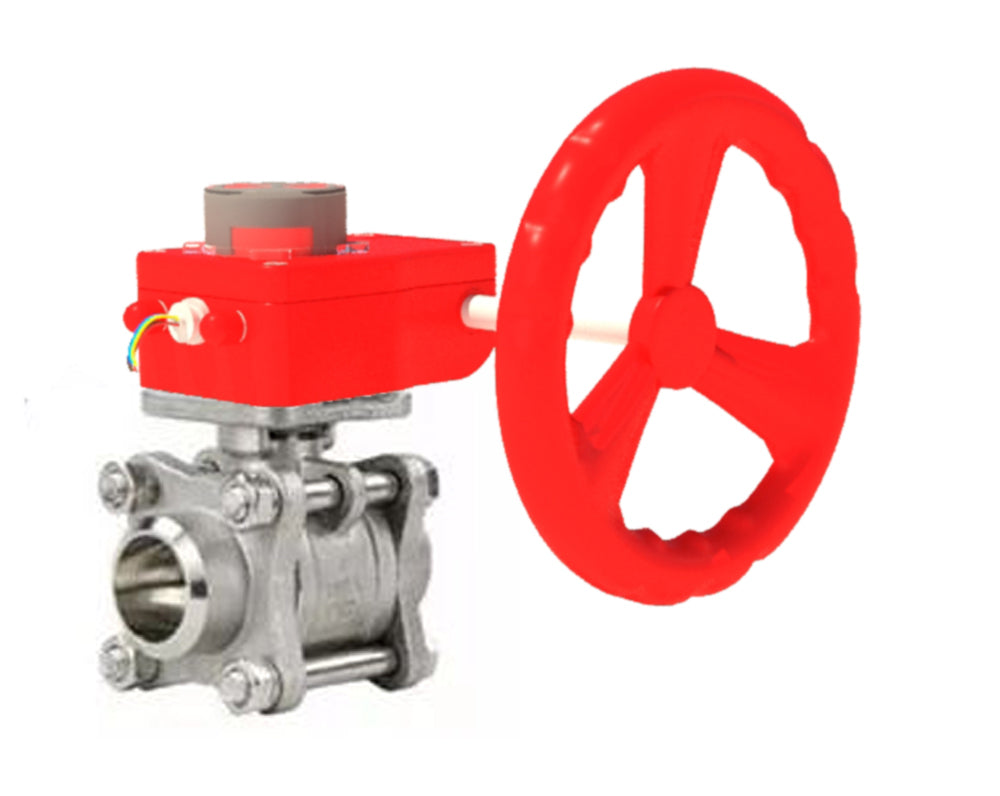

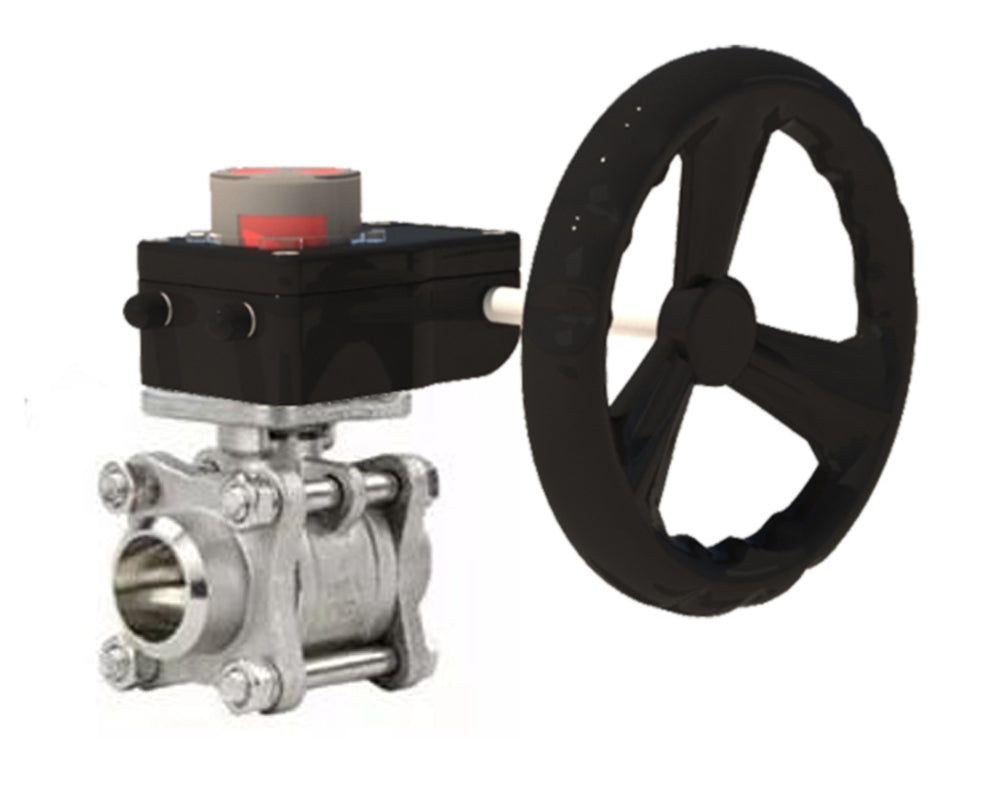

Datos técnicos de las válvulas de bola DNOVA BV3232P-FP-W-ISO DN10-100 RU63, cuerpo SS316 con reductor HGB
| Diámetro nominal DN, mm | 10-100 |
| Presión de trabajo PN, bar | 63 |
| Temperatura del entorno de trabajo t, °C | de -20 a +200 |
| Entorno de trabajo | agua, vapor, productos derivados del petróleo y otros medios líquidos o gaseosos que sean neutros para los materiales del grifo |
| Conexión a la tubería | soldadura/soldadura |
| Tipo de sección de flujo | paso completo |
| Tipo de control | manual (mango) |
| Suma | Es posible la instalación de accionamiento eléctrico o neumático (ISO 5211-2001) |
B
B
Boceto de válvulas de bola DNOVA BV3232P-FP-W-ISO Du10-100 RU63, cuerpo SS316 con reductor HGB
B
B
Dimensiones generales y de instalación de válvulas de bola DNOVA BV3232P-FP-W-ISO DN10-100 RU63, cuerpo SS316 con reductor HGB
| DN | Re, mm | Lb±1,5, mm | L1, mm | Alto 1, mm | H2, mm |
| 10 | 10 | 63 | 84 | 73 | 38.9 |
| 15 | 15 | 65 | 84В | 73 | 40 |
| 20 | 20 | 75 | 84 | 73 | 43.9 |
| 25 | 25 | 83 | 84 | 73 | 53 |
| 32 | 32 | 98 | 84 | 73 | 56 |
| 40 | 40 | 112 | 84 | 73 | 60 |
| 50 | 50 | 135 | 84 | 73 | 75 |
| 65 | 65 | 175 | 102 | 78 | 97 |
| 80 | 80 | 198 | 102 | 78 | 112 |
| 100 | 100 | 246 | 102 | 78 | 122 |
B
B
Boceto detallado de válvulas de bola DNOVA BV3232P-FP-W-ISO DN10-100 RU63, cuerpo SS316 con reductor HGB
B
Materiales de las piezas de las válvulas de bola DNOVA BV3232P-FP-W-ISO DN10-100 RU63, cuerpo SS316 con reductor HGB
| N.º de artículo | Nombre de la pieza | Material | Cantidad |
| 1 | Marco | SS316 | 1 |
| 2 | Válvula de bola | S304/S316 | 1 |
| 3 | Tornillo | S201/S304 | 4~6 |
| 4 | tornillo | S201/S304 | 4~6 |
| 5 | Caza de focas | PTFE | 1 |
| 6 | Existencias | Acero inoxidable 304/acero inoxidable 316 | 1 |
| 7 | Sello | S201/S304 | 1 |
| 8 | tornillo | S201/S304 | 1 |
| 9 | Tapa | WCB/CF8/CF8M | 2 |
| 10 | Anillos de sillín | PPL | 2 |
| 11 | Arandela de empuje | PTFE | 1 |
| 12 | Palanca | S201/S304 | 1 |
| 13 | Mango de concha | CLORURO DE POLIVINILO | 1 |
| 14 | Tapón | S201/S304 | 1 |
| 15 | Anillo de sellado | VITON | 1 |
B
B
| DN | T, mm | C, mm | Par motor, Nm | ISO5211 | Peso, kg |
| 10 | 131 | 9 | 3 | F03/F04 | 0.578 |
| 15 | 131 | 9 | 6 | F03/F04 | 0.645 |
| 20 | 131 | 9 | 6 | F03/F04 | 0.810 |
| 25 | 167 | 11 | 6 | F04/F05 | 1.085 |
| 32 | 167 | 11 | 7.5 | F04/F05 | 1.66 |
| 40 | 193 | 14 | 18 | F05/F07 | 2.195 |
| 50 | 193 | 14 | 28 | F05/F07 | 3.025 |
| 65 | 242 | 17 | 32 | F07/F10 | 5.910 |
| 80 | 272 | 17 | 38 | F07/F10 | 8.135 |
| 100 | 295 | 17 | 80 | F07/F10 | 15.15 |
