How it works
Electric quarter-turn actuator
The number that matters
Max. medium temperature
200°C
The highest medium temperature this valve is rated for.
Construction
Parts and materials
Applications
Media and industries
- Agua
- Aire
- Productos derivados del petróleo
- Suministro de agua
- Suministro de calor
Una válvula de bola de acero inoxidable es un dispositivo fiable y versátil para controlar el flujo de líquidos y gases en diversos sectores industriales. Fabricada en acero inoxidable resistente a la corrosión, posee una alta resistencia y soporta altas temperaturas y presiones. Las válvulas de bola son fáciles de operar, proporcionan un sellado seguro y minimizan el riesgo de fugas, lo que las convierte en la opción ideal para la industria del petróleo y el gas, plantas de tratamiento de agua, la industria alimentaria y otras áreas donde se requiere una válvula fiable y duradera para regular el flujo de sustancias.
B
B

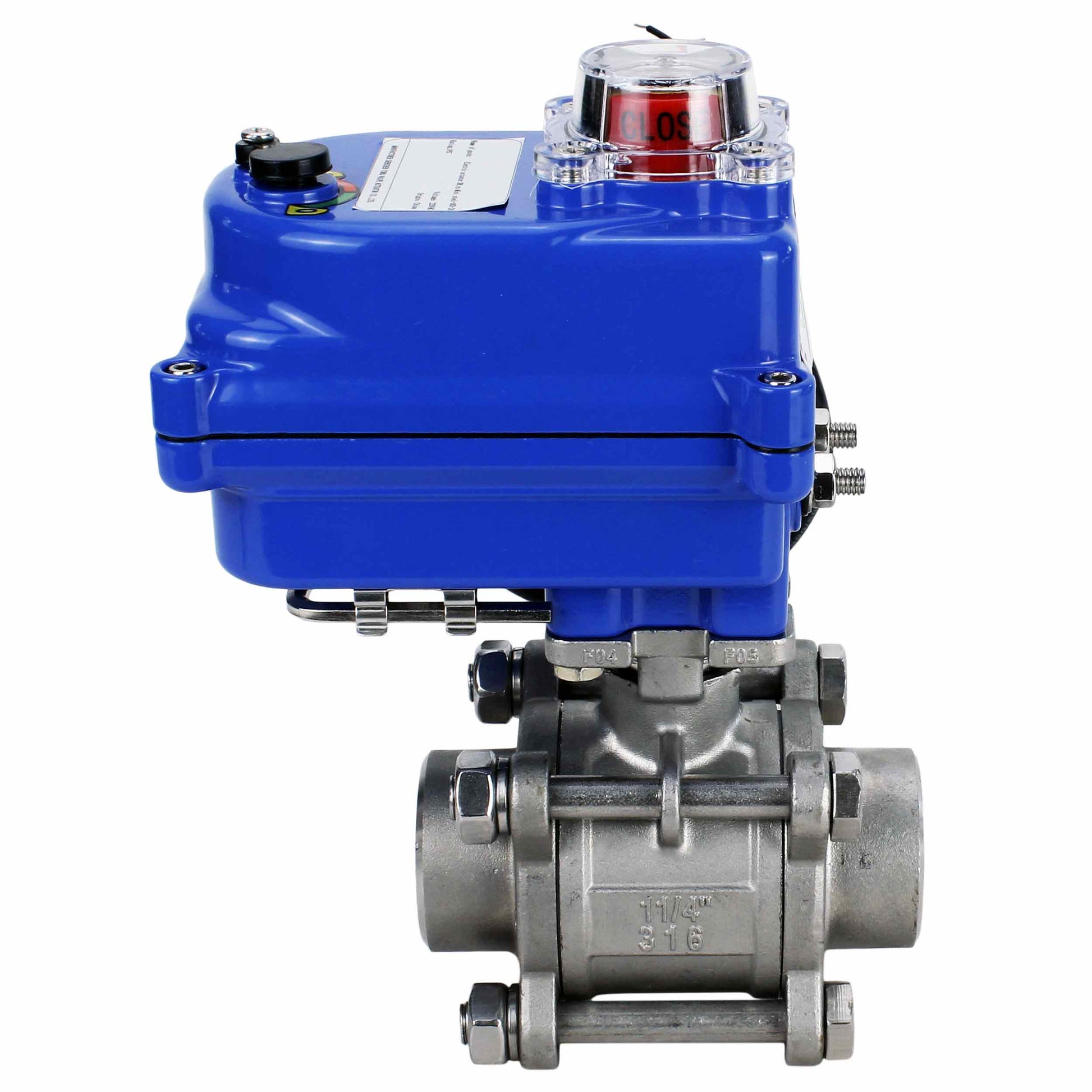

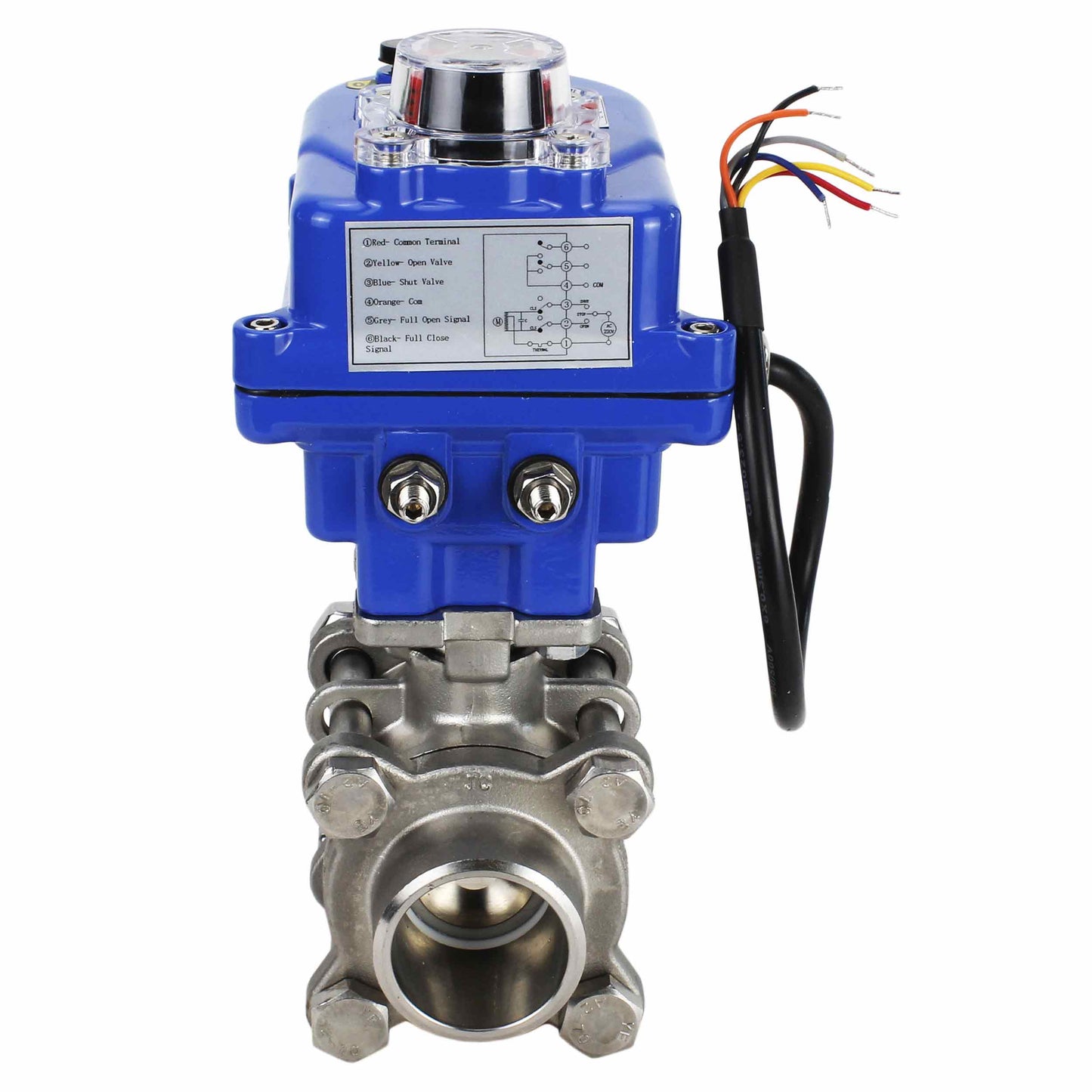

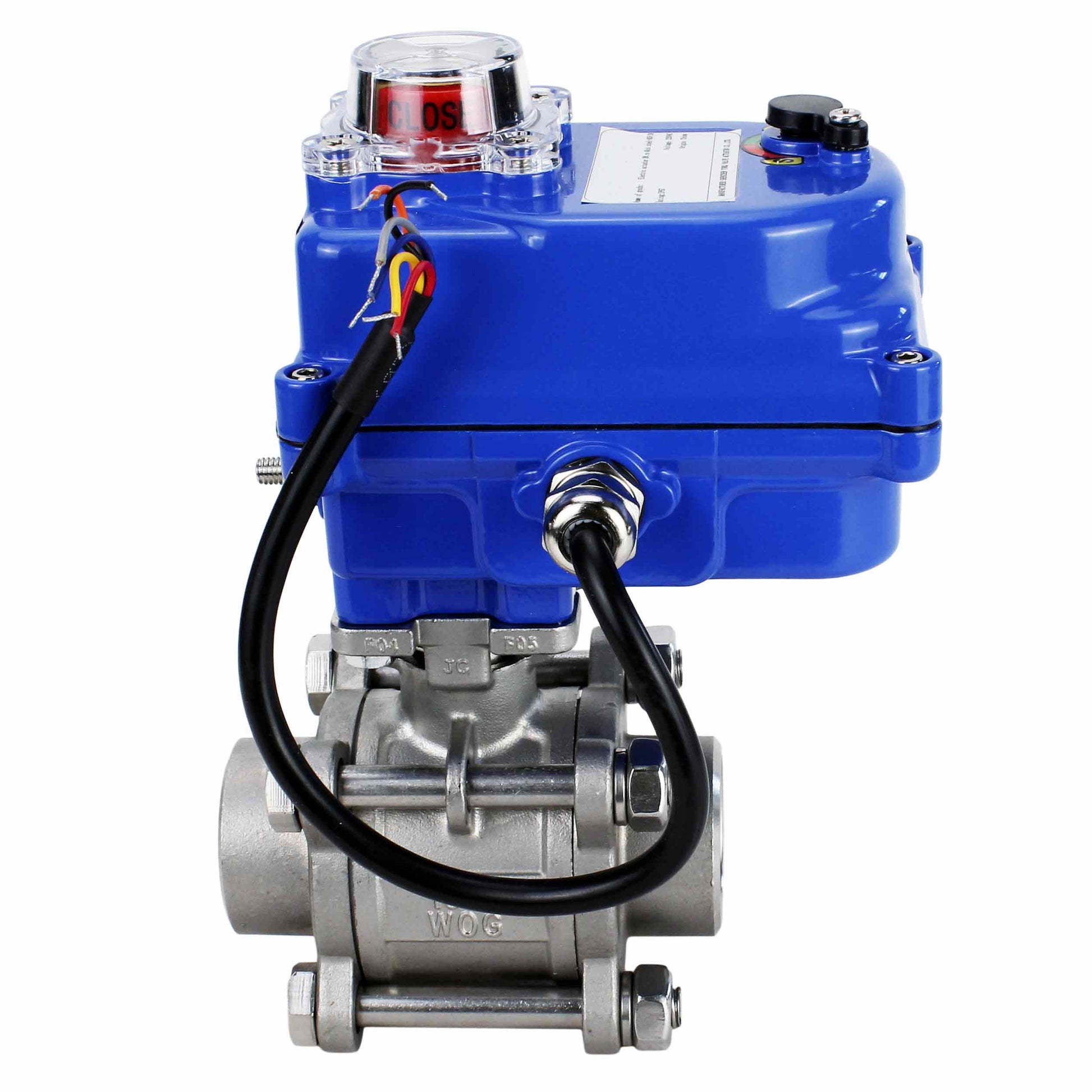

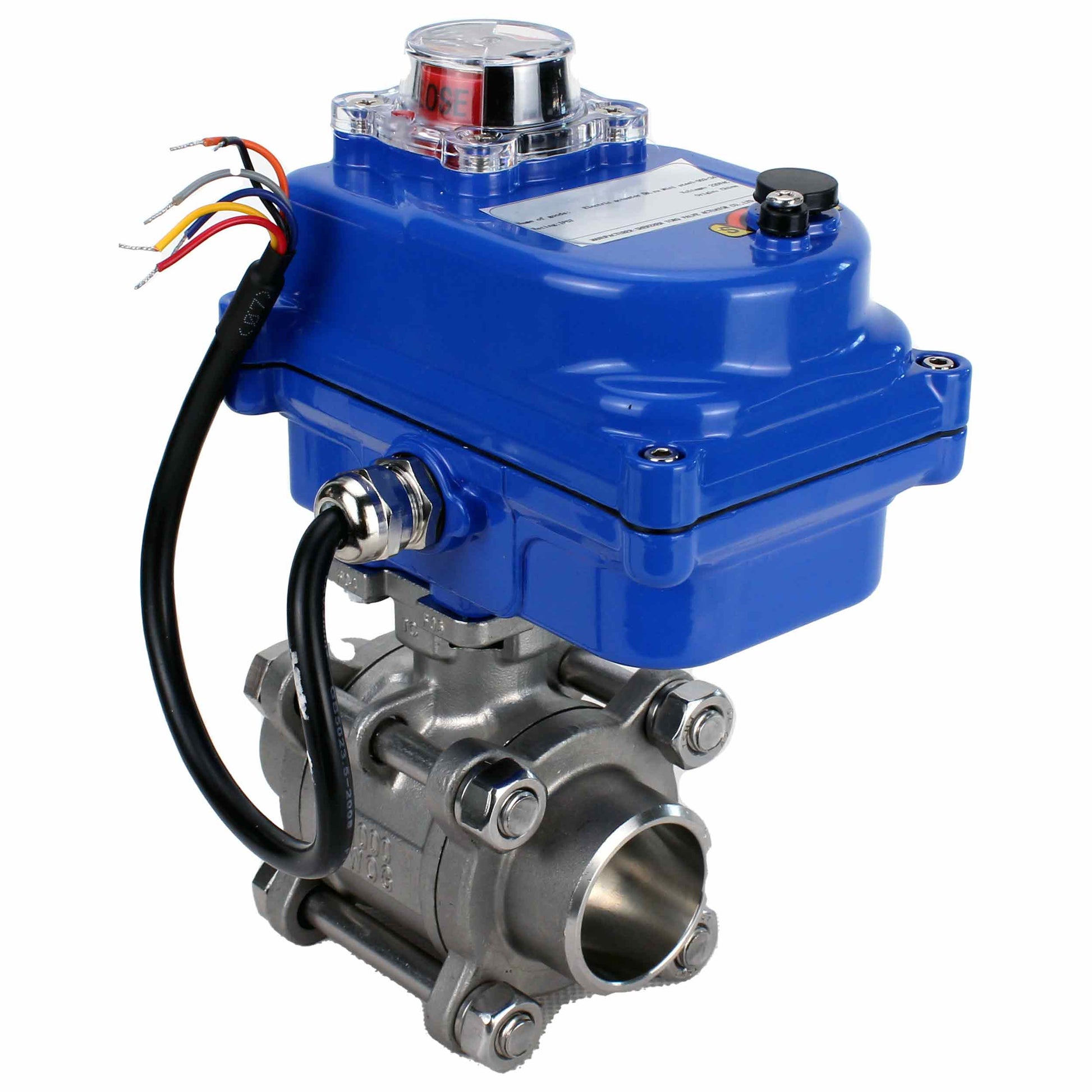

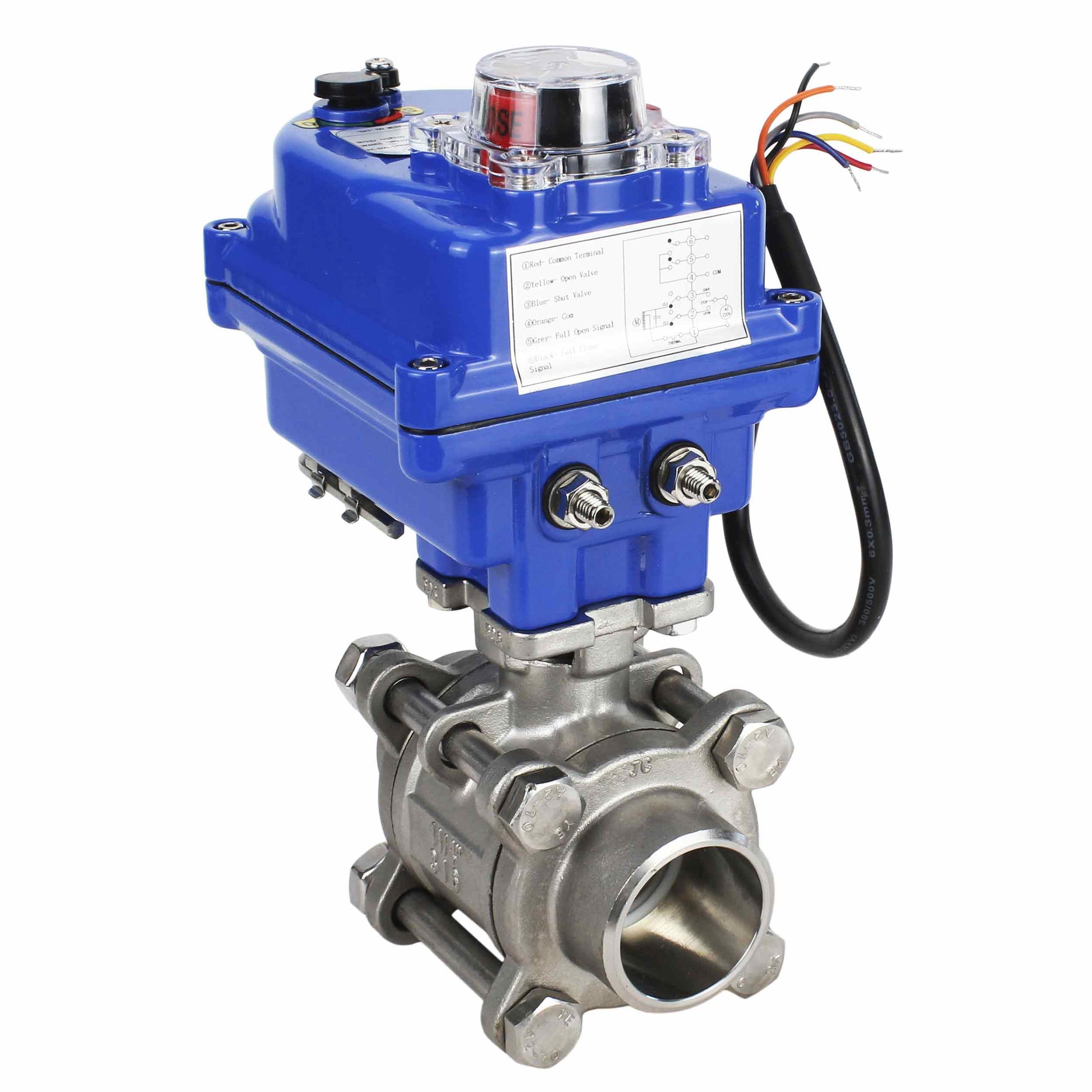

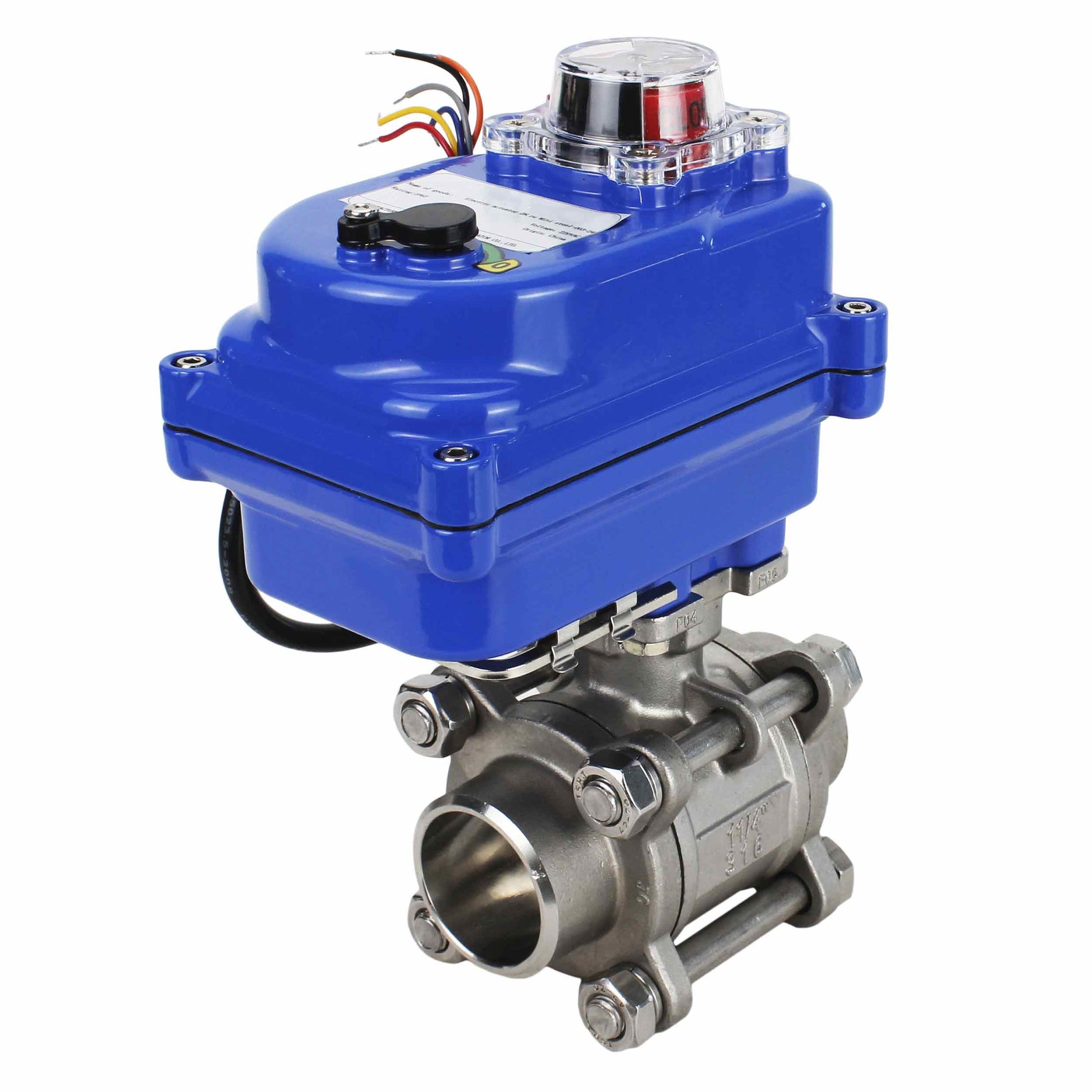

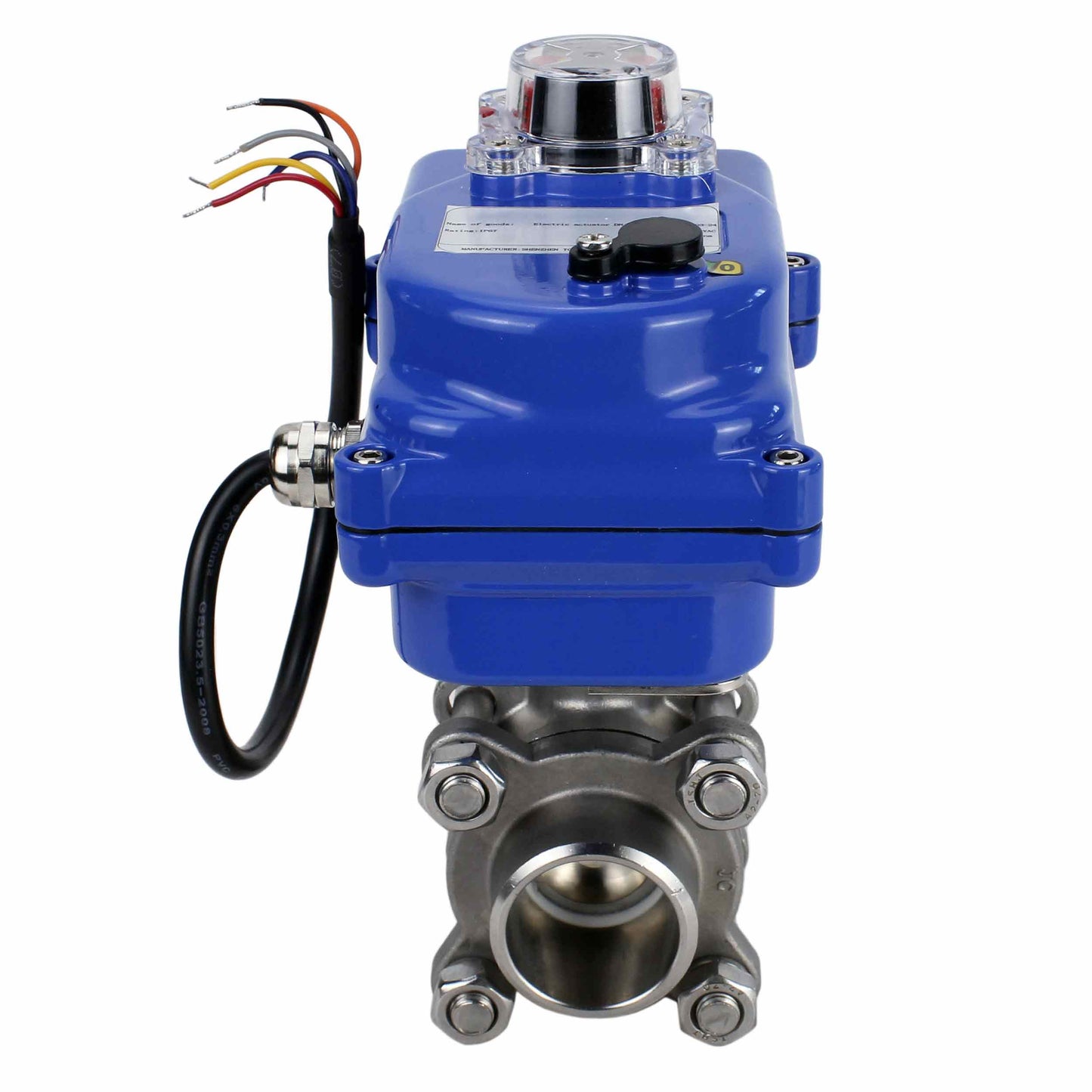

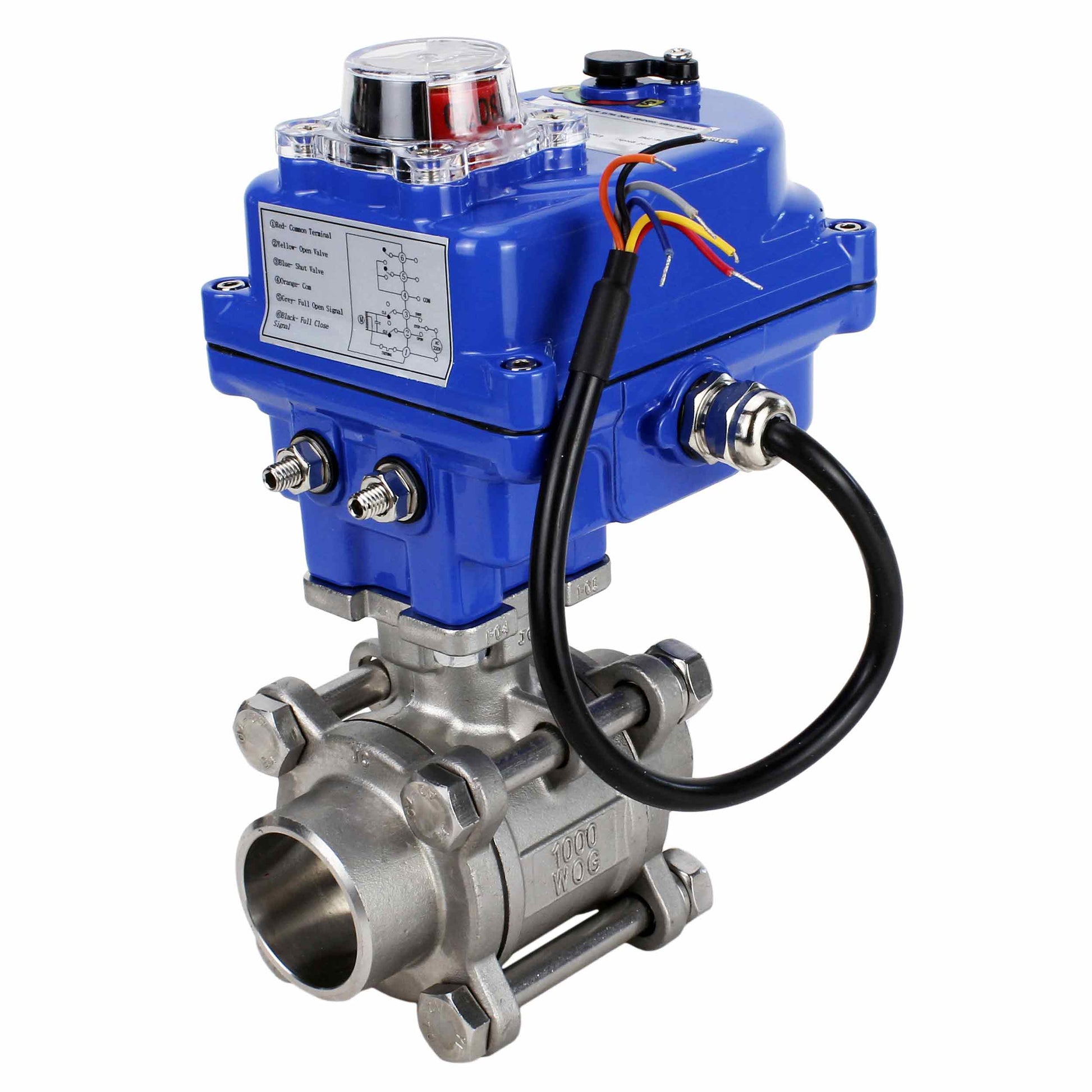

Datos técnicos de las válvulas de bola DNOVA BV3232P(3pc)-FP-W-ISO-H Rou63/40/25 QT-N-003EM-O1-12VDC-U1 azul
| Presión de trabajo PN, bar | 63 |
| Temperatura del entorno de trabajo t, °C | de -20 a +200 |
| Entorno de trabajo | agua, vapor, productos derivados del petróleo y otros medios líquidos o gaseosos que sean neutros para los materiales del grifo |
| Conexión a la tubería | soldadura/soldadura |
| Tipo de sección de flujo | paso completo |
B
B
Características del actuador QT-N-EM-O1-12VDC-U1 azul
| Parámetro | Significado |
| Tipo de accionamiento eléctrico | cuarto de vuelta |
| Tipo de motor | asincrónico |
| Ángulo de rotación, В° | 90 (±2) |
| Tiempo de rotación completa, seg. | 25 |
| Par motor, Nm | 30 |
| Tamaño de la conexión (ISO5211) | F03/F05 |
| Corriente de consumo nominal, A | 0.10 |
| Entrada de cable impermeable | G1/2 |
| Potencia, W | 25 |
| Interruptores de límite | corresponden a los estados de apertura y cierre completo del accionamiento |
| Disponibilidad de copia de seguridad manual | hexágono |
| Indicador visual | escala |
| Apagado automático en posiciones extremas | Sí |
| Material del cuerpo | aleación de aluminio |
| Clase de protección de la vivienda | IP65 |
| Longitud del cable de alimentación, mm | 200 |
| Temperatura ambiente, В°C | de -30 a +60 |
| Peso, kg | 1.2 |
B
B
| DN | Modelo de propulsión eléctrica | Re, mm | Lb±1,5, mm | L1, mm | H2, mm | C, mm | Peso, kg |
|---|---|---|---|---|---|---|---|
| 10 | 003 | 10 | 63 | 123 | 38.9 | 113 | 2.678 |
| 15 | 003 | 15 | 65 | 123 | 40 | 113 | 2.745 |
| 20 | 003 | 20 | 75 | 123 | 43.9 | 113 | 2.910 |
| 10 | 005 | 10 | 63 | 160 | 38.9 | 146 | 4.178 |
| 15 | 005 | 15 | 65 | 160 | 40 | 146 | 4.245 |
| 20 | 005 | 20 | 75 | 160 | 43.9 | 146 | 4.410 |
| 25 | 005 | 25 | 83 | 160 | 53 | 146 | 4.685 |
| 32 | 005 | 32 | 98 | 160 | 56 | 146 | 5.260 |
| 40 | 005 | 40 | 112 | 160 | 60 | 146 | 5.795 |
| 50 | 005 | 50 | 135 | 160 | 75 | 146 | 6.625 |
| 65 | 010 | 65 | 175 | 189 | 97 | 163 | 10.510 |
| 80 | 010 | 80 | 198 | 189 | 112 | 163 | 12.735 |
| 100 | 010 | 100 | 246 | 189 | 122 | 163 | 19.750 |
B
B
Diagrama de cableado del actuador QT-N-EM-O1-12VDC-U1 azul
- Port opening
- Puerto completo
- Configuration
- Bidireccional
- Body material
- Acero inoxidable AISI 316
- Material ball
- Acero inoxidable AISI 316
- Material ball seal
- PTFE
- Maximum allowable temperature
- 200 °C
- Connection type
- Para soldar
- Control type
- Actuador eléctrico
- Operating environment
- Agua, Aire y Productos derivados del petróleo
- Applications
- Suministro de agua y Suministro de calor
- Voltage
- 12 voltios
- Actuator cycle time
- 25 años
- Valve feedback
- Sí
- Explosion-proof
- No
- Torque
- 30 Nm
- Manual override
- Sí
- Type of electric actuator
- cuarto de vuelta
- Control signal
- ENCENDIDO/APAGADO
- Rated current consumption
- 0,1 A
- Power consumption
- 25 vatios
- Country of origin
- Porcelana
