Descripción
Una válvula de bola de acero inoxidable es un dispositivo fiable y versátil para controlar el flujo de líquidos y gases en diversos sectores industriales. Fabricada en acero inoxidable resistente a la corrosión, posee una alta resistencia y soporta altas temperaturas y presiones. Las válvulas de bola son fáciles de operar, proporcionan un sellado seguro y minimizan el riesgo de fugas, lo que las convierte en la opción ideal para la industria del petróleo y el gas, plantas de tratamiento de agua, la industria alimentaria y otras áreas donde se requiere una válvula fiable y duradera para regular el flujo de sustancias.
Las válvulas de bola DNOVA se utilizan como válvulas de cierre en sistemas de calefacción, suministro de agua, vapor, combustible y neumáticos con aire comprimido y gases neutros. Su instalación es posible en sistemas que transportan medios líquidos y gaseosos (agua, aceite, aceites, vapor, aire, alcoholes, glicol, etc.), sin dañar los materiales de la válvula. No se permite el uso de válvulas de bola como válvulas de regulación.
Los actuadores rotativos neumáticos de doble efecto y los actuadores rotativos neumáticos con resortes de retorno están diseñados para la automatización del proceso de control de válvulas de cierre industriales (compuertas y válvulas de bola). Los actuadores neumáticos DNOVA están diseñados para funcionar tanto en interiores como en exteriores. Todas las piezas internas y externas cuentan con un recubrimiento anticorrosivo.
El posicionador rotatorio electroneumático se utiliza para controlar actuadores rotatorios neumáticos mediante un controlador eléctrico o sistema de control con una señal de salida analógica de CC con un rango de 4 a 20 mA. Su función se basa en el equilibrio de fuerzas. El posicionador utiliza un dispositivo de tipo boquilla-aleta y un servomecanismo de retroalimentación (un sistema de resortes y palancas) para equilibrar las fuerzas de control y retroalimentación cuando el actuador neumático (válvula) alcanza la posición correspondiente a la señal de control.

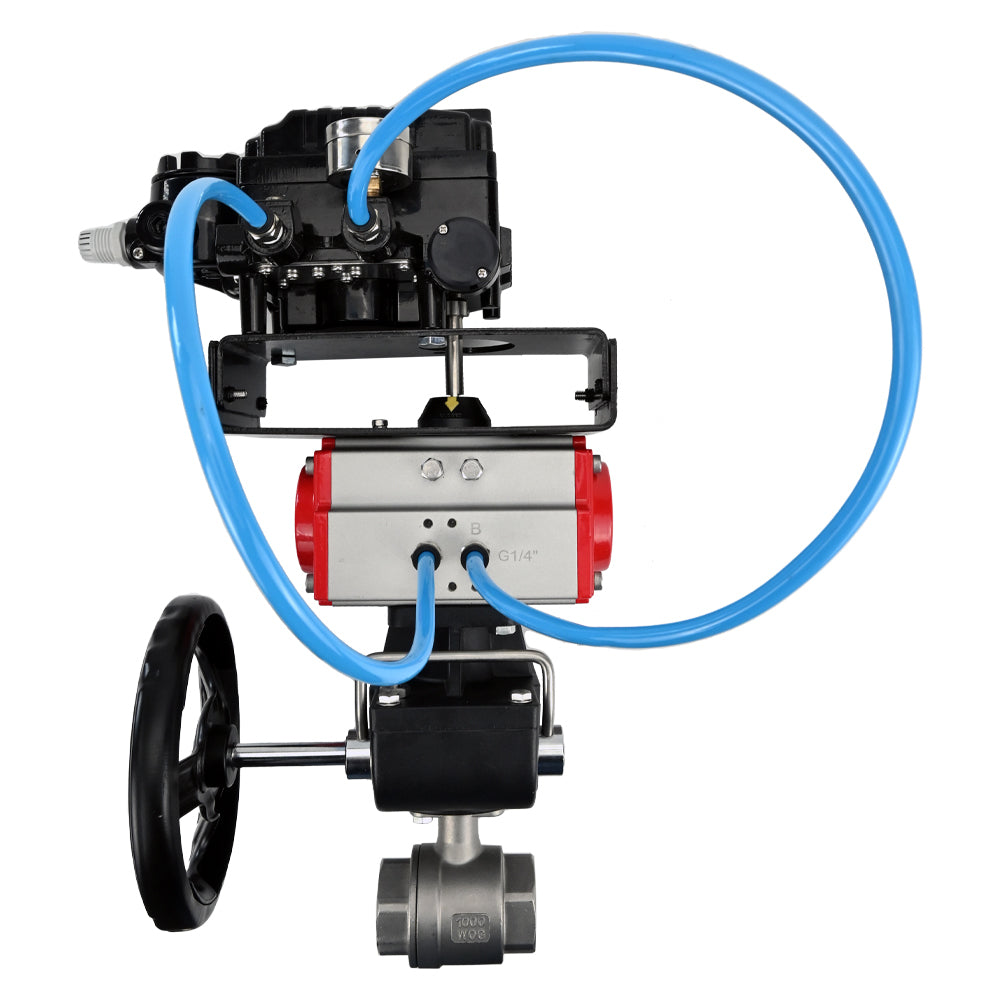

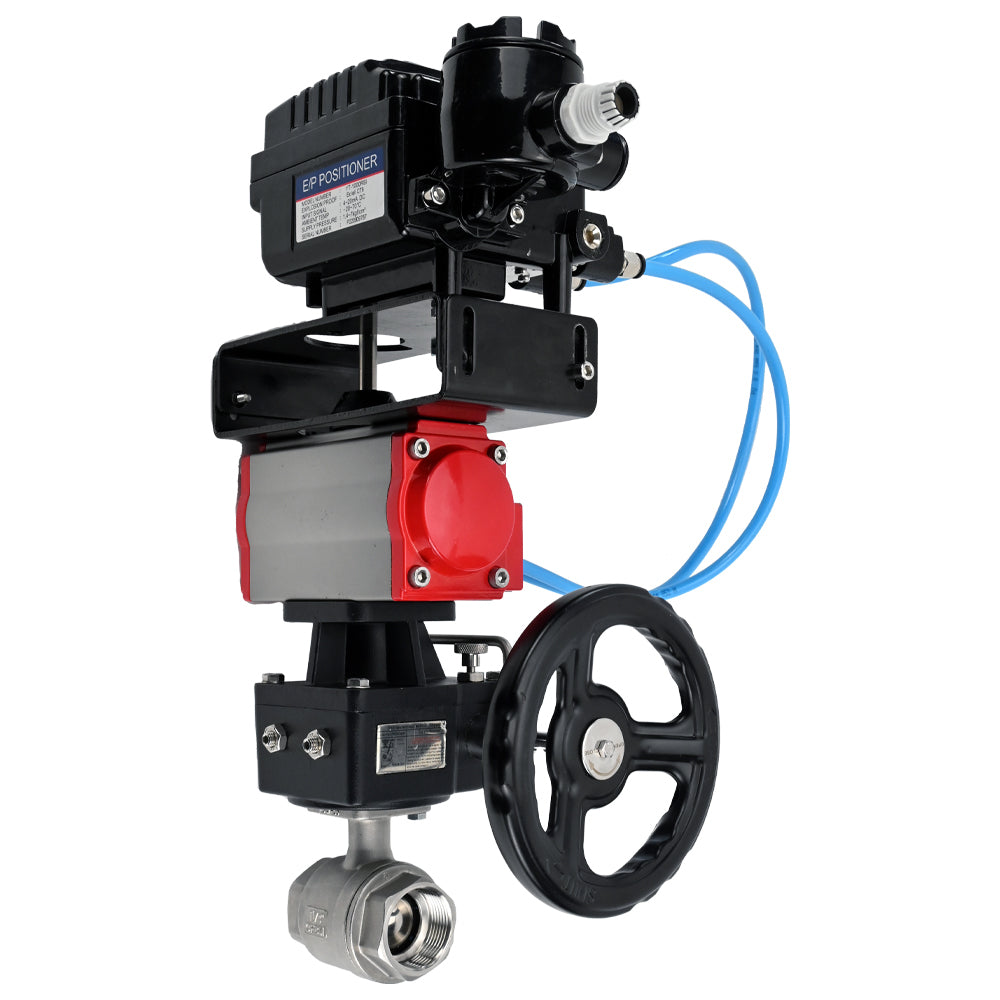

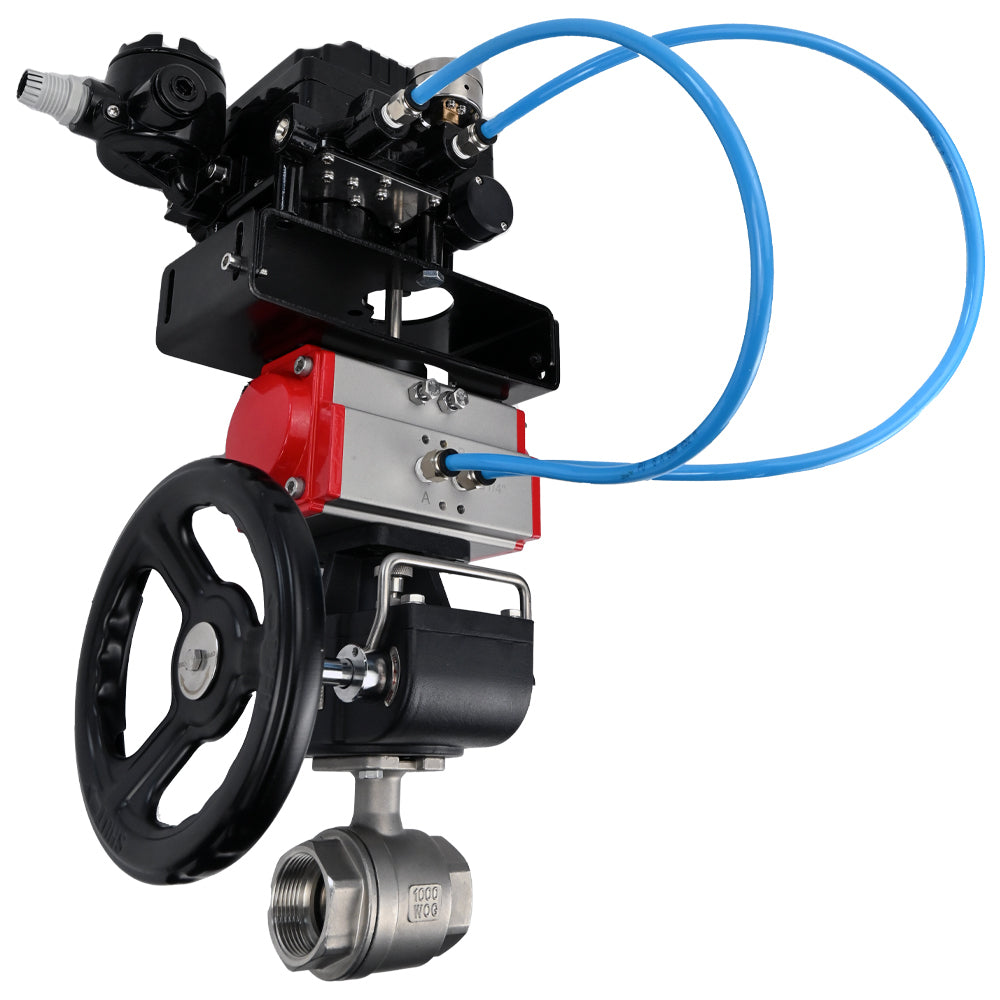

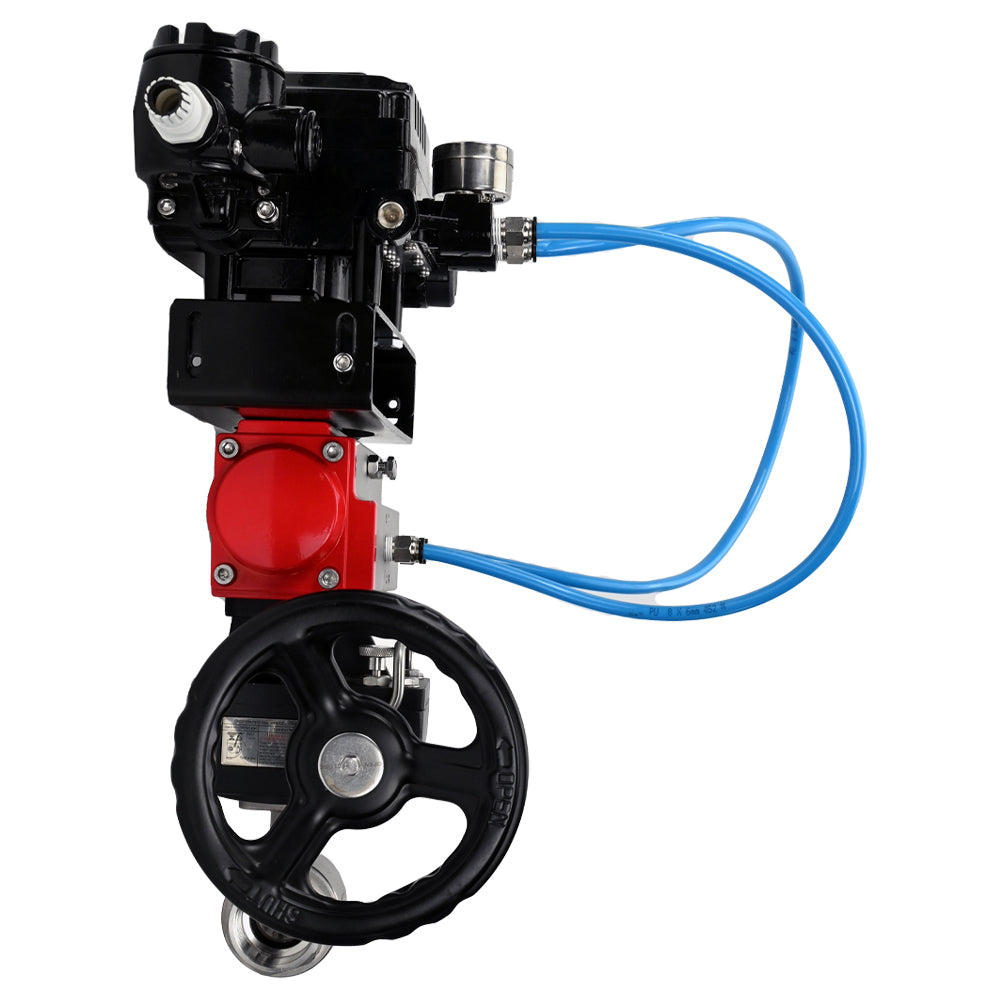

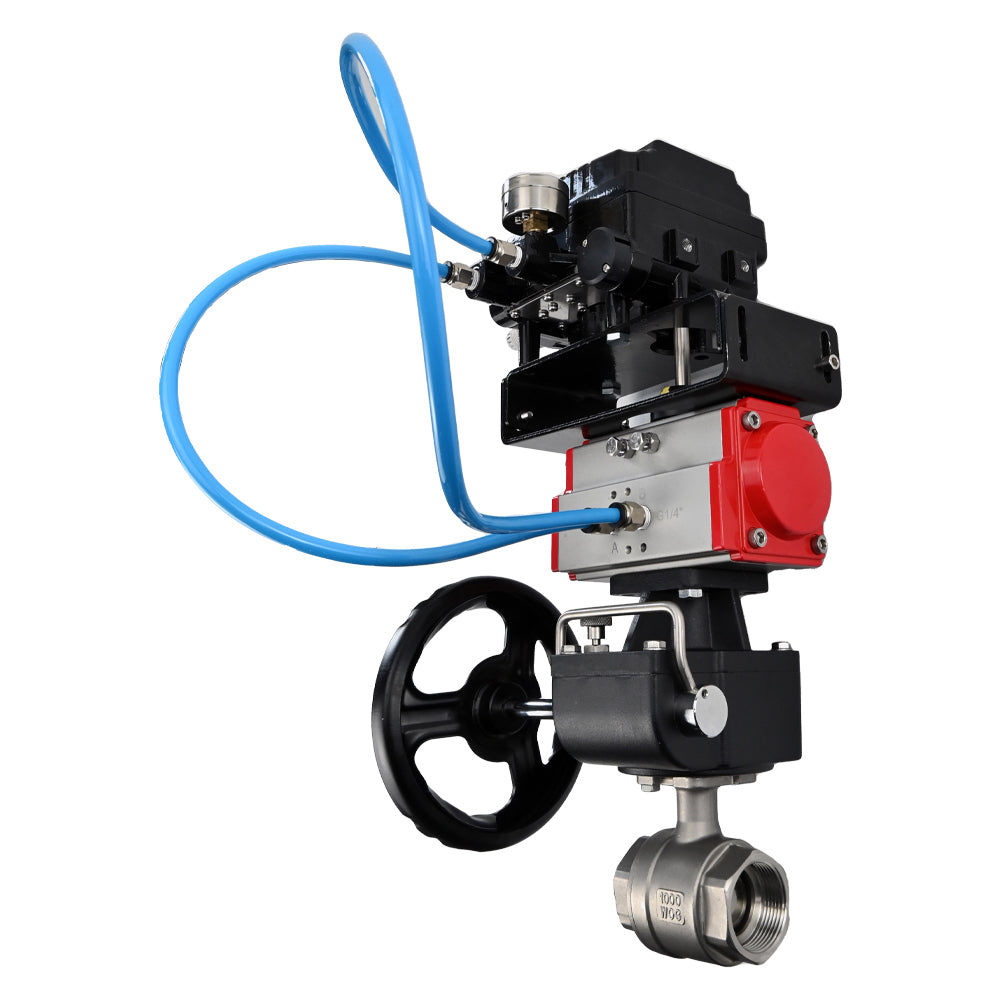

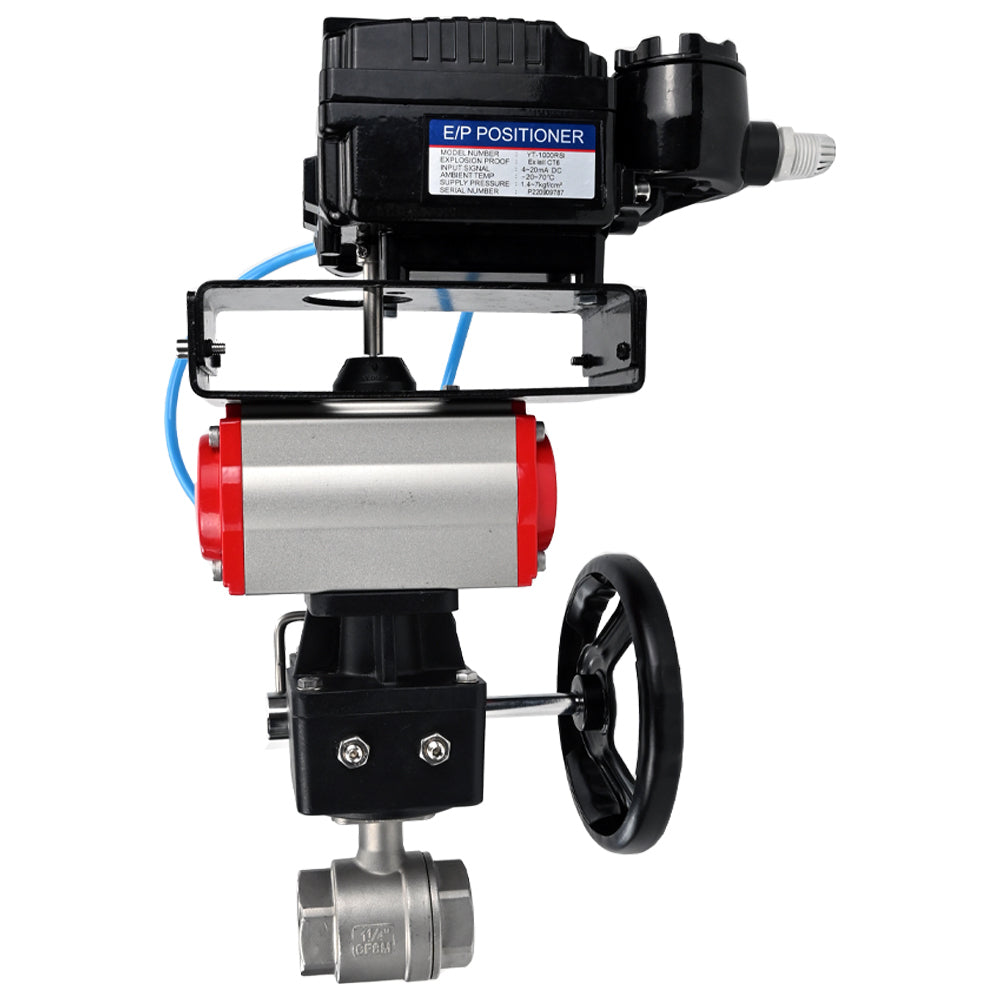

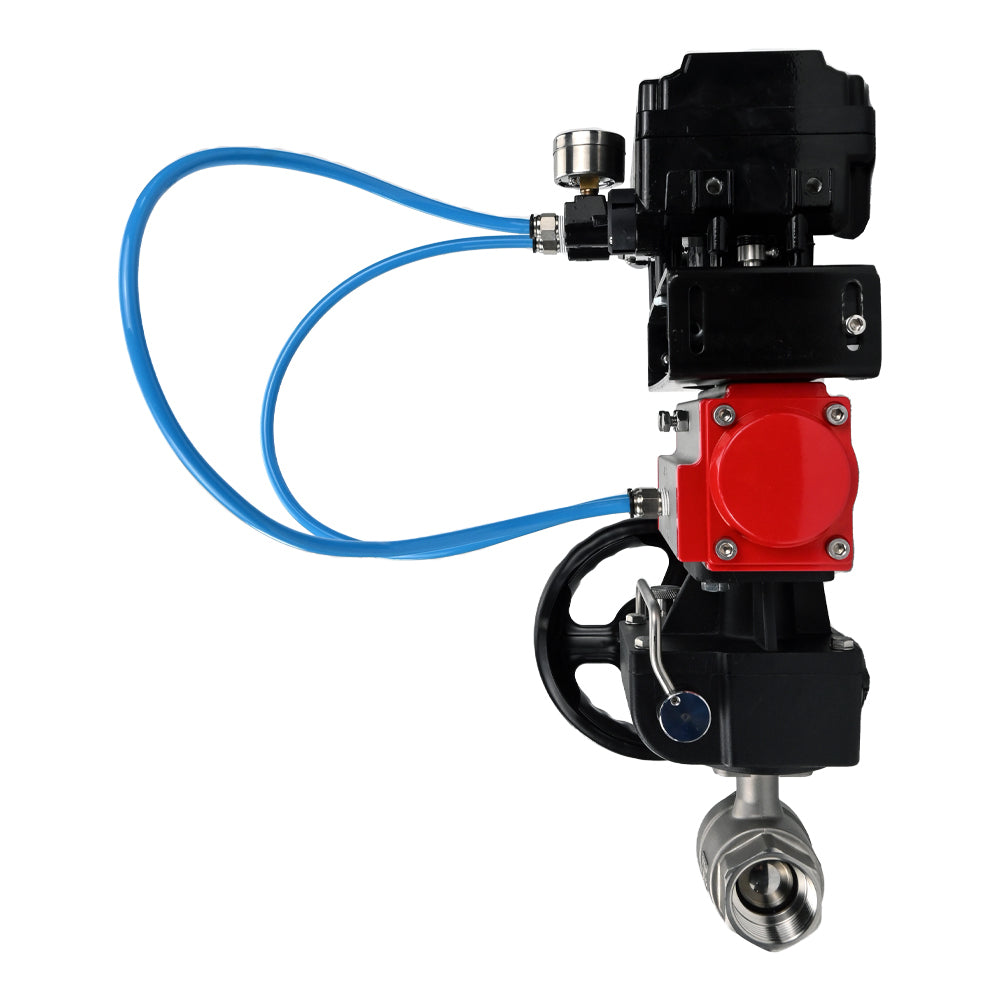

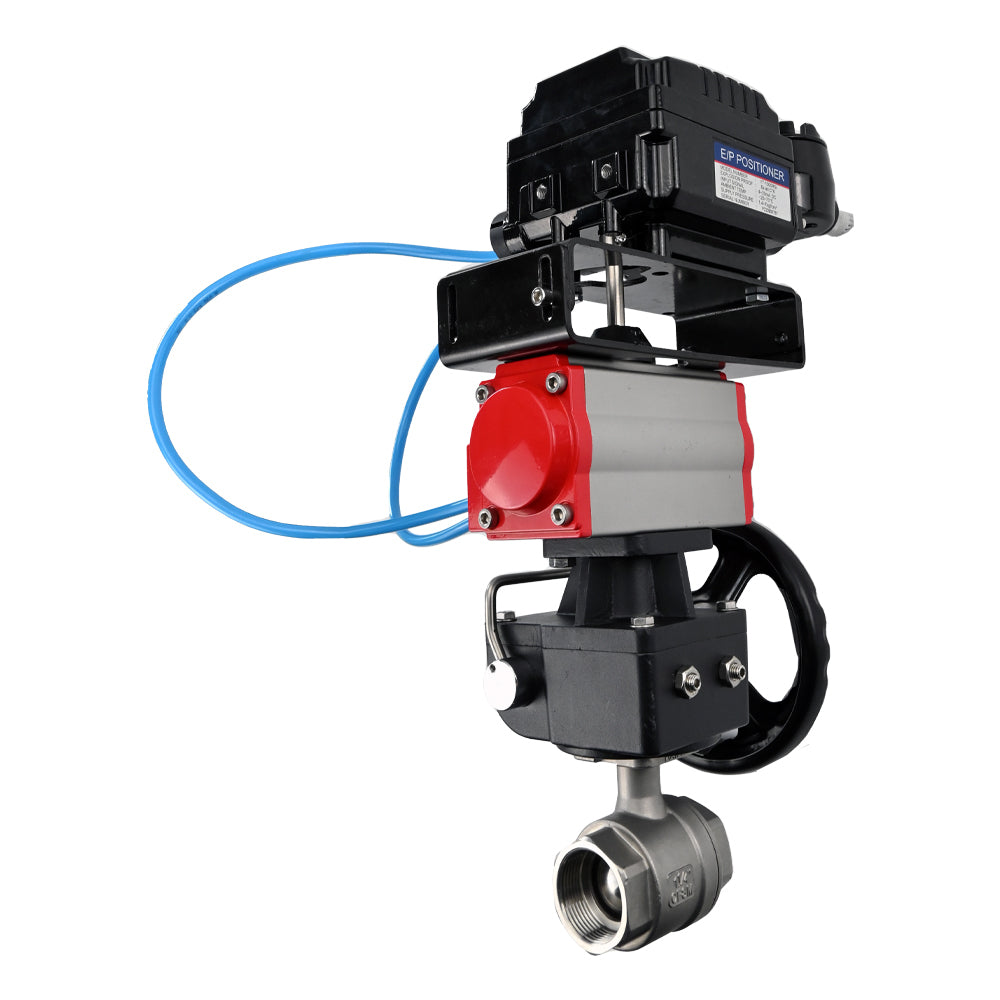

El actuador manual de doble vuelta DNOVA BV3232P(2 piezas)-FP-T-ISO-H PA-DA MON YT-1000RSN con embrague desembragable y retroalimentación permite ajustar manualmente la posición requerida de válvulas, compuertas y otros dispositivos de cuarto de vuelta al reemplazar actuadores neumáticos, eléctricos o hidráulicos de cuarto de vuelta. Apto para instalación en interiores y exteriores. El diseño modular del mando manual ofrece la solución más eficiente y eficaz para todas las aplicaciones de mando manual.
B
Parámetros principales de la válvula de bola DNOVA KShMP.316.230-ISO DN10-100 RU63
| Diámetro nominal DN, mm | 10-100 |
| Presión de trabajo PN, bar | 63/40 |
| Temperatura del entorno de trabajo t, °C | hasta +230 |
| Entorno de trabajo | agua, vapor, productos derivados del petróleo y otros medios líquidos o gaseosos que sean neutrales a los materiales utilizados |
| Conexión a la tubería | roscado |
| Material del cuerpo | Acero inoxidable 316L |
| Material de la válvula de cierre | Acero inoxidable 316L |
| Paso de la pelota | paso completo |
| Suma | Es posible la instalación de accionamiento eléctrico o neumático (ISO 5211-2001) |
B
B
Boceto detallado de la válvula de bola BV3232P (2 piezas)-FP-T-ISO-H
B
Materiales de las piezas BV3232P (2 piezas)-FP-T-ISO-H PA-DA MON YT-1000RSN Válvulas de bola con antirretorno
| N.º de artículo | Nombre de la pieza | Material |
| 1.6 | Marco | acero inoxidable SS316 |
| 2.4 | Sello de bola | PTFE |
| 3 | Pelota | acero inoxidable SS316 |
| 5 | Anillo de sellado | PTFE |
| 7 | Existencias | acero inoxidable SS316 |
| 8 | Sello de varilla | VITON |
B
Datos técnicos de los actuadores neumáticos
| Presión nominal PN, MPa (kg/cm2) | 1,2 (12) |
| Presión de trabajo, bar | 2...8 |
| Entorno de trabajo | Aire comprimido filtrado o gases no agresivos, aceites |
| Diámetro máximo de partícula | Menos de 30 Вµm2 |
| Temperatura de funcionamiento, В°C | de -20 a +80 |
| de -40 a +80 (versión de baja temperatura) | |
| de -20 a +160 (en aire seco) | |
| Rango de ajuste | 5° para rotación a 0° y 90° |
| Duplicación manual | Hay |
| Indicador de posición | abierto/cerrado |
| Entorno operativo | Interior y exterior (todas las partes internas y externas tienen revestimiento anticorrosión). |
B
Parámetros principales de los posicionadores rotativos electroneumáticos
| Tipo de acción | Unilateral |
| Presión de entrada | de 1,4 a 7 bar |
| Consumo de aire comprimido | 3 l/min |
| Temperatura de funcionamiento | de -20 °C a 70 °C |
| Protección contra explosiones | No |
| Clase de sellado | IP66 |
| Marco | Fundición de aluminio |
B
B
Parámetros principales de las copias de seguridad manuales
| Modelo | Relación de transmisión | Par motor, Nm | Peso, kg |
| HDM-1 | 26:1 | 250 | 3.0 |
| HDM-2 | 28:1 | 450 | 4.5 |
| HDM-3 | 38:1 | 700 | 6.9 |
B
B
Pasaportes y certificados
Ficha técnica del actuador neumático de doble efecto con resortes de retorno DNOVA DA/SA-xxx
