Descripción

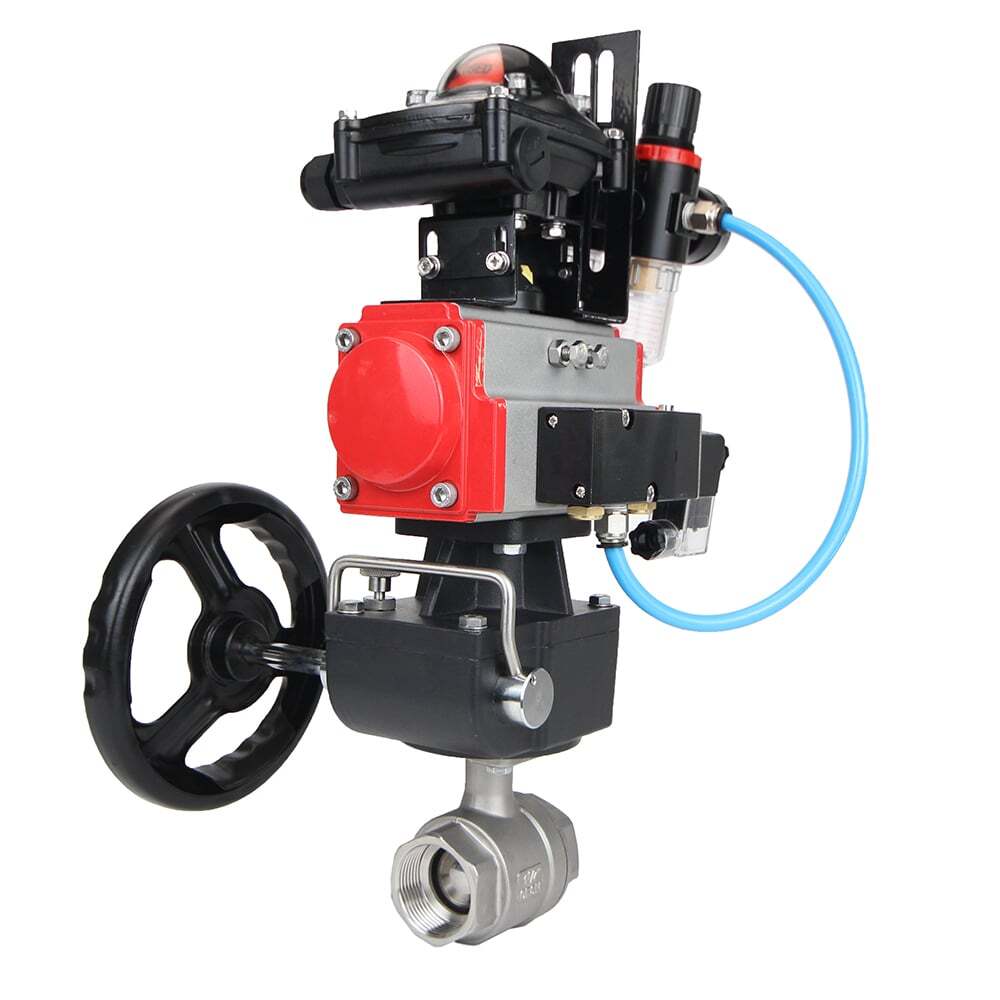

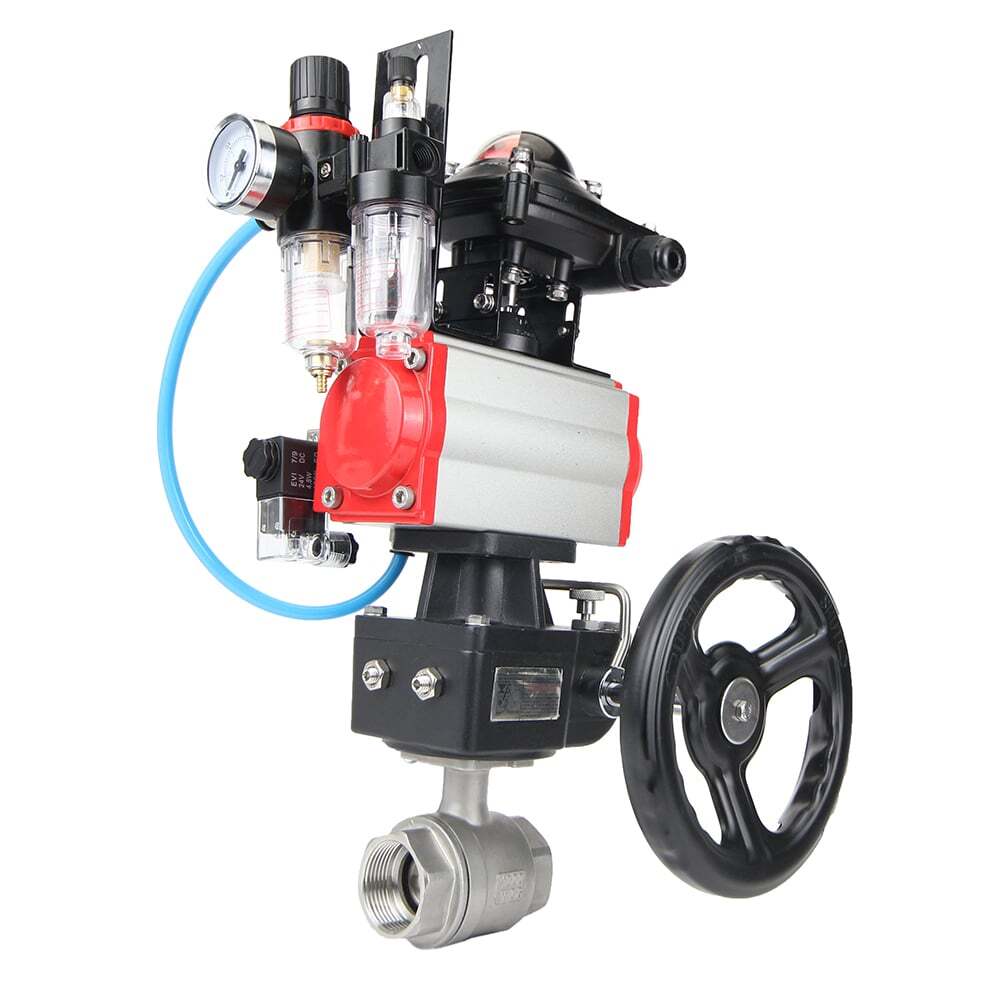

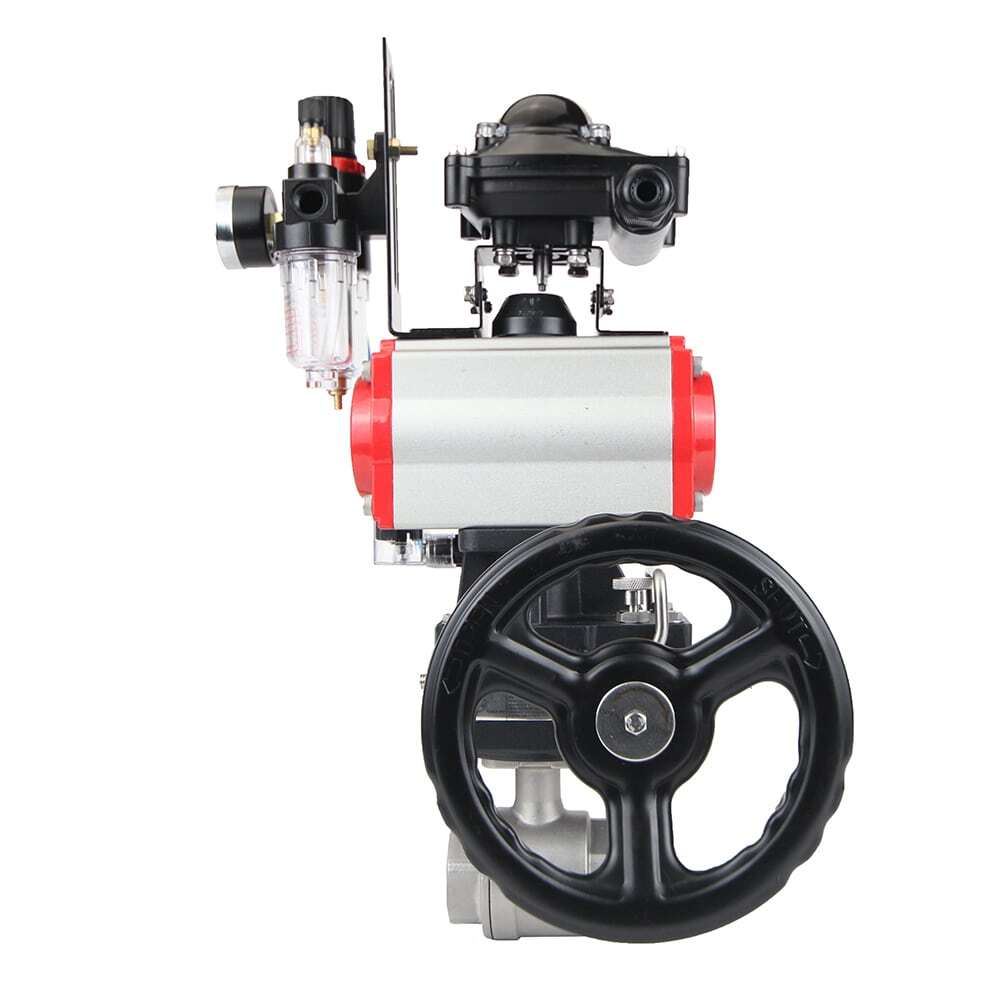

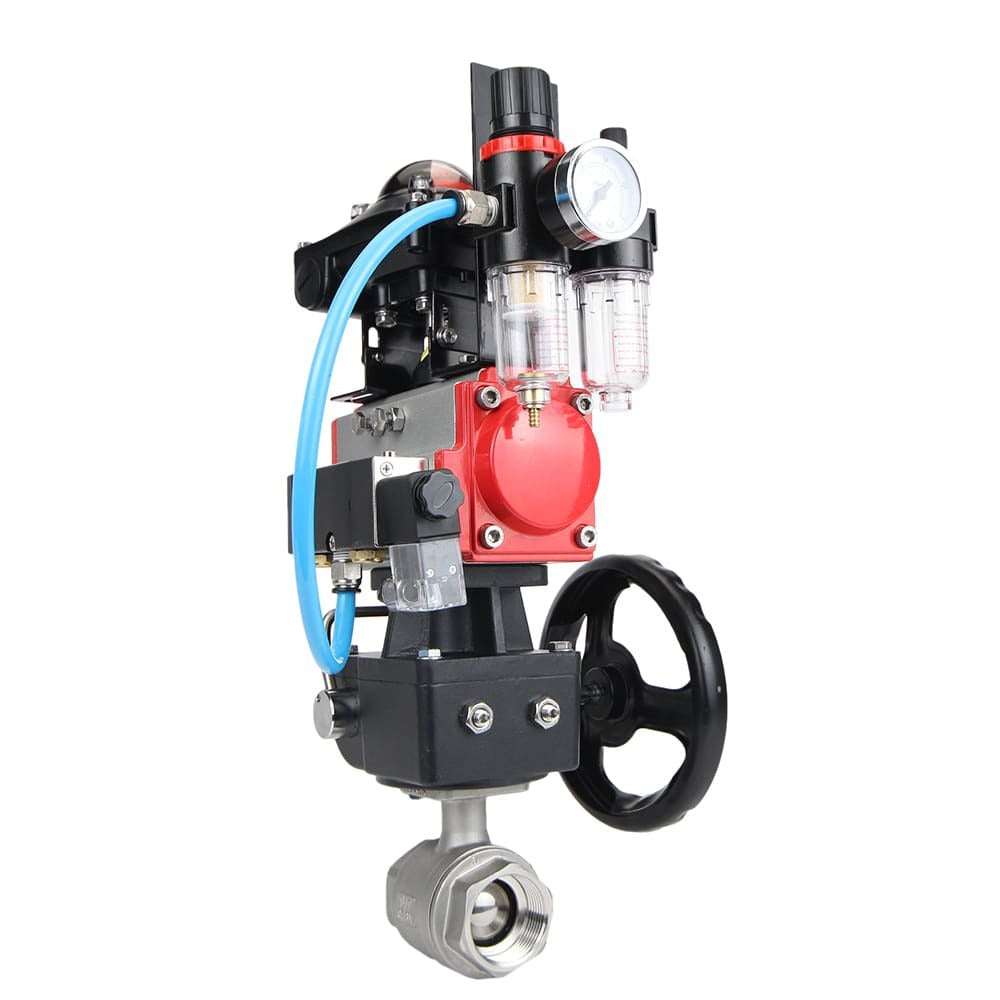

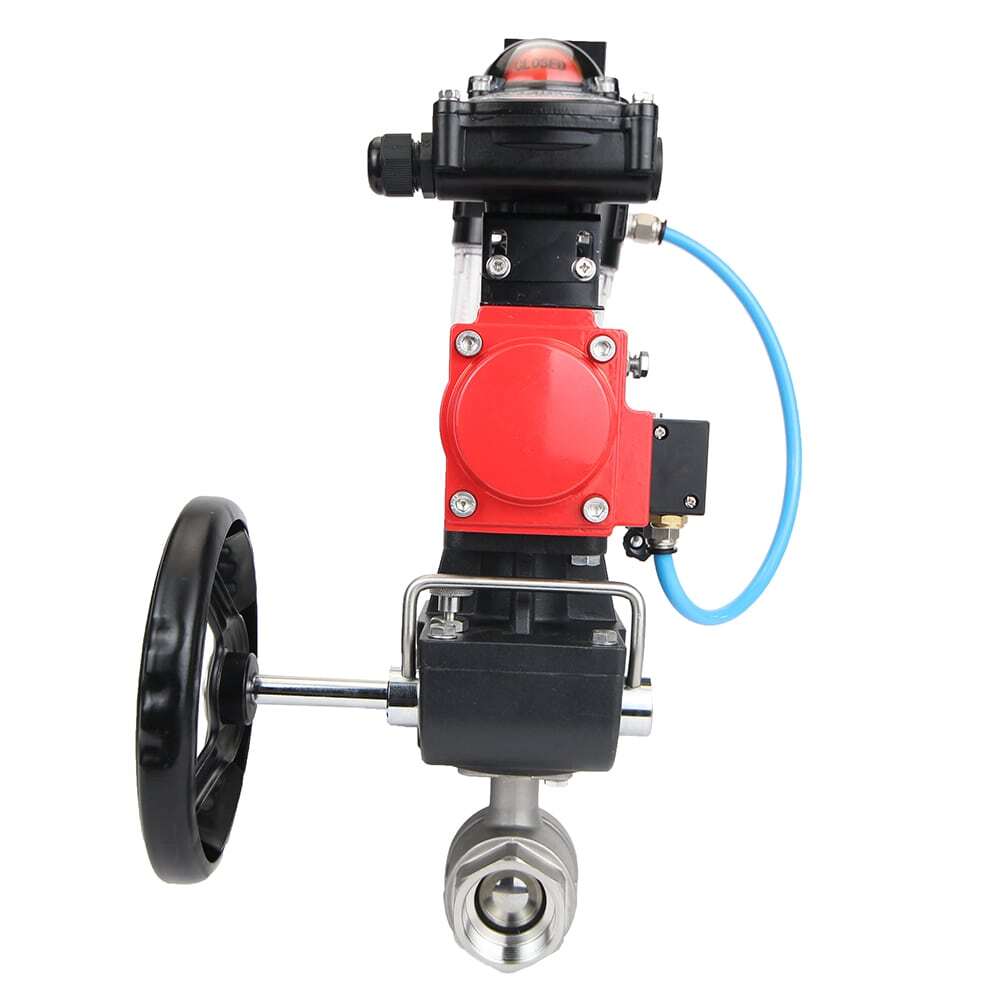

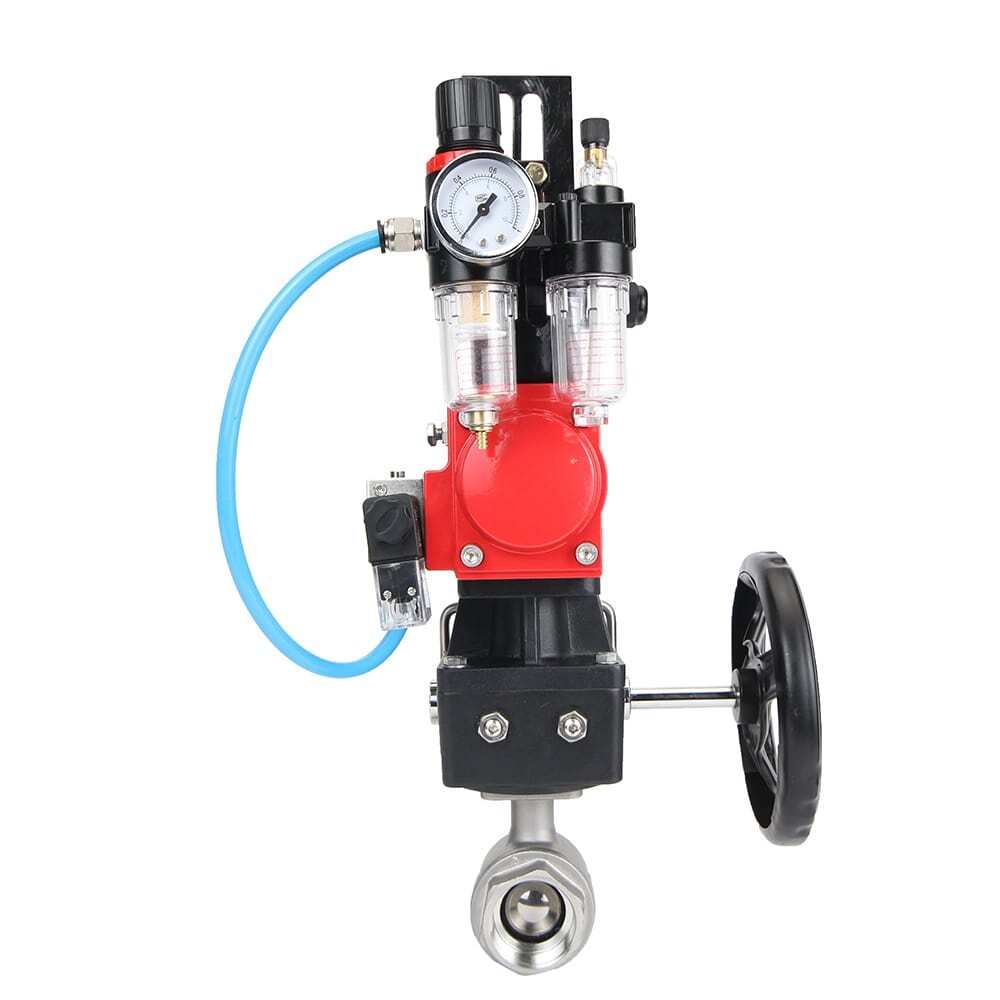

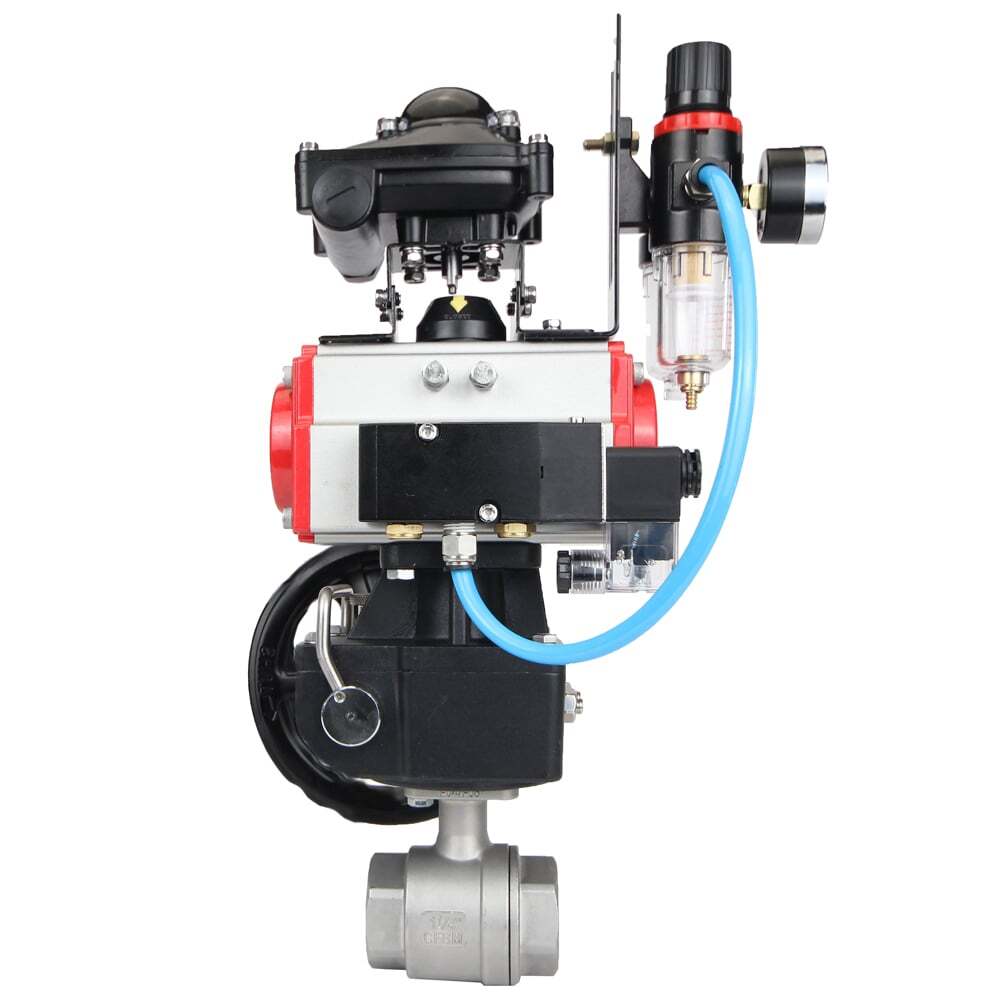

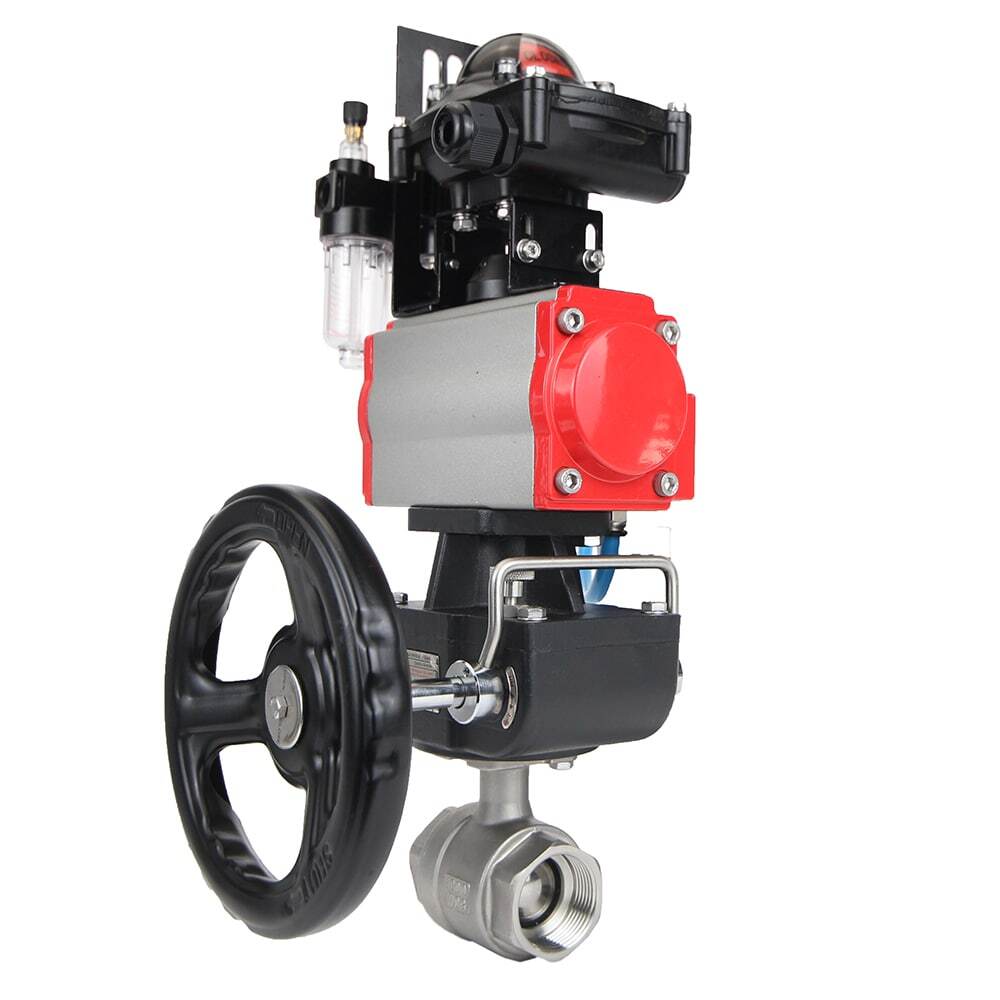

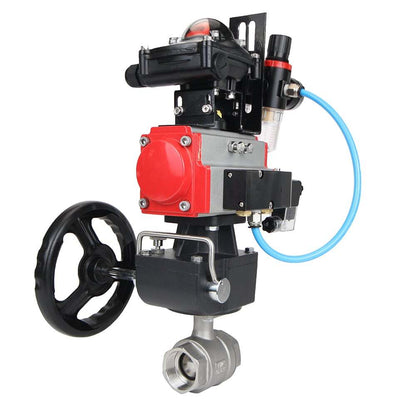

Una válvula de bola de acero inoxidable es un dispositivo fiable y versátil para controlar el flujo de líquidos y gases en diversos sectores industriales. Fabricada en acero inoxidable resistente a la corrosión, posee una alta resistencia y soporta altas temperaturas y presiones. Las válvulas de bola son fáciles de operar, proporcionan un sellado seguro y minimizan el riesgo de fugas, lo que las convierte en la opción ideal para la industria del petróleo y el gas, plantas de tratamiento de agua, la industria alimentaria y otras áreas donde se requiere una válvula fiable y duradera para regular el flujo de sustancias.
Los actuadores rotativos neumáticos de doble efecto y los actuadores rotativos neumáticos con resortes de retorno están diseñados para la automatización del proceso de control de válvulas de cierre industriales (compuertas y válvulas de bola). Los actuadores neumáticos DNOVA están diseñados para funcionar tanto en interiores como en exteriores. Todas las piezas internas y externas cuentan con un recubrimiento anticorrosivo.
Los actuadores neumáticos se utilizan para el control en sistemas neumáticos que tienen superficie de acoplamiento NAMUR, para la instalación de actuadores a través de orificios pasantes en el cuerpo.
El duplicador manual de embrague desembragable DNOVA HDM permite el ajuste manual de la posición requerida de válvulas, amortiguadores y otros dispositivos de cuarto de vuelta al reemplazar actuadores neumáticos, eléctricos o hidráulicos de cuarto de vuelta. Apto para instalación en interiores y exteriores. El diseño modular del mando manual está diseñado para ofrecer la solución más eficiente y eficaz para todas las aplicaciones de mando manual.
La unidad de tratamiento de aire AFC2000 DNOVA está diseñada para purificar el aire comprimido de humedad y partículas sólidas, eliminar el condensado, mantener automáticamente la presión a un nivel preestablecido y suministrar lubricante desde un depósito en el flujo de aire comprimido a los elementos del sistema neumático con un amplio rango de capacidad, de 500 a 10 000 litros/min. El lubricador (pulverizador de aceite) añade aceite con una viscosidad de 32 mm³/s (=cSt) a 40 °C al sistema neumático para la lubricación adicional de los componentes de control: cilindros y válvulas neumáticas.
B
B
Parámetros principales de la válvula de bola DNOVA KShMP.316.230-ISO DN10-100 RU63
| Diámetro nominal DN, mm | 10-100 |
| Presión de trabajo PN, bar | 63/40 |
| Temperatura del entorno de trabajo t, °C | hasta +230 |
| Entorno de trabajo | agua, vapor, productos derivados del petróleo y otros medios líquidos o gaseosos que sean neutrales a los materiales utilizados |
| Conexión a la tubería | roscado |
| Material del cuerpo | Acero inoxidable 316L |
| Material de la válvula de cierre | Acero inoxidable 316L |
| Paso de la pelota | paso completo |
| Suma | Es posible la instalación de accionamiento eléctrico o neumático (ISO 5211-2001) |
B
B
Detalle de la válvula de bola DNOVA BV3232P(2 piezas)-FP-T-ISO-H
B
Materiales de las piezas para la válvula de bola DNOVA BV3232P(2pc)-FP-T-ISO-H
| N.º de artículo | Nombre de la pieza | Material |
| 1.6 | Marco | acero inoxidable SS316 |
| 2.4 | Sello de bola | PTFE |
| 3 | Pelota | acero inoxidable SS316 |
| 5 | Anillo de sellado | PTFE |
| 7 | Existencias | acero inoxidable SS316 |
| 8 | Sello de varilla | VITON |
| Presión nominal PN, MPa (kg/cm2) | 1,2 (12) |
| Presión de trabajo, bar | 2...8 |
| Entorno de trabajo | Aire comprimido filtrado o gases no agresivos, aceites |
| Diámetro máximo de partícula | Menos de 30 Вµm2 |
| Temperatura de funcionamiento, В°C | de -20 a +80 |
| de -40 a +80 (versión de baja temperatura) | |
| de -20 a +160 (en aire seco) | |
| Rango de ajuste | 5° para rotación a 0° y 90° |
| Duplicación manual | Hay |
| Indicador de posición | abierto/cerrado |
| Entorno operativo | Interior y exterior (todas las partes internas y externas tienen revestimiento anticorrosión). |
B
Parámetros principales de los posicionadores rotativos electroneumáticos
| Diseño | tipo de carrete |
| Presión nominal PN, MPa (kg/cm2) | 1,2 (12) |
| Presión de trabajo, bar | 1.5…8 |
| Entorno de trabajo | aire comprimido filtrado |
| Temperatura ambiente t, °C | de +5 a +50 |
| Frecuencia de respuesta | 5 ciclos/s |
| Duplicación manual | Hay |
| Grado de protección | IP 65 |
| Fijación | a través de agujeros en el cuerpo |
| Material del cuerpo | aluminio anodizado |
| Tiempo de respuesta | 0,05 segundos. |
B
Parámetros principales de la unidad de interruptor de límite
| Significado | Ejecución | Opción |
| Corriente máxima | 5 A | B - |
| Voltaje máximo | 250 voltios | B - |
| Protección contra explosiones | No | B - |
| Protección | IP65 para todo tipo de clima | IP67 |
| Temperatura ambiente | De -40 °C a +80 °C | De -50 °C a +80 °C |
| Rosca de entrada de cable | 2 x NPT1/2" | PF1/2′′, P1/2′′M20x15, PG13.5 |
| Bloque de terminales | 8 celdas de 0,08 a 2,6 mm² | |
| Posición del indicador | CERRADO: rojo ABIERTO: verde | CERRADO: rojo ABIERTO: amarillo |
| Sensor | 2 microinterruptores electromecánicos SPDT OMRON V151-1C25 | 2 sensores inductivos NPN, 2 interruptores de proximidad NAMUR |
| Recubrimiento externo | Recubrimiento de poliéster (negro) | rojo, verde, amarillo, azul |
| Eje | Eje estándar (17 mm) | Eje extendido |
B
Parámetros principales de las copias de seguridad manuales
| Modelo | Relación de transmisión | Par motor, Nm | Peso, kg |
| HDM-1 | 26:1 | 250 | 3.0 |
| HDM-2 | 28:1 | 450 | 4.5 |
| HDM-3 | 38:1 | 700 | 6.9 |
B
B
Parámetros principales de la unidad de preparación de aire AFC2000
| Presión de trabajo, bar | 8 |
| Presión máxima, bar | 10 |
| Rango de presión ajustable, bar | 0,5 g·9 |
| Presión de destrucción, bar | 15 |
| Conexión de aire | 1/4" |
| Temperatura de funcionamiento, C | de -5 a +60 |
| Tamaño de partículas filtradas, Вµm | 40 |
| Viscosidad del aceite | ISO VG 32 |
| Peso, kg | 0.395 |
| Composición del kit | filtro separador de humedad, regulador de presión, lubricador, soporte |
B
B
Pasaportes y certificados
Ficha técnica del actuador neumático de doble efecto con resortes de retorno DNOVA DA/SA-xxx
