Descripción
Una válvula de bola de acero inoxidable es un dispositivo fiable y versátil para controlar el flujo de líquidos y gases en diversos sectores industriales. Fabricada en acero inoxidable resistente a la corrosión, posee una alta resistencia y soporta altas temperaturas y presiones. Las válvulas de bola son fáciles de operar, proporcionan un sellado seguro y minimizan el riesgo de fugas, lo que las convierte en la opción ideal para la industria del petróleo y el gas, plantas de tratamiento de agua, la industria alimentaria y otras áreas donde se requiere una válvula fiable y duradera para regular el flujo de sustancias.
B
B

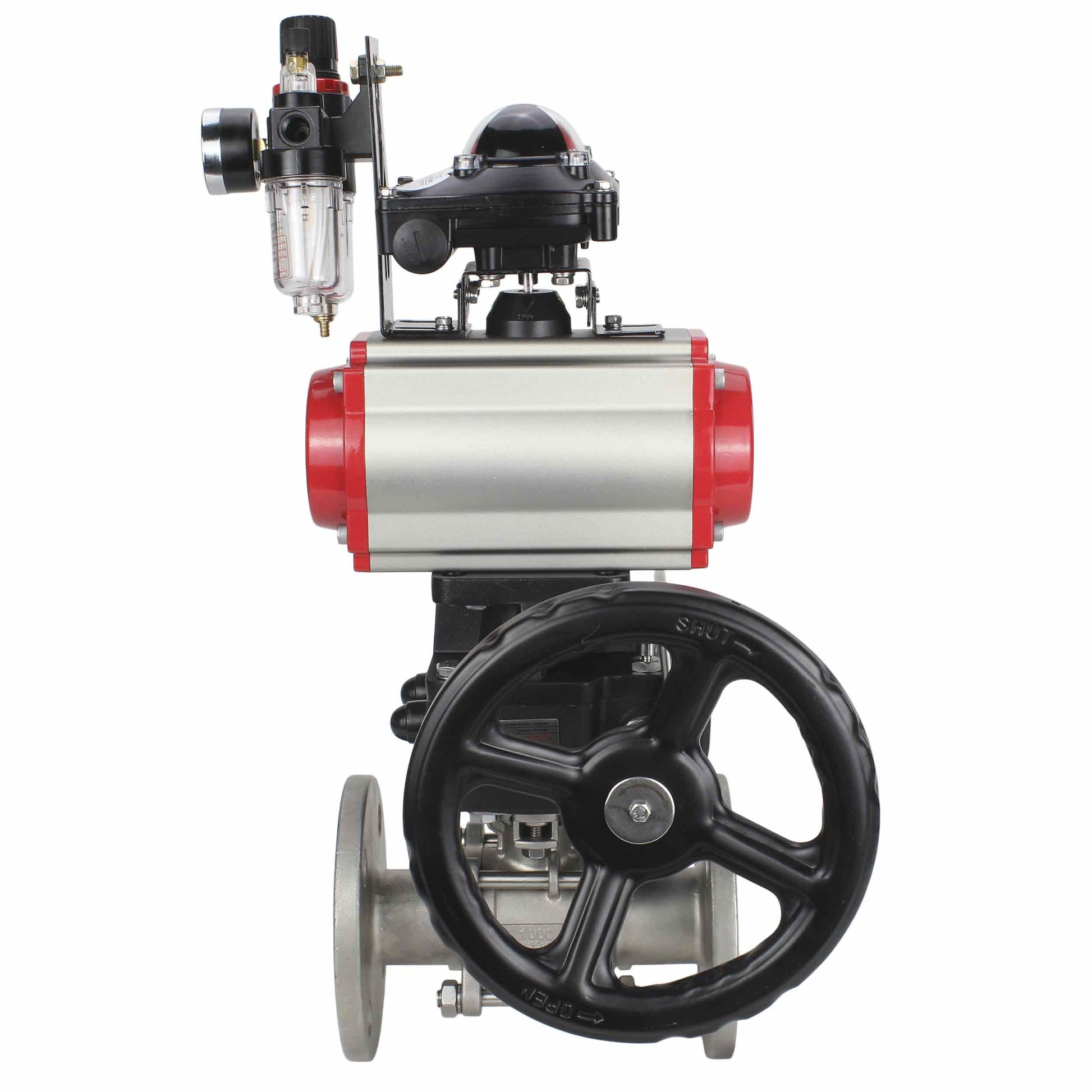

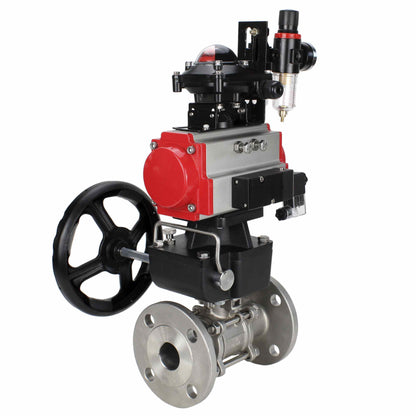

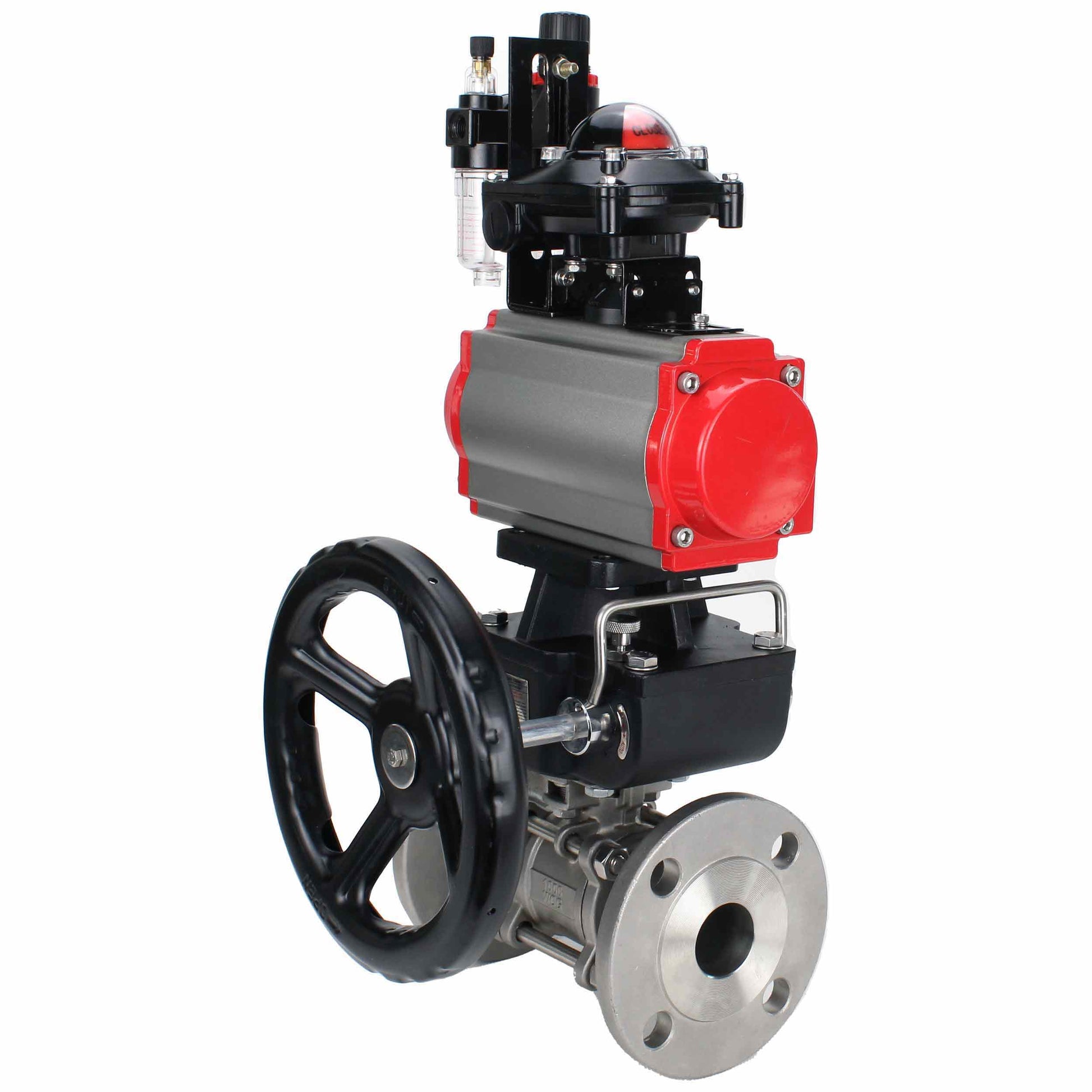

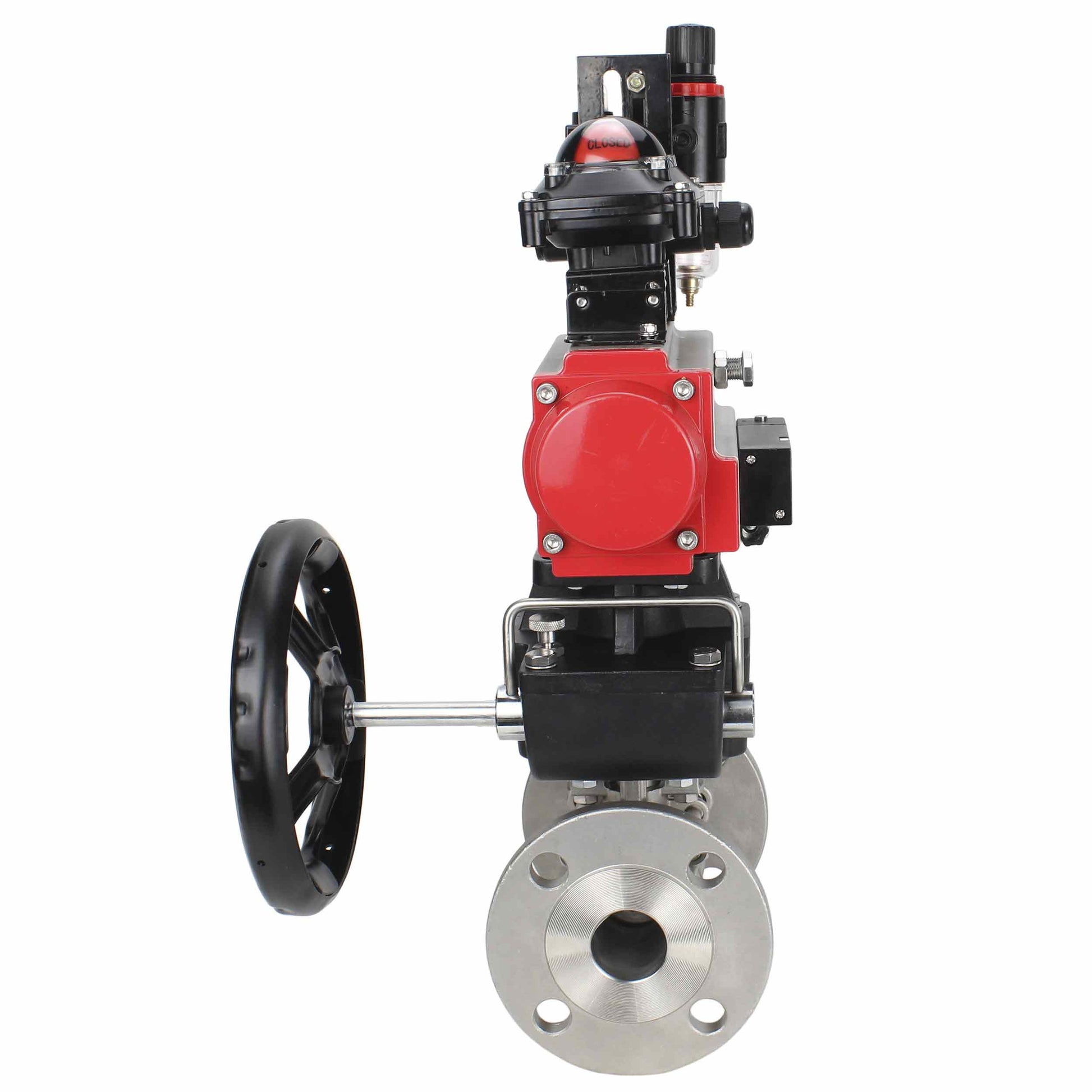

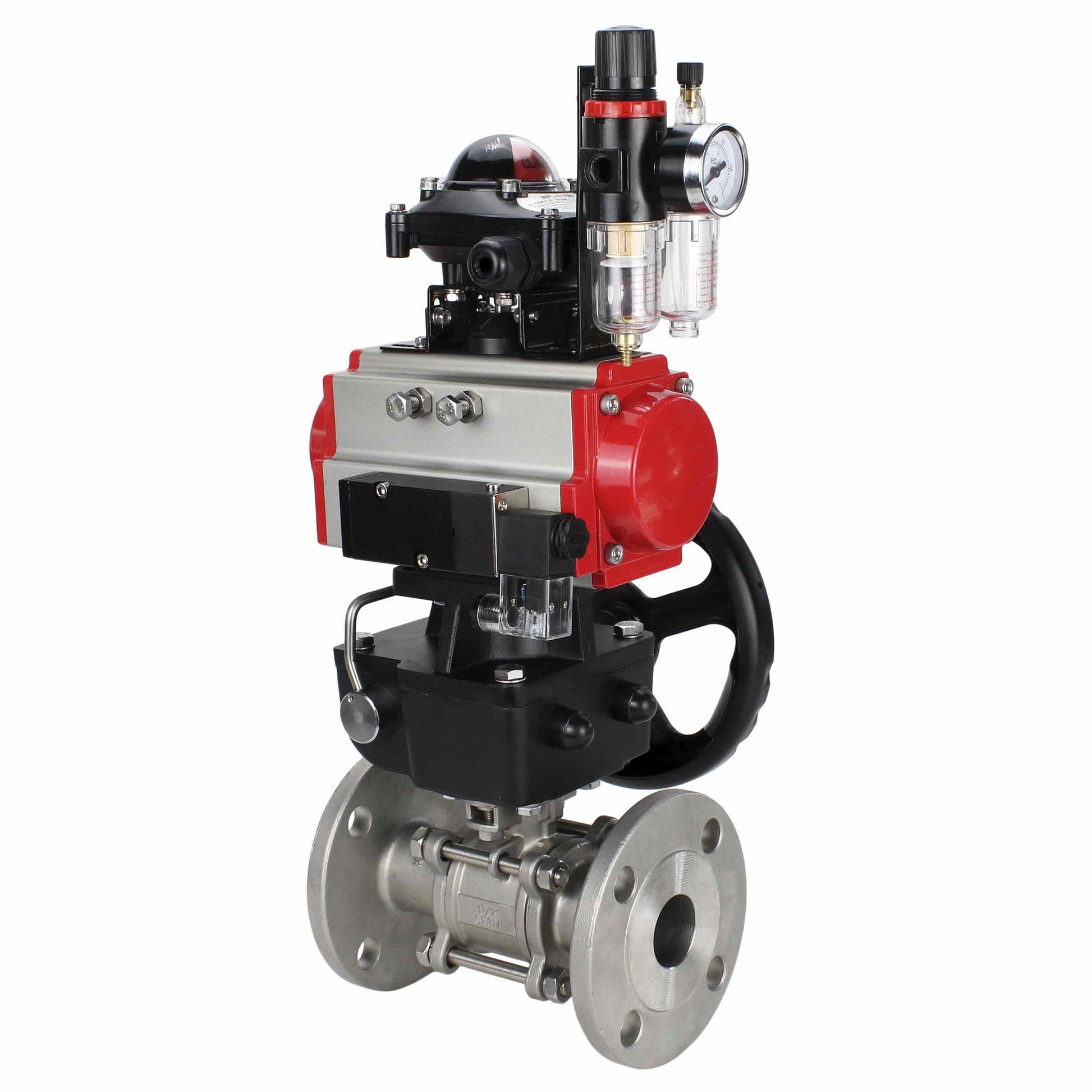

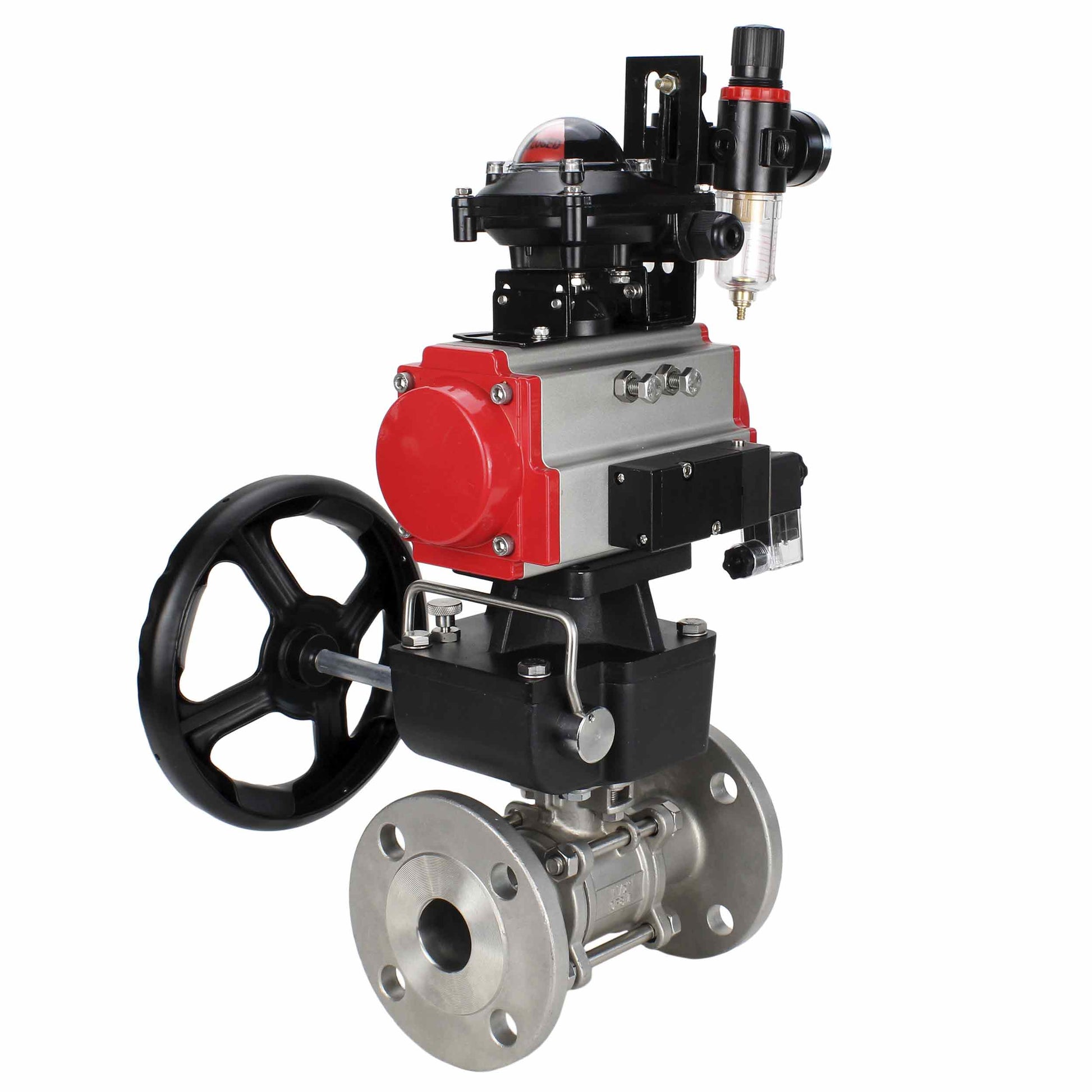

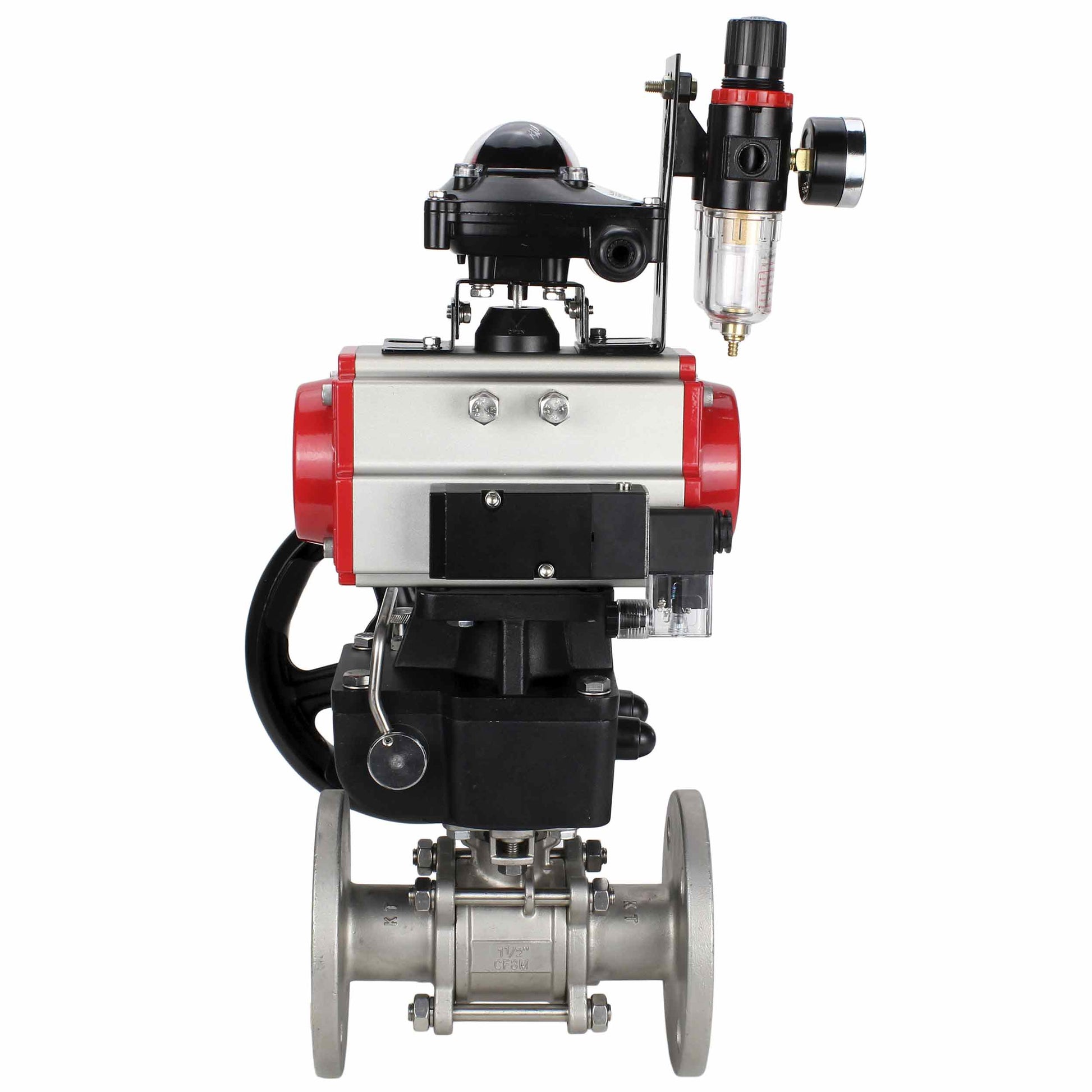

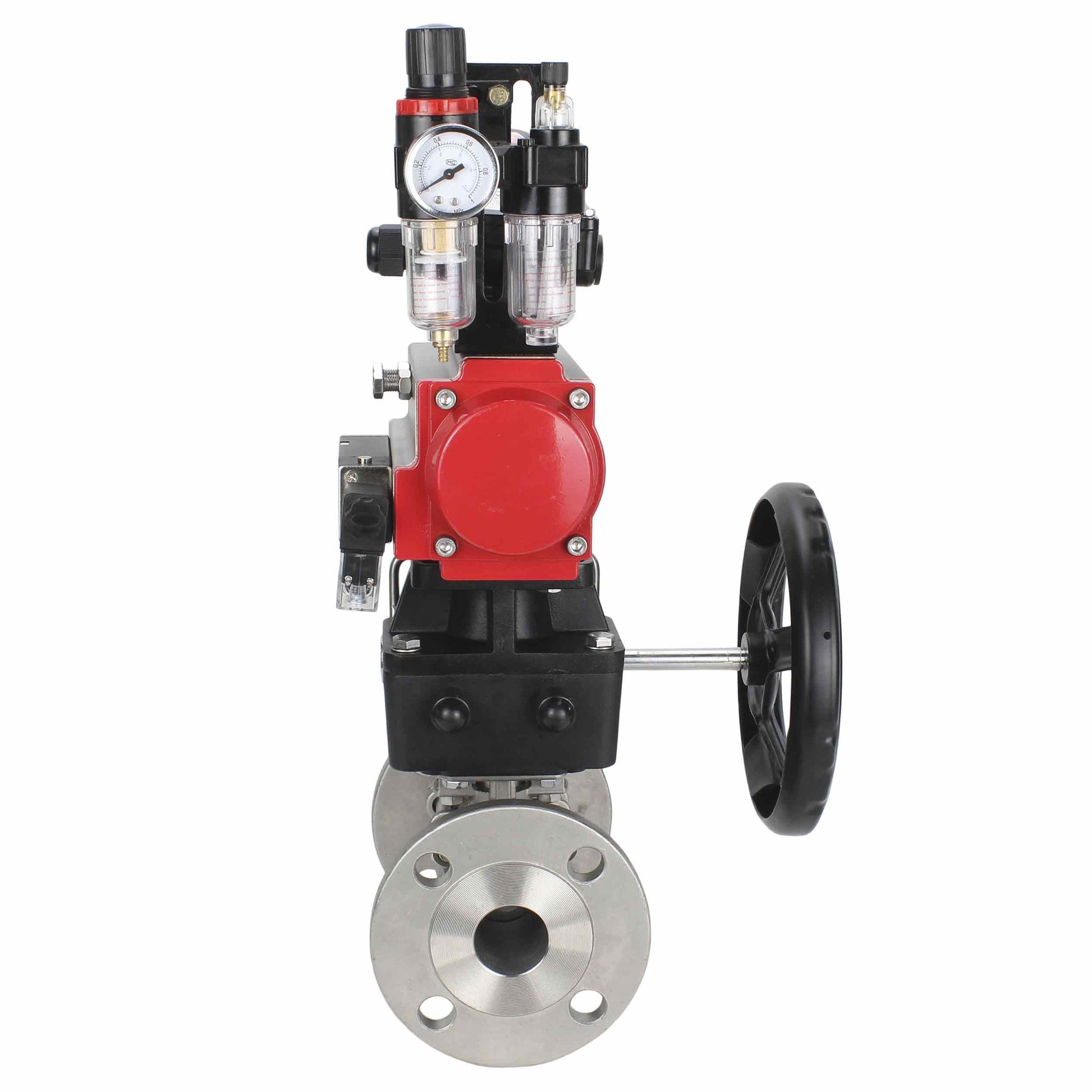

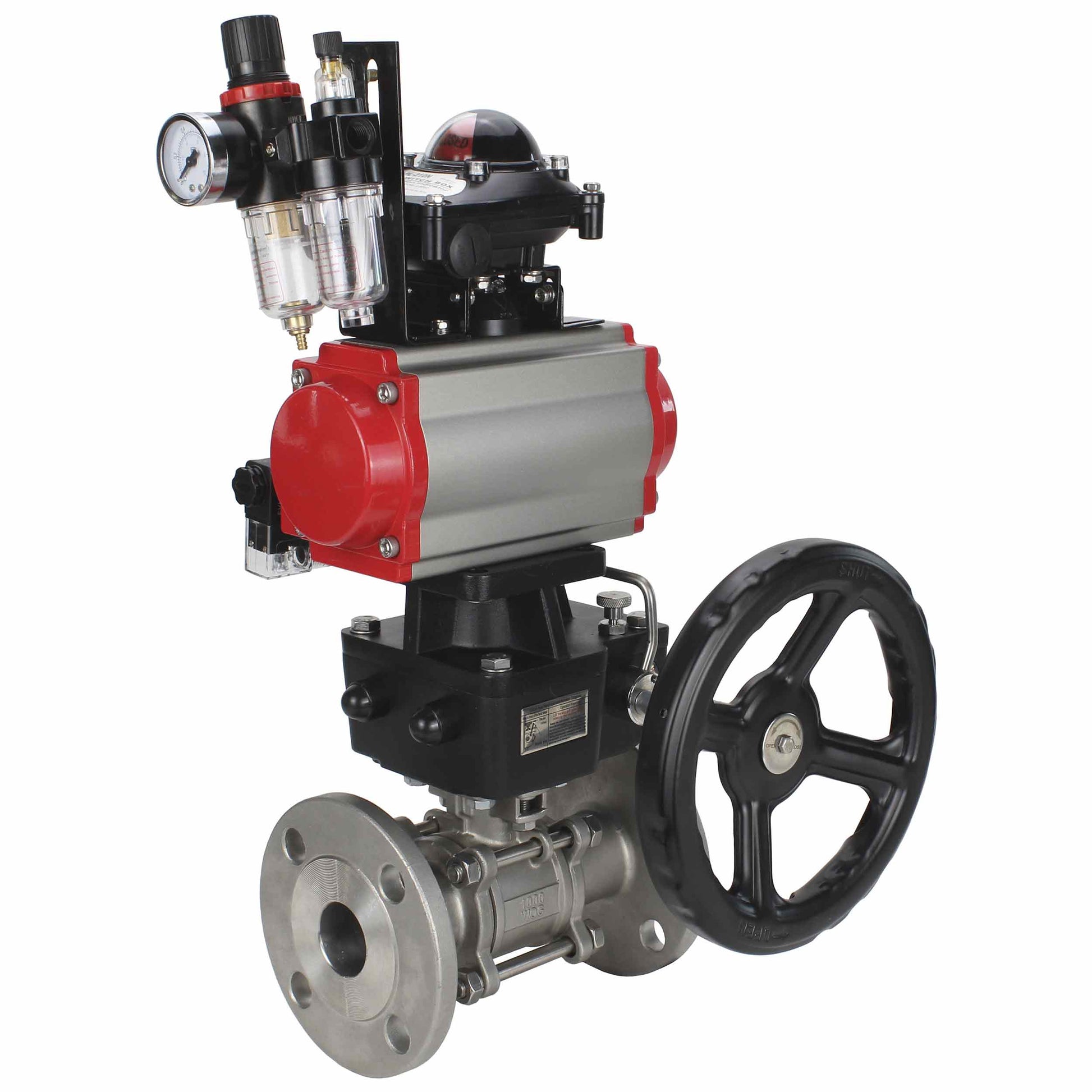

Datos técnicos de la válvula de bola DNOVA ksfpt-316-180-da-4m310-24v-apl210n-hdm-afc2000, material del cuerpo - acero inoxidable AISI 316, material de la bola - acero inoxidable AISI 316, junta - PTFE, accionamiento neumático.
| Diámetro nominal, mm | 15-100 |
| Presión de trabajo PN, bar |
DN15-50 – 40 DN65-80 – 25 DN100 – 16 |
| Temperatura del entorno de trabajo t, °C | de -20 a +180 |
| Entorno de trabajo | Agua, vapor, productos derivados del petróleo y otros medios líquidos o gaseosos que sean neutros para los materiales del grifo. |
| Conexión a la tubería | con brida |
| Tipo de sección de flujo | paso completo |
| Tipo de control | Actuador neumático de doble efectoВ DNOVA-DA |
B
B
Detalle de la válvula de bola DNOVA BV3232P (3 piezas)-FP-F-ISO-H PA-DA 4M310-08 24V APL-210N MON AFC2000
B
Especificación de materiales de la válvula de bola DNOVA BV3232P(3pc)-FP-F-ISO-H PA-DA 4M310-08 24V APL-210N MON AFC2000:
| No. | Nombre | Material | Cantidad |
| 1 | Marco | Acero inoxidable 304/acero inoxidable 316 | 1 |
| 2 | Válvula de bola | Acero inoxidable 304/acero inoxidable 316 | 1 |
| 3 | Tornillo | SS201/SS304 | 4-6 |
| 4 | tornillo | SS201/SS304 | 6-12 |
| 5 | Caza de focas | PTFE | 1 |
| 6 | Existencias | Acero inoxidable 304/acero inoxidable 316 | 1 |
| 7 | Sello | SS201/SS304 | 1 |
| 8 | Tapa | WCB/CF8/CF8M | 2 |
| 9 | Anillos de sillín | PTFE | 2 |
| 10 | Arandela de empuje | PTFE | 1 |
| 11 | tornillo | SS201/SS304 | 1 |
| 12 | Palanca | SS201/SS304 | 1 |
| 13 | Mango de concha | CLORURO DE POLIVINILO | 1 |
| 14 | Tapón | SS201/SS304 | 1 |
B
B
Boceto de válvula de bola DNOVA BV3232P(3 piezas)-FP-F-ISO-H PA-DA 4M310-08 24V APL-210N MON AFC2000
B
Dimensiones generales y de instalación de la válvula de bola DNOVA BV3232P(3pc)-FP-F-ISO-H PA-DA 4M310-08 24V APL-210N MON AFC2000:
| Diámetro interior, mm | d, mm | Re, mm | L1, mm | Lb±1,5, mm | Alto 1, mm | H2, mm | Peso, kg |
| 15 | 15 | 95 | 153 | 130 | 104 | 98 | 6.94 |
| 20 | 20 | 105 | 153 | 150 | 104 | 98 | 7.805 |
| 25 | 25 | 115 | 153 | 160 | 104 | 98 | 8.635 |
| 32 | 32 | 140 | 153 | 180 | 104 | 98 | 10.075 |
| 40 | 38 | 150 | 174 | 200 | 104 | 115 | 12.065 |
| 50 | 50 | 165 | 216 | 230 | 115 | 135 | 16.81 |
| 65 | 64 | 184 | 279 | 290 | 158 | 160 | 26.715 |
| 80 | 79 | 200 | 279 | 310 | 158 | 160 | 31.705 |
| 100 | 99 | 220 | 308 | 350 | 158 | 193 | 44.815 |
B
B
Accionamiento neumático DNOVA
B
Distribuidor neumático 4M310
B
Parámetros principales de los distribuidores neumáticos
| Diseño | tipo de carrete |
| Presión nominal PN, MPa (kg/cm2) | 1,2 (12) |
| Presión de trabajo, bar | 1.5…8 |
| Entorno de trabajo | aire comprimido filtrado |
| Temperatura ambiente t, °C | de +5 a +50 |
| Frecuencia de respuesta | 5 ciclos/s |
| Duplicación manual | Hay |
| Grado de protección | IP 65 |
| Fijación | a través de agujeros en el cuerpo |
| Material del cuerpo | aluminio anodizado |
| Tiempo de respuesta | 0,05 segundos. |
