Descripción
Una válvula de bola de acero inoxidable es un dispositivo fiable y versátil para controlar el flujo de líquidos y gases en diversos sectores industriales. Fabricada en acero inoxidable resistente a la corrosión, posee una alta resistencia y soporta altas temperaturas y presiones. Las válvulas de bola son fáciles de operar, proporcionan un sellado seguro y minimizan el riesgo de fugas, lo que las convierte en la opción ideal para la industria del petróleo y el gas, plantas de tratamiento de agua, la industria alimentaria y otras áreas donde se requiere una válvula fiable y duradera para regular el flujo de sustancias.
B

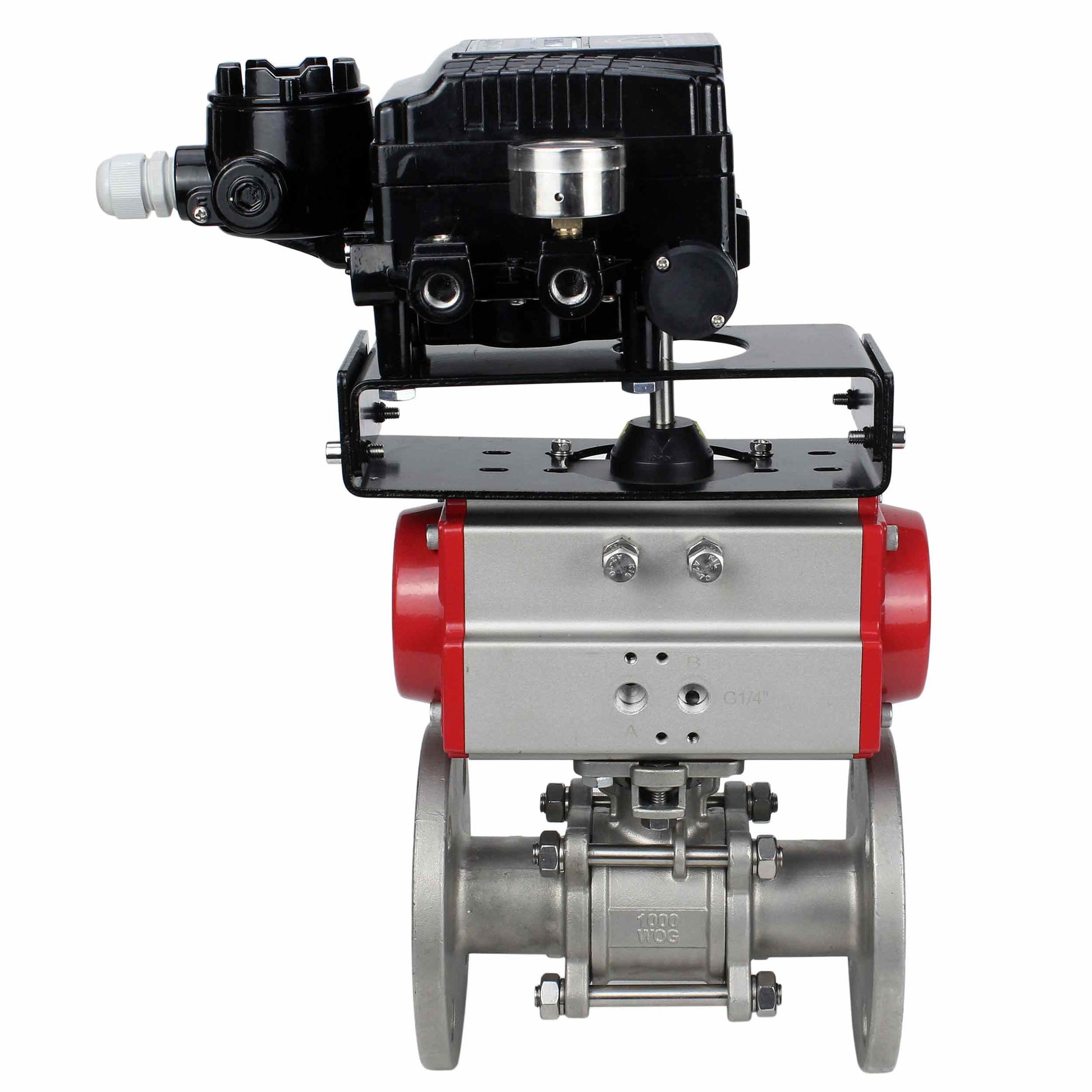

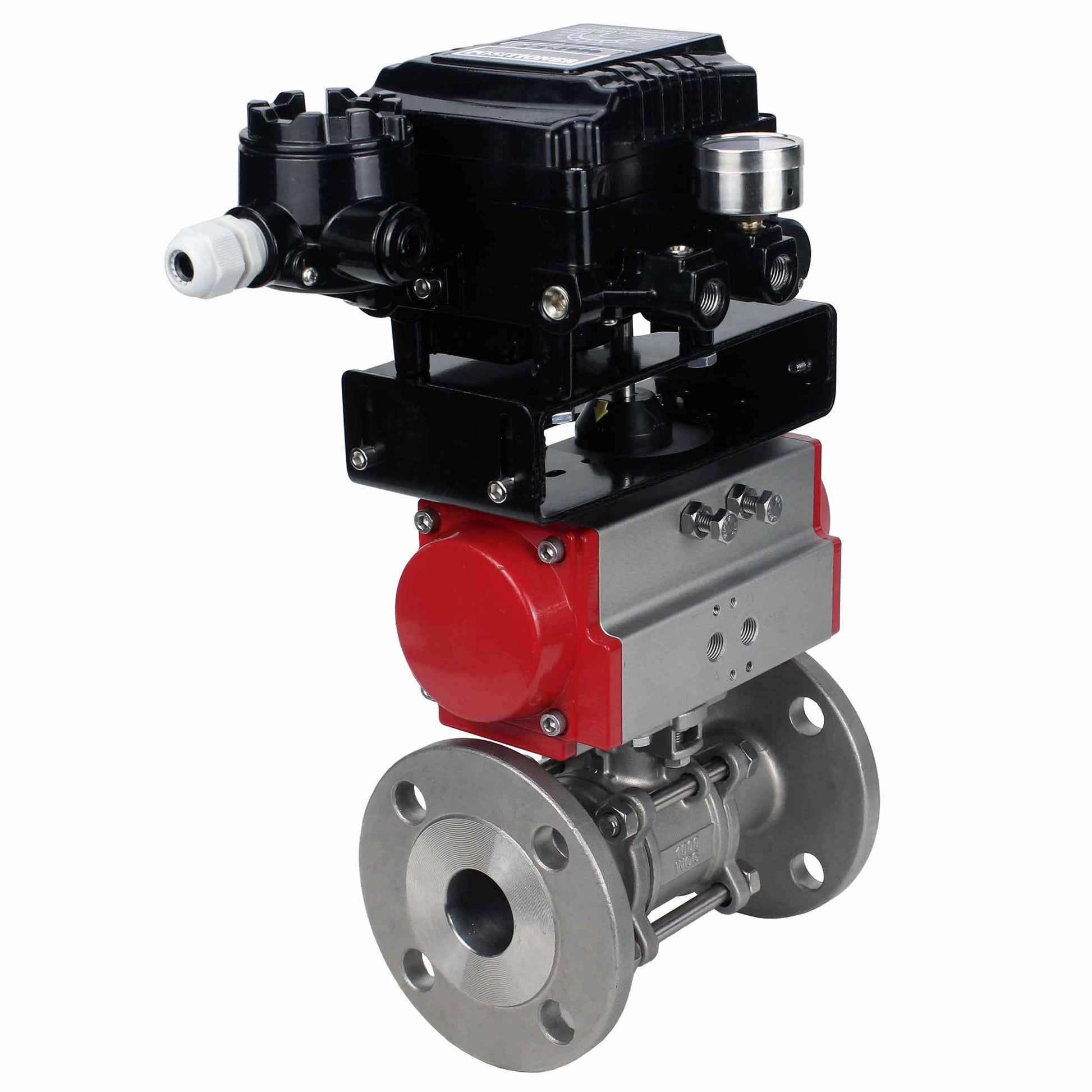

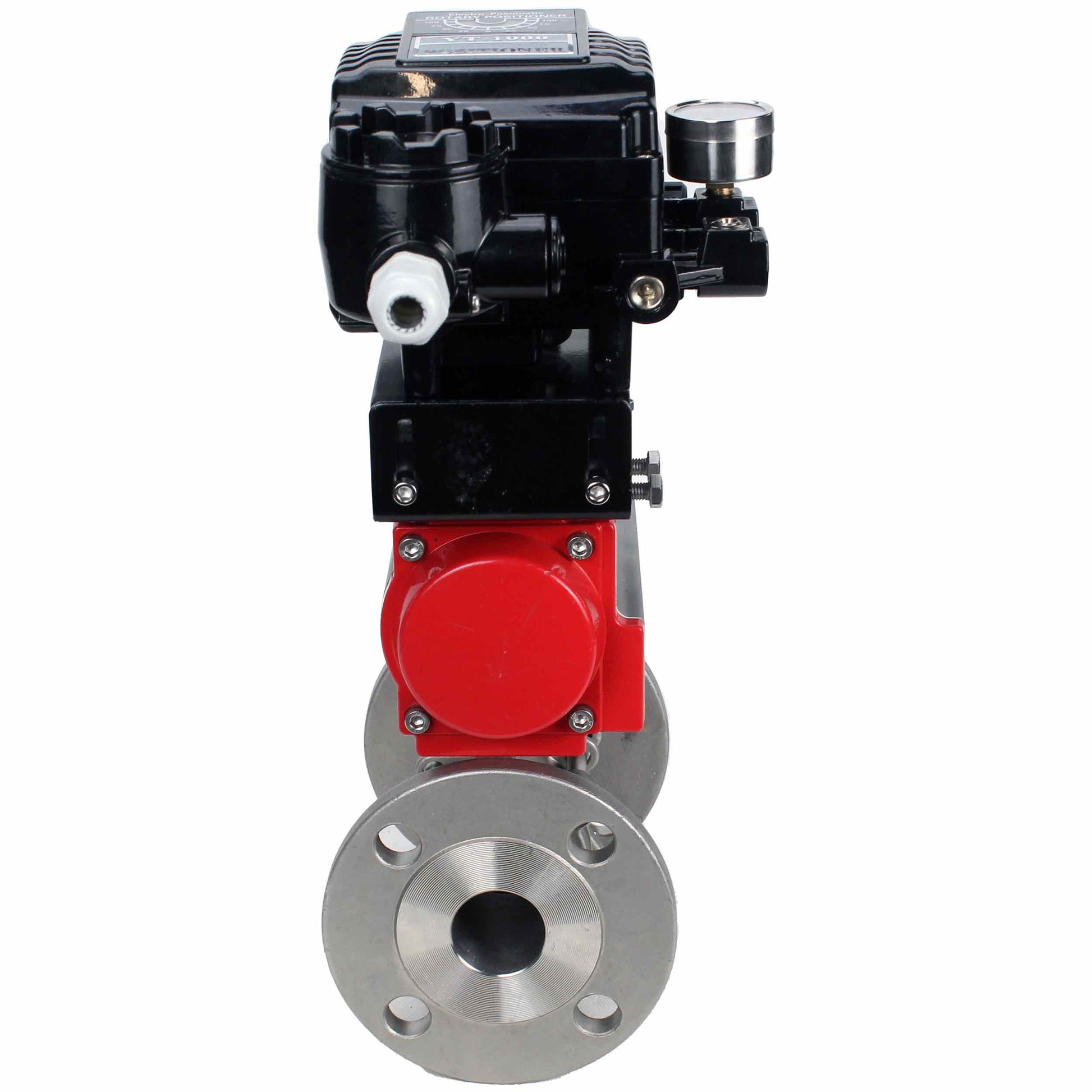

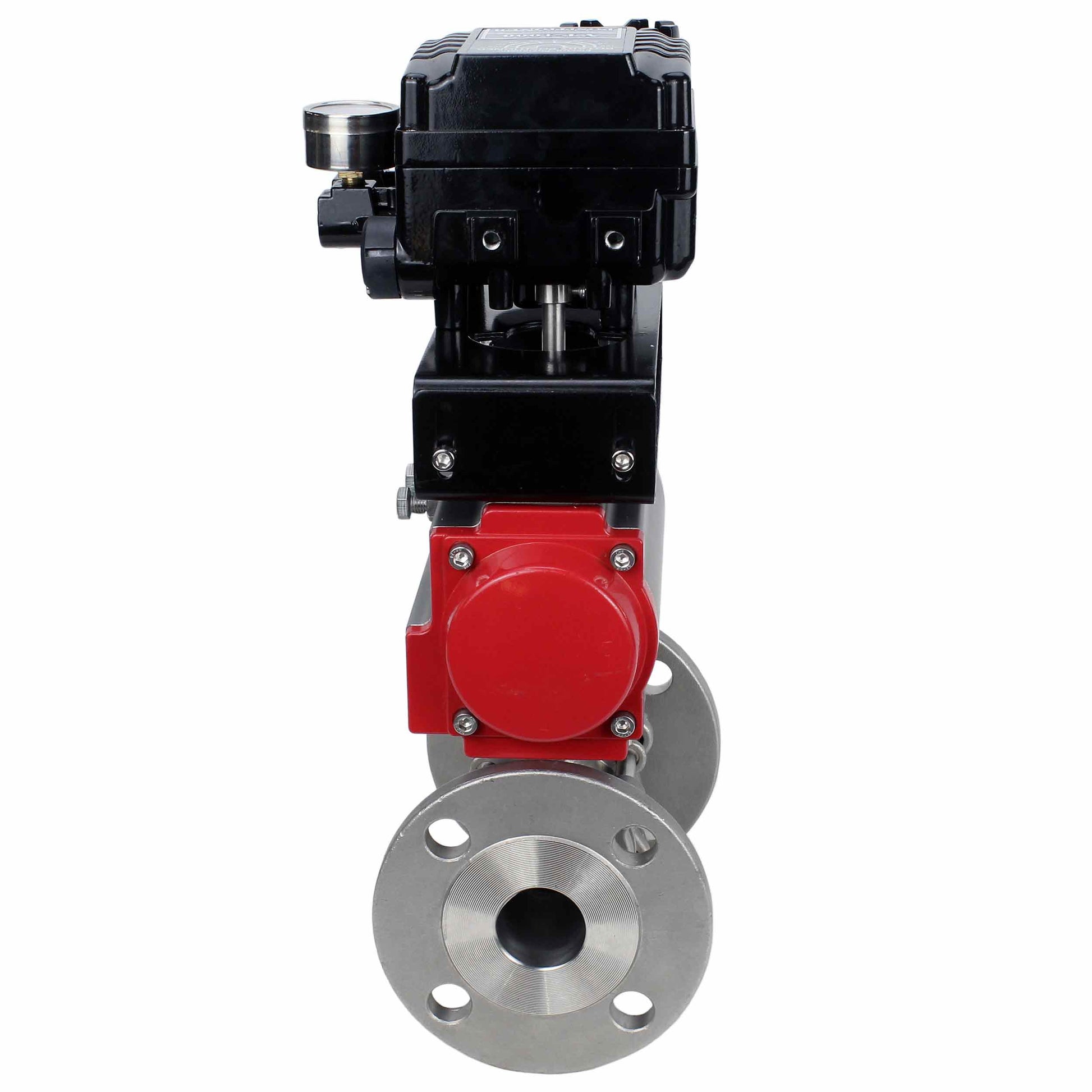

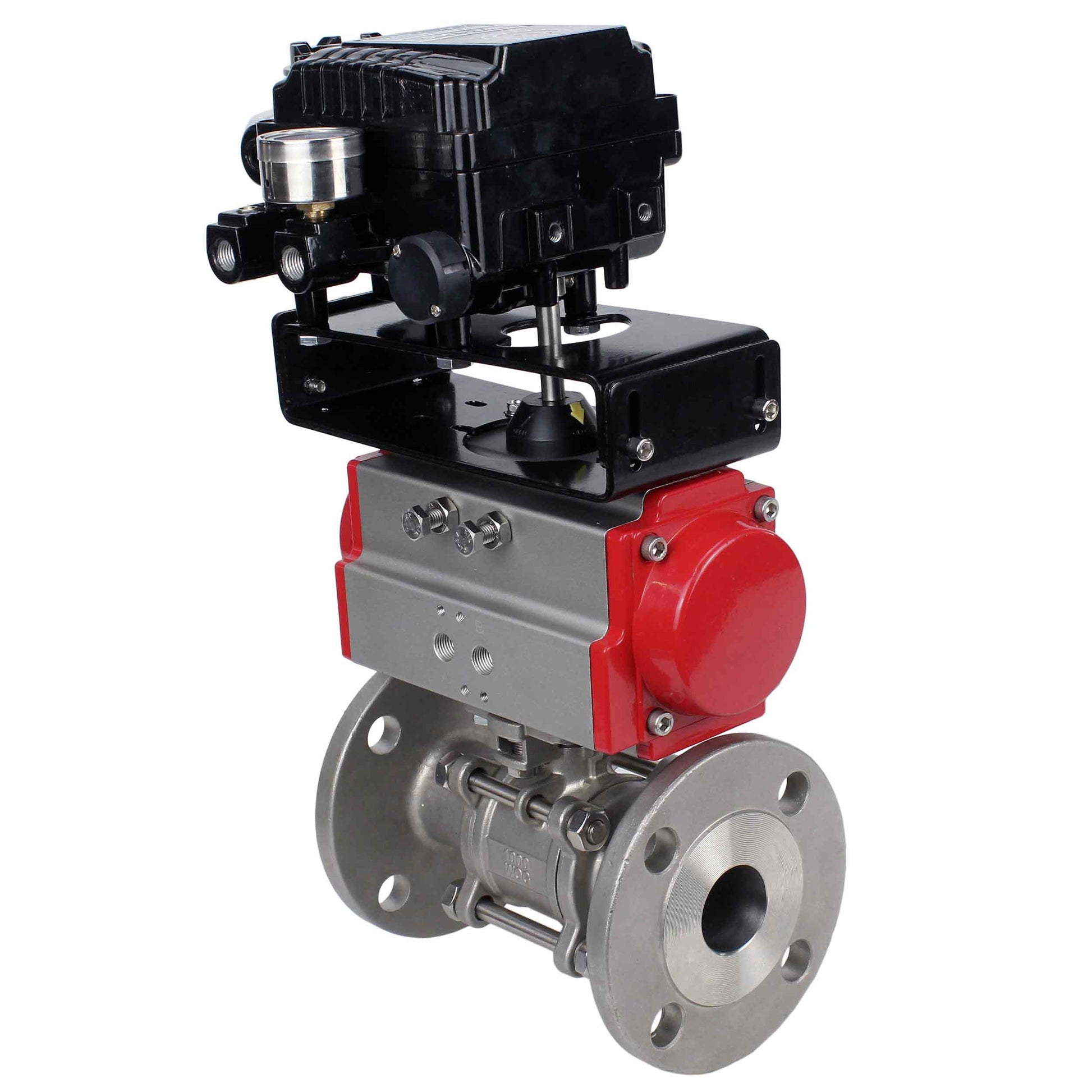

Válvula de bola DNOVA BV3131P (3 piezas)-FP-FF-ISO-H PA-SA YT-1000RSN, datos técnicos no retornables:
| Diámetro nominal, mm | 15-100 |
| Presión de trabajo PN, bar |
DN15-50 – 40 DN65-80 – 25 DN100 – 16 |
| Temperatura del entorno de trabajo t, °C | de -20 a +180 |
| Entorno de trabajo | Agua, vapor, productos derivados del petróleo y otros medios líquidos o gaseosos que sean neutros para los materiales del grifo. |
| Conexión a la tubería | con brida |
| Tipo de sección de flujo | paso completo |
| Tipo de control | Actuador neumático de doble efecto DNOVA-DA |
B
B
Detalle de la válvula de bola DNOVA BV3131P(3pc)-FP-F-ISO-H PA-SA YT-1000RSN sin varillaje de retorno
B
Especificaciones del material de la válvula de bola antirretorno DNOVA BV3131P(3 piezas)-FP-F-ISO-H PA-SA YT-1000RSN:
| No. | Nombre | Material | Cantidad |
| 1 | Marco | Acero inoxidable 304/acero inoxidable 316 | 1 |
| 2 | Válvula de bola | Acero inoxidable 304/acero inoxidable 316 | 1 |
| 3 | Tornillo | SS201/SS304 | 4-6 |
| 4 | tornillo | SS201/SS304 | 6-12 |
| 5 | Caza de focas | PTFE | 1 |
| 6 | Existencias | Acero inoxidable 304/acero inoxidable 316 | 1 |
| 7 | Sello | SS201/SS304 | 1 |
| 8 | Tapa | WCB/CF8/CF8M | 2 |
| 9 | Anillos de sillín | PTFE | 2 |
| 10 | Arandela de empuje | PTFE | 1 |
| 11 | tornillo | SS201/SS304 | 1 |
| 12 | Palanca | SS201/SS304 | 1 |
| 13 | Mango de concha | CLORURO DE POLIVINILO | 1 |
| 14 | Tapón | SS201/SS304 | 1 |
B
B
Boceto de válvula de bola DNOVA BV3131P(3pc)-FP-F-ISO-H PA-SA YT-1000RSN no retornable
B
Dimensiones generales y de instalación de la válvula de bola DNOVA BV3131P(3pc)-FP-F-ISO-H PA-SA YT-1000RSN sin retroalimentación:
| Diámetro interior, mm | d, mm | Re, mm | L1, mm | Lb±1,5, mm | Mmm | Peso, kg |
| 15 | 15 | 95 | 174 | 130 | 115 | 6.88 |
| 20 | 20 | 105 | 174 | 150 | 115 | 7.745 |
| 25 | 25 | 115 | 216 | 160 | 135 | 10.175 |
| 32 | 32 | 140 | 216 | 180 | 135 | 11.615 |
| 40 | 38 | 150 | 279 | 200 | 160 | 16.305 |
| 50 | 50 | 165 | 279 | 230 | 160 | 18.205 |
| 65 | 64 | 184 | 308 | 290 | 193 | 26.655 |
| 80 | 79 | 200 | 405 | 310 | 210 | 36.445 |
| 100 | 99 | 220 | 465 | 350 | 237 | 54.055 |
B
B
Actuador neumático DNOVA
B
Parámetros del actuador neumático DNOVA:
- Tipo de actuador neumático - doble efecto
- Presión de trabajo del accionamiento neumático: 6,0 bar
- Ángulo de rotación de la unidad: 90°
- Rango de ajuste de la transmisión: 5 °
- País de origen: China
- Entorno operativo: interior y exterior
- Indicador de posición - abierto/cerrado
-
Recubrimiento - Todas las piezas internas y externas tienen un recubrimiento anticorrosión.
B
B

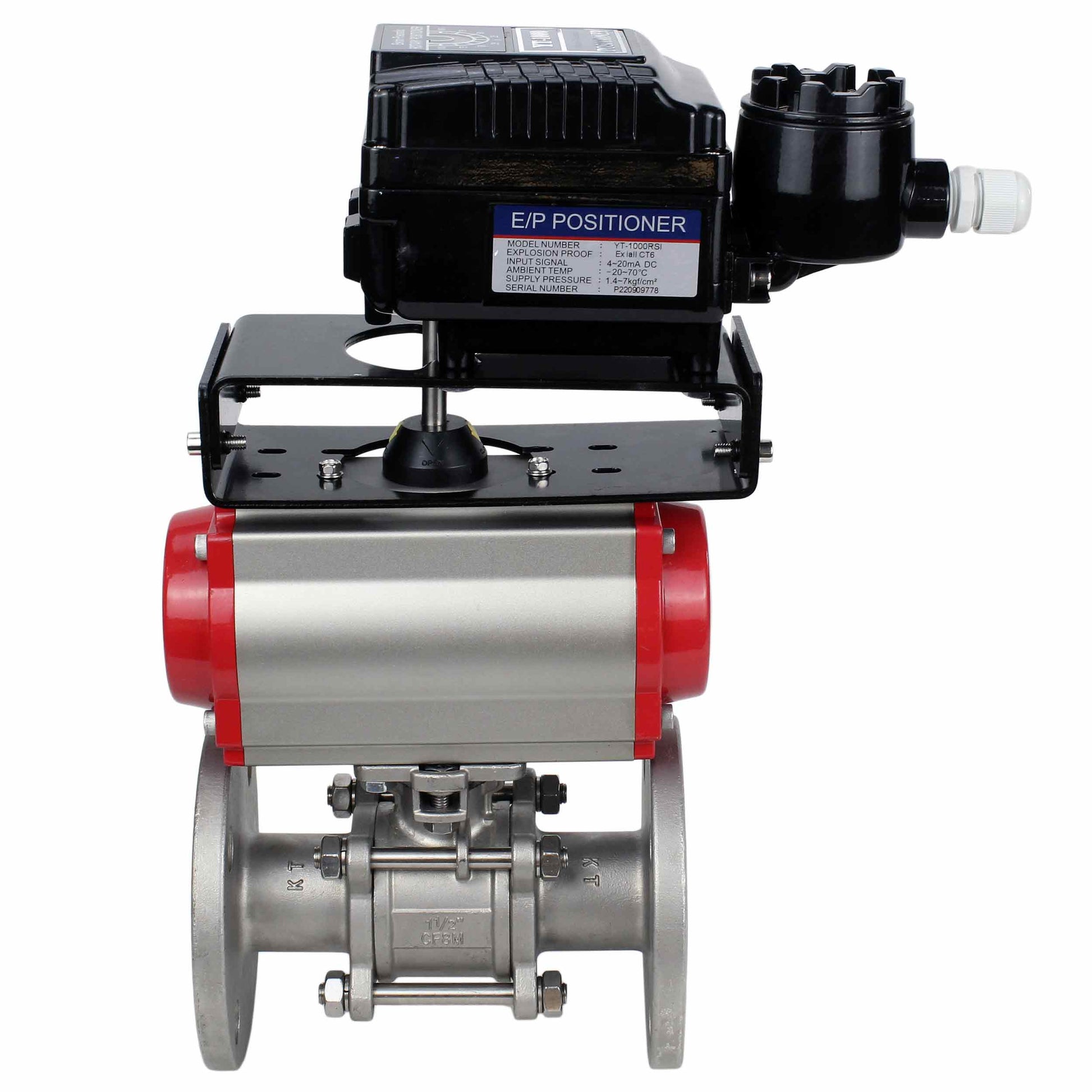

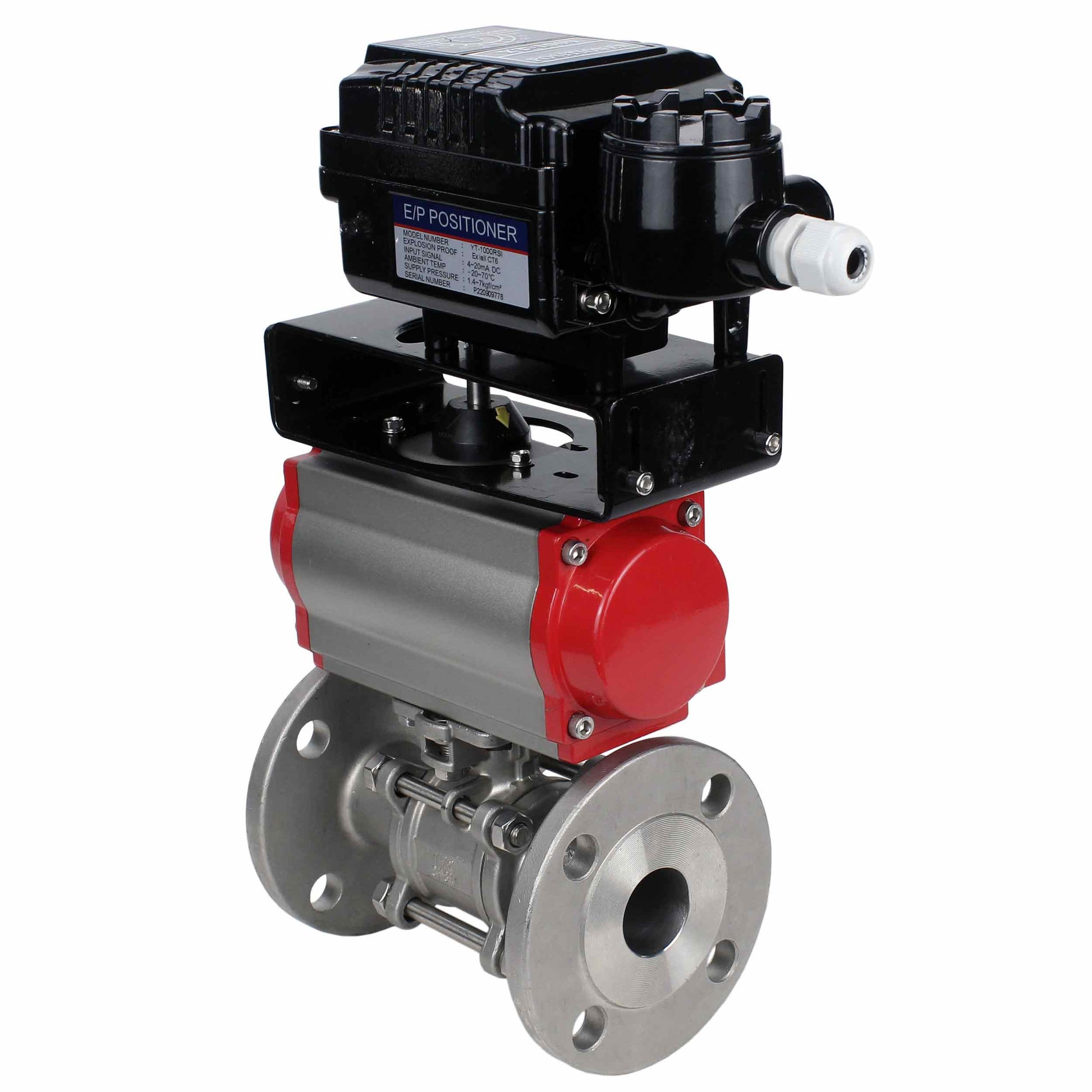

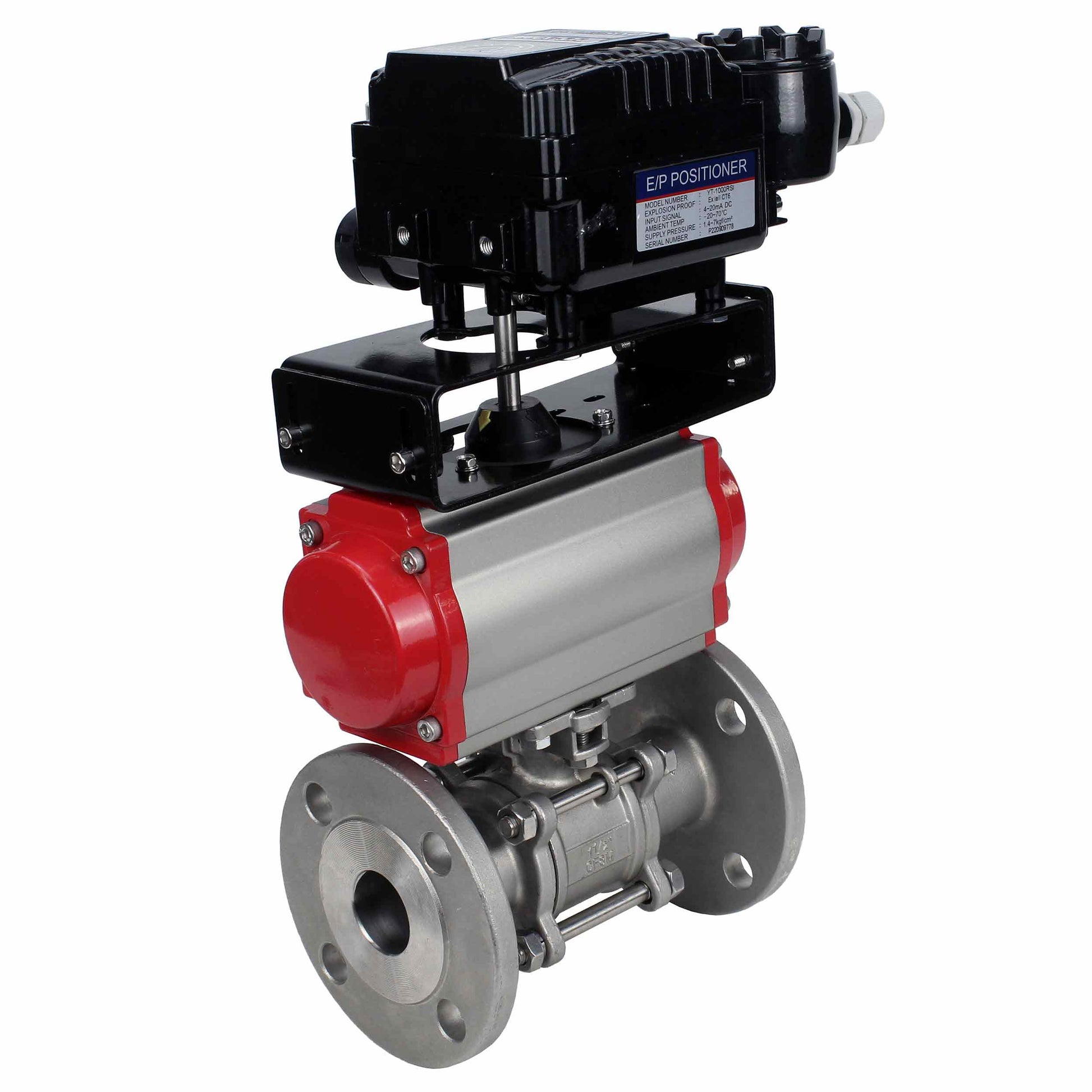

Posicionador rotatorio electroneumático YT-1000RS
B
B
Parámetros básicos de los posicionadores rotativos electroneumáticos:
| Tipo de acción | Unilateral/bilateral |
| Presión de entrada | de 1,7 a 7 bar |
| Consumo de aire comprimido | 3 l/min |
| Temperatura de funcionamiento | de -20 °C a 70 °C |
| Protección contra explosiones | No |
| Clase de sellado | IP66 |
| Marco | Fundición de aluminio |
