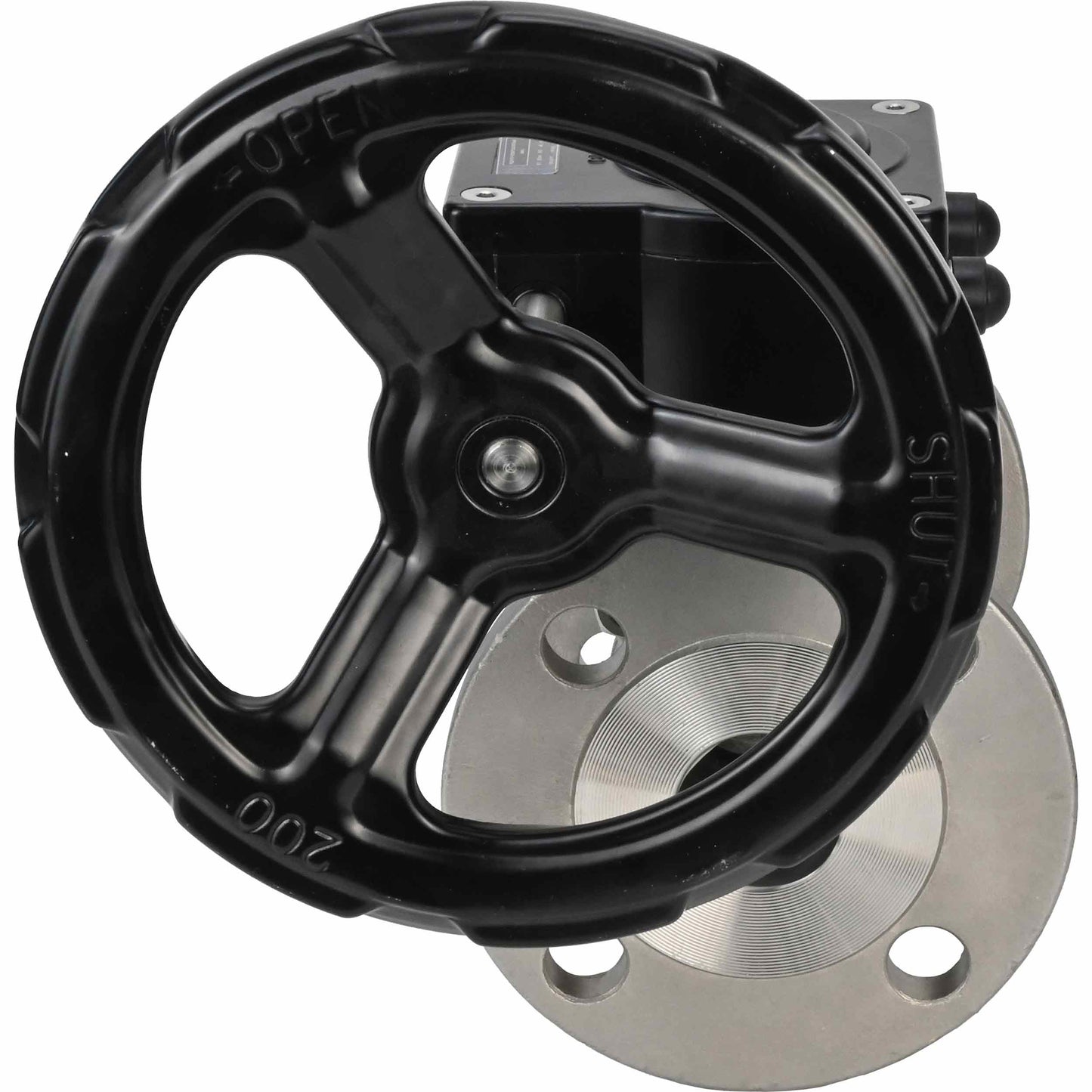

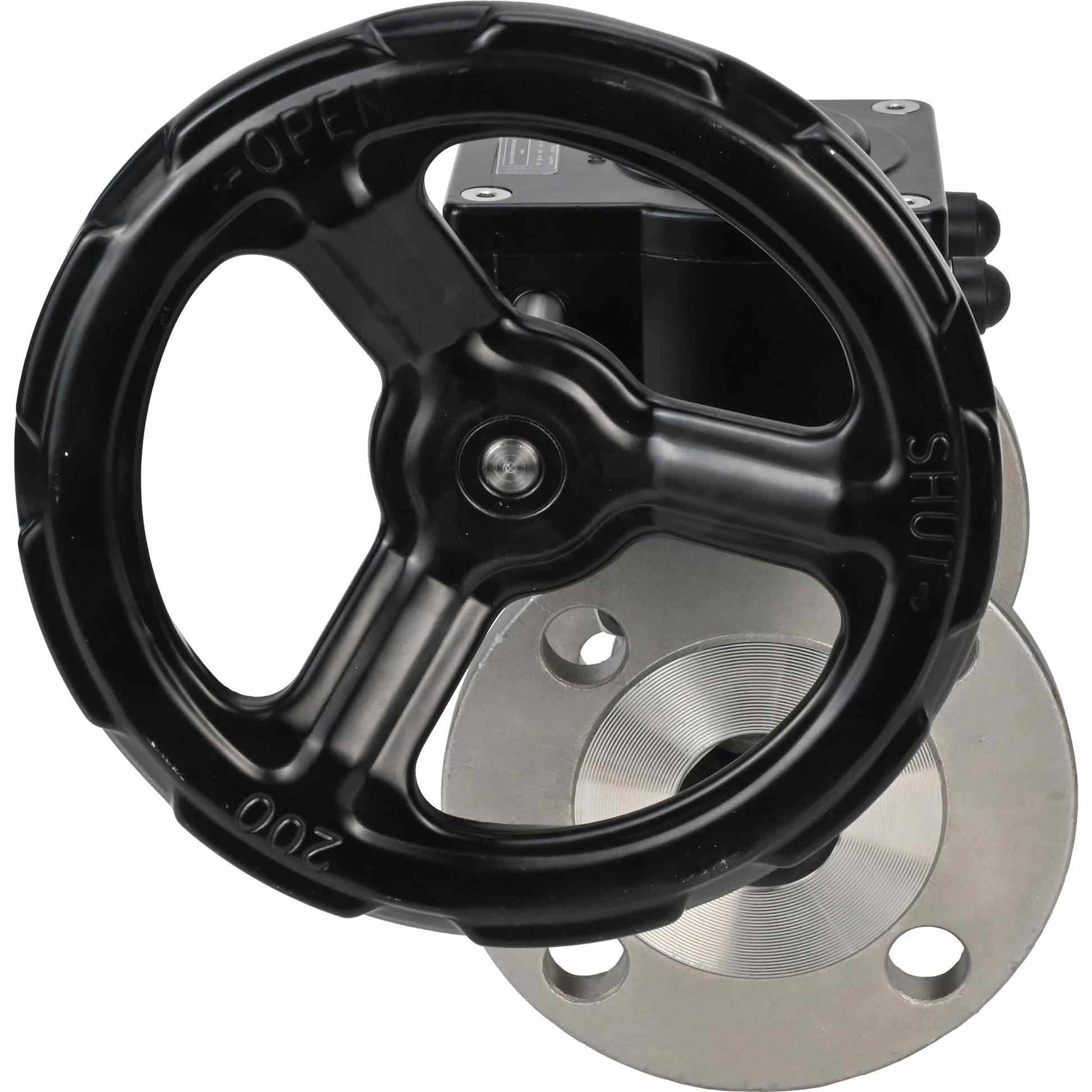

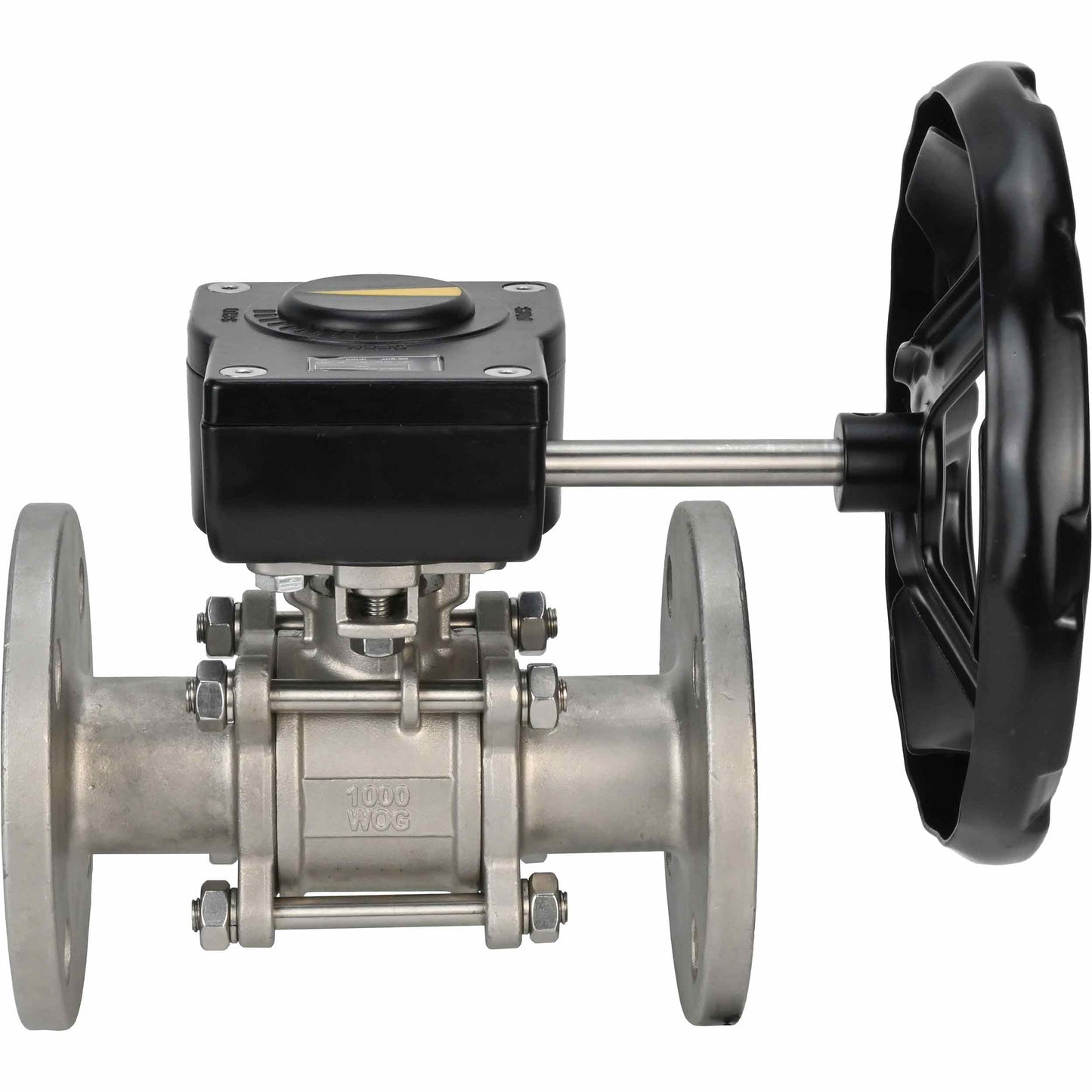

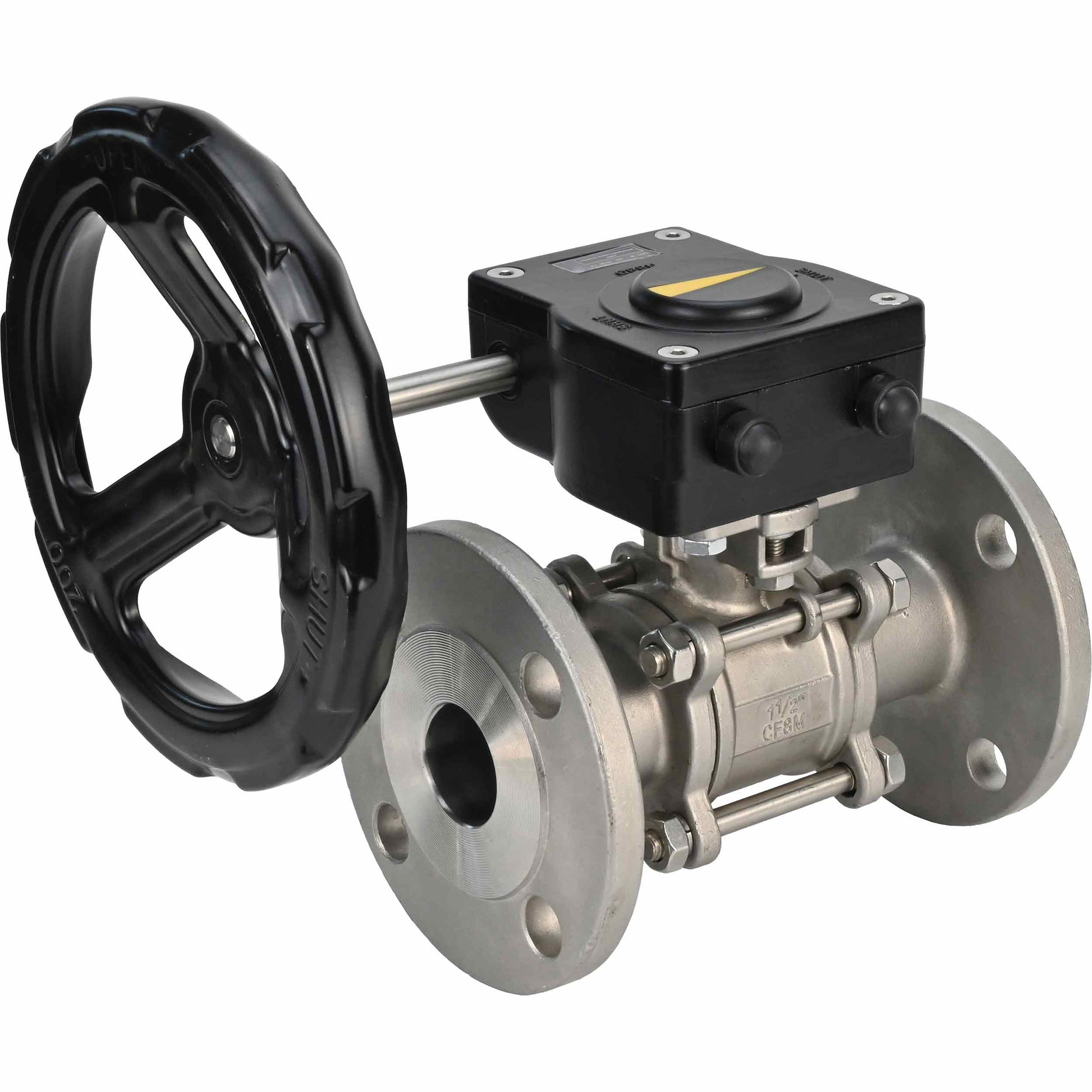

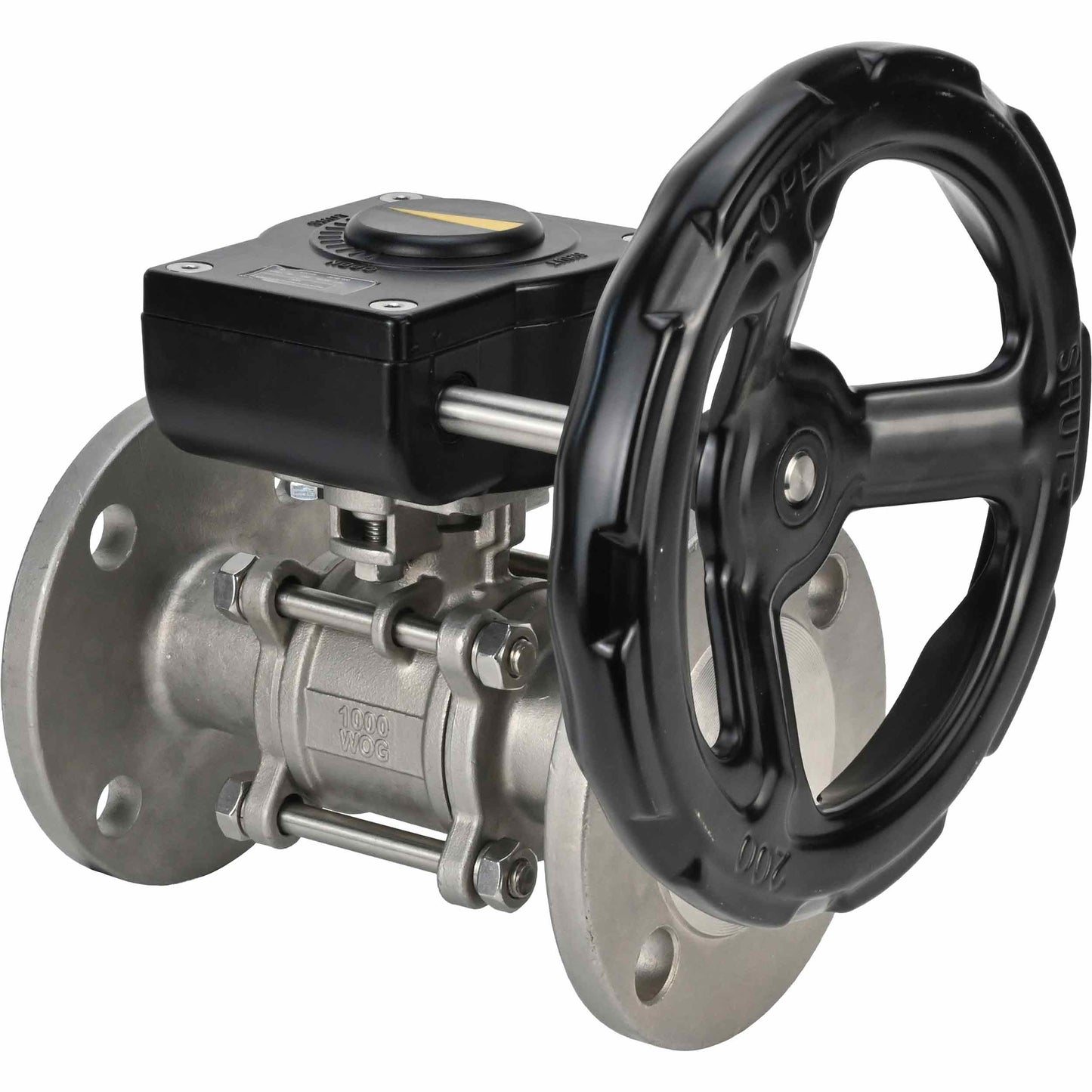

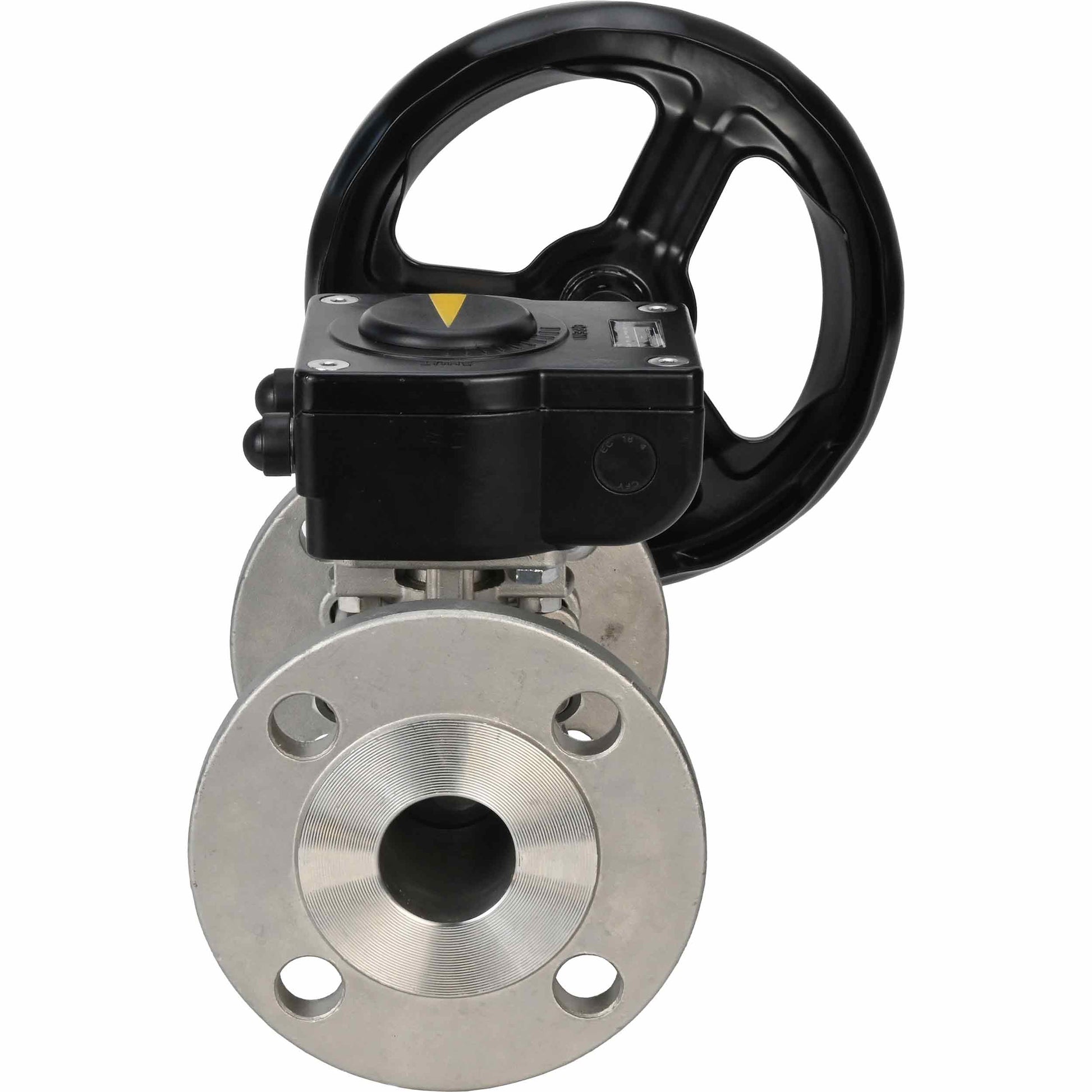

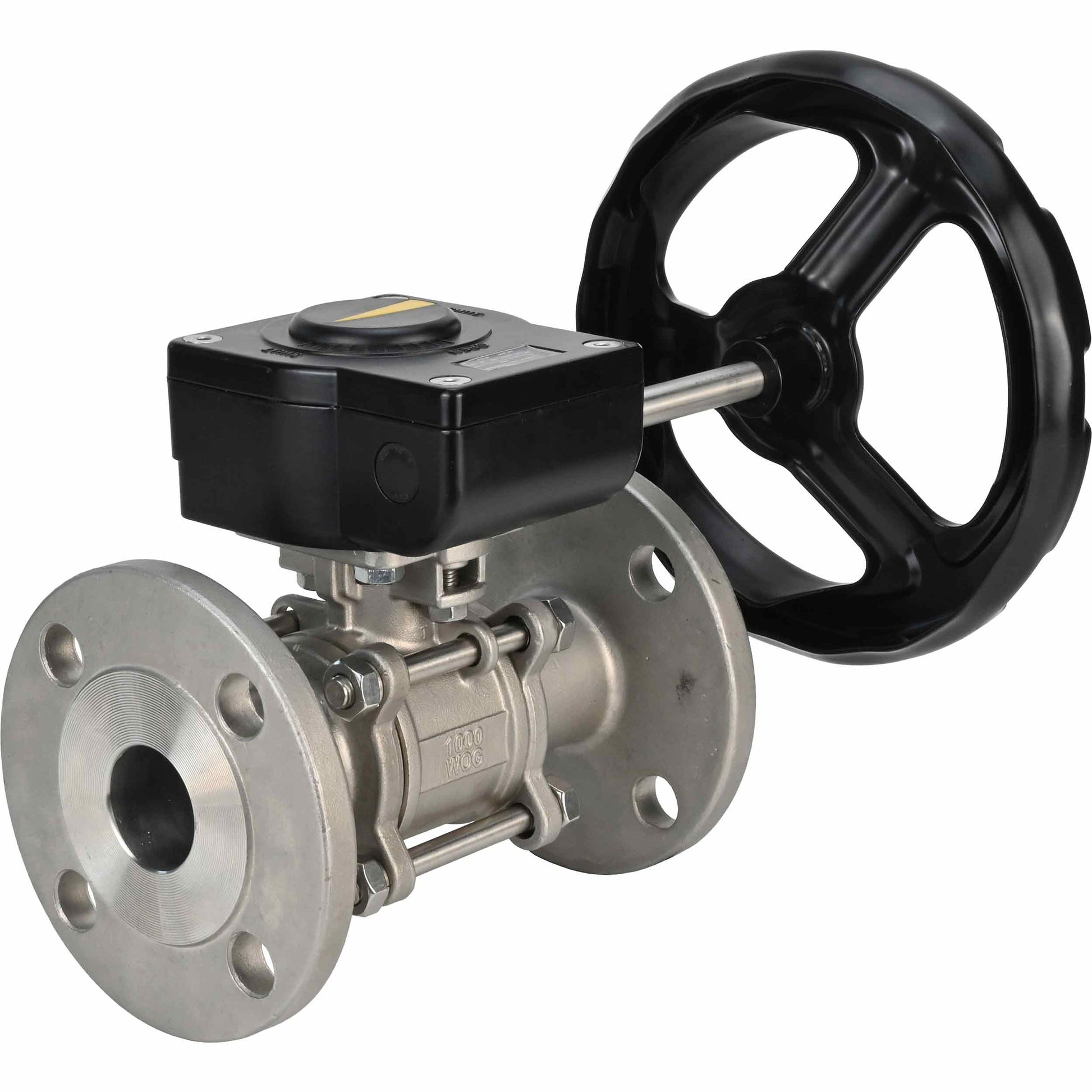

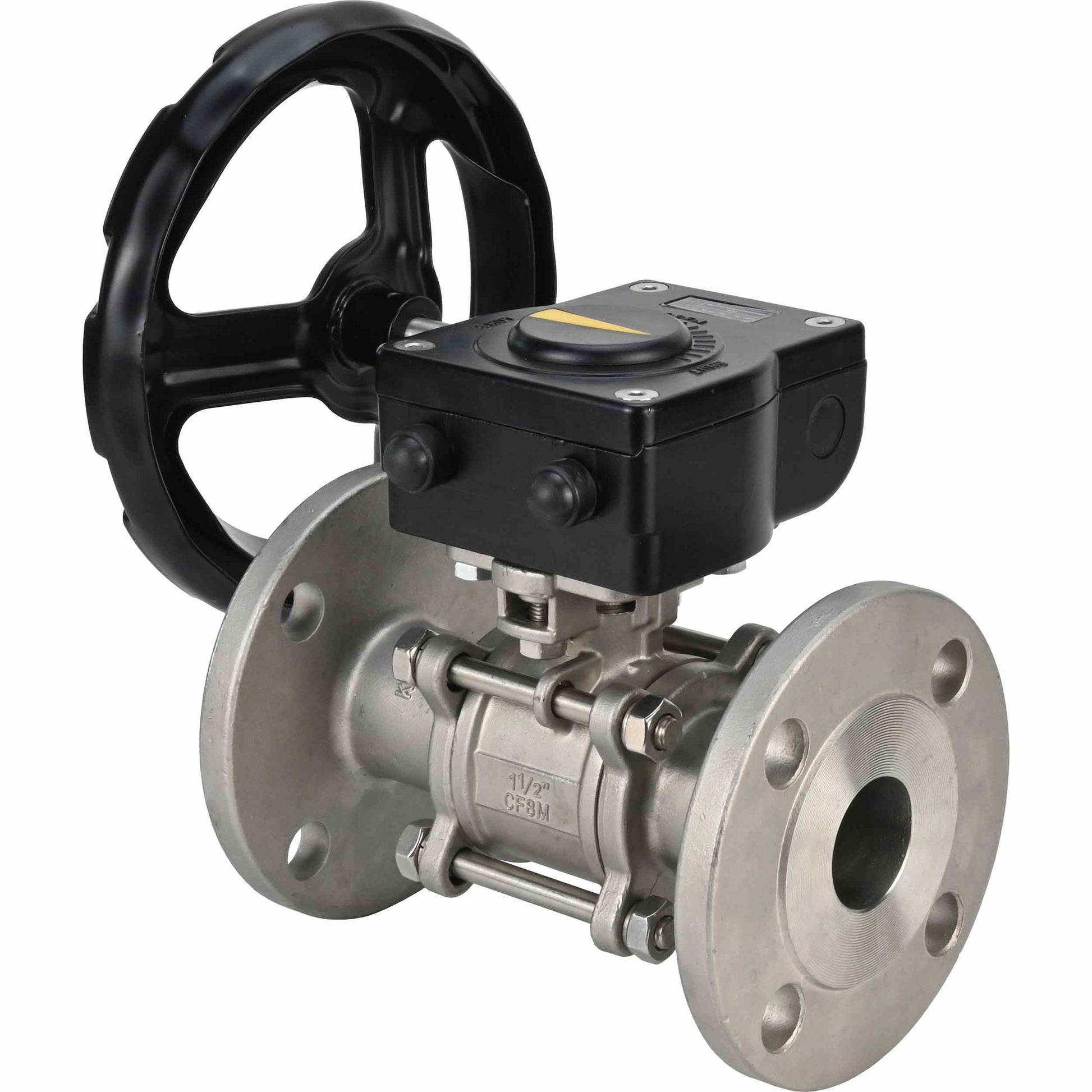

Descripción
Una válvula de bola de acero inoxidable es un dispositivo fiable y versátil para controlar el flujo de líquidos y gases en diversos sectores industriales. Fabricada en acero inoxidable resistente a la corrosión, posee una alta resistencia y soporta altas temperaturas y presiones. Las válvulas de bola son fáciles de operar, proporcionan un sellado seguro y minimizan el riesgo de fugas, lo que las convierte en la opción ideal para la industria del petróleo y el gas, plantas de tratamiento de agua, la industria alimentaria y otras áreas donde se requiere una válvula fiable y duradera para regular el flujo de sustancias.
B
B
Datos técnicos de la válvula de bola DNOVA BV3131P (3 piezas)-FP-F-ISO-H HAM RQN-Z:
| Diámetro nominal, mm | 15-100 |
| Presión de trabajo PN, bar |
DN15-50 – 40 DN65-80 – 25 DN100 – 16 |
| Temperatura del entorno de trabajo t, °C | de -20 a +180 |
| Entorno de trabajo | Agua, vapor, productos derivados del petróleo y otros medios líquidos o gaseosos que sean neutros para los materiales del grifo. |
| Conexión a la tubería | con brida |
| Tipo de sección de flujo | paso completo |
| Tipo de control | Actuador neumático de doble efecto DNOVA-DA |
B
B

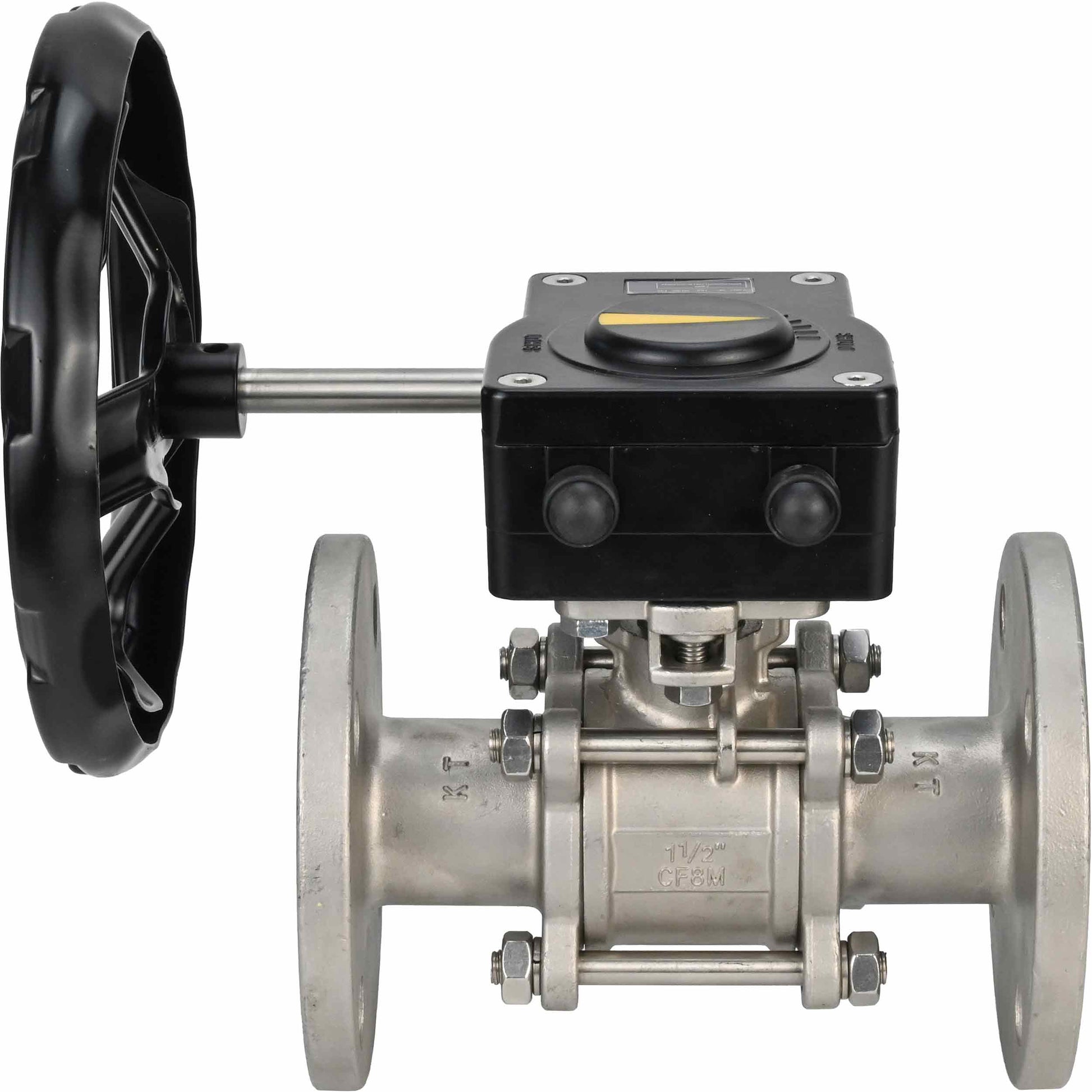

Detalle de la válvula de bola DNOVA BV3131P (3 piezas)-FP-F-ISO-H HAM RQN-Z
B
Especificación del material de la válvula de bola DNOVA BV3131P (3 piezas)-FP-F-ISO-H HAM RQN-Z:
| No. | Nombre | Material | Cantidad |
| 1 | Marco | Acero inoxidable 304/acero inoxidable 316 | 1 |
| 2 | Válvula de bola | Acero inoxidable 304/acero inoxidable 316 | 1 |
| 3 | Tornillo | SS201/SS304 | 4-6 |
| 4 | tornillo | SS201/SS304 | 6-12 |
| 5 | Caza de focas | PTFE | 1 |
| 6 | Existencias | Acero inoxidable 304/acero inoxidable 316 | 1 |
| 7 | Sello | SS201/SS304 | 1 |
| 8 | Tapa | WCB/CF8/CF8M | 2 |
| 9 | Anillos de sillín | PTFE | 2 |
| 10 | Arandela de empuje | PTFE | 1 |
B
B
Boceto de la válvula de bola DNOVAu BV3131P(3pc)-FP-FF-ISO-H HAM RQN-Z
B
B
Dimensiones generales y de instalación de la válvula de bola DNOVA BV3131P(3pc)-FP-F-ISO-H HAM RQN-Z:
| Diámetro interior, mm | d, mm | Re, mm | L1, mm | Lb±1,5, mm | Mmm |
| 15 | 15 | 95 | 80 | 130 | 48 |
| 20 | 20 | 105 | 80 | 150 | 48 |
| 25 | 25 | 115 | 80 | 160 | 48 |
| 32 | 32 | 140 | 80 | 180 | 48 |
| 40 | 38 | 150 | 80 | 200 | 48 |
| 50 | 50 | 165 | 80 | 230 | 48 |
| 65 | 64 | 184 | 80 | 290 | 48 |
| 80 | 79 | 200 | 80 | 310 | 48 |
| 100 | 99 | 220 | 100 | 350 | 58В |
B
B
Principales datos técnicos y características de los reductores HAM RQNx-xZ-x:
| Temperatura ambiente, °C | -30 a +120 |
| Clase de protección del recinto | IP67 |
| Solicitud | Para diversas industrias donde se requiere control del flujo de fluidos |
| Montaje | horizontal/vertical |
| Ajuste de carrera | 0 - 90 ° (ajustable ± 5 °) |
| Estándar de conexión | ISO 5211 |
Cajas de cambios HAM
B
B
Materiales básicos de los componentes de la caja de cambios HAM:
| - | Nombre | Material |
| 1 | Tornillo | acero inoxidable 304 |
| 2 | Índice | Plástico ABS |
| 3 | Cubrir | aleación de aluminio |
| 4 | Anillo de sellado | NBR70 |
| 5 | Alfiler | acero negro |
| 6 | Engranaje helicoidal | hierro dúctil |
| 7 | Sello | NBR70 |
| 8 | Alojamiento | aleación de aluminio |
| 9 | Perno de ajuste | acero negro |
| 10 | Empaquetadora | acero inoxidable 304 |
| 11 | Tuerca de ajuste | acero inoxidable 304 |
| 12 | Tapa de tuerca | NBR70 |
| 13 | Cojinete | acero en polvo |
| 14 | Eje sin fin | acero 45 |
| 15 | Sello | NBR70 |
| 16 | Eje de transmisión | acero inoxidable 304 |
| 17 | Volante | acero al carbono recubierto de poliéster |
| 18 | Alfiler | acero negro |
Bosquejo HAM RQNx-xZ-x
B
B
Dimensiones generales y de montaje de los reductores HAM RQNx-xZ-x:
| Modelo | JAMÓN RQN1-180Z-T40 |
JAMÓN RQN2-300Z-T37 |
JAMÓN RQN3-540Z-T36 |
JAMÓN RQN4-675Z-T36 |
JAMÓN RQN5-1500Z-T50 |
| Re, mm | 80 | 100 | 120 | 142 | 175 |
| D1, mm | 70 | 90 | 102 | 125 | 140 |
| D2, mm | 50 | 70 | 70 | 102 | 102 |
| n-M1 | 4-M6x10 | 4-M8x12 | 4-M8x10 | 4-M8x10 | 4-M8x10 |
| n-M2 | 4-M8x12 | 4-M10x12 | 4-M10x15 | 4-M12x18 | 4-M16x24 |
| Tamaño pequeño | 17x17 | 17x17 | 22x22 | 24x24 | 27x27 |
| Largo, mm | 115 | 130 | 150 | 180 | 220 |
| L1, mm | 50 | 58 | 65 | 80 | 95 |
| L2, mm | 42 | 50 | 60 | 60 | 78 |
| Mmm | 48 | 58 | 58 | 74 | 84 |
| Alto 1, mm | 19 | 18 | 18 | 21 | 51 |
| d1, mm | 20 | 20 | 20 | 20 | 25 |
| L3, mm | 160 | 160 | 215 | 225 | 325 |
| Ancho, mm | 140 | 200 | 250 | 300 | 400 |
Bosquejo HAM RQNx-xZ-x
B
B
Datos técnicos de los reductores HAM RQNx-xZ-x:
| Modelo | JAMÓN RQN1-180Z-T40 |
JAMÓN RQN2-300Z-T37 |
JAMÓN RQN3-540Z-T36 |
JAMÓN RQN4-675Z-T36 |
JAMÓN RQN5-1500Z-T50 |
| Relación de transmisión | 40:1 | 37:1 | 36:1 | 36:1 | 50:1 |
| Par motor, Nm | 180 | 300 | 540 | 675 | 1500 |
| Tipo de brida ISO | F05/F07 | F07/F09 | F07/F10 | F10/F12 | F10/F14 |
| Peso, kg | 1.2 | 2 |
