Válvula de bola de acero inoxidable

Una válvula de bola de acero inoxidable es un dispositivo confiable y versátil para controlar el flujo de líquidos y gases en diversos sectores industriales. Fabricada en acero inoxidable resistente a la corrosión, posee una alta resistencia y soporta altas temperaturas y presiones. Las válvulas de bola son fáciles de operar, proporcionan un sellado seguro y minimizan el riesgo de fugas, lo que las convierte en la opción ideal para la industria del petróleo y el gas, plantas de tratamiento de agua, la industria alimentaria y otras áreas donde se requiere una válvula confiable y duradera para regular el flujo de sustancias.

B

B

Datos técnicos de la válvula de bola DNOVA BV3131P(3 piezas)-FP-F-ISO-H PA-DA 4M310-08 24 V MON AFC2000:

Diámetro nominal, mm	15-100
Presión de trabajo PN, bar	DN15-50 – 40 DN65-80 – 25 DN100 – 16
Temperatura del entorno de trabajo t, °C	de -20 a +180
Entorno de trabajo	Agua, vapor, productos derivados del petróleo y otros medios líquidos o gaseosos que sean neutros para los materiales del grifo.
Conexión a la tubería	con brida
Tipo de sección de flujo	paso completo
Tipo de control	Actuador neumático de doble efecto DNOVA-DA

B

B

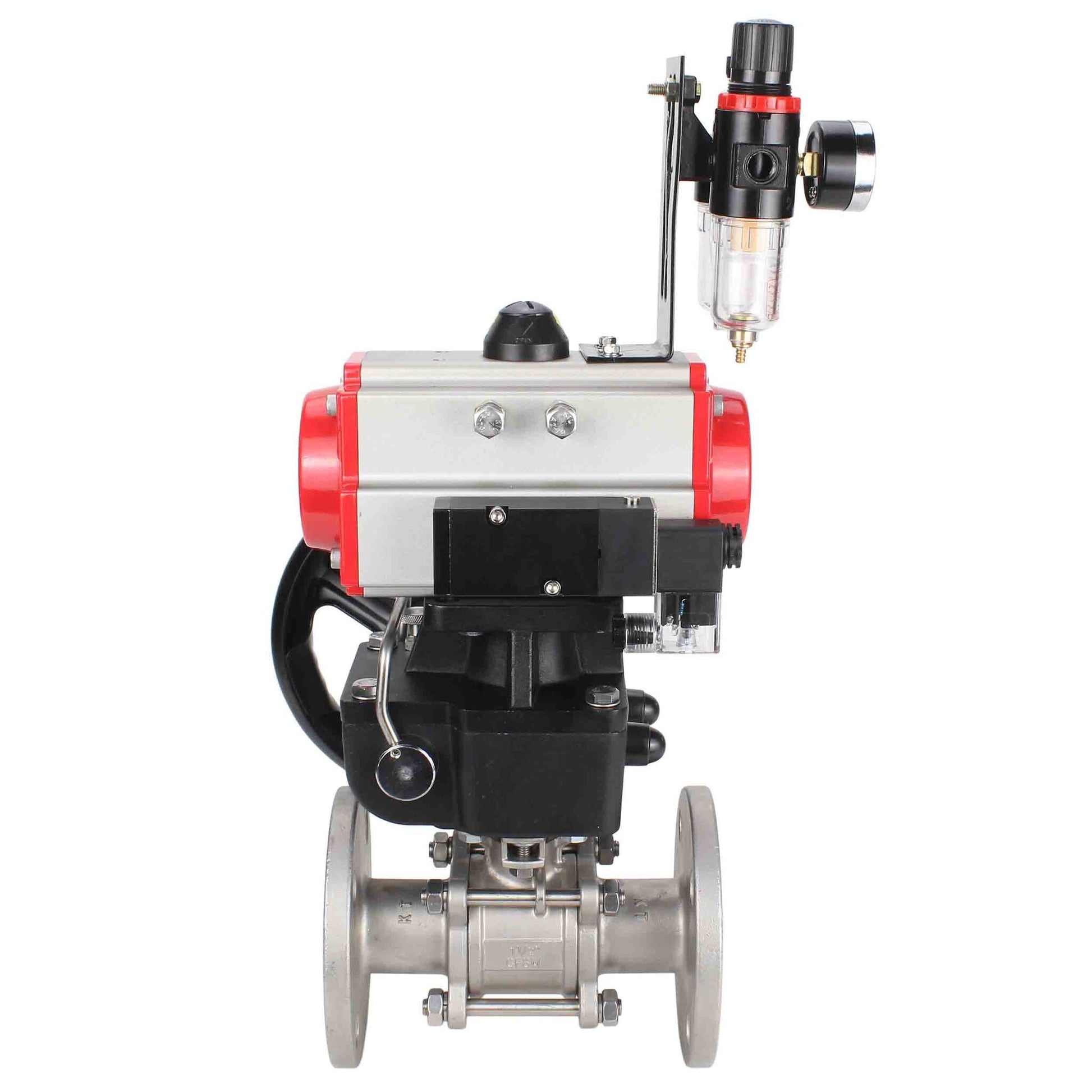

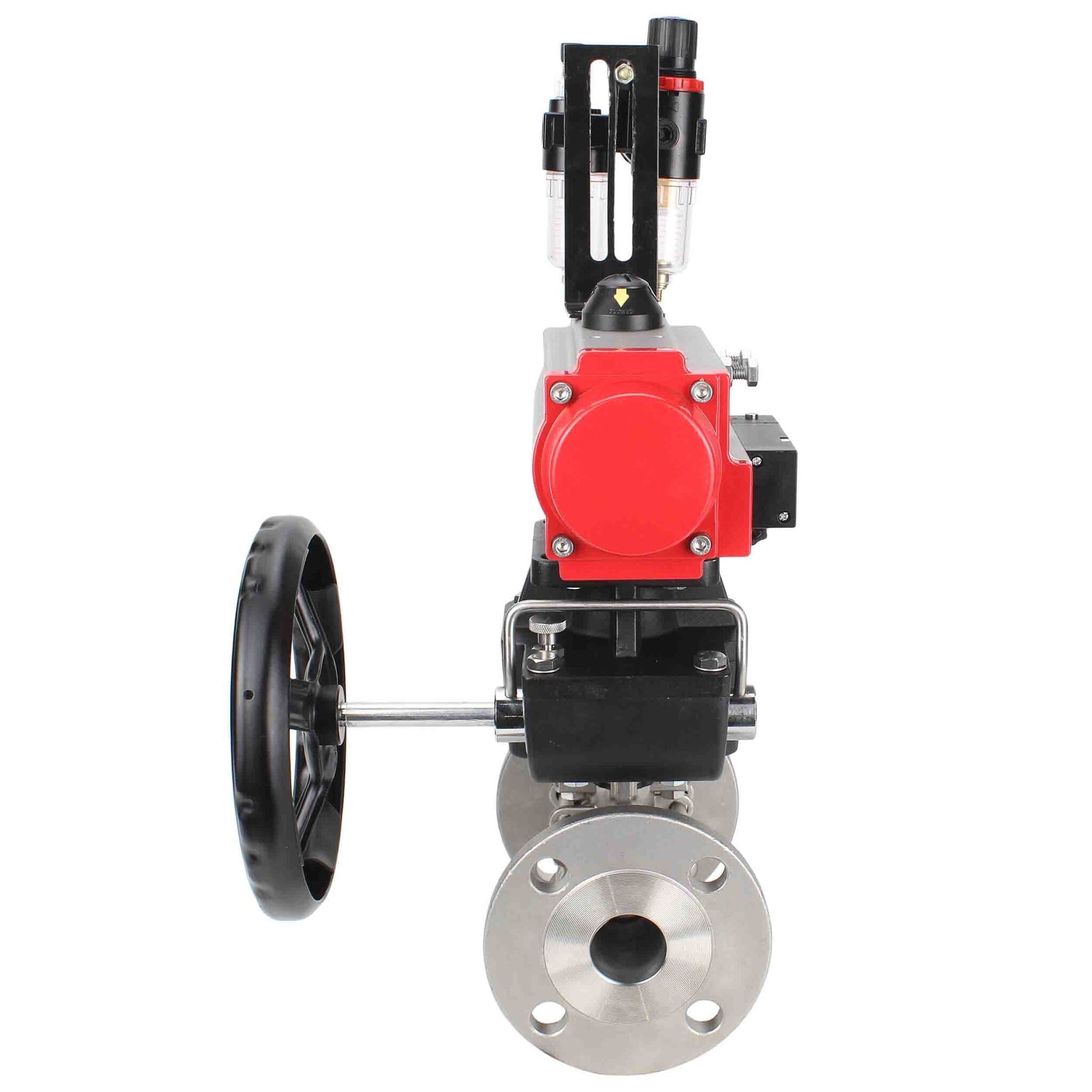

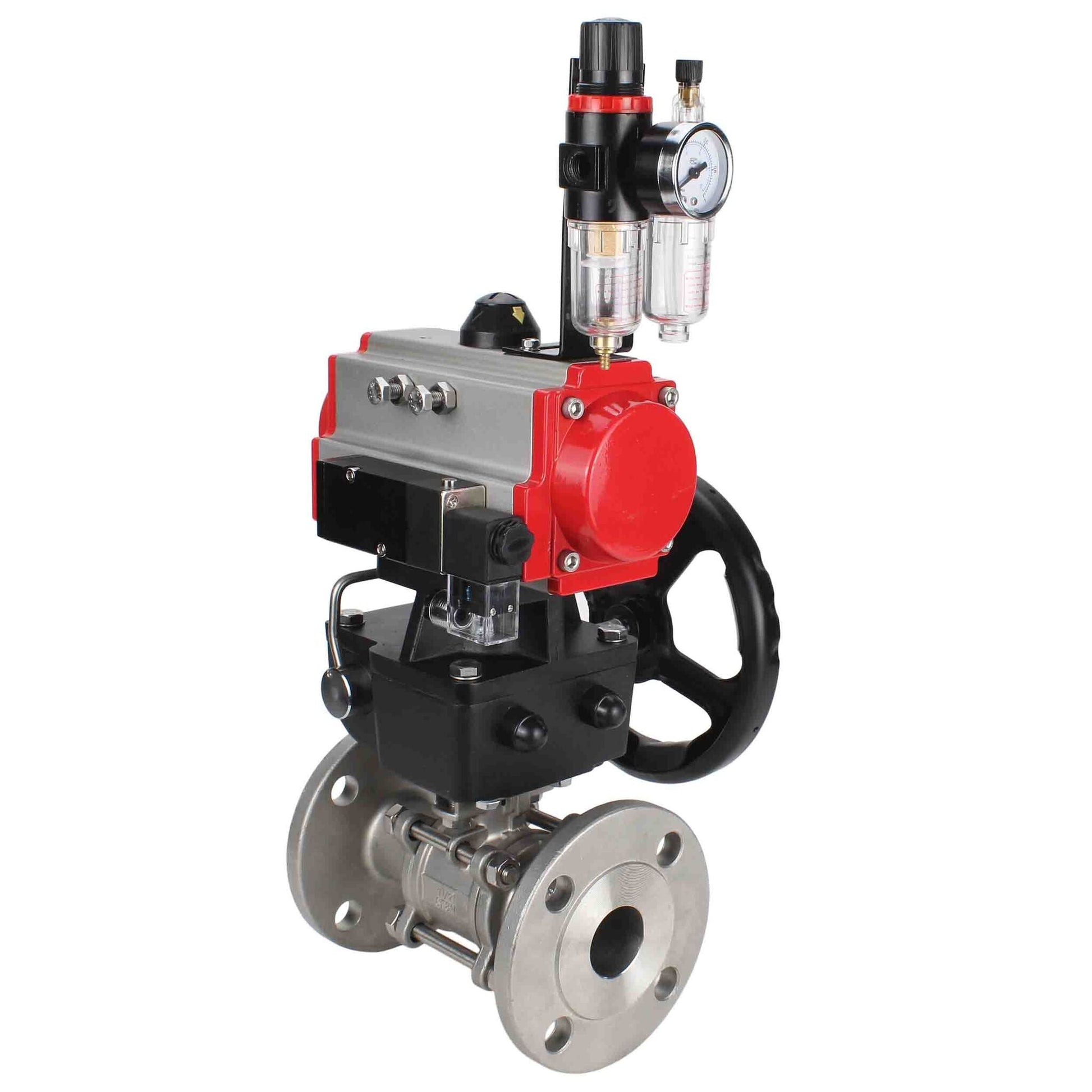

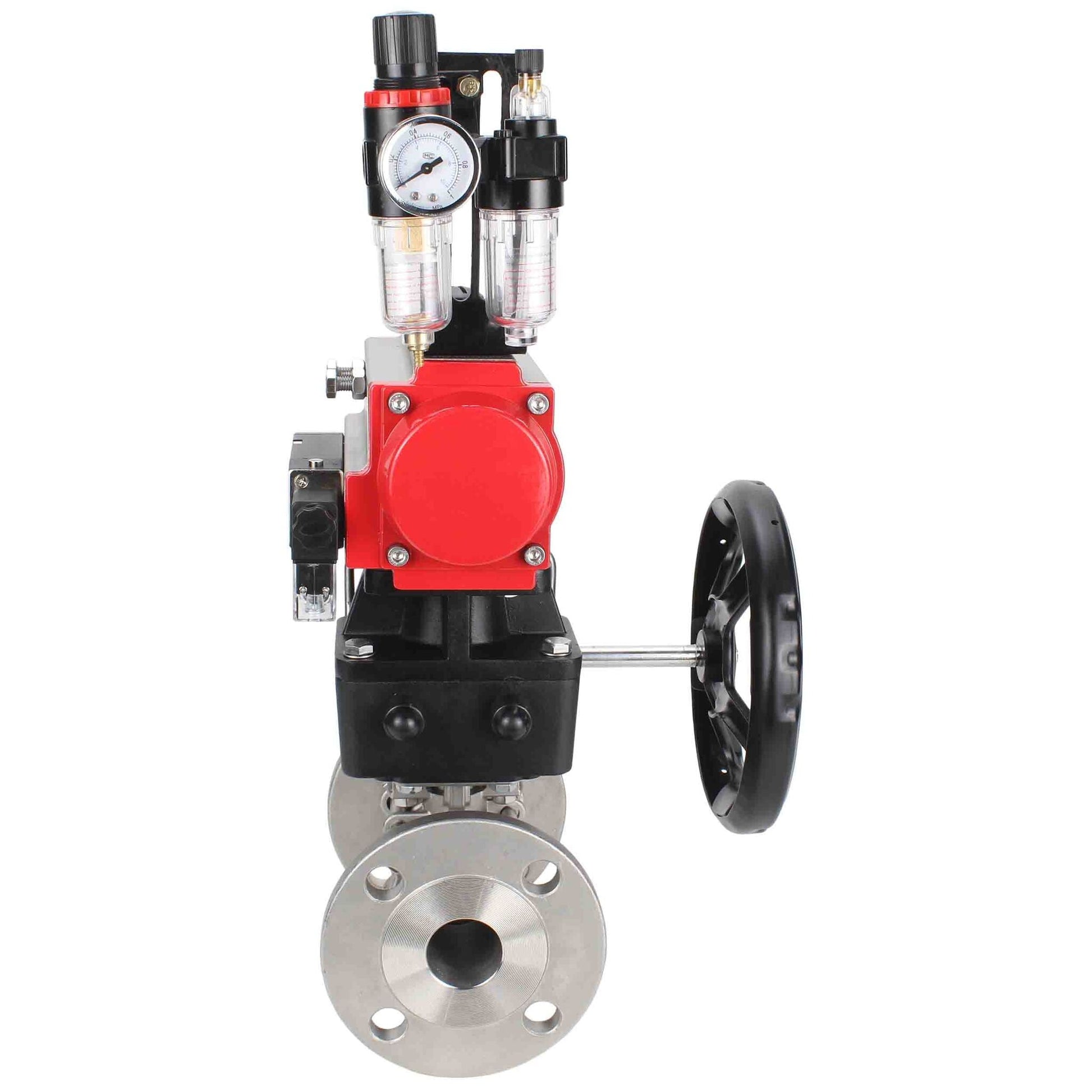

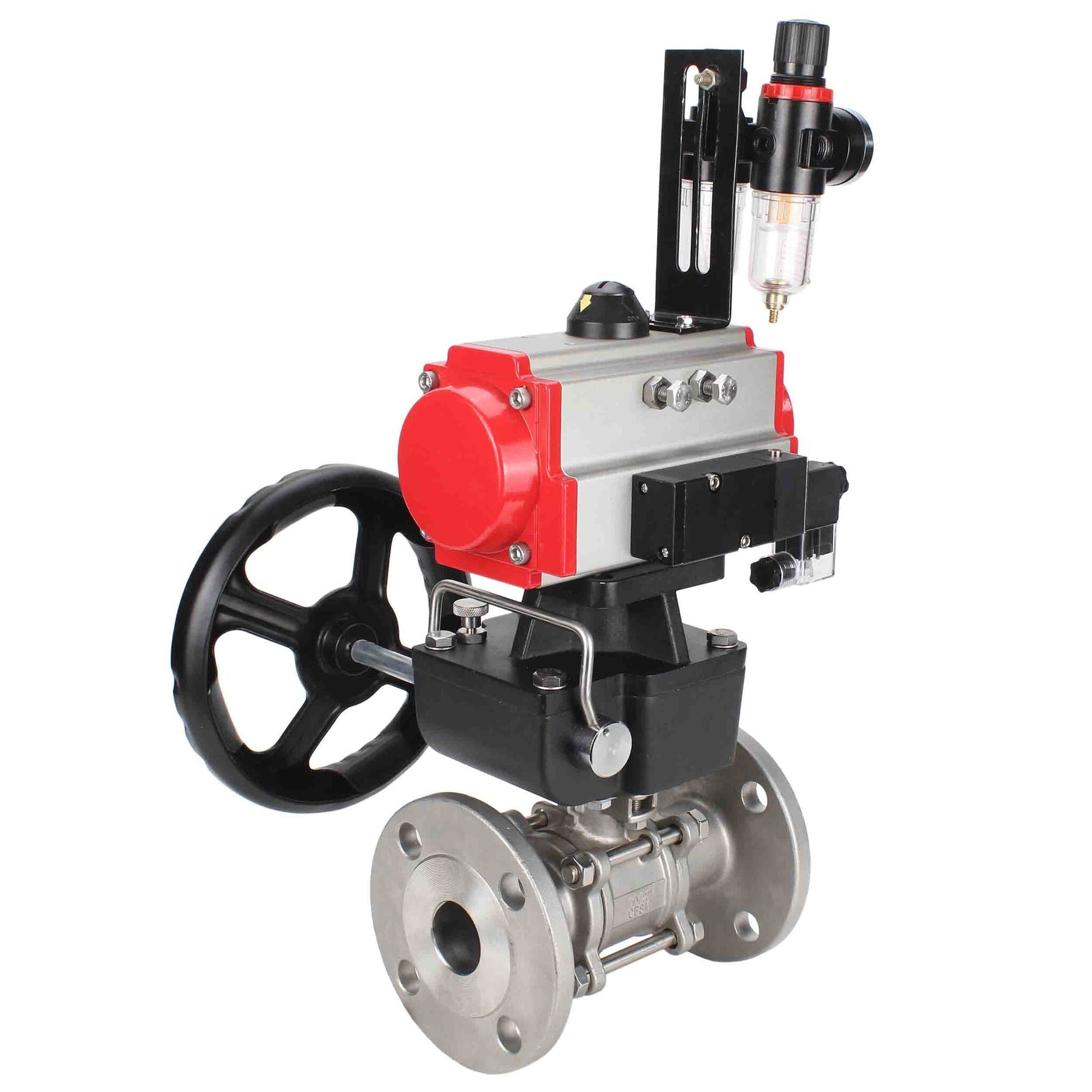

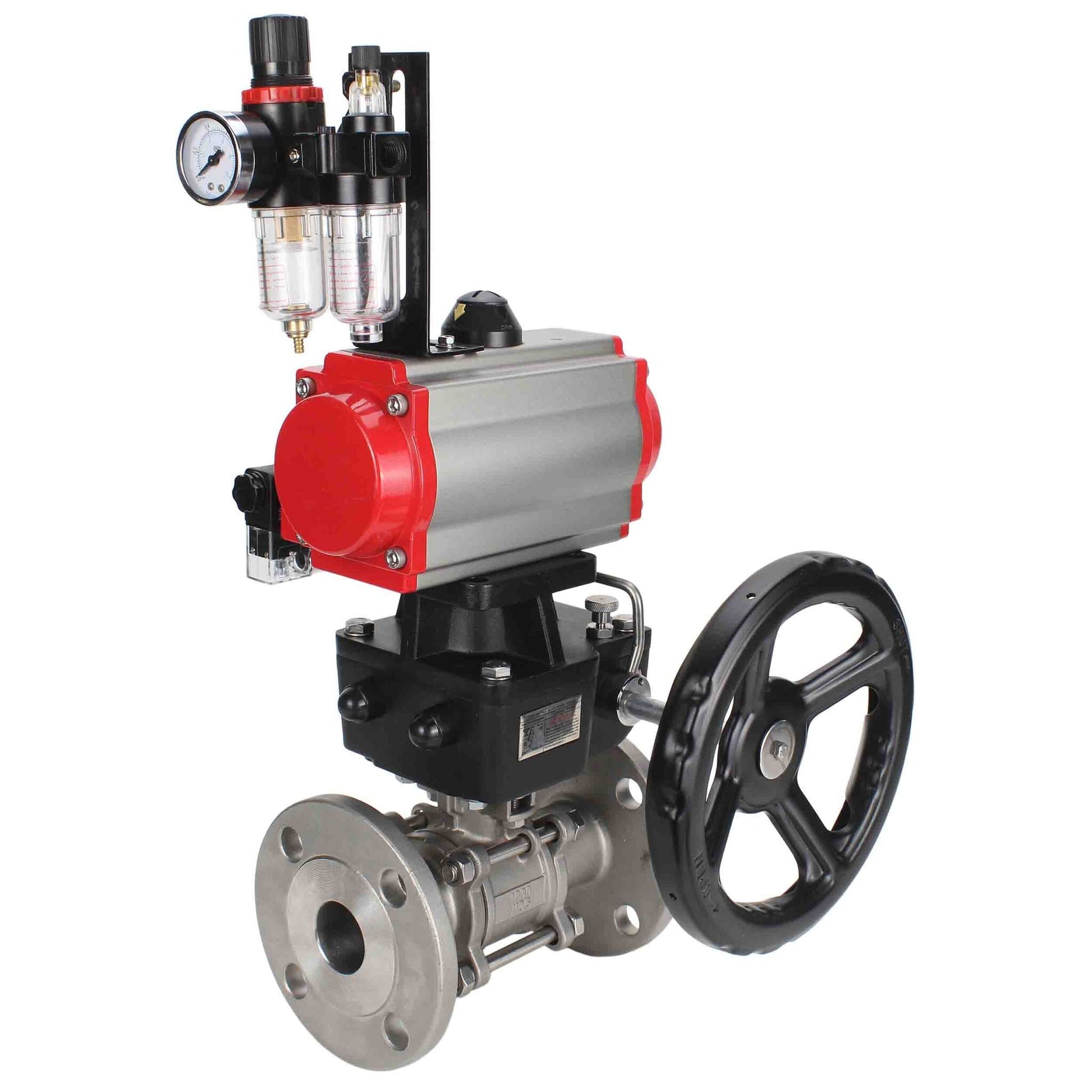

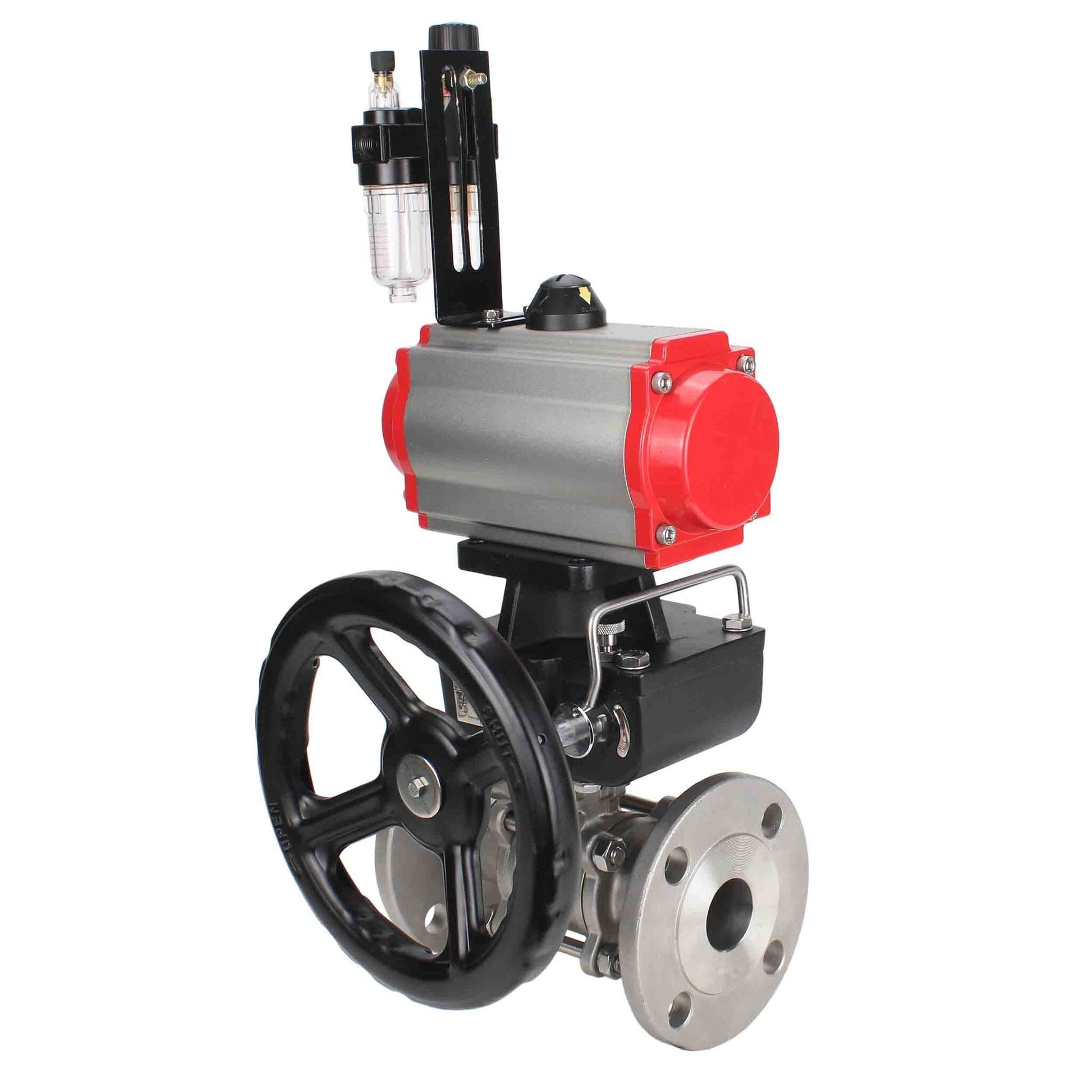

Detalle de la válvula de bola DNOVA BV3131P (3 piezas)-FP-F-ISO-H PA-DA 4M310-08 24 V MON AFC2000

B

Especificaciones del material de la válvula de bola DNOVA BV3131P(3 piezas)-FP-F-ISO-H PA-DA 4M310-08 24 V MON AFC2000:

-	Nombre	Material	Cantidad
1	Marco	Acero inoxidable 304/acero inoxidable 316	1
2	Válvula de bola	Acero inoxidable 304/acero inoxidable 316	1
3	Tornillo	SS201/SS304	4-6
4	tornillo	SS201/SS304	6-12
5	Caza de focas	PTFE	1
6	Existencias	Acero inoxidable 304/acero inoxidable 316	1
7	Sello	SS201/SS304	1
8	Tapa	WCB/CF8/CF8M	2
9	Anillos de sillín	PTFE	2
10	Arandela de empuje	PTFE	1
11	tornillo	SS201/SS304	1
12	Palanca	SS201/SS304	1
13	Mango de concha	CLORURO DE POLIVINILO	1
14	Tapón	SS201/SS304	1

B

B

Boceto de válvula de bola DNOVA BV3131P(3 piezas)-FP-F-ISO-H PA-DA 4M310-08 24V MON AFC2000

Dimensiones generales y de instalación de la válvula de bola DNOVA BV3131P(3pc)-FP-F-ISO-H PA-DA 4M310-08 24V MON AFC2000:

Diámetro interior, mm	d, mm	Re, mm	L1, mm	Lb±1,5, mm	Alto 1, mm	H2, mm	Peso, kg
15	15	95	153	130	104	98	6.72
20	20	105	153	150	104	98	7.585
25	25	115	153	160	104	98	8.415
32	32	140	153	180	104	98	9.855
40	38	150	174	200	104	115	11.845
50	50	165	216	230	115	135	16.59
65	64	184	279	290	158	160	26.495
80	79	200	279	310	158	160	31.485
100	99	220	308	350	158	193	44.595

B

B

Actuador neumático DNOVA

Parámetros del actuador neumático DNOVA:

• Tipo de actuador neumático - doble efecto
• Presión de trabajo del accionamiento neumático: 6,0 bar
• Ángulo de rotación de la unidad: 90°
• Rango de ajuste de la transmisión: 5 °
• País de origen: China
• Entorno operativo: interior y exterior
• Indicador de posición - abierto/cerrado
• Recubrimiento - Todas las piezas internas y externas tienen un recubrimiento anticorrosión.

B

B

Distribuidor neumático 4M310

Parámetros principales de las válvulas neumáticas

Diseño	tipo de carrete
Presión nominal PN, MPa (kg/cm2)	1,2 (12)
Presión de trabajo, bar	1.5…8
Entorno de trabajo	aire comprimido filtrado
Temperatura ambiente t, °C	de +5 a +50
Frecuencia de respuesta	5 ciclos/s
Duplicación manual	Hay
Grado de protección	IP 65
Fijación	a través de agujeros en el cuerpo
Material del cuerpo	aluminio anodizado
Tiempo de respuesta	0,05 segundos.

B

B

Pasaportes y certificados

Ficha técnica del actuador neumático de doble efecto con resortes de retorno DNOVA DA/SA-xxx
