Descripción
Una válvula de bola de acero inoxidable es un dispositivo fiable y versátil para controlar el flujo de líquidos y gases en diversos sectores industriales. Fabricada en acero inoxidable resistente a la corrosión, posee una alta resistencia y soporta altas temperaturas y presiones. Las válvulas de bola son fáciles de operar, proporcionan un sellado seguro y minimizan el riesgo de fugas, lo que las convierte en la opción ideal para la industria del petróleo y el gas, plantas de tratamiento de agua, la industria alimentaria y otras áreas donde se requiere una válvula fiable y duradera para regular el flujo de sustancias.

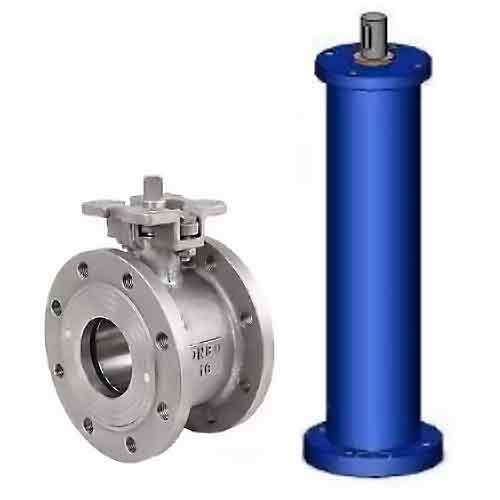

La válvula de bola interbrida DNOVA-BV3232P-FP-Fb-ISO-H 800 DN Ru16 se utiliza como válvula de cierre en sistemas de suministro de agua, sistemas de calefacción, sistemas de combustible, vapor y sistemas neumáticos con gases neutros y aire comprimido. Las válvulas de esta serie se pueden instalar en sistemas que transportan medios líquidos y gaseosos (agua, aceite, aceites, vapor, aire, alcoholes, glicol, etc.) y no son agresivos para los materiales de la válvula. No se permite el uso de válvulas de bola como válvulas de regulación.
La columna de control está diseñada para montar el mecanismo de accionamiento (volante, reductor, actuador eléctrico) a la altura requerida. Las columnas pueden utilizarse en instalaciones de suministro de agua y alcantarillado.
B
B
Boceto de la válvula de bola DNOVA KShmFP.316.200
Materiales de las piezas de la válvula de bola DNOVA KShmFP.316.200
| N.º de artículo | Detalles | Material |
| 1 | tornillo | Acero 304 |
| 3 | Arandela | Acero 304 |
| 4 | Anillo de retención | Acero 304 |
| 5 | Arandela de empuje | Acero 304 |
| 6 | Arandela de sello de aceite | Acero 304 |
| 7 | Sello | PTFE |
| 8 | Junta de empuje | PTFE |
| 9 | Existencias | Acero 316 |
| 10 | gorra de béisbol | Acero 316 |
| 11 | Pelota | Acero 316 |
| 12 | Sello de bola | PTFE |
| 13 | Almohadilla | PTFE |
| 14 | Marco | Acero 316 |
B
B
Dimensiones generales y de instalación de la válvula de bola DNOVA KShmFP.316.200
| Dn | Re, mm | D1, mm | D2, mm | D3, mm | T, mm | F, mm | Largo, mm |
| 50 | 45.5 | 102 | 125 | 160 | 18 | 3 | 72 |
| 65 | 58 | 122 | 145 | 180 | 20 | 3 | 110 |
| 80 | 73 | 133 | 160 | 195 | 22 | 3 | 113 |
| 100 | 93 | 158 | 180 | 215 | 24 | 3 | 140 |
B
| Dn | Mmm | K, mm | N-G-M | ISO | Peso, kg |
| 50 | 128 | 14x14 | 4-M16 | F05, F07 | 5.45 |
| 65 | 146 | 17x17 | 8-M16 | F07, F10 | 7.8 |
| 80 | 170 | 17x17 | 8-M16 | F07, F10 | 10.3 |
| 100 | 185 | 19x19 | 8-M16 | F07, F10 | 18 |
B
B
Boceto de la columna de control Orion Profmet, control mediante actuador eléctrico
B
Columna de control Orion Profmet, control mediante actuador eléctrico
- Longitud de la columna de control - 800 mm
- Montaje de columna de control - Brida ISO
-
Tipo de control de columna: Accionamiento eléctrico
Presupuesto
Entrega
El costo y el tiempo de entrega de su pedido dependen de varios factores, como el producto específico que solicita, la cantidad y el país de destino. Cada producto puede tener diferentes plazos de fabricación y requisitos de envío, lo que puede afectar el plazo de entrega general.
Para obtener la información más precisa y actualizada sobre los costos y plazos de entrega, le recomendamos contactar a nuestros gerentes de ventas. Con gusto le proporcionarán un presupuesto detallado y un plazo de entrega estimado según sus necesidades específicas.
No dude en comunicarse con nosotros si tiene alguna pregunta o necesita más ayuda con respecto a su pedido.
