How it works

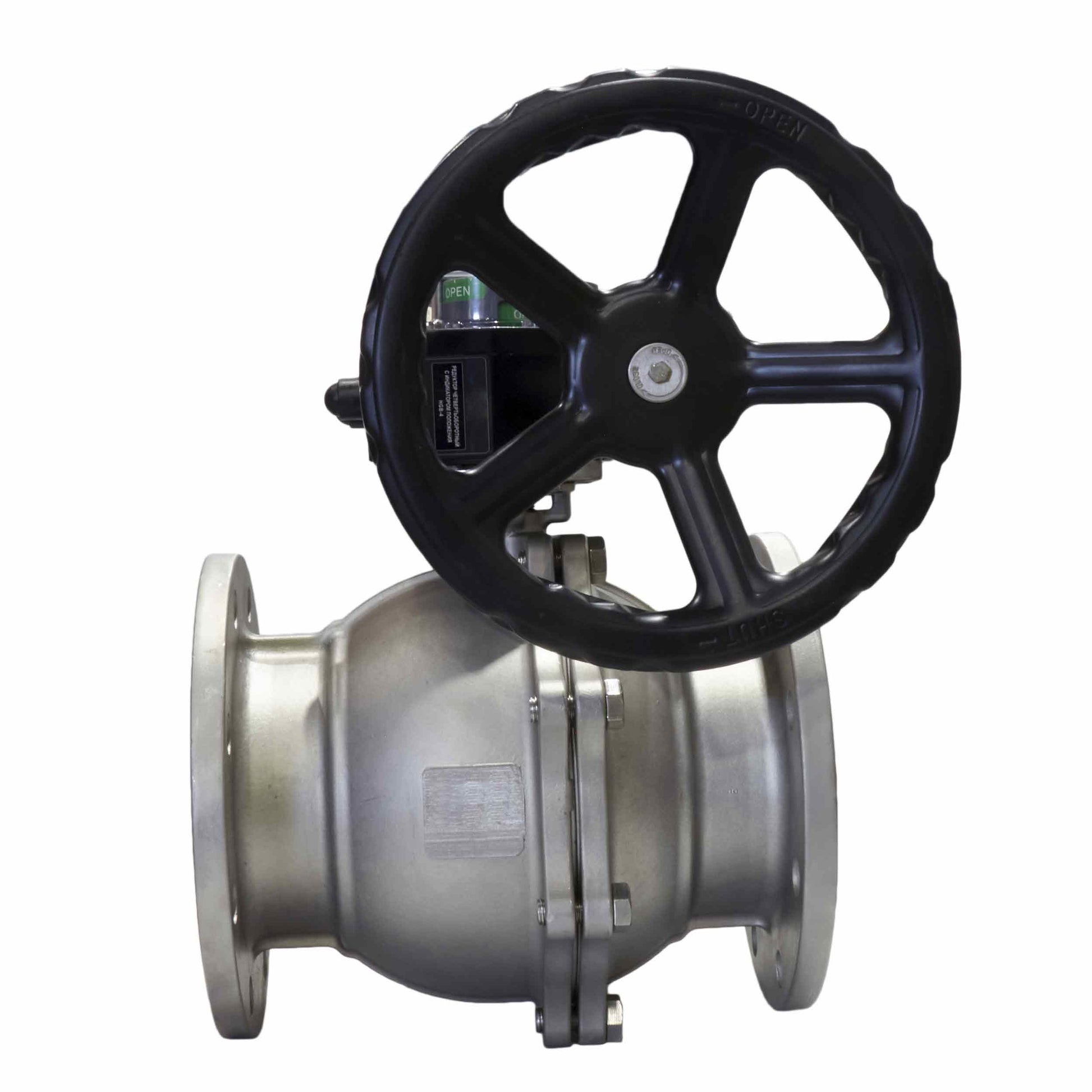

Manual quarter-turn gearbox
The number that matters
Max. medium temperature
200°C
The highest medium temperature this valve is rated for.
Construction
Parts and materials
Applications
Media and industries
- Agua
- Aire
- Productos derivados del petróleo
- Suministro de agua
- Suministro de calor
Una válvula de bola de acero inoxidable es un dispositivo fiable y versátil para controlar el flujo de líquidos y gases en diversos sectores industriales. Fabricada en acero inoxidable resistente a la corrosión, posee una alta resistencia y soporta altas temperaturas y presiones. Las válvulas de bola son fáciles de operar, proporcionan un sellado seguro y minimizan el riesgo de fugas, lo que las convierte en la opción ideal para la industria del petróleo y el gas, plantas de tratamiento de agua, la industria alimentaria y otras áreas donde se requiere una válvula fiable y duradera para regular el flujo de sustancias.
B
B
Boceto de la válvula de bola DNOVA BV3232P(2 piezas)-FP-FF-ISO-H HGB RQN-Z
B
Dimensiones generales y de instalación de la válvula de bola DNOVA BV3232P(2pc)-FP-F-ISO-H HGB RQN-Z RU
| Diámetro interior, mm | Largo, mm | Mmm | L1, mm | Re, mm |
| 15 | 114 | 73 | 84 | 95 |
| 20 | 120 | 73 | 84 | 104 |
| 25 | 125 | 73 | 84 | 113 |
| 32 | 130 | 73 | 84 | 139 |
| 40 | 140 | 73 | 84 | 149 |
| 50 | 150 | 73 | 84 | 165 |
| 65 | 170 | 78 | 102 | 185 |
| 80 | 180 | 78 | 102 | 200 |
| 100 | 190 | 78 | 102 | 221 |
| 125 | 325 | 111 | 164 | 250 |
| 150 | 345 | 111 | 164 | 286.5 |
| 200 | 400 | 111 | 164 | 340 |
| 250 | 450 | 111 | 164 | 410 |
- Port opening
- Puerto completo
- Configuration
- Bidireccional
- Body material
- Acero inoxidable AISI 316
- Material ball
- Acero inoxidable AISI 316
- Material ball seal
- PTFE
- Maximum allowable temperature
- 200 °C
- Connection type
- Con bridas
- Control type
- Engranaje
- Operating environment
- Agua, Aire y Productos derivados del petróleo
- Applications
- Suministro de agua y Suministro de calor
- Valve feedback
- No
- Explosion-proof
- No
- Torque
- 1200 Nm
- Electropneumatic positioner
- No
- Country of origin
- Porcelana
Production. Usually 7–14 business days after you approve the quotation and pay. Made-to-specification items are confirmed in the quotation.
Freight. Not charged at checkout. A manager quotes air and sea freight to your port or airport, and nothing ships until you approve the price and the freight.
To North America. From approval and payment to the destination port or airport: air 14–24 days, sea 32–60 days. Estimates, not guarantees.
Terms. EXW Ningbo or FOB Ningbo Port; CIF on request. The agreed term is written on the Proforma Invoice.
