Descripción
Una válvula de bola de acero inoxidable es un dispositivo fiable y versátil para controlar el flujo de líquidos y gases en diversos sectores industriales. Fabricada en acero inoxidable resistente a la corrosión, posee una alta resistencia y soporta altas temperaturas y presiones. Las válvulas de bola son fáciles de operar, proporcionan un sellado seguro y minimizan el riesgo de fugas, lo que las convierte en la opción ideal para la industria del petróleo y el gas, plantas de tratamiento de agua, la industria alimentaria y otras áreas donde se requiere una válvula fiable y duradera para regular el flujo de sustancias.
B
B

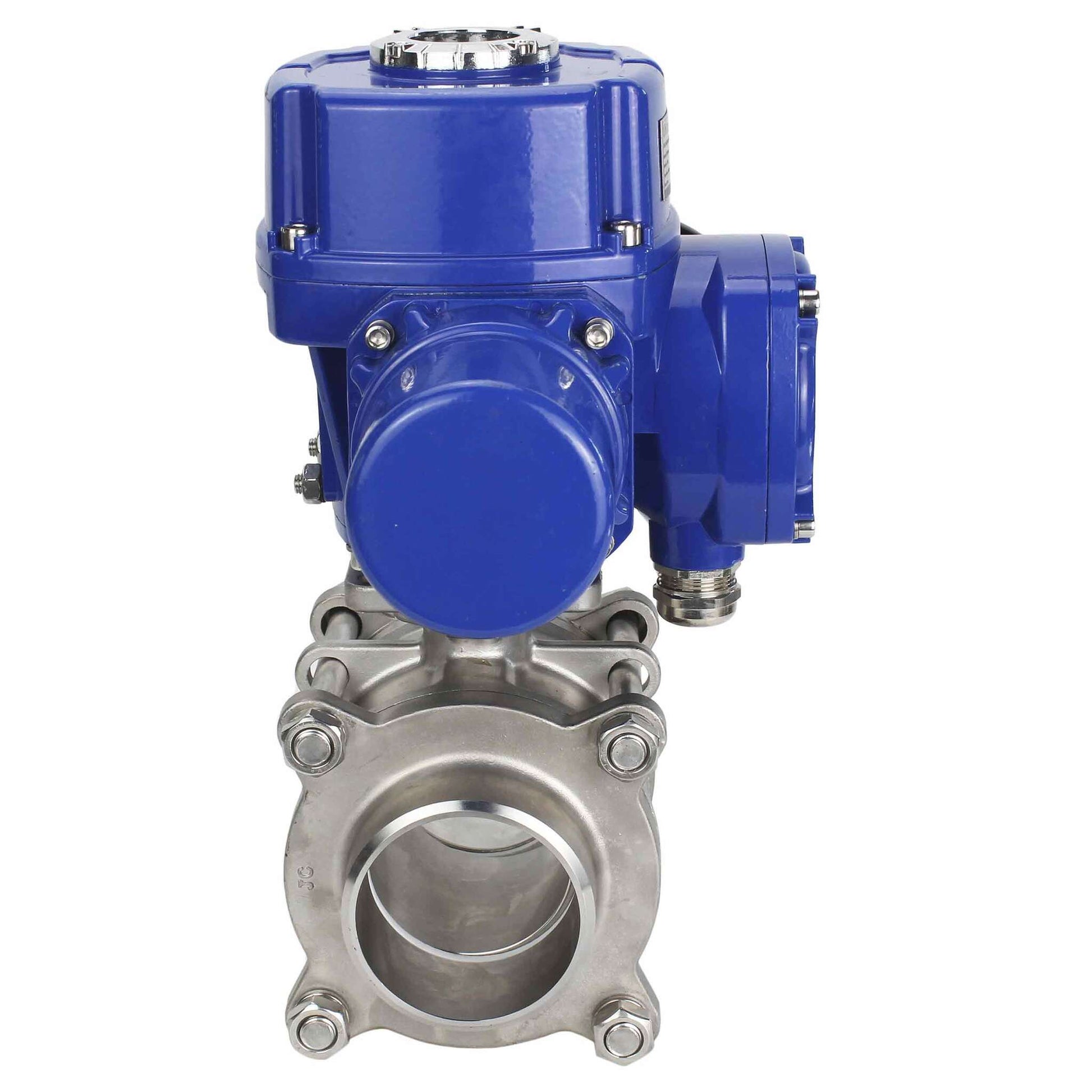

Datos técnicos de las válvulas de bola DNOVA BV3232P(3pc)-FP-W-ISO-H Rou63/40/25 QT-NM-O2-380VAC-U1
| Diámetro nominal DN, mm | 10-100 |
| Presión de trabajo PN, bar | 63 |
| Temperatura del entorno de trabajo t, °C | de -20 a +200 |
| Entorno de trabajo | agua, vapor, productos derivados del petróleo y otros medios líquidos o gaseosos que sean neutros para los materiales del grifo |
| Conexión a la tubería | soldadura/soldadura |
| Tipo de sección de flujo | paso completo |
B
Boceto de válvulas de bola DNOVA BV3232P(3pc)-FP-W-ISO-H Rou63/40/25 QT-NM-O2-380VAC-U1
B
Dimensiones generales y de instalación de las válvulas de bola DNOVA BV3232P(3pc)-FP-W-ISO-H Ru63/40/25 QT-NM-O2-380VAC-U1
| DN | Modelo de unidad | Lb±1,5, mm | H2, mm | Re, mm | Mmm | L1, mm |
| DN10 | QT-W(M)-005 | 63 | 38.9 | 10 | 281 | 215 |
| DN15 | QT-W(M)-005 | 65 | 40 | 15 | 281 | 215 |
| DN20 | QT-W(M)-005 | 75 | 43.9 | 20 | 281 | 215 |
| DN25 | QT-W(M)-005 | 83 | 53 | 25 | 281 | 215 |
| DN32 | QT-W(M)-005 | 98 | 56 | 32 | 281 | 215 |
| DN40 | QT-W(M)-005 | 112 | 60 | 40 | 281 | 215 |
| DN50 | QT-W(M)-005 | 135 | 75 | 50 | 281 | 215 |
| DN65 | QT-W(M)-005 | 175 | 97 | 65 | 281 | 215 |
| DN80 | QT-W(M)-005 | 198 | 112 | 80 | 281 | 215 |
| DN100 | QT-W(M)-010 | 246 | 122 | 100 | 281 | 215 |
B
B
Boceto detallado de válvulas de bola DNOVA BV3232P(3pc)-FP-W-ISO-H Rou63/40/25 QT-NM-O2-380VAC-U1
B
Materiales de detalles de válvulas de bola DNOVA BV3232P(3pc)-FP-W-ISO-H Rou63/40/25 QT-NM-O2-380VAC-U1
| N.º de artículo | Nombre de la pieza | Material | Cantidad |
|---|---|---|---|
| 1 | Marco | SS316 | 1 |
| 2 | Válvula de bola | S304/S316 | 1 |
| 3 | Tornillo | S201/S304 | 4~6 |
| 4 | tornillo | S201/S304 | 4~6 |
| 5 | Caza de focas | PTFE | 1 |
| 6 | Existencias | Acero inoxidable 304/acero inoxidable 316 | 1 |
| 7 | Sello | S201/S304 | 1 |
| 8 | Anillo de sellado | VITON | 1 |
| 9 | Tapa | WCB/CF8/CF8M | 2 |
| 10 | Anillos de sillín | PPL | 2 |
| 11 | Arandela de empuje | PTFE | 1 |
B
Características de los actuadores QT-NM-0-380VAC
| Modelo de propulsión eléctrica |
Esfuerzo de torsión, Nuevo Méjico |
Tiempo de ciclo, segundo |
Fuerza, Yo |
| QT-W (M)-005 380 V | 50 | 30 | 25 |
| QT-W (M)-010 380 V | 100 | 30 | 30 |
| QT-W (M)-015 380 V | 150 | 30 | 40 |
| QT-W (M)-020 380 V | 200 | 30 | 50 |
| QT-W (M)-030 380V | 300 | 30 | 60 |
| QT-W (M)-040 380 V | 400 | 30 | 90 |
| QT-W (M)-060 380 V | 600 | 30 | 120 |
| QT-W (M)-120 380V | 1200 | 30 | 180 |
| QT-W (M)-180 380V | 1800 | 30 | 250 |
| QT-W (M)-300 380 V | 3000 | 60 | 370 |
| QT-W (M)-500 380 V | 5000 | 60 | 550 |
B
B
| Modelo de propulsión eléctrica |
Actual, A |
Peso, kilogramo |
Tamaño de varilla cuadrada, mm |
| QT-W (M)-005 380 V | 0.35 | 7.6 | 17x17 |
| QT-W (M)-010 380 V | 0.48 | 7.8 | 17x17 |
| QT-W (M)-015 380 V | 0,55 | 8 | 17x17 |
| QT-W (M)-020 380 V | 0.65 | 12.7 | 22x22 |
| QT-W (M)-030 380V | 0,75 | 12.8 | 22x22 |
| QT-W (M)-040 380 V | 0,95 | 13 | 22x22 |
| QT-W (M)-060 380 V | 1,1 | 21.2 | 27x27 |
| QT-W (M)-120 380V | 1.3 | 23.2 | 27x27 |
| QT-W (M)-180 380V | 1.5 | 23.5 | 27x27 |
| QT-W (M)-300 380 V | 1.6 | 37.5 | 36x36 |
| QT-W (M)-500 380 V | 1.7 | 38 | 36x36 |
B
B
Diagrama de cableado del actuador QT-NM-0-380VAC
