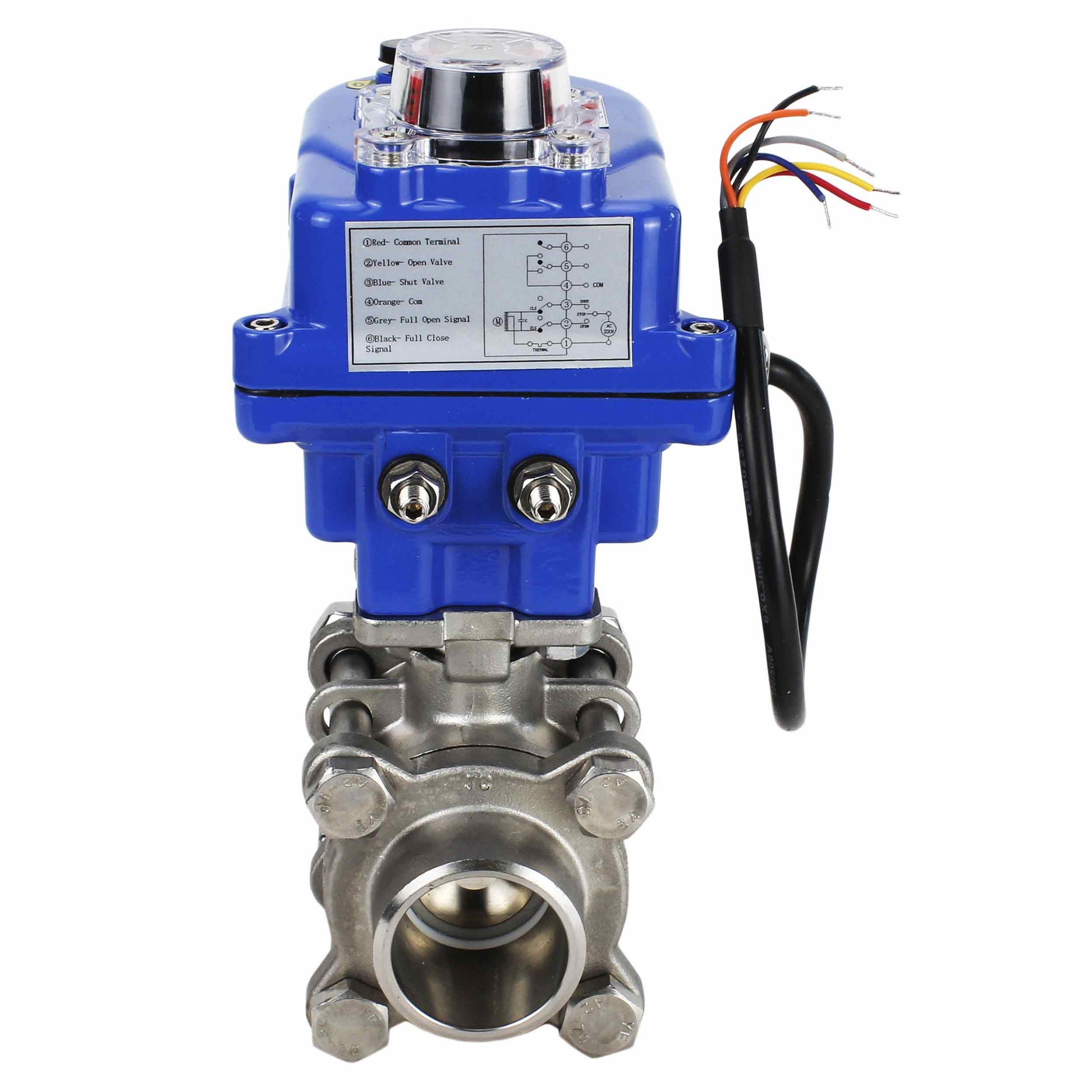

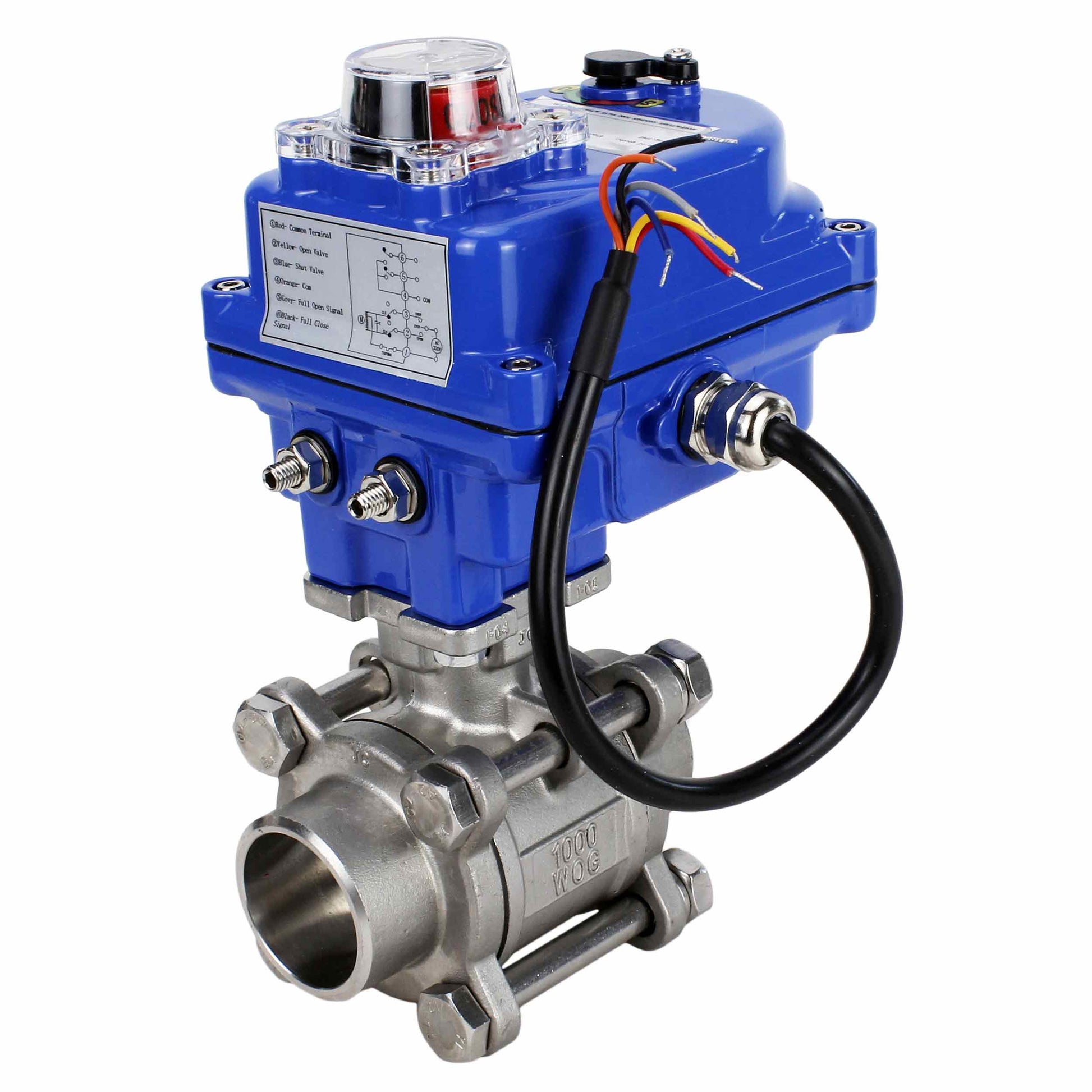

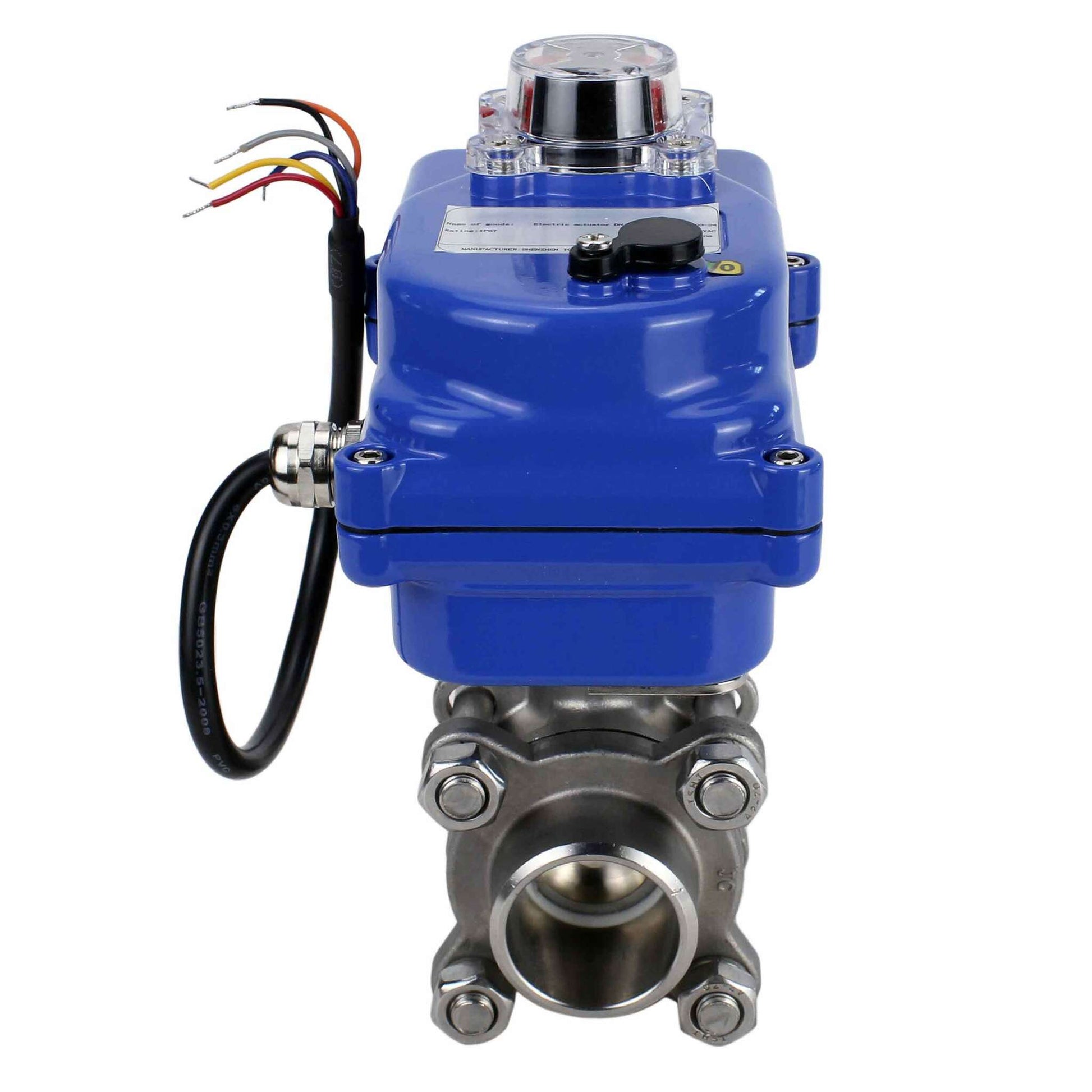

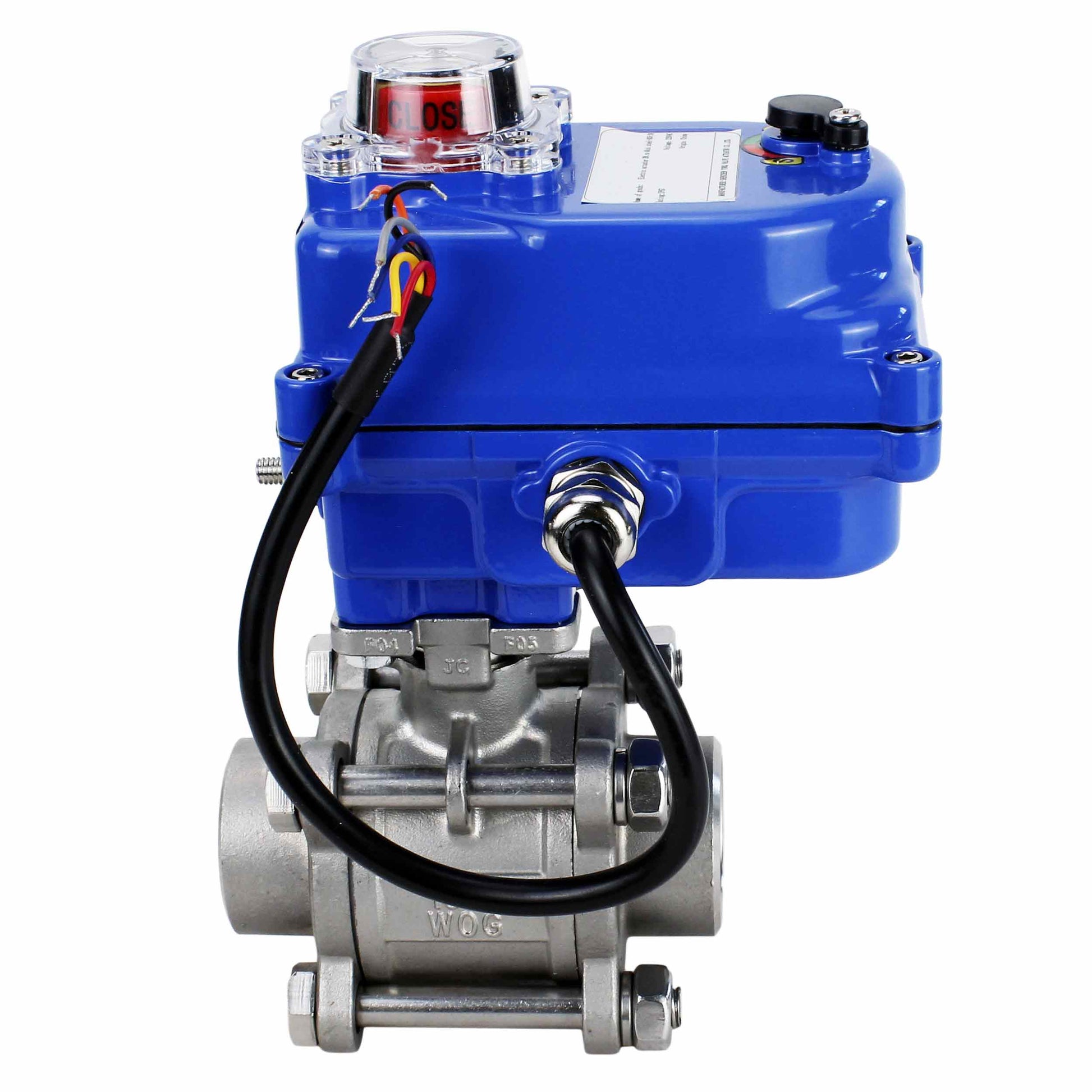

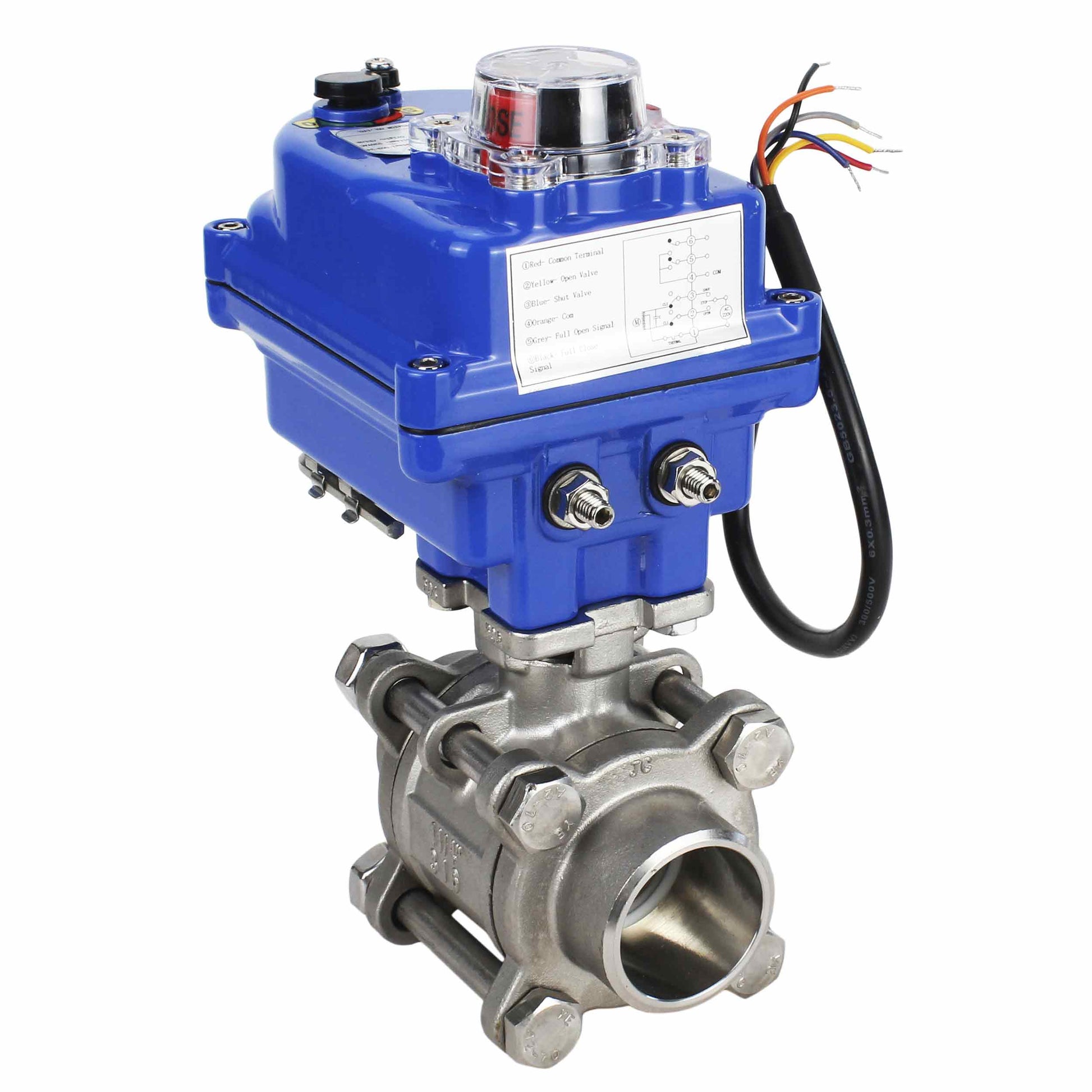

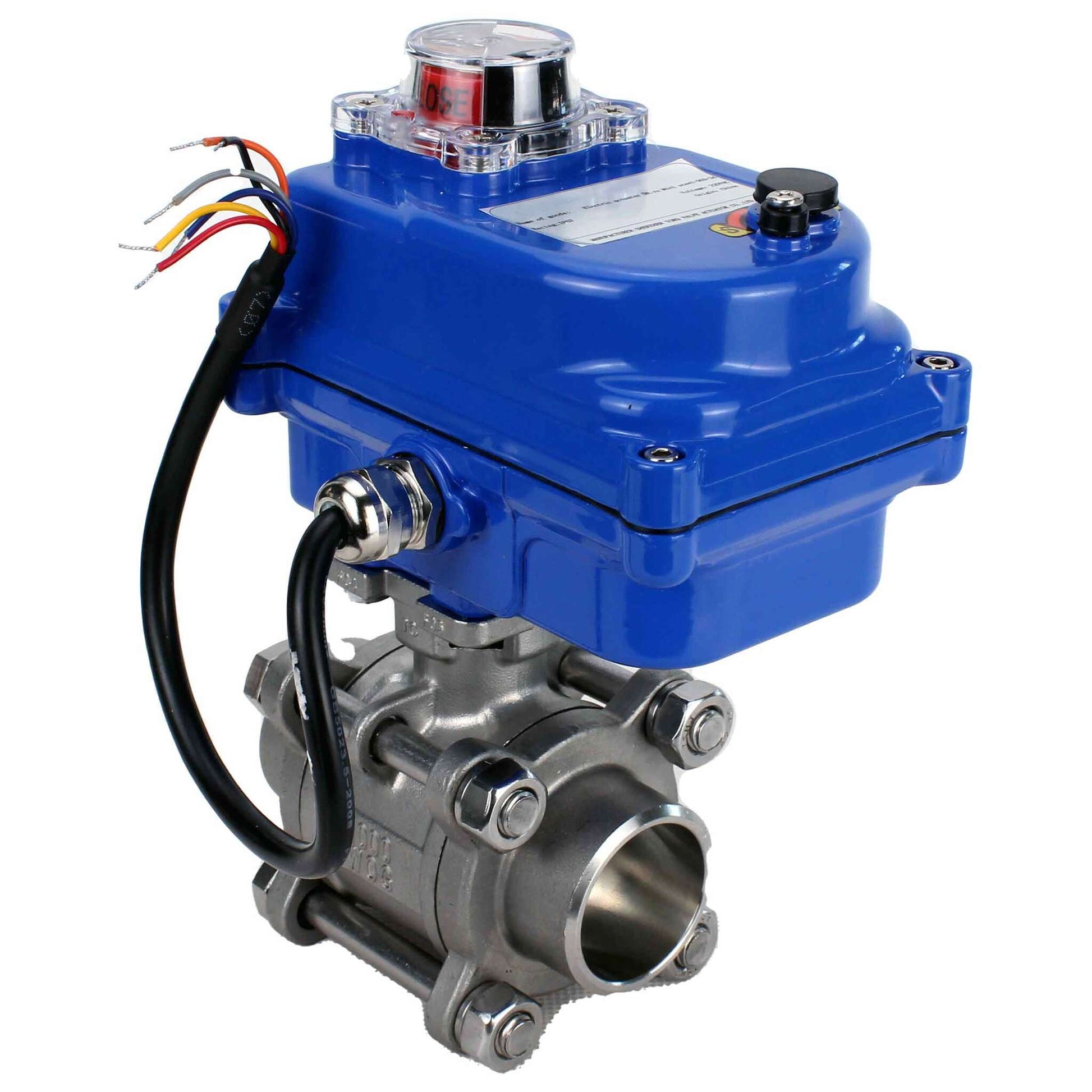

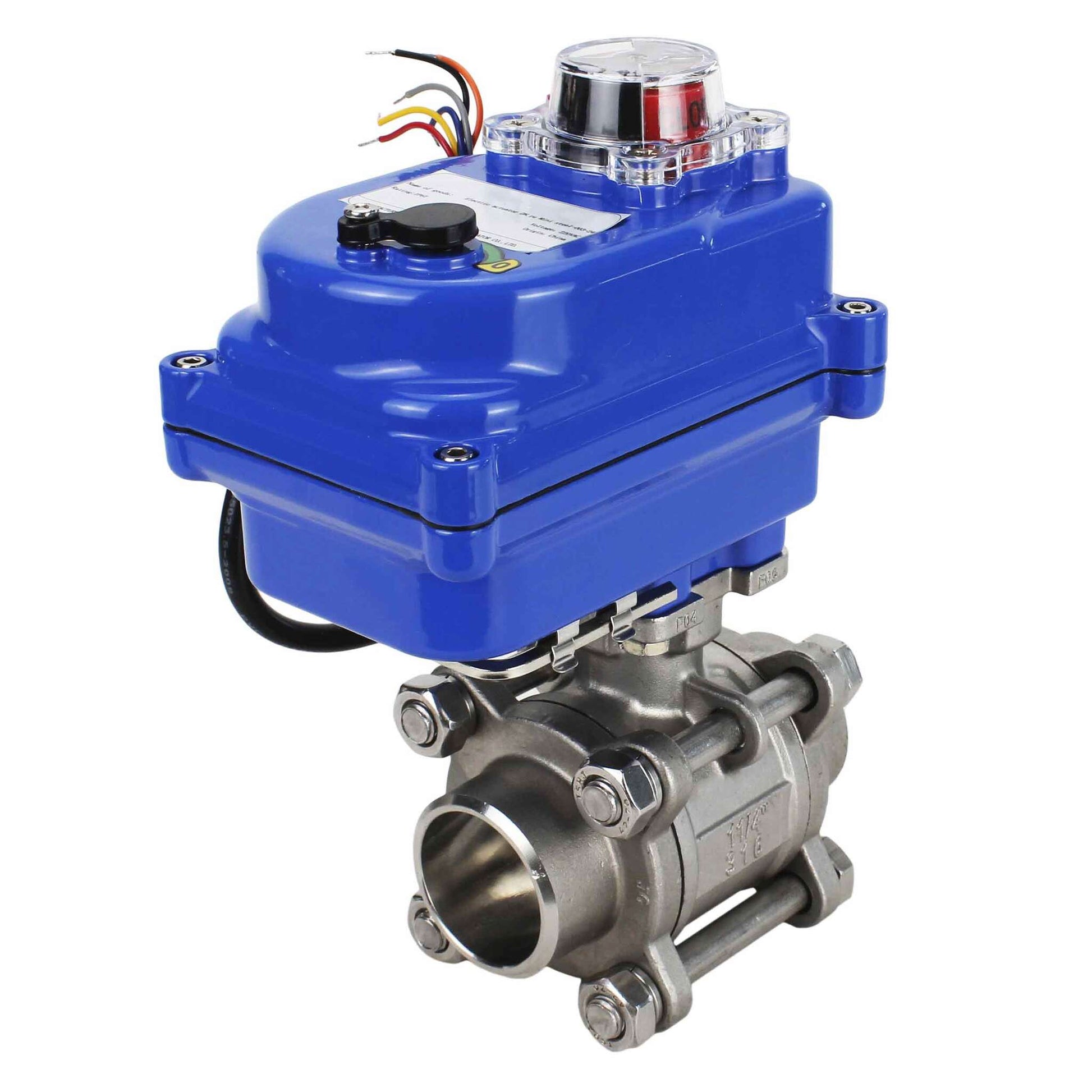

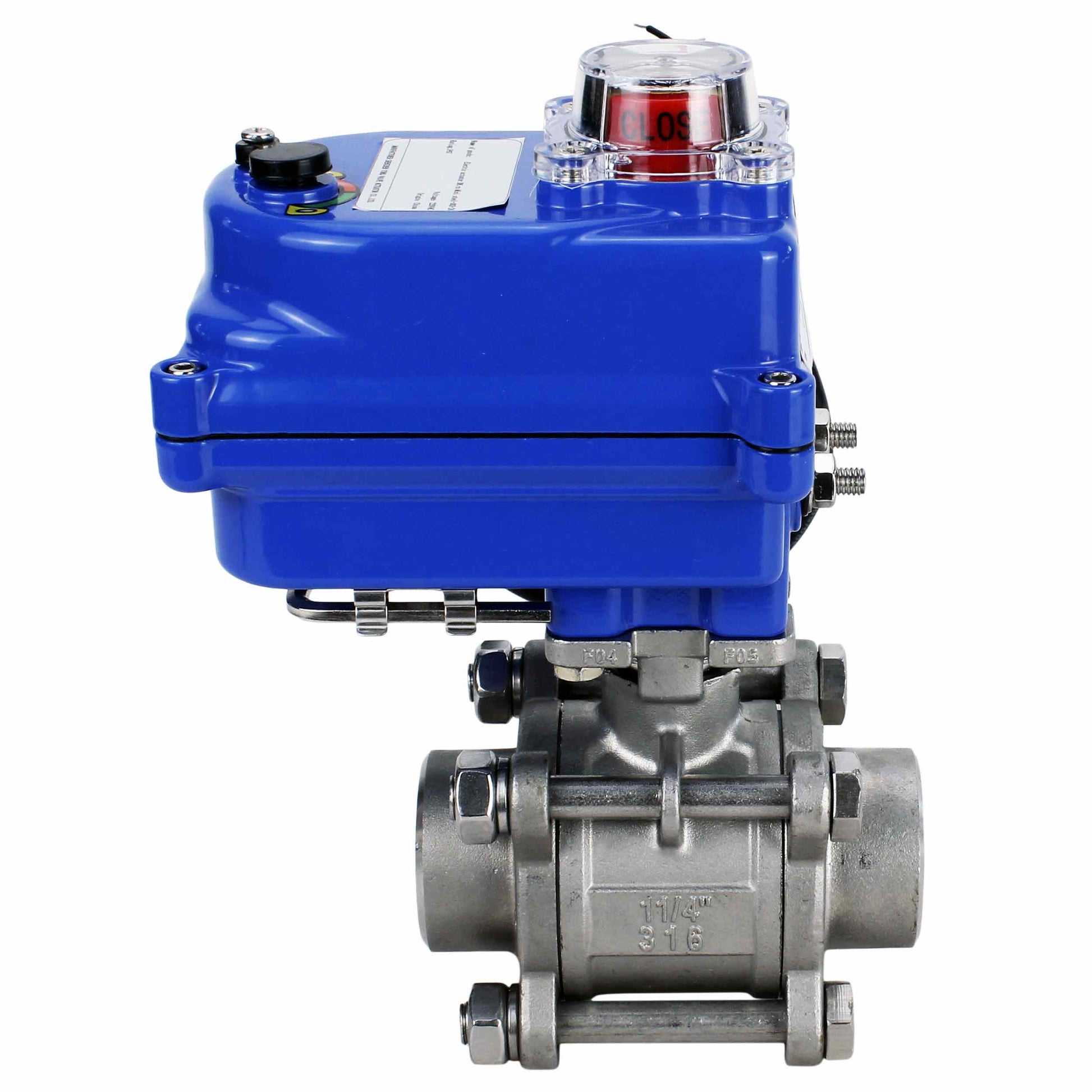

Electric quarter-turn actuator
The number that matters
Max. medium temperature
392°F / 200 °C
The highest medium temperature this valve is rated for.
Construction
Parts and materials
Applications
Media and industries
- Agua
- Aire
- Productos derivados del petróleo
- Suministro de agua
- Suministro de calor
- Suministro de vapor
Una válvula de bola de acero inoxidable es un dispositivo fiable y versátil para controlar el flujo de líquidos y gases en diversos sectores industriales. Fabricada en acero inoxidable resistente a la corrosión, posee una alta resistencia y soporta altas temperaturas y presiones. Las válvulas de bola son fáciles de operar, proporcionan un sellado seguro y minimizan el riesgo de fugas, lo que las convierte en la opción ideal para la industria del petróleo y el gas, plantas de tratamiento de agua, la industria alimentaria y otras áreas donde se requiere una válvula fiable y duradera para regular el flujo de sustancias.
B
B

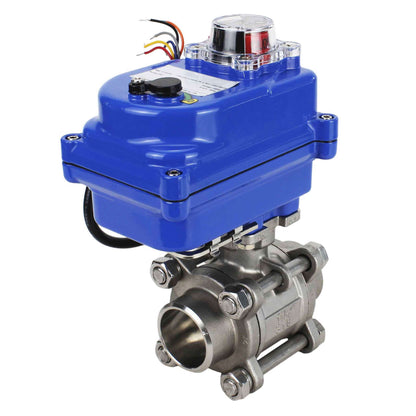

Datos técnicos de las válvulas de bola DNOVA BV3232P-FP-W-ISO
| Diámetro nominal DN, mm | 10-100 |
| Presión de trabajo PN, bar | 63 |
| Temperatura del entorno de trabajo t, °C | de -20 a +200 |
| Entorno de trabajo | agua, vapor, productos derivados del petróleo y otros medios líquidos o gaseosos que sean neutros para los materiales del grifo |
| Conexión a la tubería | soldadura/soldadura |
| Tipo de sección de flujo | paso completo |
| Tipo de control | manual (mango) |
| Suma | Es posible la instalación de accionamiento eléctrico o neumático (ISO 5211-2001) |
B
Boceto de válvulas de bola BV3232P(3 piezas)-FP-W-ISO-H Rou63/40/25 QT-N-EM-O1-24VDC-U1
B
Dimensiones generales y de instalación de las válvulas de bola BV3232P(3pc)-FP-W-ISO-H Rou63/40/25 QT-N-EM-O1-24VDC-U1
| DN |
Modelo de propulsión eléctrica |
Re, mm | Lb±1,5, mm | L1, mm | H2, mm | C, mm | Peso, kg |
|---|---|---|---|---|---|---|---|
| 10 | 003 | 10 | 63 | 123 | 38.9 | 113 | 2.678 |
| 15 | 003 | 15 | 65 | 123 | 40 | 113 | 2.745 |
| 20 | 003 | 20 | 75 | 123 | 43.9 | 113 | 2.910 |
| 10 | 005 | 10 | 63 | 160 | 38.9 | 146 | 4.178 |
| 15 | 005 | 15 | 65 | 160 | 40 | 146 | 4.245 |
| 20 | 005 | 20 | 75 | 160 | 43.9 | 146 | 4.410 |
| 25 | 005 | 25 | 83 | 160 | 53 | 146 | 4.685 |
| 32 | 005 | 32 | 98 | 160 | 56 | 146 | 5.260 |
| 40 | 005 | 40 | 112 | 160 | 60 | 146 | 5.795 |
| 50 | 005 | 50 | 135 | 160 | 75 | 146 | 6.625 |
| 65 | 010 | 65 | 175 | 189 | 97 | 163 | 10.510 |
| 80 | 010 | 80 | 198 | 189 | 112 | 163 | 12.735 |
| 100 | 010 | 100 | 246 | 189 | 122 | 163 | 19.750 |
B
B
Boceto detallado de válvulas de bola DNOVA BV3232P-FP-W-ISO
B
Materiales de piezas para válvulas de bola DNOVA BV3232P-FP-W-ISO
B
| N.º de artículo | Nombre de la pieza | Material | Cantidad |
|---|---|---|---|
| 1 | Marco | SS316 | 1 |
| 2 | Válvula de bola | S304/S316 | 1 |
| 3 | Tornillo | S201/S304 | 4~6 |
| 4 | tornillo | S201/S304 | 4~6 |
| 5 | Caza de focas | PTFE | 1 |
| 6 | Existencias | Acero inoxidable 304/acero inoxidable 316 | 1 |
| 7 | Sello | S201/S304 | 1 |
| 8 | Anillo de sellado | VITON | 1 |
| 9 | Tapa | WCB/CF8/CF8M | 2 |
| 10 | Anillos de sillín | PPL | 2 |
| 11 | Arandela de empuje | PTFE | 1 |
B
Características de los actuadores
| Modelo de accionamiento eléctrico |
Esfuerzo de torsión " |
Horario de apertura |
|---|---|---|
| Nuevo Méjico | segundo | |
| DNOVA-003 24V | 30 | 20 |
| DNOVA-005 24V | 50 | 30 |
| DNOVA-010 24V | 100 | 30 |
B
B
| Modelo de accionamiento eléctrico | Fuerza | Actual | Peso | Tamaño de varilla cuadrado |
|---|---|---|---|---|
| Mar | A | kilogramo | mm | |
| DNOVA-003 24V | 9 | 0.5 | 2.1 | 11 |
| DNOVA-005 24V | 10 | 0.5 | 3.6 | 14 |
| DNOVA-010 24V | 15 | 0.8 | 4.6 | 17 |
- Port opening
- Puerto completo
- Configuration
- Bidireccional
- Body material
- Acero inoxidable AISI 316
- Material ball seal
- PTFE
- Maximum allowable temperature
- 392 °F / 200 °C
- Connection type
- Para soldar
- Control type
- Actuador eléctrico
- Operating environment
- Agua, Aire y Productos derivados del petróleo
- Applications
- Suministro de agua, Suministro de calor y Suministro de vapor
- Voltage
- 24 voltios
- Actuator cycle time
- 25 años
- Valve feedback
- Interruptores de límite
- Explosion-proof
- No
- Torque
- 30 Nm
- Type of electric actuator
- cuarto de vuelta
- Control signal
- ENCENDIDO/APAGADO
- Rated current consumption
- 0,1 A
- Power consumption
- 25 vatios
- Country of origin
- Porcelana
