How it works

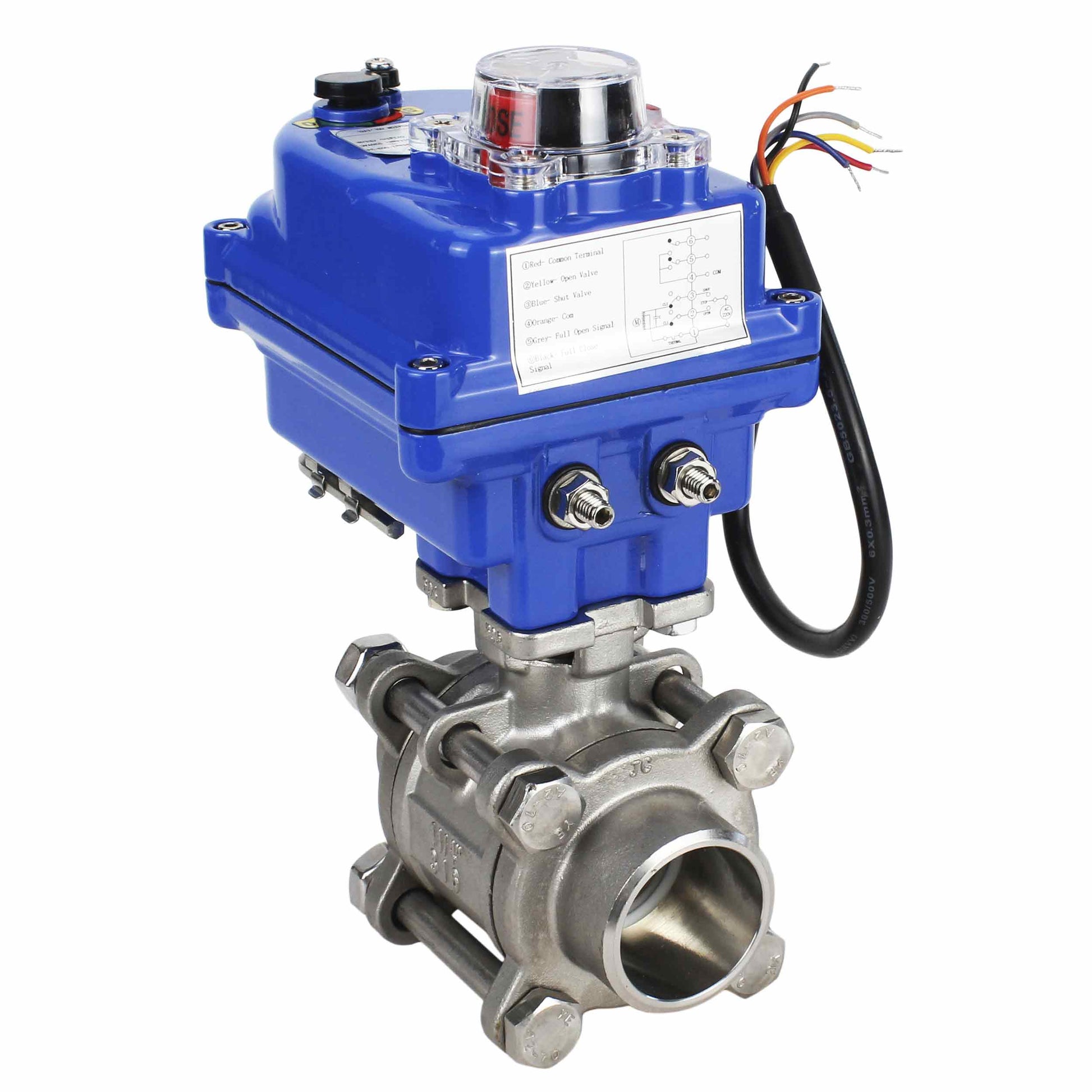

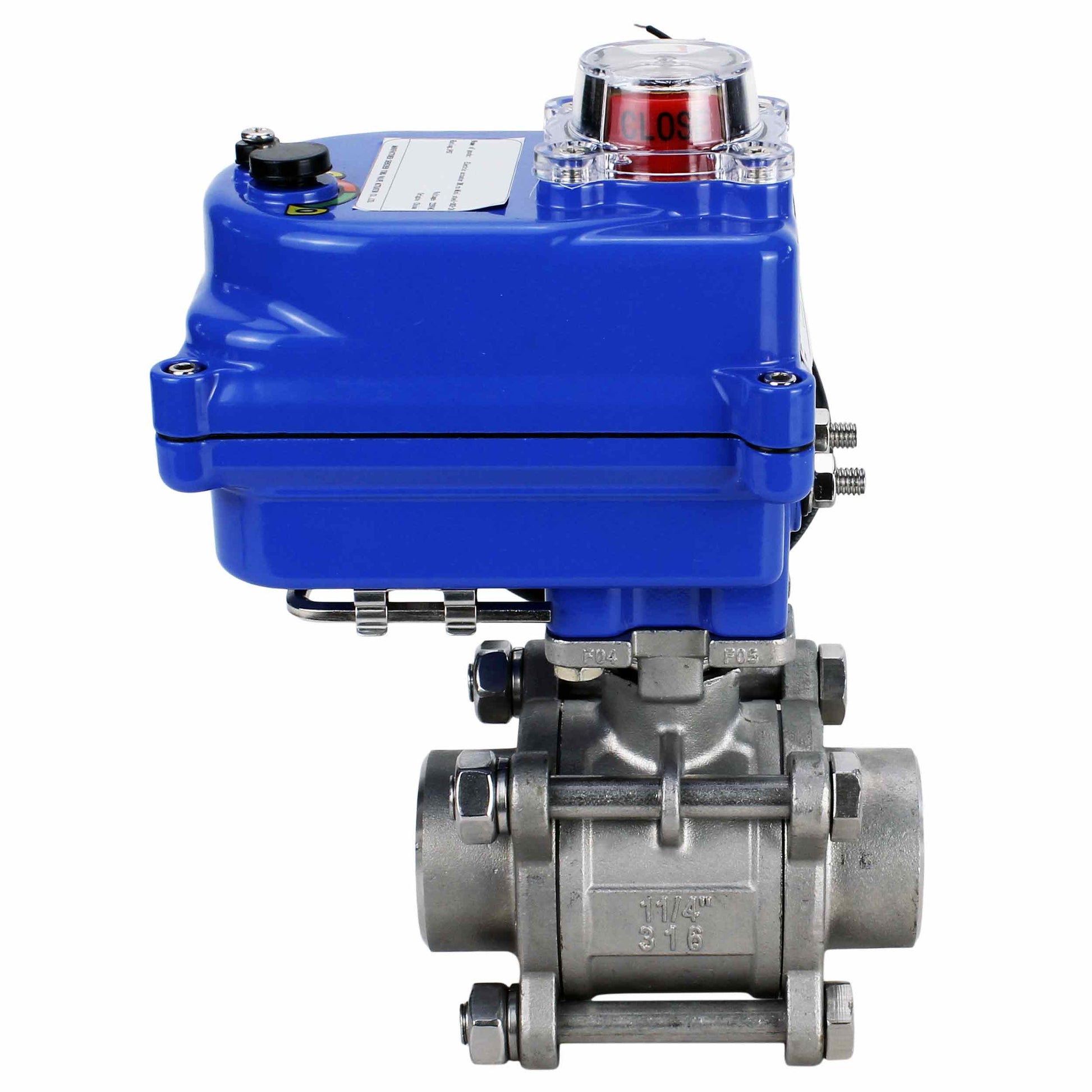

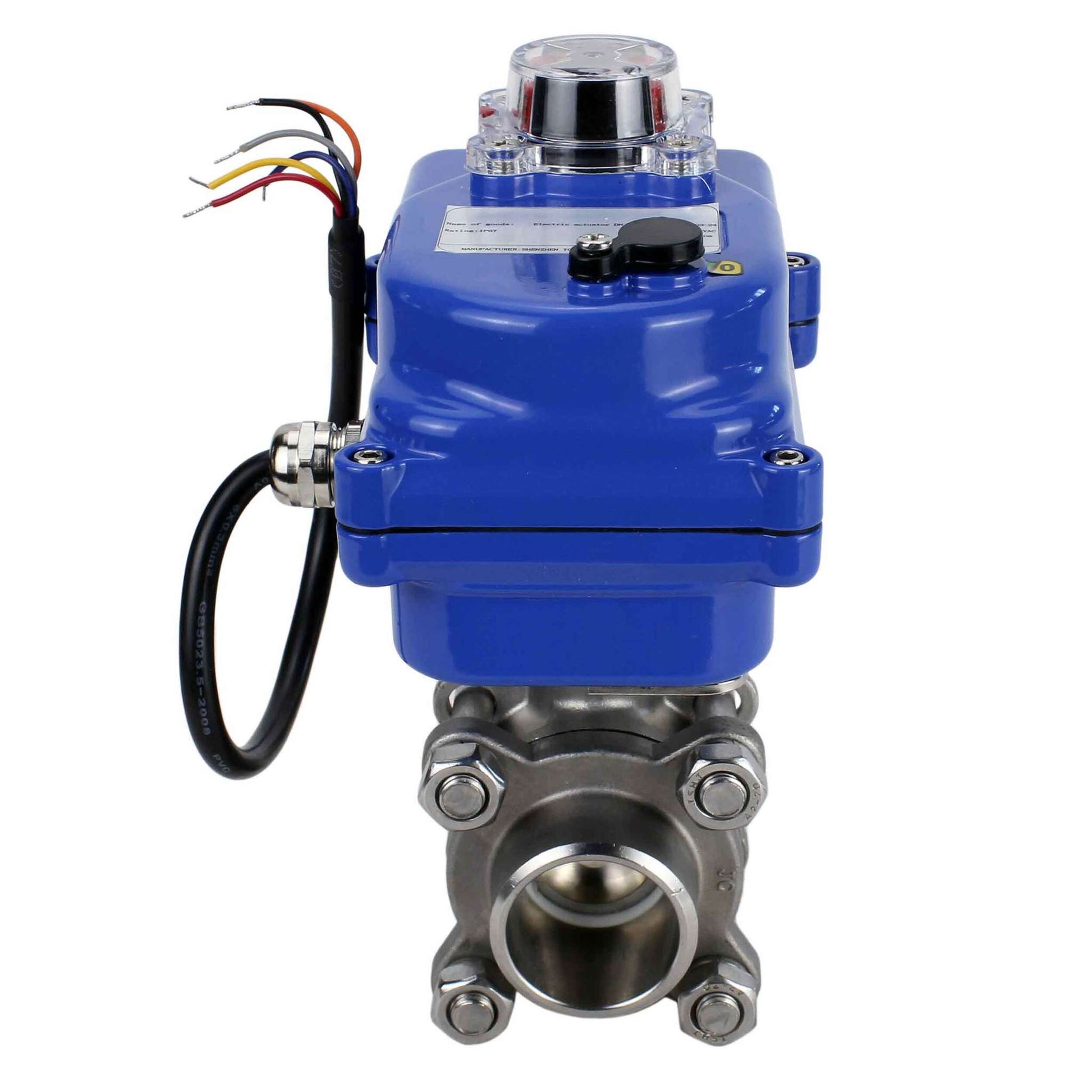

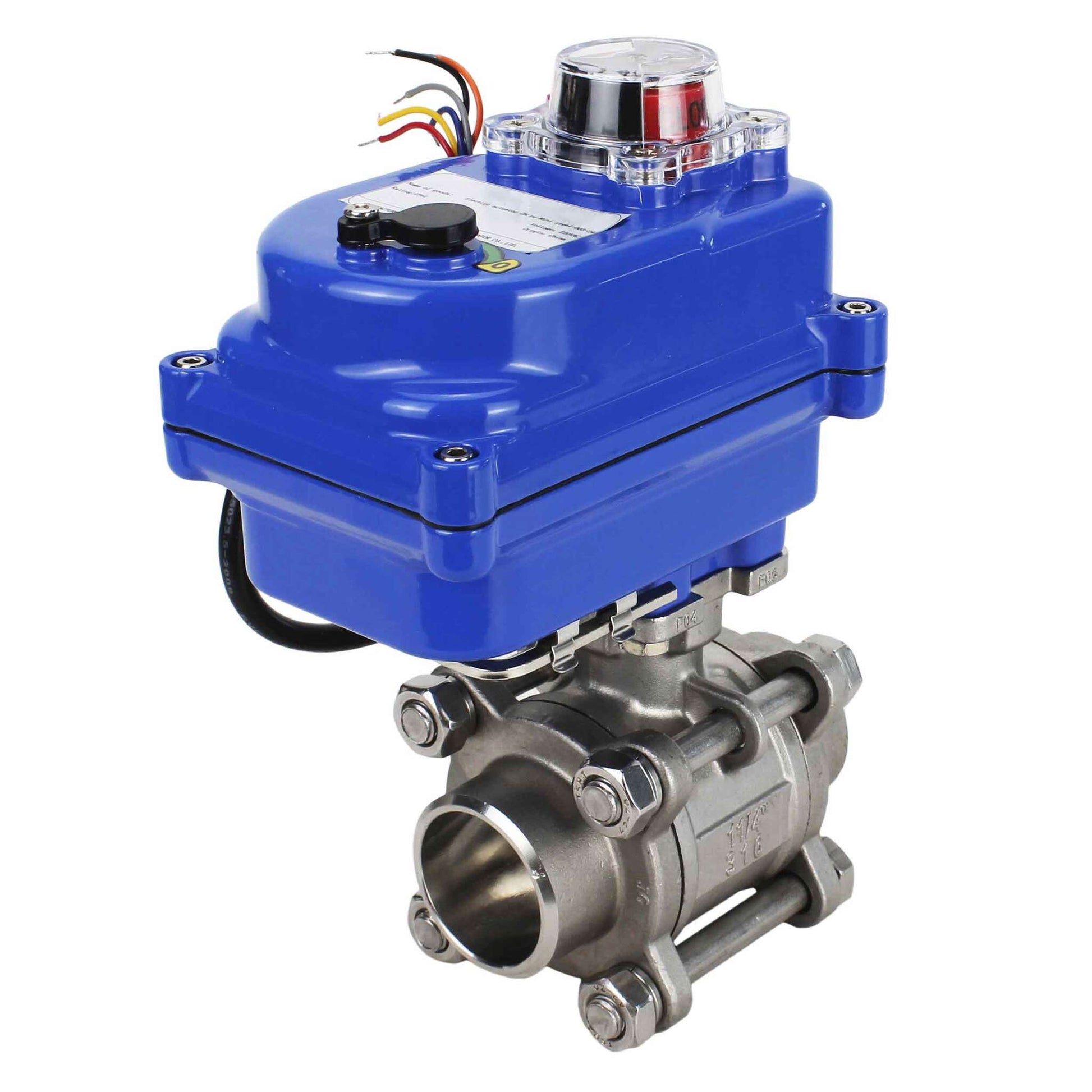

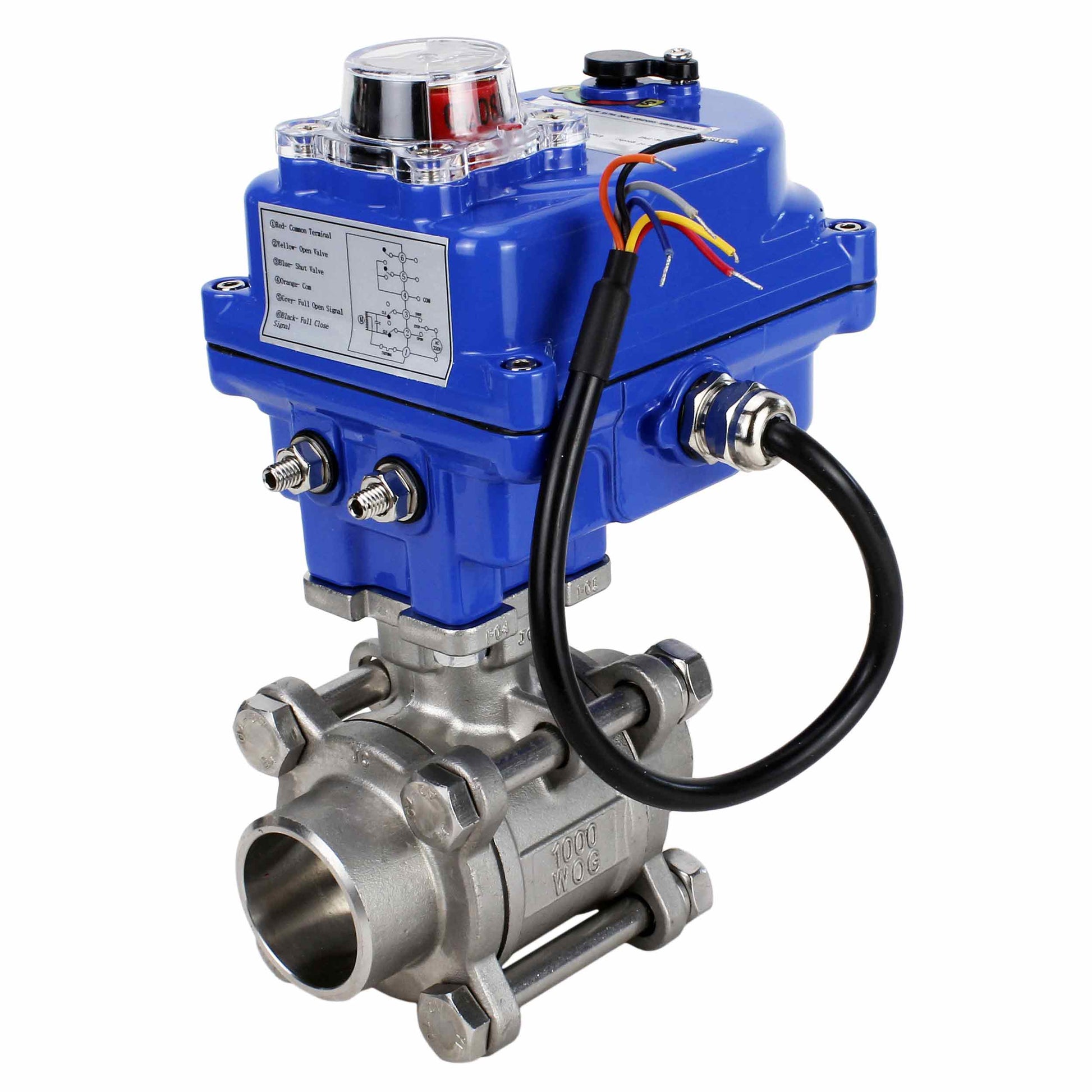

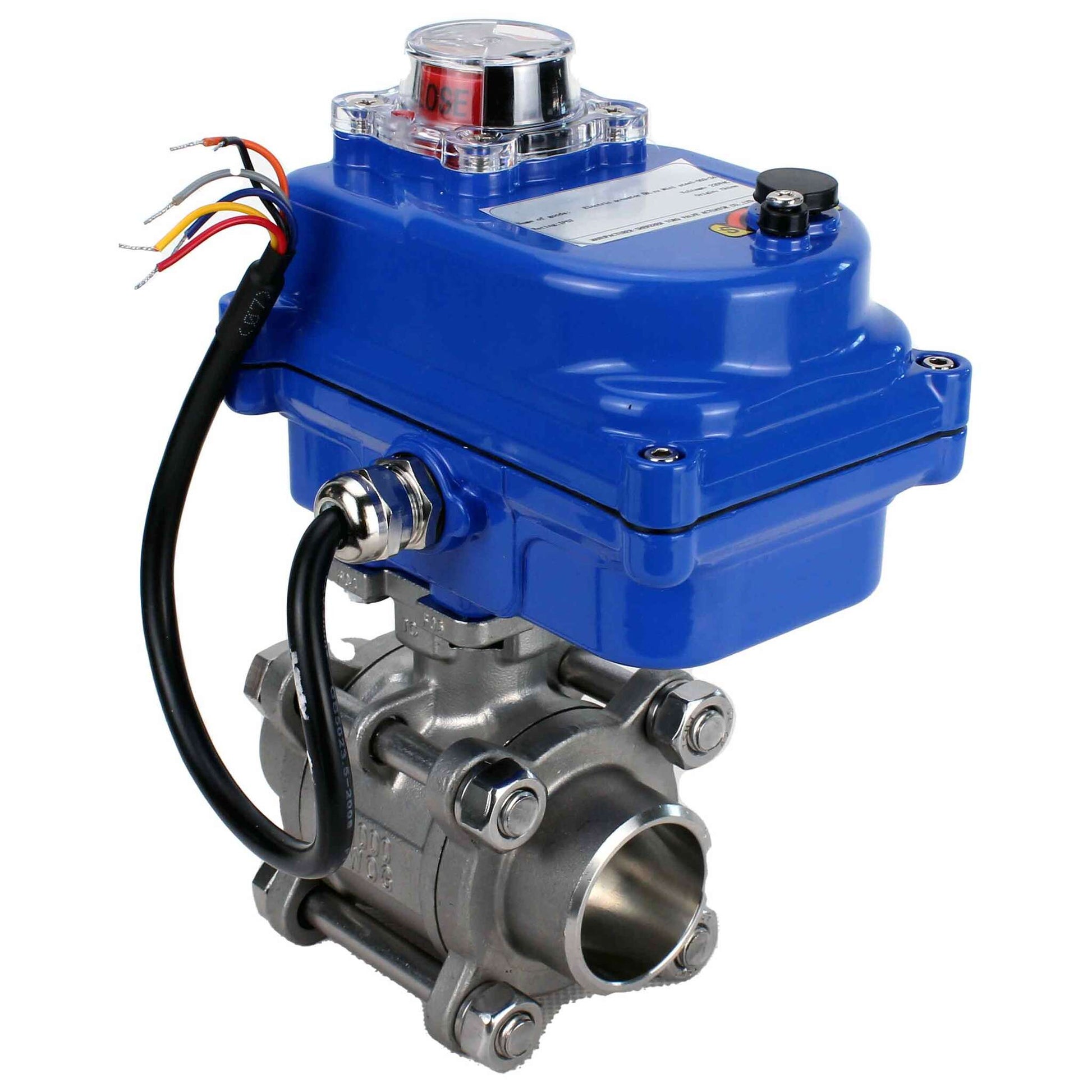

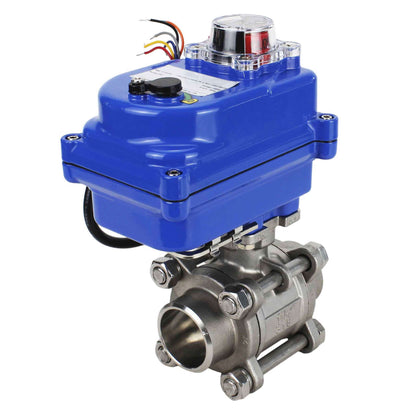

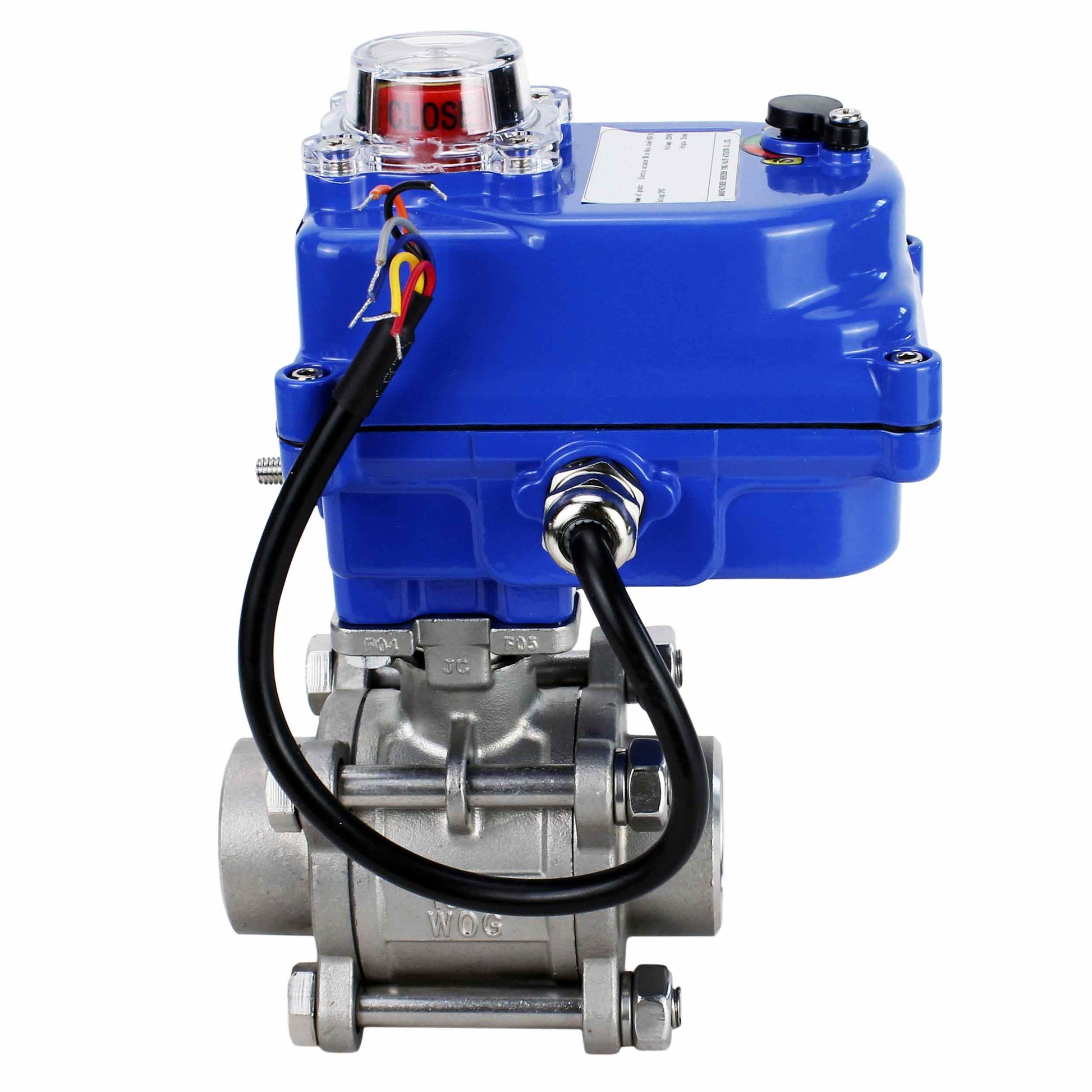

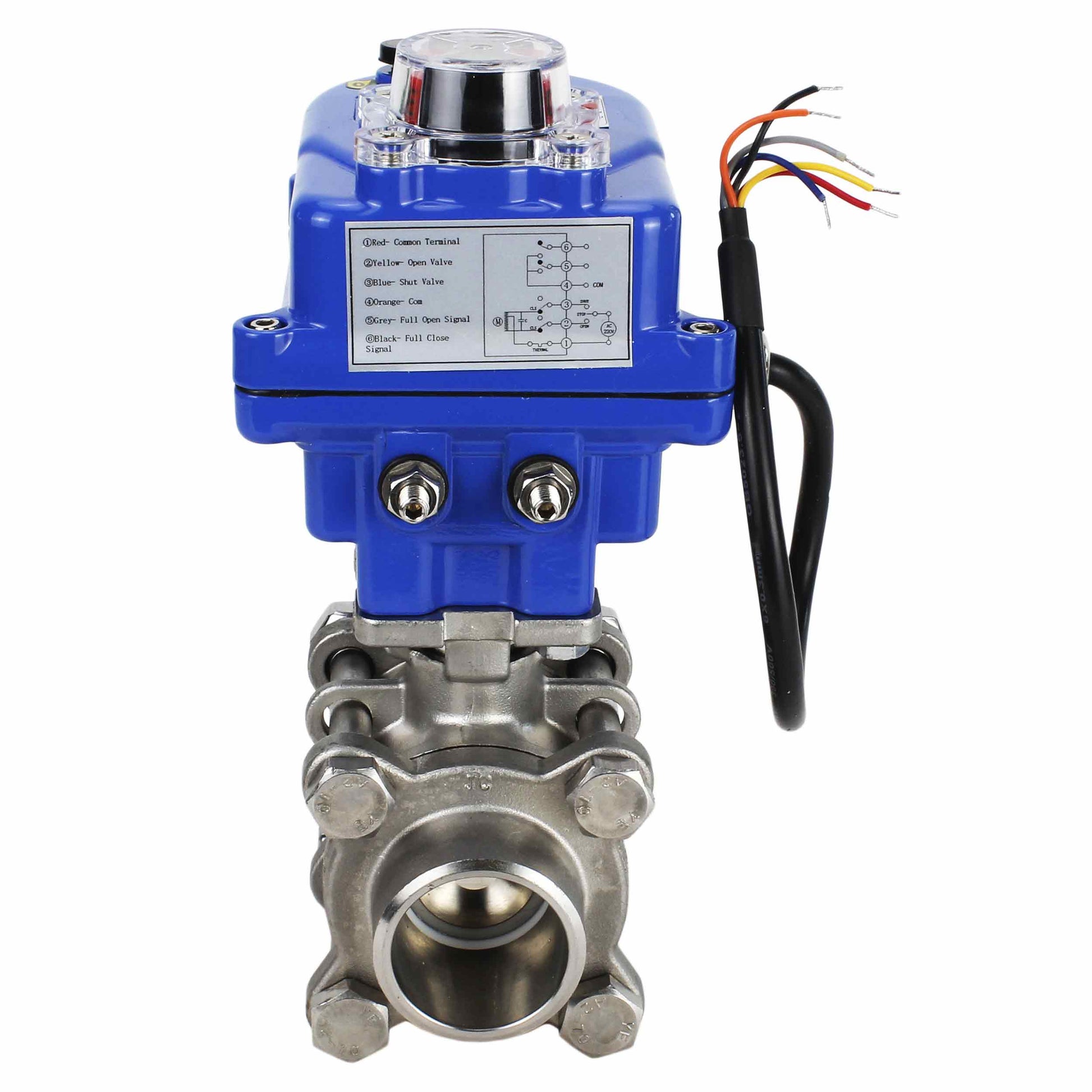

Electric quarter-turn actuator
The number that matters
Max. medium temperature
392°F / 200 °C
The highest medium temperature this valve is rated for.
Construction
Parts and materials
Applications
Media and industries
- Agua
- Aire
- Productos derivados del petróleo
- Suministro de agua
- Suministro de calor
- Suministro de vapor
Una válvula de bola de acero inoxidable es un dispositivo fiable y versátil para controlar el flujo de líquidos y gases en diversos sectores industriales. Fabricada en acero inoxidable resistente a la corrosión, posee una alta resistencia y soporta altas temperaturas y presiones. Las válvulas de bola son fáciles de operar, proporcionan un sellado seguro y minimizan el riesgo de fugas, lo que las convierte en la opción ideal para la industria del petróleo y el gas, plantas de tratamiento de agua, la industria alimentaria y otras áreas donde se requiere una válvula fiable y duradera para regular el flujo de sustancias.
B
B
Datos técnicos de las válvulas de bola DNOVA BV3232P-FP-W-ISO
| Diámetro nominal DN, mm | 10-100 |
| Presión de trabajo PN, bar | 63 |
| Temperatura del entorno de trabajo t, °C | de -20 a +200 |
| Entorno de trabajo | agua, vapor, productos derivados del petróleo y otros medios líquidos o gaseosos que sean neutros para los materiales del grifo |
| Conexión a la tubería | soldadura/soldadura |
| Tipo de sección de flujo | paso completo |
| Tipo de control | manual (mango) |
| Suma | Es posible la instalación de accionamiento eléctrico o neumático (ISO 5211-2001) |
B
Boceto de válvulas de bola BV3232P(3 piezas)-FP-W-ISO-H Rou63/40/25 QT-N-EM-O1-220VAC-U1
B
Dimensiones generales y de instalación de las válvulas de bola BV3232P(3pc)-FP-W-ISO-H Rou63/40/25 QT-N-EM-O1-220VAC-U1
| DN |
Modelo de propulsión eléctrica |
Re, mm | Lb±1,5, mm | L1, mm | H2, mm | C, mm | Peso, kg |
|---|---|---|---|---|---|---|---|
| 10 | 003 MINI | 10 | 63 | 123 | 38.9 | 113 | 1.978 |
| 15 | 003 MINI | 15 | 65 | 123 | 40 | 113 | 2.045 |
| 20 | 003 MINI | 20 | 75 | 123 | 43.9 | 113 | 2.210 |
| 25 | 003 | 25 | 83 | 123 | 53 | 113 | 3.185 |
| 32 | 003 | 32 | 98 | 123 | 56 | 113 | 3.760 |
| 40 | 005 | 40 | 112 | 160 | 60 | 146 | 5.795 |
| 50 | 005 | 50 | 135 | 160 | 75 | 146 | 6.625 |
| 65 | 010 | 65 | 175 | 189 | 97 | 163 | 10.510 |
| 80 | 010 | 80 | 198 | 189 | 112 | 163 | 12.735 |
| 100 | 010 | 100 | 246 | 189 | 122 | 163 | 19.750 |
B
B
Boceto detallado de válvulas de bola DNOVA BV3232P-FP-W-ISO
B
Materiales de piezas para válvulas de bola DNOVA BV3232P-FP-W-ISO
| N.º de artículo | Nombre de la pieza | Material | Cantidad |
|---|---|---|---|
| 1 | Marco | SS316 | 1 |
| 2 | Válvula de bola | S304/S316 | 1 |
| 3 | Tornillo | S201/S304 | 4~6 |
| 4 | tornillo | S201/S304 | 4~6 |
| 5 | Caza de focas | PTFE | 1 |
| 6 | Existencias | Acero inoxidable 304/acero inoxidable 316 | 1 |
| 7 | Sello | S201/S304 | 1 |
| 8 | Anillo de sellado | VITON | 1 |
| 9 | Tapa | WCB/CF8/CF8M | 2 |
| 10 | Anillos de sillín | PPL | 2 |
| 11 | Arandela de empuje | PTFE | 1 |
B
Características de los actuadores
| Modelo de propulsión eléctrica | Esfuerzo de torsión | Horario de apertura |
|---|---|---|
| Nuevo Méjico | segundo | |
| DNOVA-003 220V MINI | 30 | 20 |
| DNOVA-003 220V | 30 | 20 |
| DNOVA-005 220V | 50 | 30 |
| DNOVA-010 220V | 100 | 30 |
B
B
| Modelo de propulsión eléctrica | Fuerza | Actual | Peso | Tamaño de varilla cuadrado |
|---|---|---|---|---|
| Mar | A | kilogramo | mm | |
| DNOVA-003 220V MINI | 8 | 0,15 | 1.4 | 11 |
| DNOVA-003 220V | 9 | 0,15 | 2.1 | 11 |
| DNOVA-005 220V | 10 | 0,25 | 3.6 | 14 |
| DNOVA-010 220V | 15 | 0.35 | 4.6 | 17 |
- Port opening
- Puerto completo
- Configuration
- Bidireccional
- Body material
- Acero inoxidable AISI 316
- Material ball seal
- PTFE
- Maximum allowable temperature
- 392 °F / 200 °C
- Connection type
- Para soldar
- Control type
- Actuador eléctrico
- Operating environment
- Agua, Aire y Productos derivados del petróleo
- Applications
- Suministro de agua, Suministro de calor y Suministro de vapor
- Voltage
- 220 V
- Actuator cycle time
- 25 años
- Valve feedback
- Interruptores de límite
- Explosion-proof
- No
- Torque
- 30 Nm
- Type of electric actuator
- cuarto de vuelta
- Control signal
- ENCENDIDO/APAGADO
- Rated current consumption
- 0,1 A
- Power consumption
- 25 vatios
- Country of origin
- Porcelana
Production. Usually 7–14 business days after you approve the quotation and pay. Made-to-specification items are confirmed in the quotation.
Freight. Not charged at checkout. A manager quotes air and sea freight to your port or airport, and nothing ships until you approve the price and the freight.
To North America. From approval and payment to the destination port or airport: air 14–24 days, sea 32–60 days. Estimates, not guarantees.
Terms. EXW Ningbo or FOB Ningbo Port; CIF on request. The agreed term is written on the Proforma Invoice.
