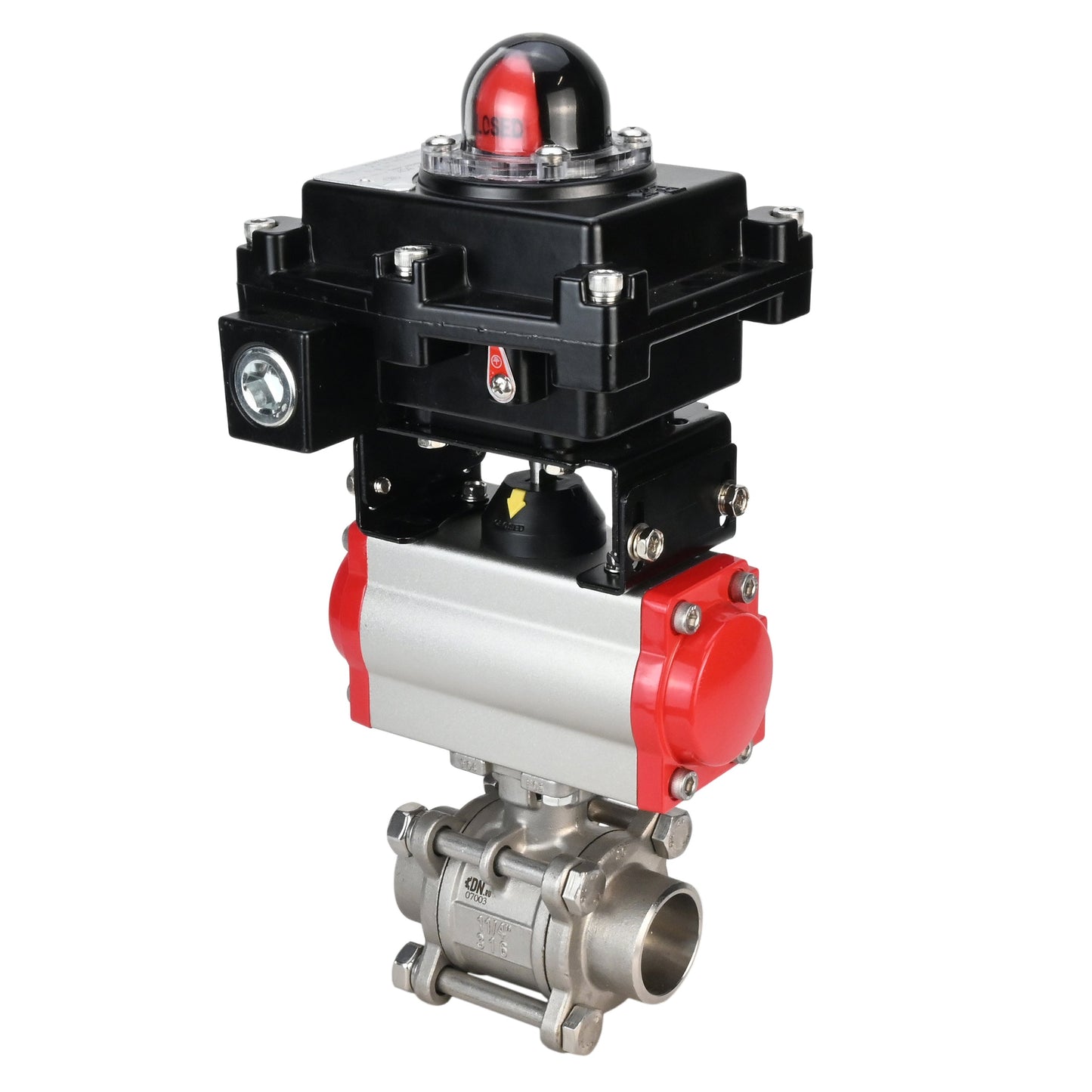

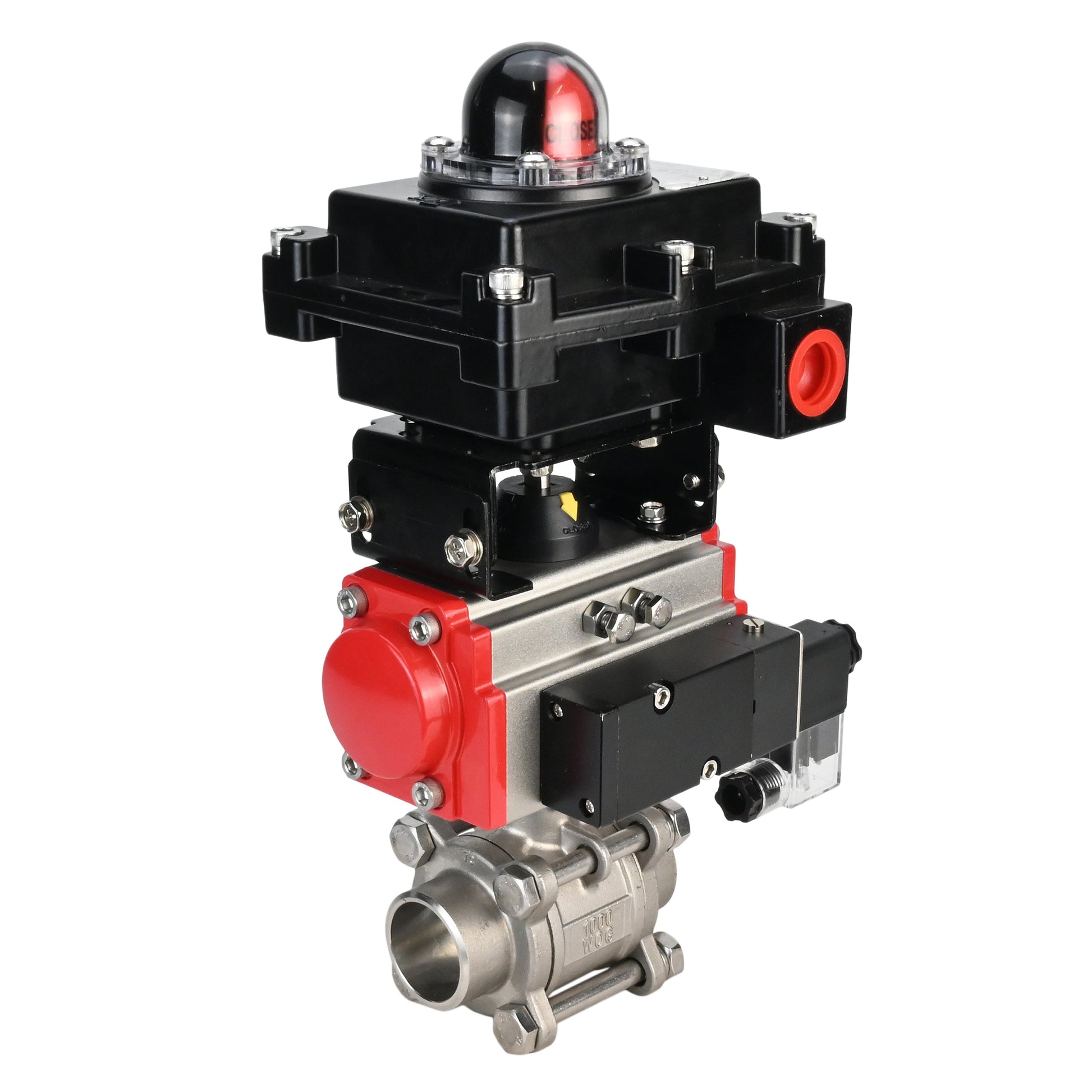

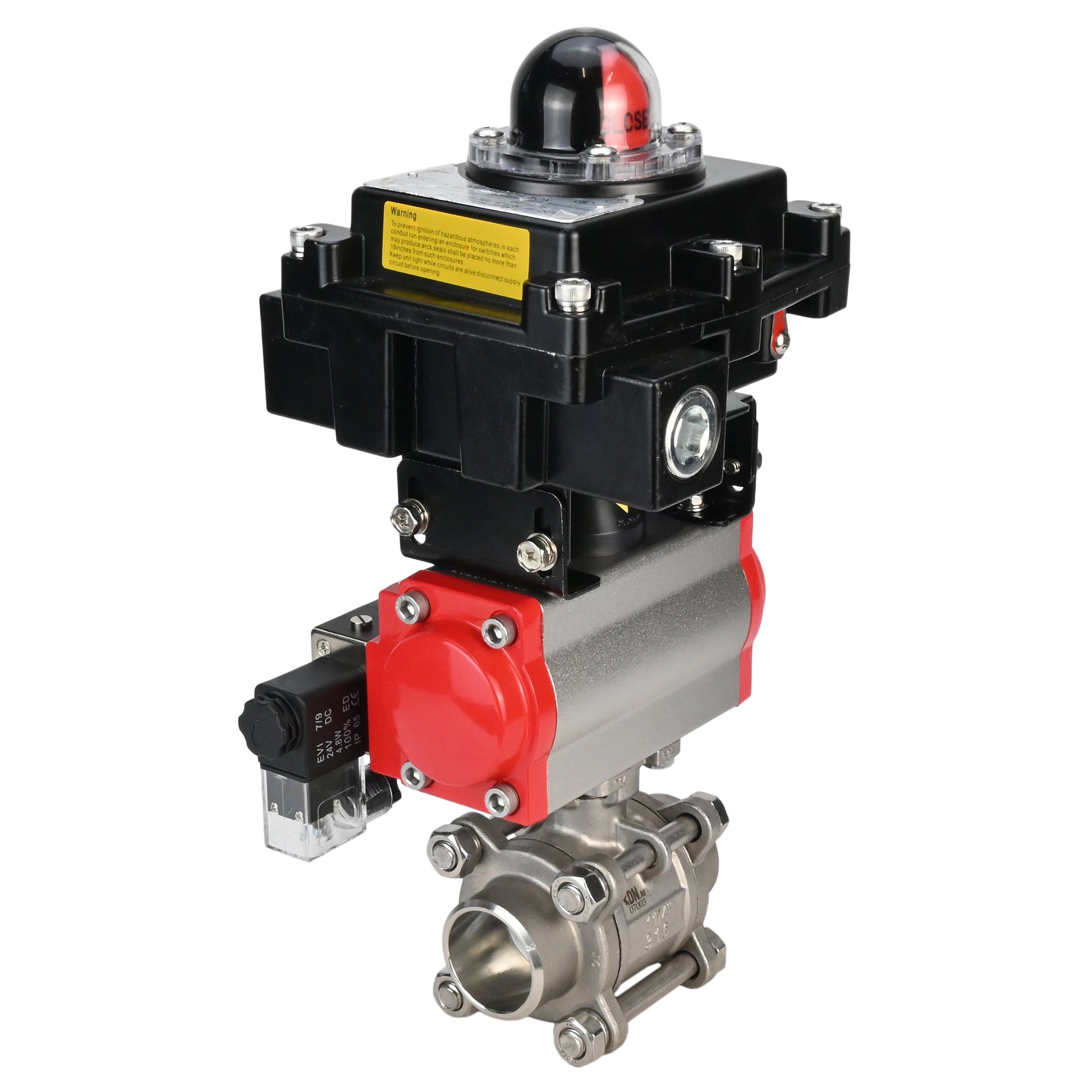

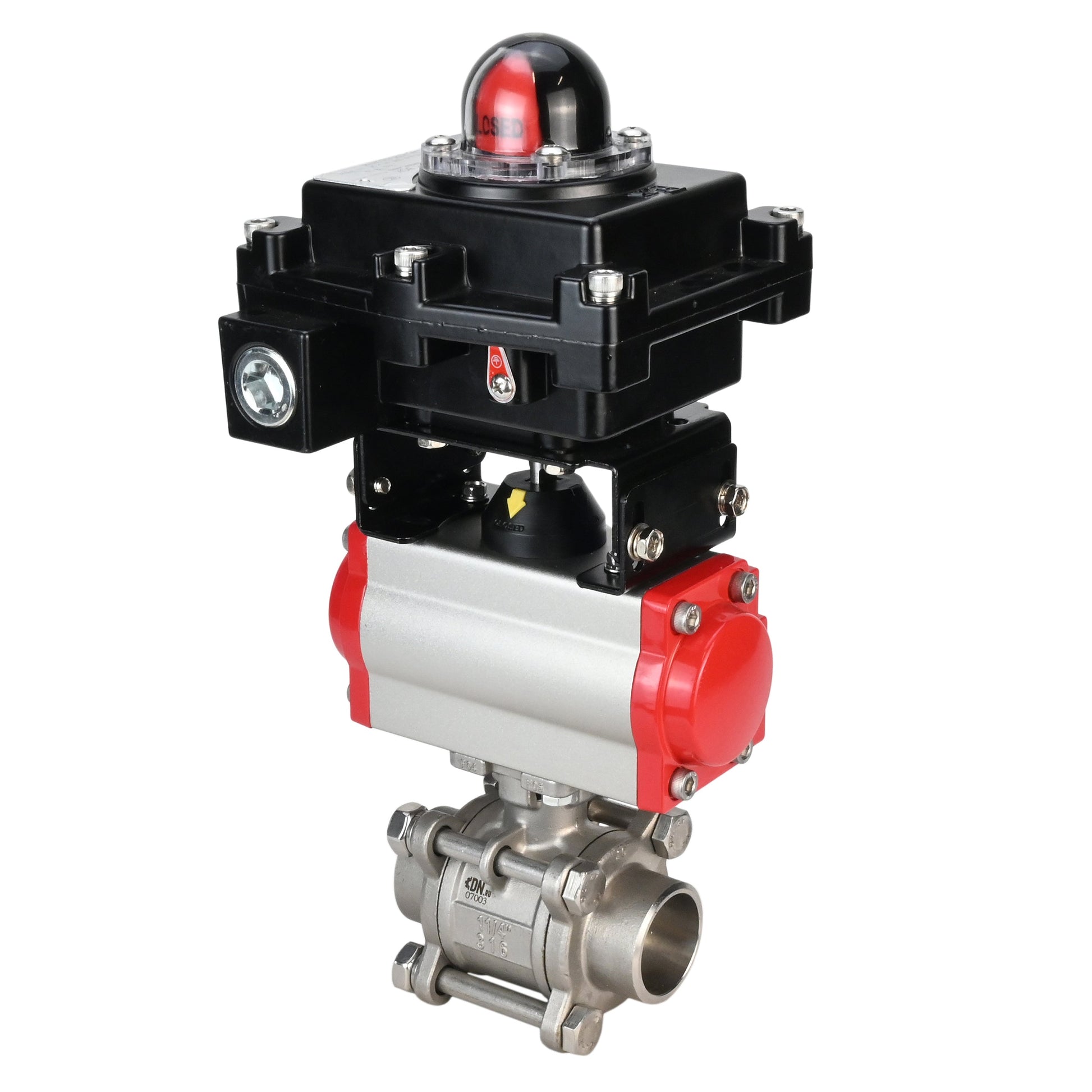

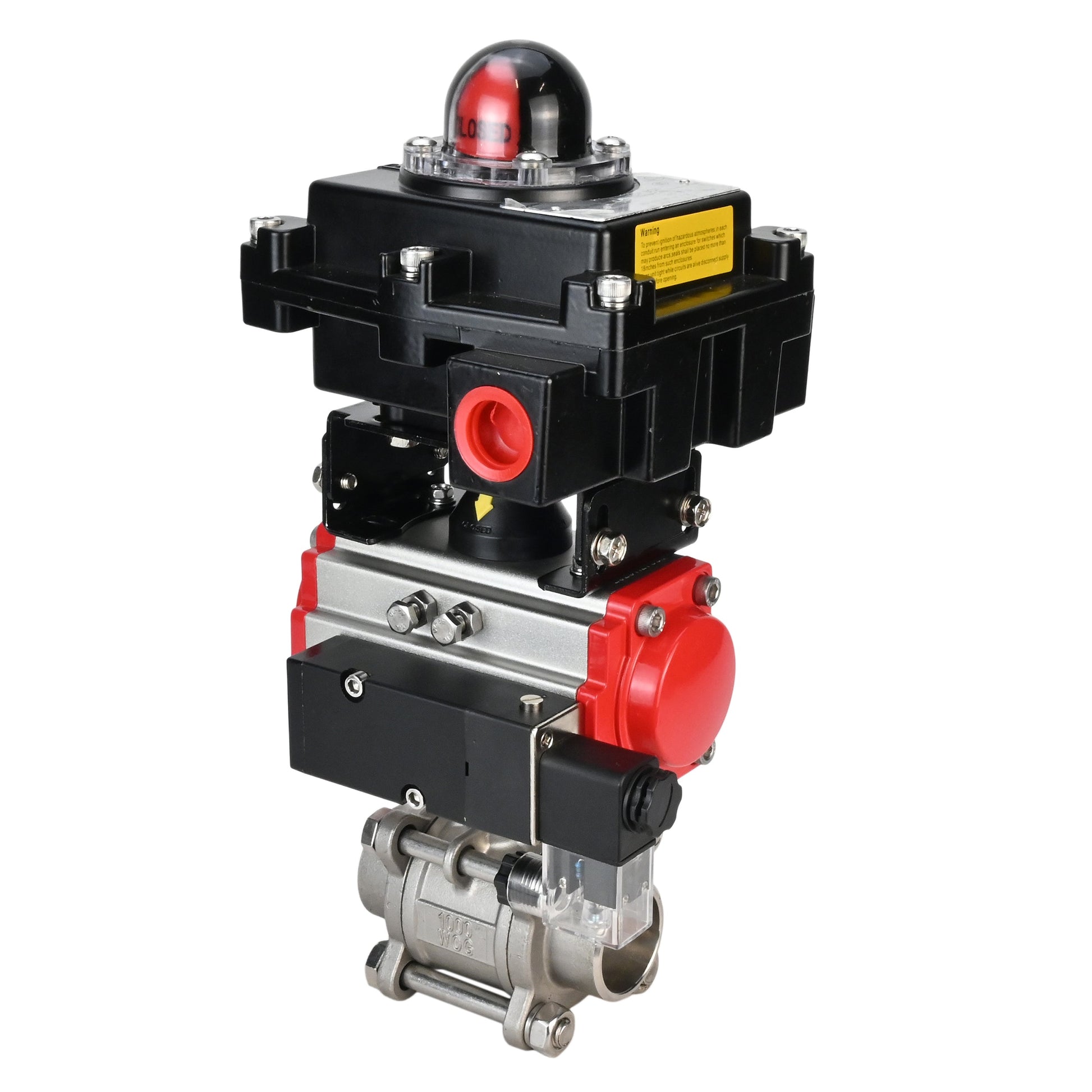

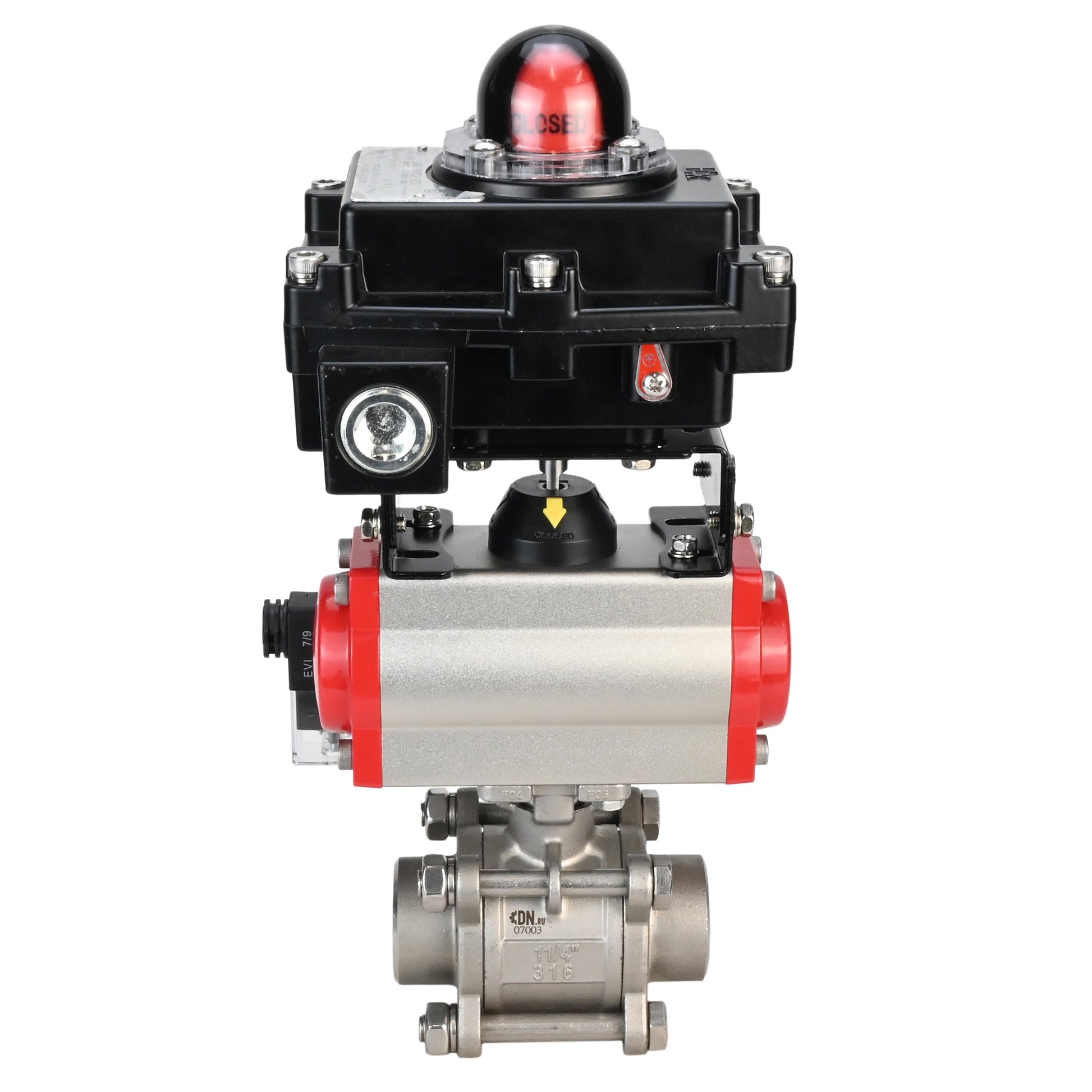

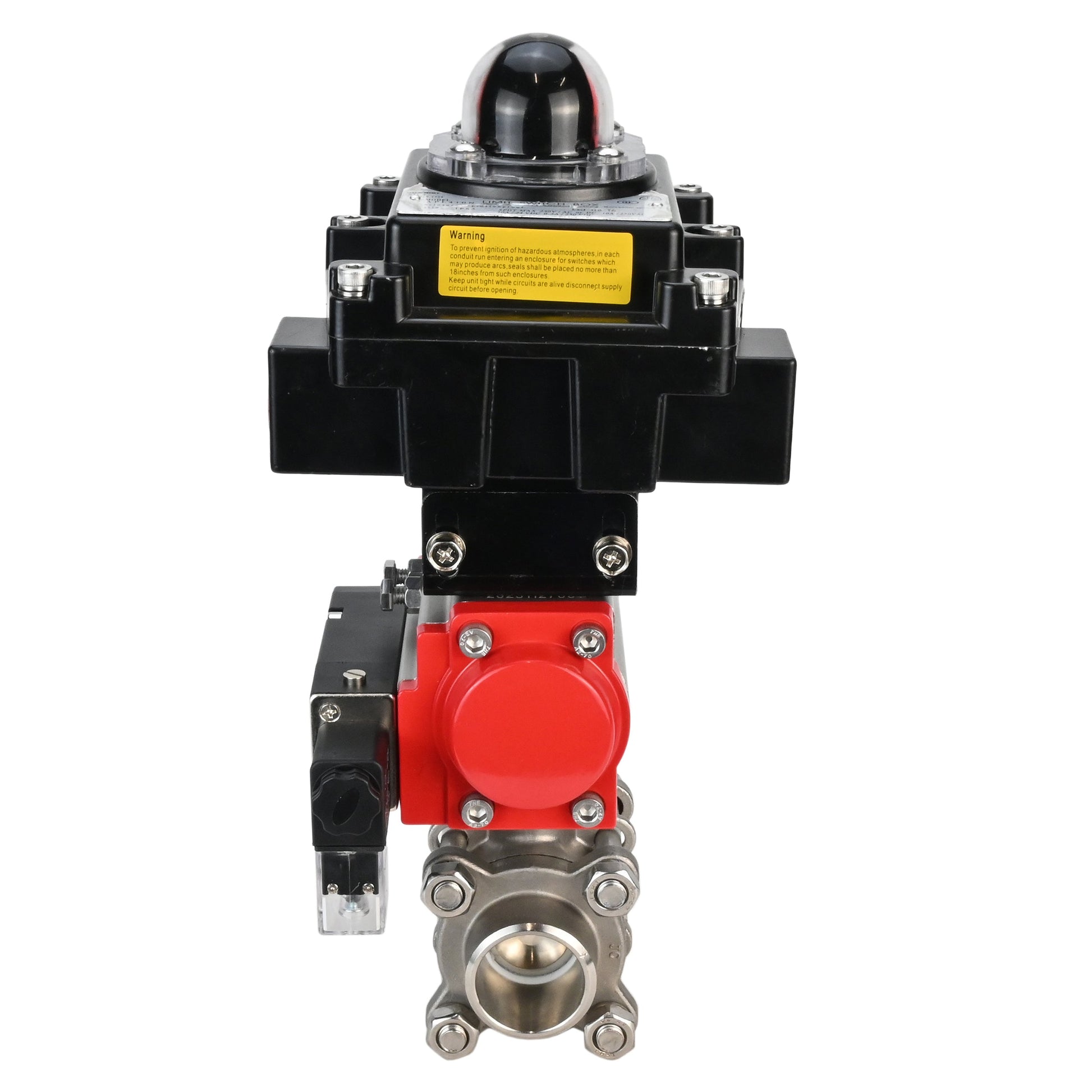

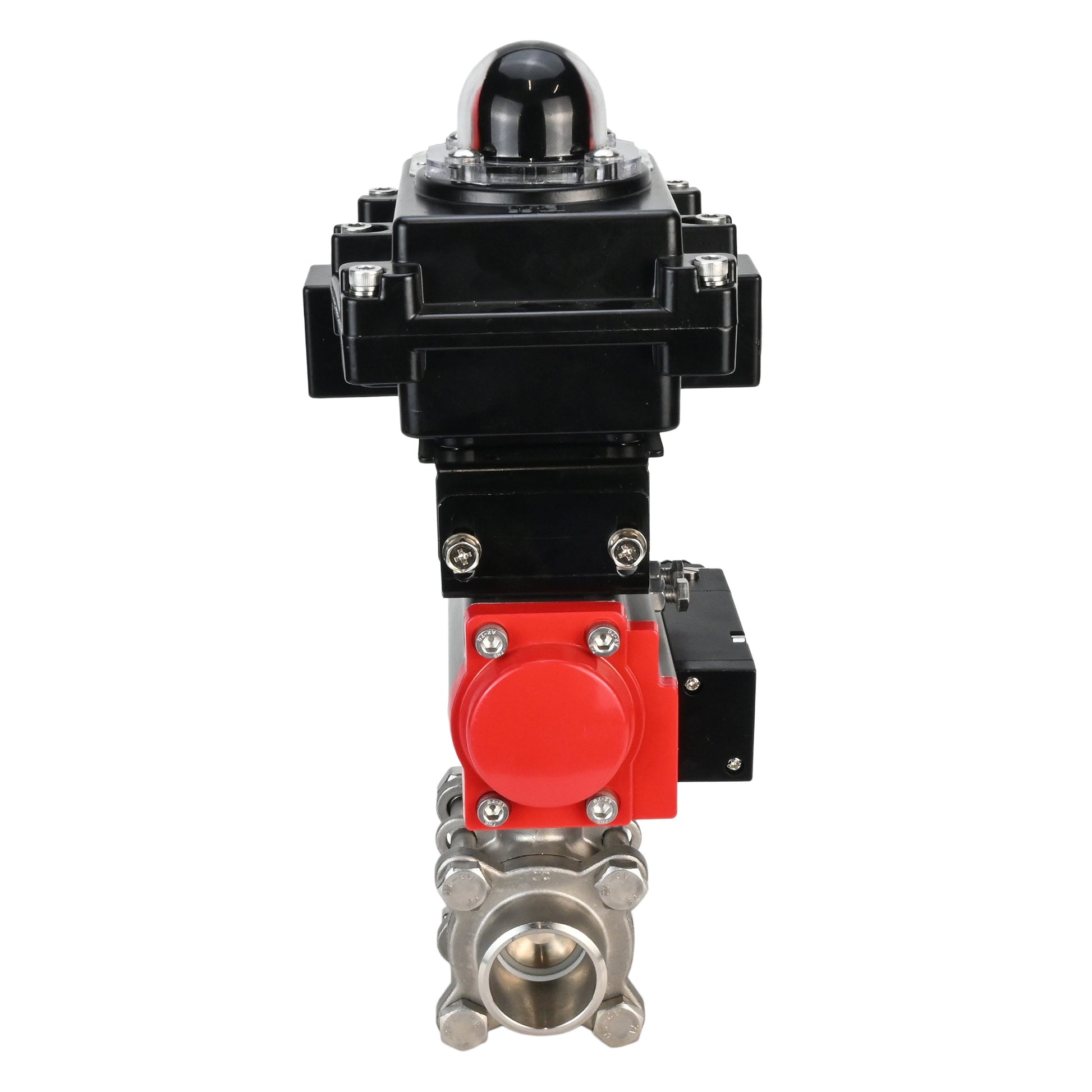

Stainless steel ball valve

Una válvula de bola de acero inoxidable es un dispositivo fiable y versátil para controlar el flujo de líquidos y gases en diversos sectores industriales. Fabricada en acero inoxidable resistente a la corrosión, posee una alta resistencia y soporta altas temperaturas y presiones. Las válvulas de bola son fáciles de operar, proporcionan un sellado seguro y minimizan el riesgo de fugas, lo que las convierte en la opción ideal para la industria del petróleo y el gas, plantas de tratamiento de agua, la industria alimentaria y otras áreas donde se requiere una válvula fiable y duradera para regular el flujo de sustancias.

B

Características técnicas de las válvulas de bola DNOVA BV3232P(3pc)-FP-W-ISO-H Rou63/40/25 PA-SA 4M310-08 24V APL-410N Ex Roux

Diámetro nominal DN, mm	10-100
Presión de trabajo PN, bar	63
Temperatura del entorno de trabajo t, °C	de -20 a +200
Entorno de trabajo	Agua, vapor, productos derivados del petróleo y otros medios líquidos o gaseosos que sean neutros para los materiales del grifo.
Conexión a la tubería	soldadura/soldadura
Tipo de sección de flujo	paso completo
Tipo de control	manual (mango)
Suma	Es posible la instalación de accionamiento eléctrico o neumático (ISO 5211-2001)

B

B

Boceto de material de la válvula de bola DNOVA BV3232P(3pc)-FP-W-ISO-H Ru63/40/25 PA-SA 4M310-08 24V APL-410N Ex Ru

Materiales de las piezas de la válvula de bola DNOVA BV3232P(3pc)-FP-W-ISO-H RU63/40/25 PA-SA 4M310-08 24V APL-410N Ex RU

N.º de artículo	Nombre de la pieza	Material	Cantidad
1	Marco	SS316	1
2	Válvula de bola	S304/S316	1
3	Tornillo	S201/S304	4~6
4	tornillo	S201/S304	4~6
5	Caza de focas	PTFE	1
6	Existencias	Acero inoxidable 304/acero inoxidable 316	1
7	Sello	S201/S304	1
8	Anillo de sellado	VITON	1
9	Tapa	WCB/CF8/CF8M	2
10	Anillos de sillín	PPL	2
11	Arandela de empuje	PTFE	1

B

B

Datos técnicos de los actuadores neumáticos

Diseño	Con resortes de retorno
Presión nominal PN, bar	12
Presión de trabajo, bar	2… 8
Entorno de trabajo	Aire comprimido filtrado o gases no agresivos, aceites
Diámetro máximo de partícula	menos de 30 Вµm2
Temperatura de funcionamiento t, °C	· de -20 a +80 · de -40 a +80 (versión de baja temperatura) · de -20 a +160 (con aire seco)
Rango de ajuste	В±5В° para rotación a 0В° y 90В°
Duplicación manual	Hay
Indicador de posición	abierto/cerrado
Entorno operativo	Interior y exterior. (Todas las piezas internas y externas tienen revestimiento anticorrosivo).

B

B

Datos técnicos de los actuadores neumáticos

B

Materiales de las piezas del actuador neumático

No.	Nombre	Material
1	Marco	aluminio extruido
2	Tapones laterales	aluminio fundido
3	Engranaje	acero inoxidable
4	Pistón	acero/aluminio
5	Tapones	acero inoxidable
6	Anillo de pistón	NBR
7	Ballestas	acero para resortes
8	Cojinete de pistón	plástico de ingeniería
9	Anillo de pistón	NBR
10	Enchufar	NBR
11	Anillo de empuje	plástico de ingeniería
12	Anillo	plástico de ingeniería
13	Arandela	acero inoxidable
14	Abrazadera de resorte	acero inoxidable
15	Indicador	plástico
16	Carcasa del indicador	plástico
17	Cojinete	plástico de ingeniería
18	Leva	acero
19	Cojinete	NBR
20	Cojinete	plástico de ingeniería
21	Cojinete	plástico de ingeniería
22	Anillo de sellado	NBR
23	Anillo de sellado	NBR
24	Cojinete	acero inoxidable
25	Tuerca de ajuste	acero inoxidable
26	Tornillo de ajuste	acero inoxidable
27	Manga	aluminio

B

Datos técnicos de la válvula neumática 4M310-08 24 V

Diseño	tipo de carrete
Presión nominal PN, MPa (kg/cm2)	1,2 (12)
Presión de trabajo, bar	1.5…8
Entorno de trabajo	aire comprimido filtrado
Temperatura ambiente t, °C	de +5 a +50
Frecuencia de respuesta	5 ciclos/s
Duplicación manual	Hay
Grado de protección	IP 65
Fijación	a través de agujeros en el cuerpo
Material del cuerpo	aluminio anodizado
Tiempo de respuesta	0,05 segundos.

B

Características técnicas de la unidad de final de carrera APL-410N EX

Marco	A prueba de explosiones IP65 para todo tipo de clima Exd IIB T6
Entradas de cables	2 x NPT1/2"
Bloques de terminales	8 puntos (0,05 – 2,5) mm2
Indicador de posición	0 - 90° (rotación libre de 90°) CERRADO - rojo; ABIERTO - amarillo
Interruptores/sensores	dos interruptores mecánicos dos sensores de proximidad
Tensión nominal, V	250
Temperatura ambiente permitida, °C	de -25 a +80
Vida útil, años	10

Materiales de la unidad de interruptor de límite APL-410N EX:

Nombre	Materiales
Cubierta y cuerpo de la caja	fundición a presión de aluminio
Eje	acero inoxidable
Tapa del indicador	policarbonato
Leva	policarbonato
Primavera	acero inoxidable
Pernos de la tapa de la carcasa	acero inoxidable
Anillo de sellado	NBR
Manga	bronce
Anillo de sellado (eje)	acero inoxidable
Terminal de tierra	acero inoxidable
Indicador	Plástico ABS / policarbonato
soporte	acero inoxidable
