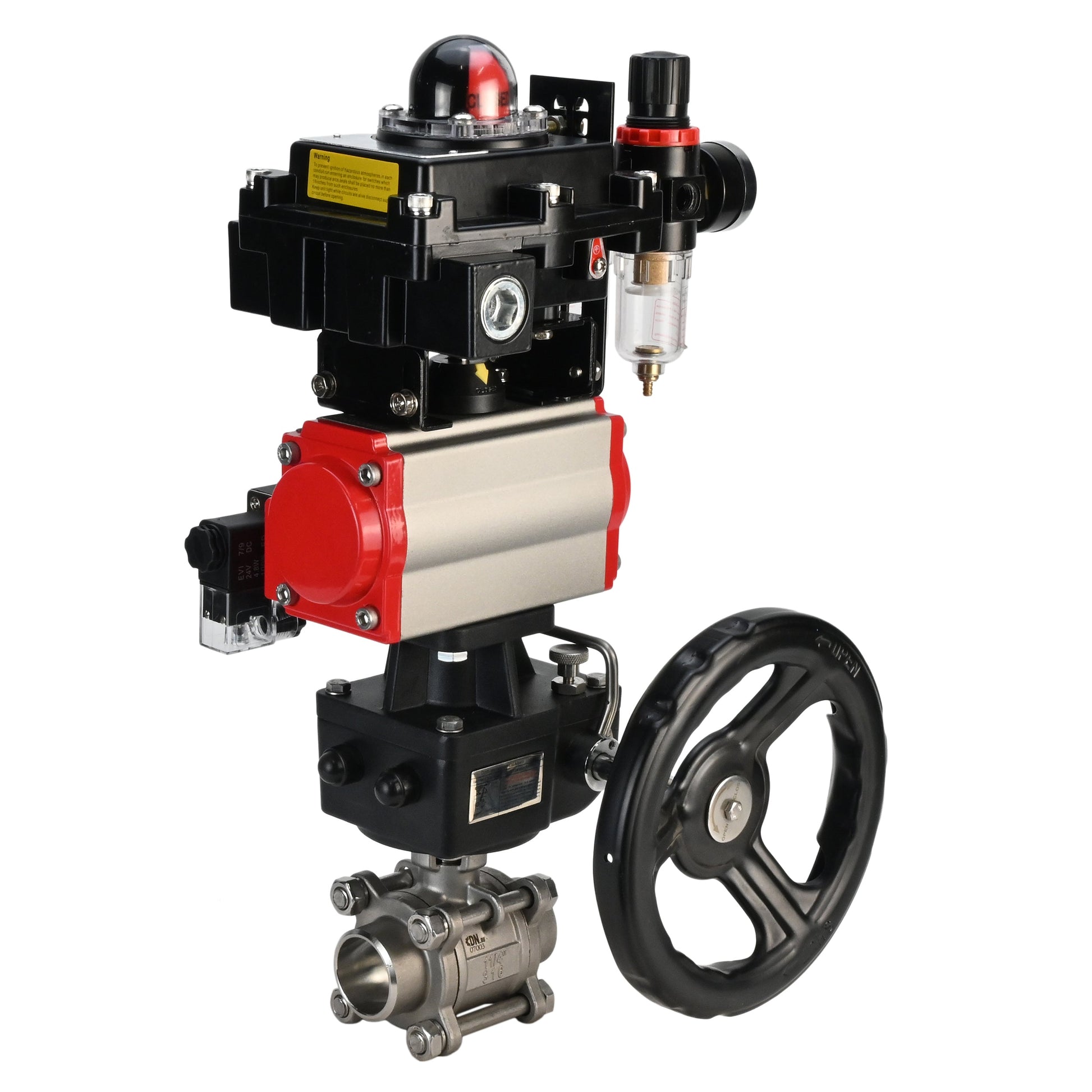

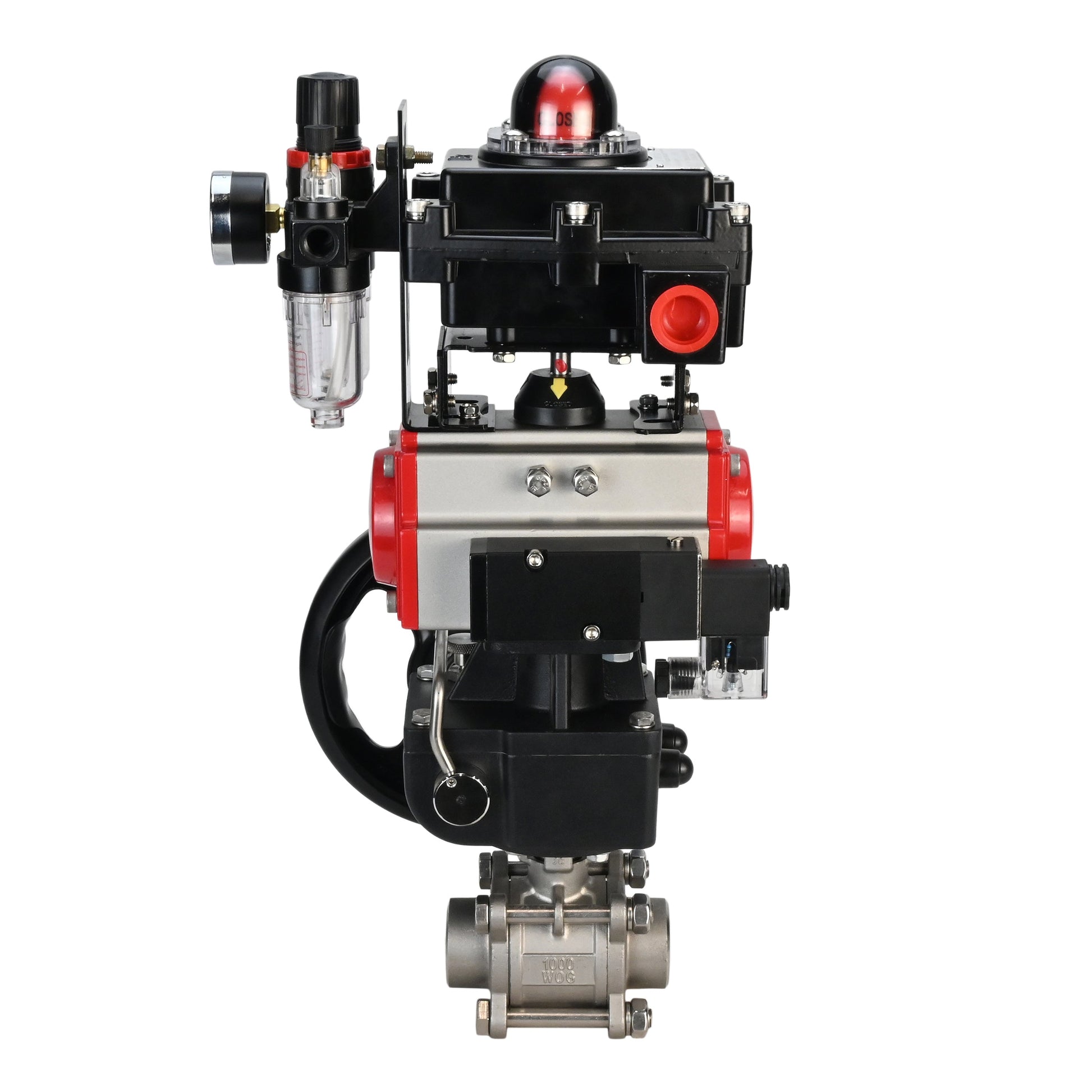

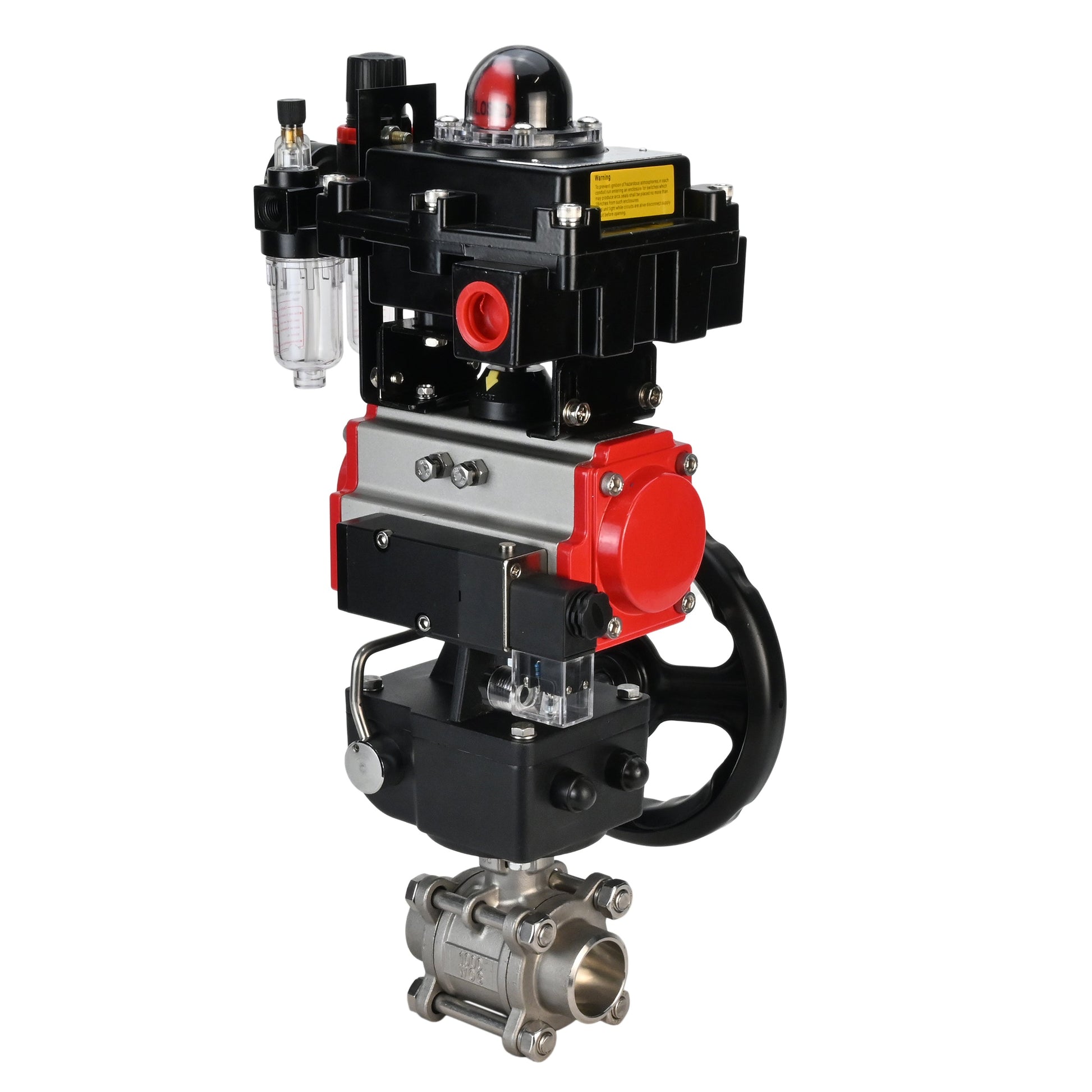

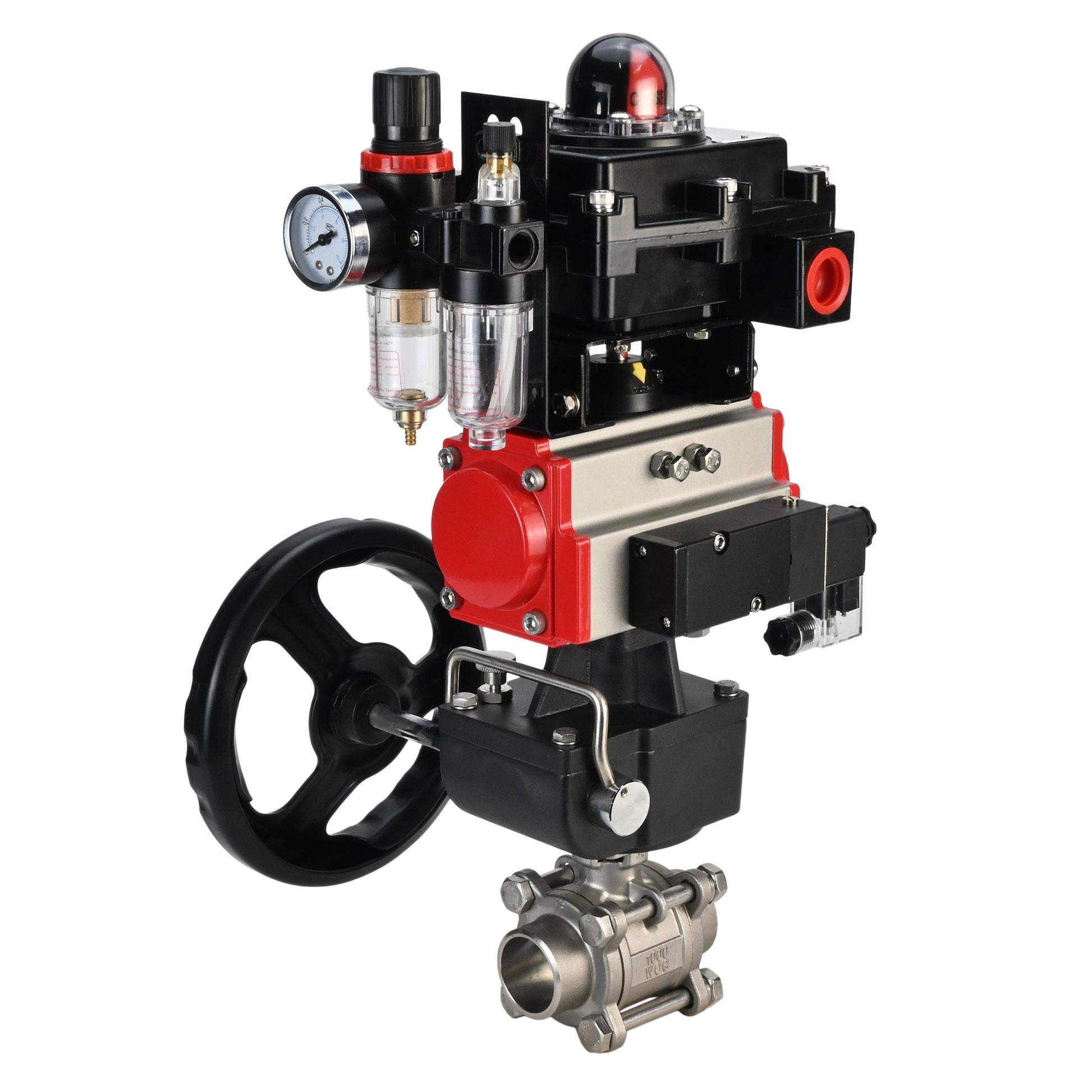

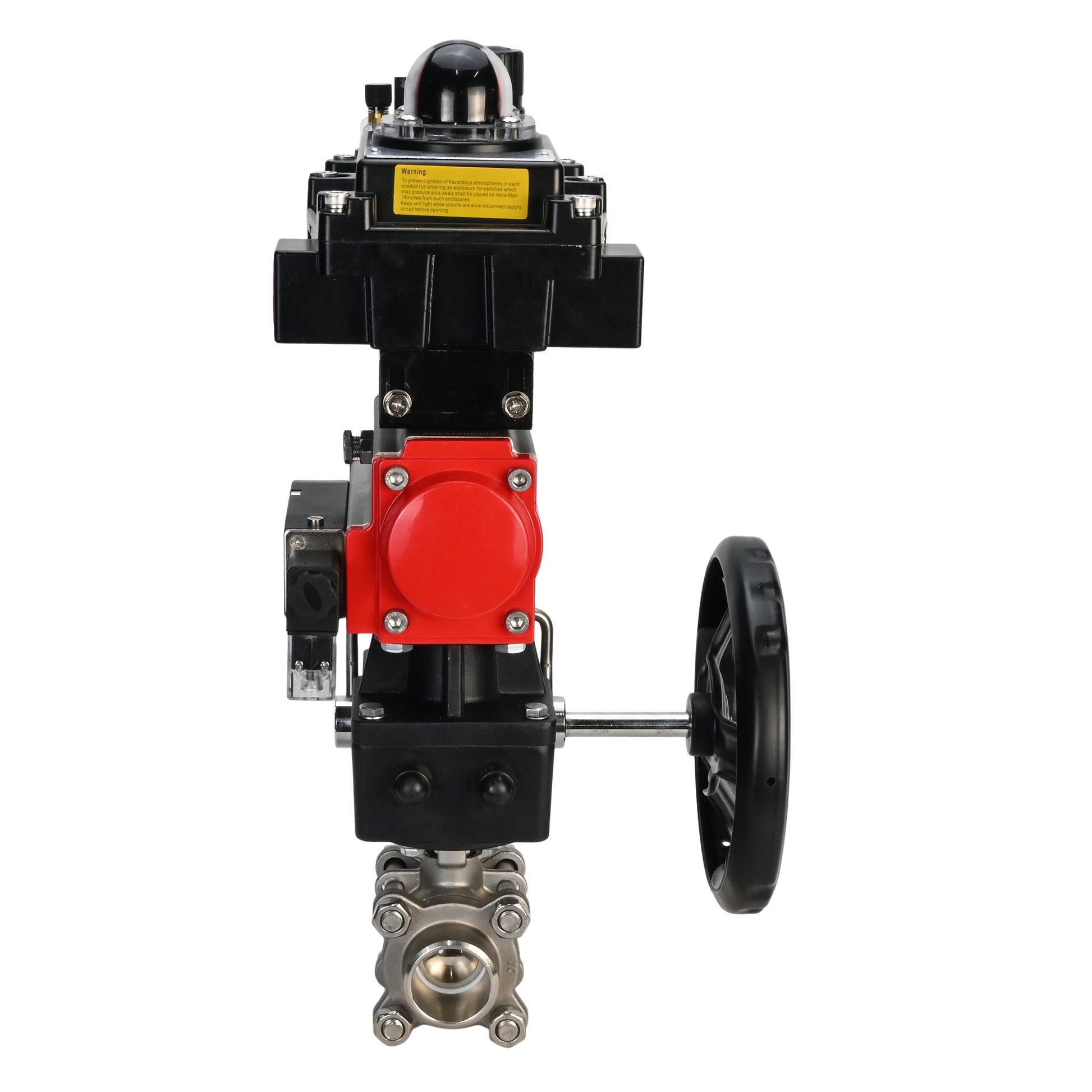

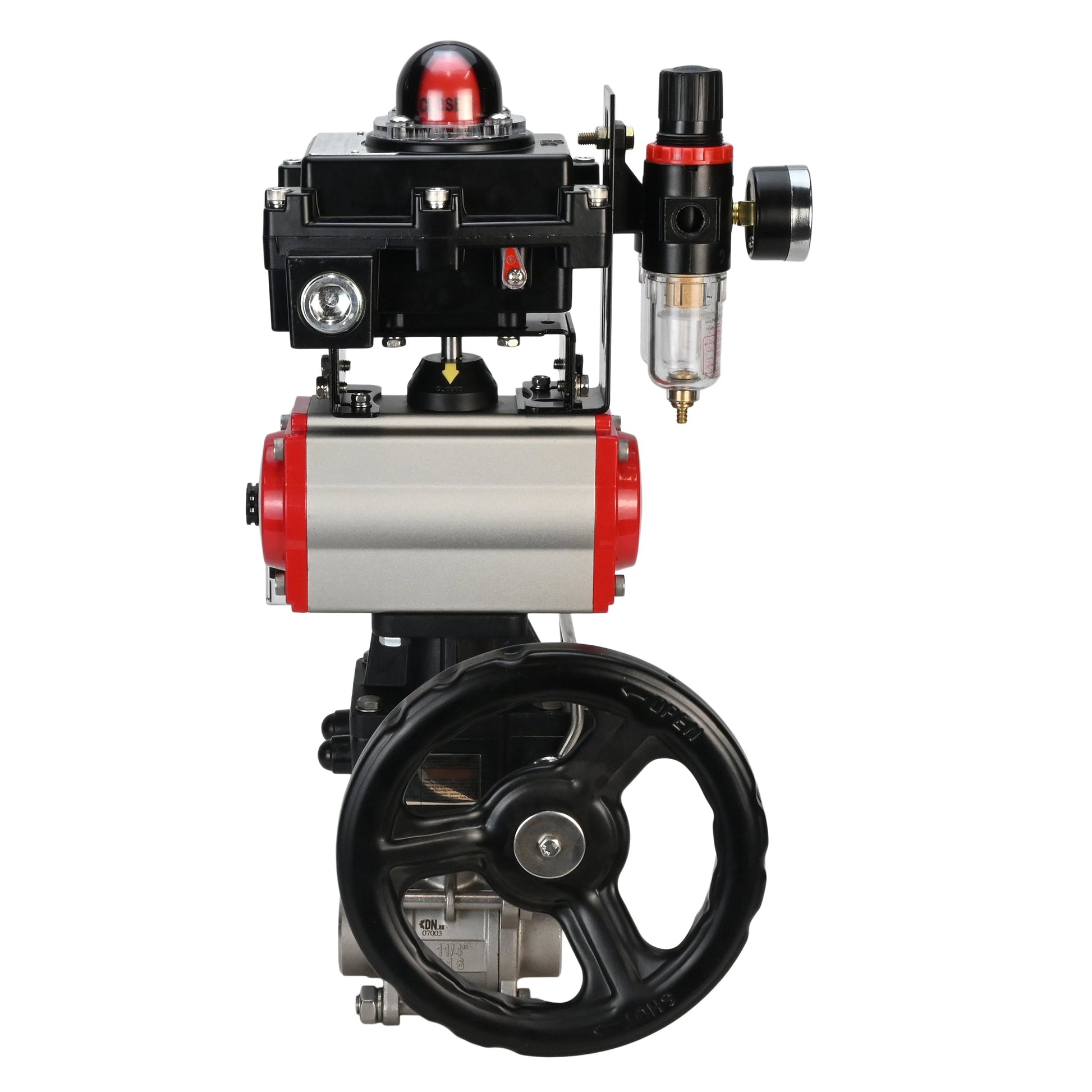

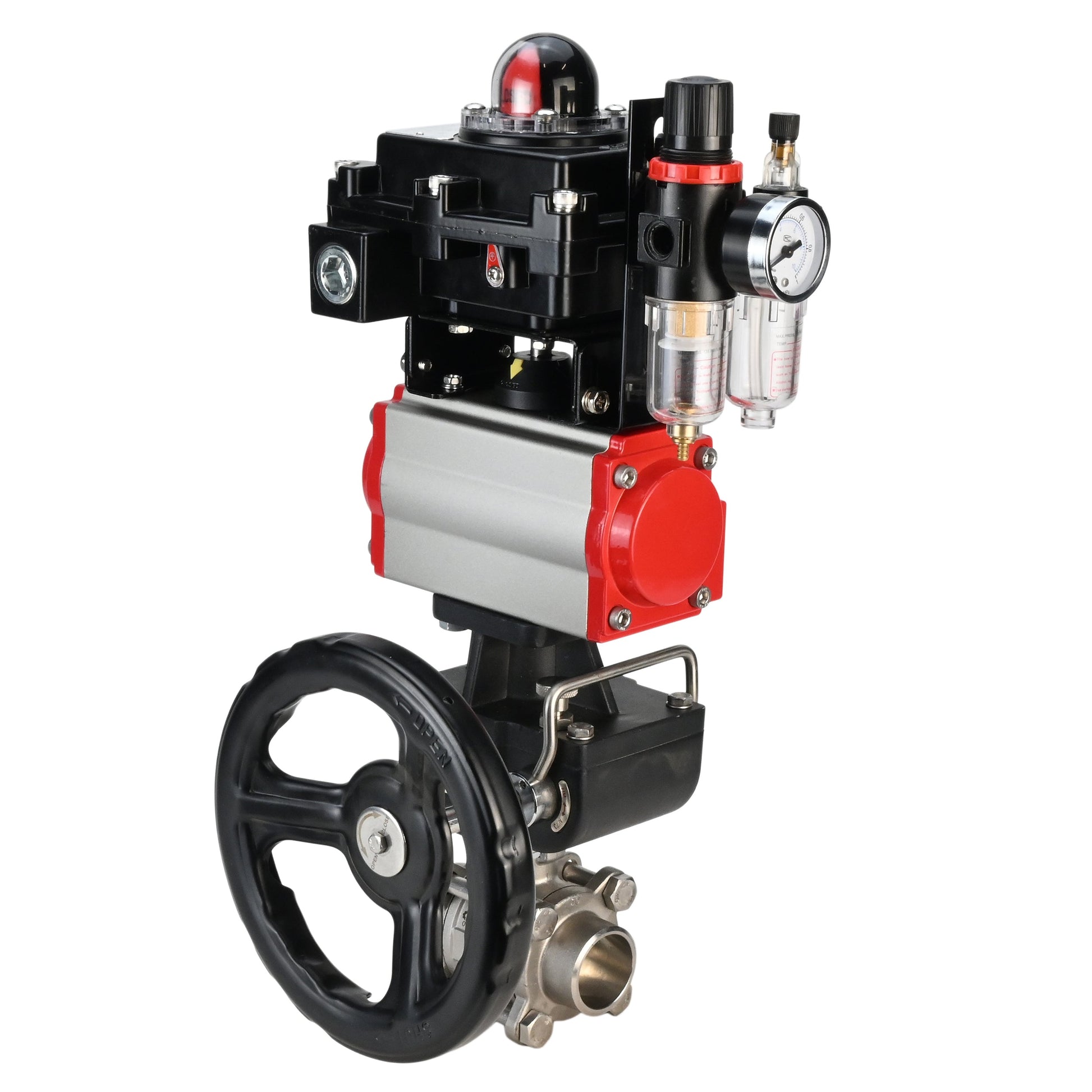

Stainless steel ball valve

Una válvula de bola de acero inoxidable es un dispositivo fiable y versátil para controlar el flujo de líquidos y gases en diversos sectores industriales. Fabricada en acero inoxidable resistente a la corrosión, posee una alta resistencia y soporta altas temperaturas y presiones. Las válvulas de bola son fáciles de operar, proporcionan un sellado seguro y minimizan el riesgo de fugas, lo que las convierte en la opción ideal para la industria del petróleo y el gas, plantas de tratamiento de agua, la industria alimentaria y otras áreas donde se requiere una válvula fiable y duradera para regular el flujo de sustancias.

Los actuadores rotativos neumáticos están diseñados para la automatización del proceso de control de válvulas de cierre industriales (compuertas y válvulas de bola). Los actuadores neumáticos DNOVA están diseñados para funcionar tanto en interiores como en exteriores. Todas las piezas internas y externas cuentan con un recubrimiento anticorrosivo.

Los actuadores neumáticos 4M310-08 220 V se utilizan para el control en sistemas neumáticos que tienen superficie de acoplamiento NAMUR para la instalación de actuadores a través de orificios pasantes en la carcasa.

El interruptor de límite APL-410N EX está diseñado para la señalización visual y eléctrica de las posiciones finales del cuerpo de la válvula de cierre. Se monta desde arriba sobre la superficie del actuador neumático y se conecta al eje del actuador (norma DIN). La caja sellada suele contener dos sensores que monitorizan la posición del eje del actuador y señalizan las posiciones finales. La indicación visual de la posición se puede observar en la carcasa de la unidad: un indicador visual tridimensional (ROJO - CERRADO) y uno amarillo (ABIERTO).

La unidad de tratamiento de aire AFC2000 está diseñada para limpiar el aire comprimido de humedad y partículas sólidas, eliminar el condensado, mantener automáticamente la presión a un nivel preestablecido y suministrar lubricante desde un depósito en la corriente de aire comprimido a los componentes del sistema neumático con un amplio rango de capacidad, de 500 a 10 000 litros/min. El lubricador (pulverizador de aceite) añade aceite con una viscosidad de 32 mm³/s (=cSt) a 40 °C al sistema neumático para la lubricación adicional de los componentes de control: cilindros y válvulas neumáticas.

B

B

Características técnicas de las válvulas de bola DNOVA BV3232P(3pc)-FP-W-ISO-H Ru63/40/25 PA-DA 4M310-08 220V APL-410N Ex MON AFC2000 Ru

Diámetro nominal DN, mm	10-100
Presión de trabajo PN, bar	63
Temperatura del entorno de trabajo t, °C	de -20 a +200
Entorno de trabajo	Agua, vapor, productos derivados del petróleo y otros medios líquidos o gaseosos que sean neutros para los materiales del grifo.
Conexión a la tubería	soldadura/soldadura
Tipo de sección de flujo	paso completo
Tipo de control	manual (mango)
Suma	Es posible la instalación de accionamiento eléctrico o neumático (ISO 5211-2001)

B

B

Boceto de material de la válvula de bola DNOVA BV3232P(3pc)-FP-W-ISO-H Ru63/40/25 PA-DA 4M310-08 220V APL-410N Ex MON AFC2000 Ru

B

Materiales de las piezas de la válvula de bola DNOVA BV3232P(3pc)-FP-W-ISO-H Ru63/40/25 PA-DA 4M310-08 220V APL-410N Ex MON AFC2000 Ru

N.º de artículo	Nombre de la pieza	Material	Cantidad
1	Marco	SS316	1
2	Válvula de bola	S304/S316	1
3	Tornillo	S201/S304	4~6
4	tornillo	S201/S304	4~6
5	Caza de focas	PTFE	1
6	Existencias	Acero inoxidable 304/acero inoxidable 316	1
7	Sello	S201/S304	1
8	Anillo de sellado	VITON	1
9	Tapa	WCB/CF8/CF8M	2
10	Anillos de sillín	PPL	2
11	Arandela de empuje	PTFE	1

B

B

Datos técnicos de los actuadores neumáticos

Diseño	Doble acción
Presión nominal PN, bar	12
Presión de trabajo, bar	2… 8
Entorno de trabajo	Aire comprimido filtrado o gases no agresivos, aceites
Diámetro máximo de partícula	menos de 30 Вµm2
Temperatura de funcionamiento t, °C	· de -20 a +80 · de -40 a +80 (versión de baja temperatura) · de -20 a +160 (con aire seco)
Rango de ajuste	В±5В° para rotación a 0В° y 90В°
Duplicación manual	Hay
Indicador de posición	abierto/cerrado
Entorno operativo	Interior y exterior. (Todas las piezas internas y externas tienen revestimiento anticorrosivo).

B

B

Boceto material del actuador neumático

Materiales de las piezas del actuador neumático

No.	Nombre	Material
1	Marco	aluminio extruido
2	Tapones laterales	aluminio fundido
3	Engranaje	acero inoxidable
4	Pistón	acero/aluminio
5	Tapones	acero inoxidable
6	Anillo de pistón	NBR
7	Ballestas	acero para resortes
8	Cojinete de pistón	plástico de ingeniería
9	Anillo de pistón	NBR
10	Enchufar	NBR
11	Anillo de empuje	plástico de ingeniería
12	Anillo	plástico de ingeniería
13	Arandela	acero inoxidable
14	Abrazadera de resorte	acero inoxidable
15	Indicador	plástico
16	Carcasa del indicador	plástico
17	Cojinete	plástico de ingeniería
18	Leva	acero
19	Cojinete	NBR
20	Cojinete	plástico de ingeniería
21	Cojinete	plástico de ingeniería
22	Anillo de sellado	NBR
23	Anillo de sellado	NBR
24	Cojinete	acero inoxidable
25	Tuerca de ajuste	acero inoxidable
26	Tornillo de ajuste	acero inoxidable
27	Manga	aluminio

B

B

Características técnicas de la válvula neumática 4M310-08 220 V

Diseño	tipo de carrete
Presión nominal PN, MPa (kg/cm2)	1,2 (12)
Presión de trabajo, bar	1.5…8
Entorno de trabajo	aire comprimido filtrado
Temperatura ambiente t, °C	de +5 a +50
Frecuencia de respuesta	5 ciclos/s
Duplicación manual	Hay
Grado de protección	IP 65
Fijación	a través de agujeros en el cuerpo
Material del cuerpo	aluminio anodizado
Tiempo de respuesta	0,05 segundos.

B

B

Datos técnicos de la unidad de suministro de aire AFC2000

Presión de trabajo, bar	8
Presión máxima, bar	10
Rango de presión ajustable, bar	0,5 g·9
Presión de destrucción, bar	15
Conexión de aire	1/4"
Temperatura de funcionamiento, °C	de -5 a +60
Tamaño de partículas filtradas, Вµm	40
Viscosidad del aceite	ISO VG 32
Peso, kg	0.395

B

B

Características técnicas de la unidad de final de carrera APL-410N EX

Marco	A prueba de explosiones IP65 para todo tipo de clima Exd IIB T6
Entradas de cables	2 x NPT1/2"
Bloques de terminales	8 puntos (0,05 – 2,5) mm2
Indicador de posición	0 - 90° (rotación libre de 90°) CERRADO - rojo; ABIERTO - amarillo
Interruptores/sensores	dos interruptores mecánicos dos sensores de proximidad
Tensión nominal, V	250
Temperatura ambiente permitida, °C	de -25 a +80
Vida útil, años	10

B

B

Materiales de la unidad de interruptor de límite APL-410N EX:

Nombre	Materiales
Cubierta y cuerpo de la caja	fundición a presión de aluminio
Eje	acero inoxidable
Tapa del indicador	policarbonato
Leva	policarbonato
Primavera	acero inoxidable
Pernos de la tapa de la carcasa	acero inoxidable
Anillo de sellado	NBR
Manga	bronce
Anillo de sellado (eje)	acero inoxidable
Terminal de tierra	acero inoxidable
Indicador	Plástico ABS / policarbonato
soporte	acero inoxidable

B

B

Pasaportes y certificados

Ficha técnica del actuador neumático de doble efecto con resortes de retorno DNOVA DA/SA-xxx

Hoja de datos de los mandos manuales DNOVA HDM para actuadores neumáticos y válvulas de cuarto de vuelta

Hoja de datos de la unidad de interruptor de límite DNOVA APL-410N EX
