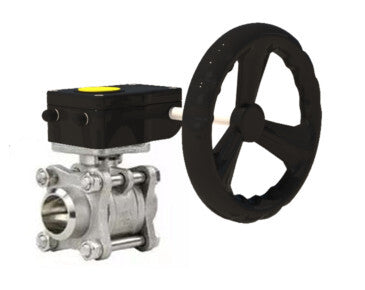

Válvula de bola de acero inoxidable

La válvula de bola de acero inoxidable se utiliza como válvula de cierre en sistemas de suministro de agua y calor, vapor, combustible y neumáticos con aire comprimido y gases neutros. Las válvulas de esta serie se pueden instalar en sistemas que transportan medios líquidos y gaseosos (agua, aceite, aceites, vapor, aire, alcoholes, glicol, etc.) que no sean agresivos para los materiales de la válvula.

B

B

B

Datos técnicos de las válvulas de bola DNOVA BV3232P-FP-W-ISO DN10-100 Ru63, cuerpo SS316 con reductor HAM

Diámetro nominal DN, mm	10-100
Presión de trabajo PN, bar	63
Temperatura del entorno de trabajo t, °C	de -20 a +200
Entorno de trabajo	agua, vapor, productos derivados del petróleo y otros medios líquidos o gaseosos que sean neutros para los materiales del grifo
Conexión a la tubería	soldadura/soldadura
Tipo de sección de flujo	paso completo
Tipo de control	manual (mango)
Suma	Es posible la instalación de accionamiento eléctrico o neumático (ISO 5211-2001)

B

B

Boceto de válvulas de bola DNOVA BV3232P-FP-W-ISO DN10-100 RU63, cuerpo SS316 con reductor HAM

B

B

Dimensiones generales y de instalación de válvulas de bola DNOVA BV3232P-FP-W-ISO DN10-100 Ru63, cuerpo SS316 con reductor HAM

DN	Re, mm	Lb±1,5, mm	L1, mm	Alto 1, mm	H2, mm
10	10	63	80	48	38.9
15	15	65	80	48	40
20	20	75	80	48	43.9
25	25	83	80	48	53
32	32	98	80	48	56
40	40	112	80	48	60
50	50	135	80	48	75
65	65	175	80	48	97
80	80	198	80	48	112
100	100	246	80	48	122

B

Boceto detallado de válvulas de bola DNOVA BV3232P-FP-W-ISO DN10-100 Ru63, cuerpo SS316 con reductor HAM

B

Materiales de piezas de válvulas de bola DNOVA BV3232P-FP-W-ISO DN10-100 RU63, cuerpo SS316 con reductor HAM

N.º de artículo	Nombre de la pieza	Material	Cantidad
1	Marco	SS316	1
2	Válvula de bola	S304/S316	1
3	Tornillo	S201/S304	4~6
4	tornillo	S201/S304	4~6
5	Caza de focas	PTFE	1
6	Existencias	Acero inoxidable 304/acero inoxidable 316	1
7	Sello	S201/S304	1
8	tornillo	S201/S304	1
9	Tapa	WCB/CF8/CF8M	2
10	Anillos de sillín	PPL	2
11	Arandela de empuje	PTFE	1
12	Palanca	S201/S304	1
13	Mango de concha	CLORURO DE POLIVINILO	1
14	Tapón	S201/S304	1
15	Anillo de sellado	VITON	1

B

B

DN	T, mm	C, mm	Par motor, Nm	ISO5211	Peso, kg
10	131	9	3	F03/F04	0.578
15	131	9	6	F03/F04	0.645
20	131	9	6	F03/F04	0.810
25	167	11	6	F04/F05	1.085
32	167	11	7.5	F04/F05	1.66
40	193	14	18	F05/F07	2.195
50	193	14	28	F05/F07	3.025
65	242	17	32	F07/F10	5.910
80	272	17	38	F07/F10	8.135
100	295	17	80	F07/F10	15.15

B

B

Principales datos técnicos y características de los reductores HAM RQNx-xZ-x:

Temperatura ambiente, °C	-30 a +120
Clase de protección del recinto	IP67
Solicitud	Para diversas industrias donde se requiere control del flujo de fluidos
Montaje	horizontal/vertical
Ajuste de carrera	0 - 90 ° (ajustable ± 5 °)
Estándar de conexión	ISO 5211

Cajas de cambios HAM

B

B

Materiales básicos de los componentes de la caja de cambios HAM:

-	Nombre	Material
1	Tornillo	acero inoxidable 304
2	Índice	Plástico ABS
3	Cubrir	aleación de aluminio
4	Anillo de sellado	NBR70
5	Alfiler	acero negro
6	Engranaje helicoidal	hierro dúctil
7	Sello	NBR70
8	Alojamiento	aleación de aluminio
9	Perno de ajuste	acero negro
10	Empaquetadora	acero inoxidable 304
11	Tuerca de ajuste	acero inoxidable 304
12	Tapa de tuerca	NBR70
13	Cojinete	acero en polvo
14	Eje sin fin	acero 45
15	Sello	NBR70
16	Eje de transmisión	acero inoxidable 304
17	Volante	acero al carbono recubierto de poliéster
18	Alfiler	acero negro

Bosquejo HAM RQNx-xZ-x

B

B

Dimensiones generales y de montaje de los reductores HAM RQNx-xZ-x:

Modelo	JAMÓN RQN1-180Z-T40	JAMÓN RQN2-300Z-T37	JAMÓN RQN3-540Z-T36	JAMÓN RQN4-675Z-T36	JAMÓN RQN5-1500Z-T50
Re, mm	80	100	120	142	175
D1, mm	70	90	102	125	140
D2, mm	50	70	70	102	102
n-M1	4-M6x10	4-M8x12	4-M8x10	4-M8x10	4-M8x10
n-M2	4-M8x12	4-M10x12	4-M10x15	4-M12x18	4-M16x24
Tamaño pequeño	17x17	17x17	22x22	24x24	27x27
Largo, mm	115	130	150	180	220
L1, mm	50	58	65	80	95
L2, mm	42	50	60	60	78
Mmm	48	58	58	74	84
Alto 1, mm	19	18	18	21	51
d1, mm	20	20	20	20	25
L3, mm	160	160	215	225	325
Ancho, mm	140	200	250	300	400

Bosquejo HAM RQNx-xZ-x

B

B

Datos técnicos de los reductores HAM RQNx-xZ-x:

Modelo	JAMÓN RQN1-180Z-T40	JAMÓN RQN2-300Z-T37	JAMÓN RQN3-540Z-T36	JAMÓN RQN4-675Z-T36	JAMÓN RQN5-1500Z-T50
Relación de transmisión	40:1	37:1	36:1	36:1	50:1
Par motor, Nm	180	300	540	675	1500
Tipo de brida ISO	F05/F07	F07/F09	F07/F10	F10/F12	F10/F14
Peso, kg	1.2	2
