How it works
Electric quarter-turn actuator
The number that matters
Max. medium temperature
200°C
The highest medium temperature this valve is rated for.
Construction
Parts and materials
Applications
Media and industries
- Agua
- Aire
- Productos derivados del petróleo
- Suministro de calor
Una válvula de bola de acero inoxidable es un dispositivo fiable y versátil para controlar el flujo de líquidos y gases en diversos sectores industriales. Fabricada en acero inoxidable resistente a la corrosión, posee una alta resistencia y soporta altas temperaturas y presiones. Las válvulas de bola son fáciles de operar, proporcionan un sellado seguro y minimizan el riesgo de fugas, lo que las convierte en la opción ideal para la industria del petróleo y el gas, plantas de tratamiento de agua, la industria alimentaria y otras áreas donde se requiere una válvula fiable y duradera para regular el flujo de sustancias.

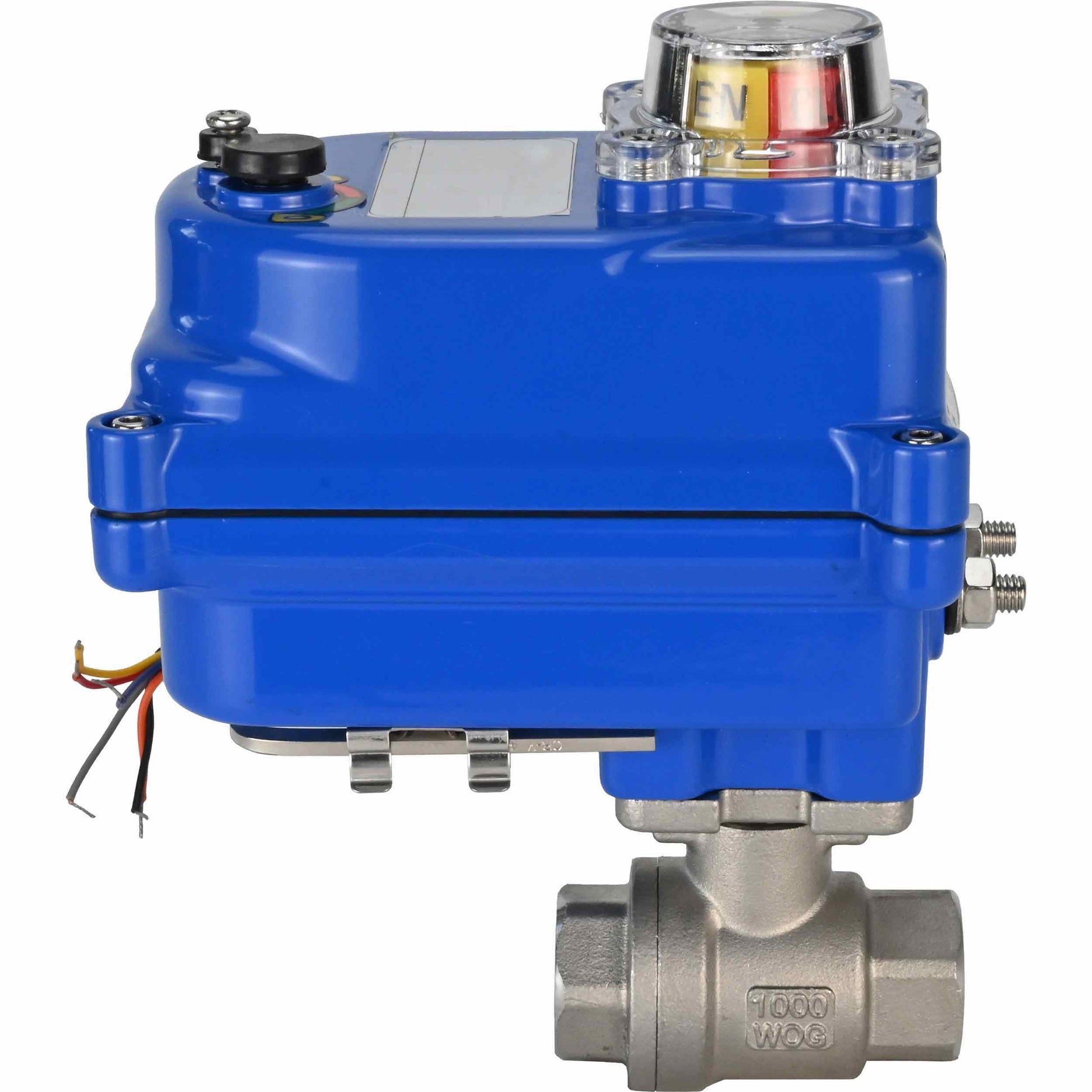

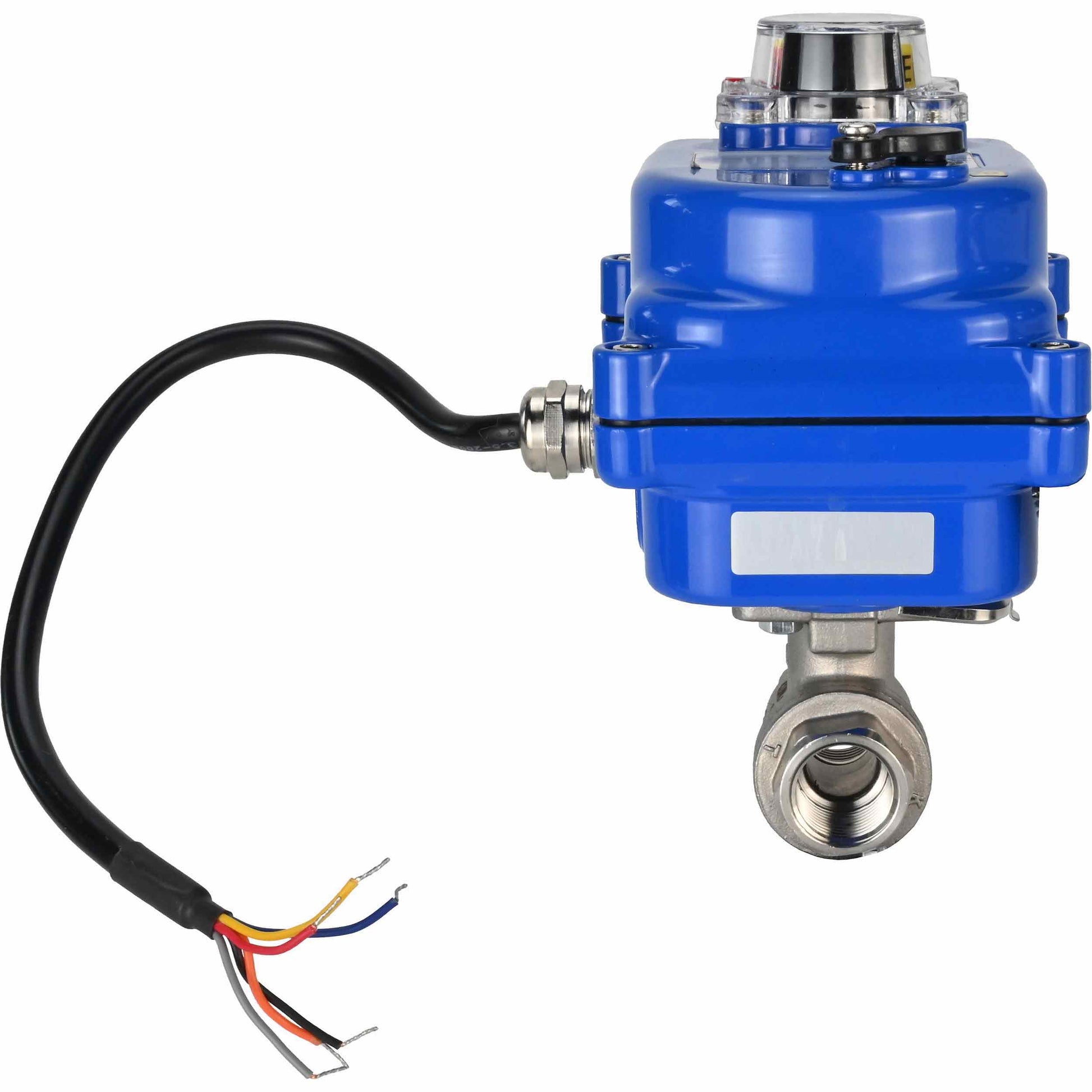

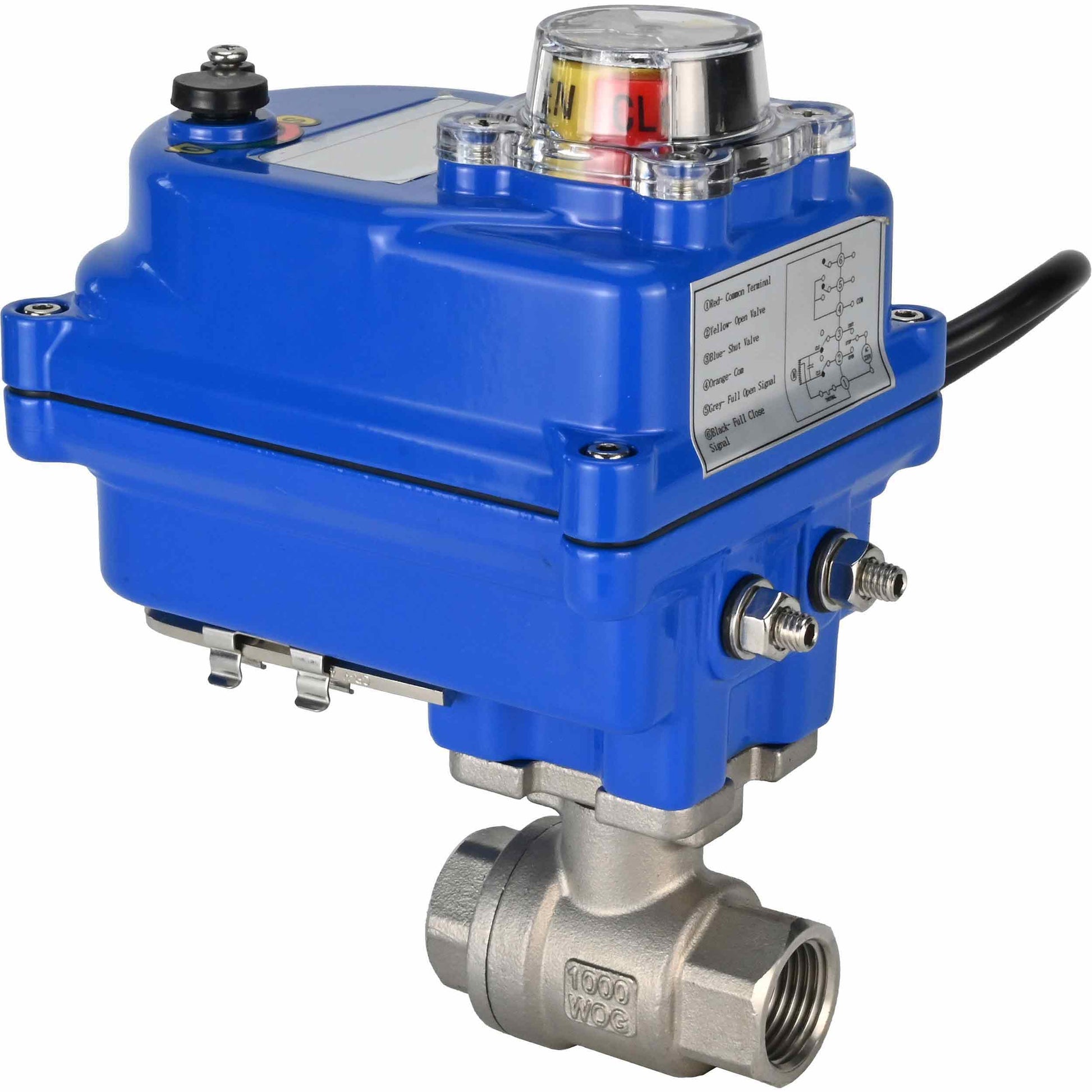

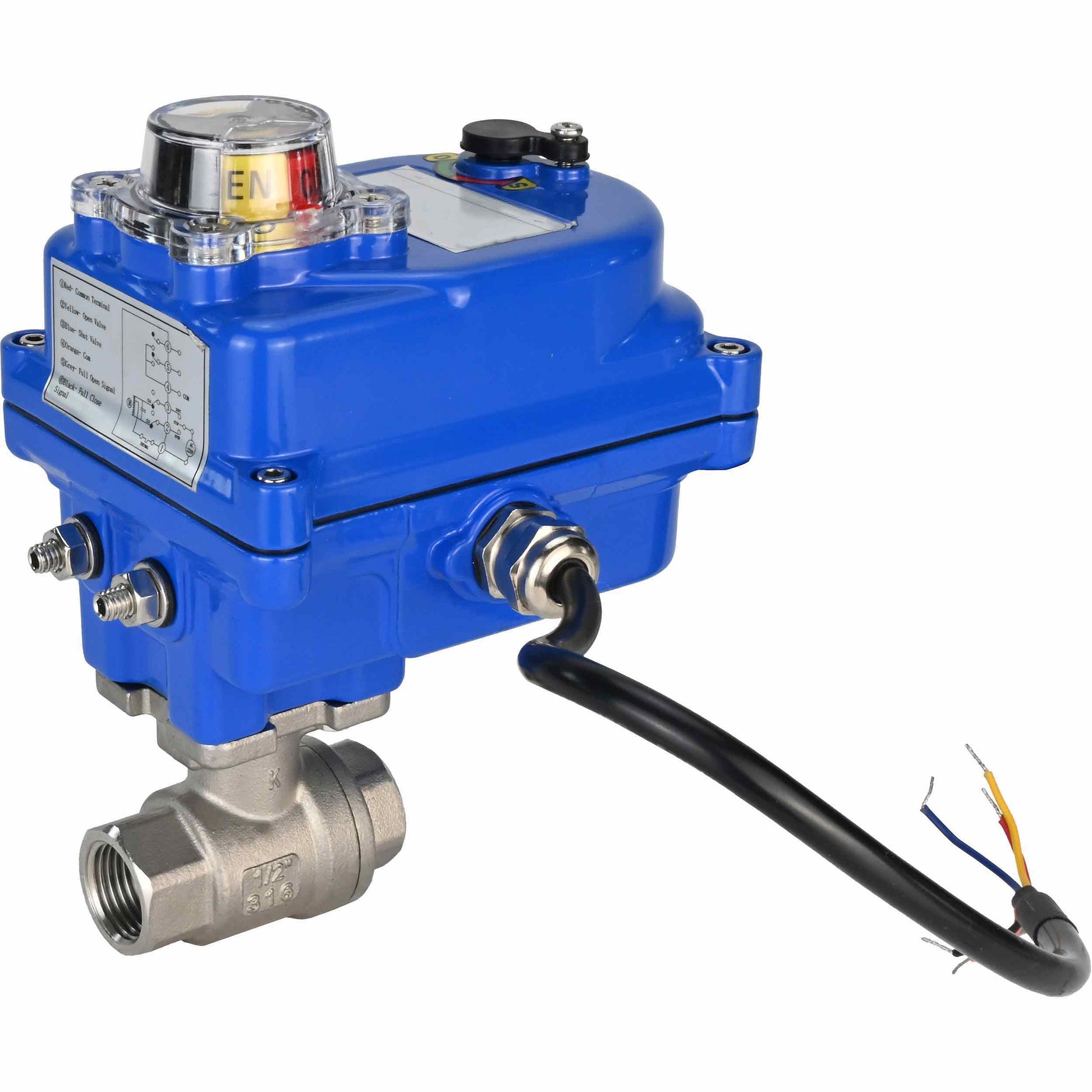

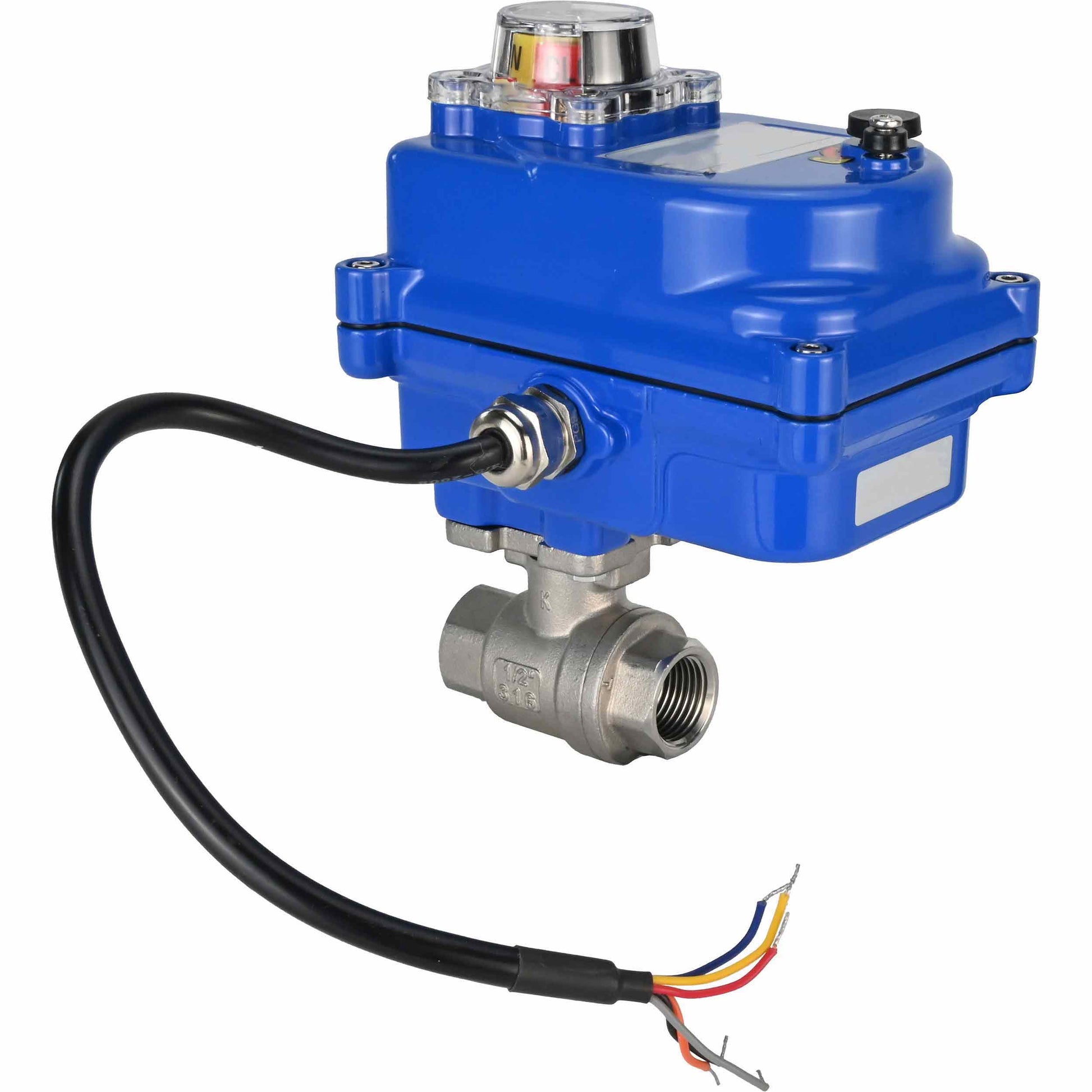

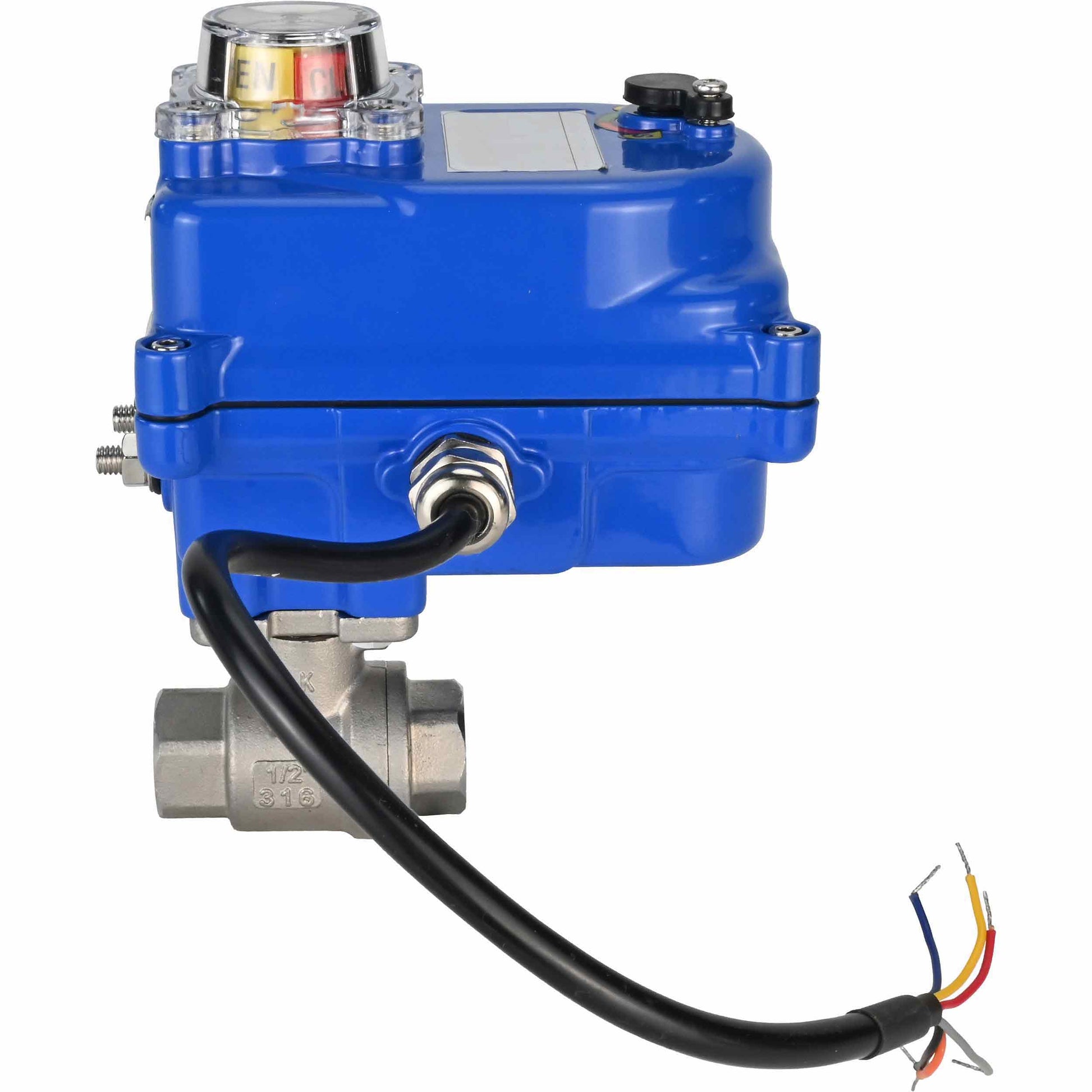

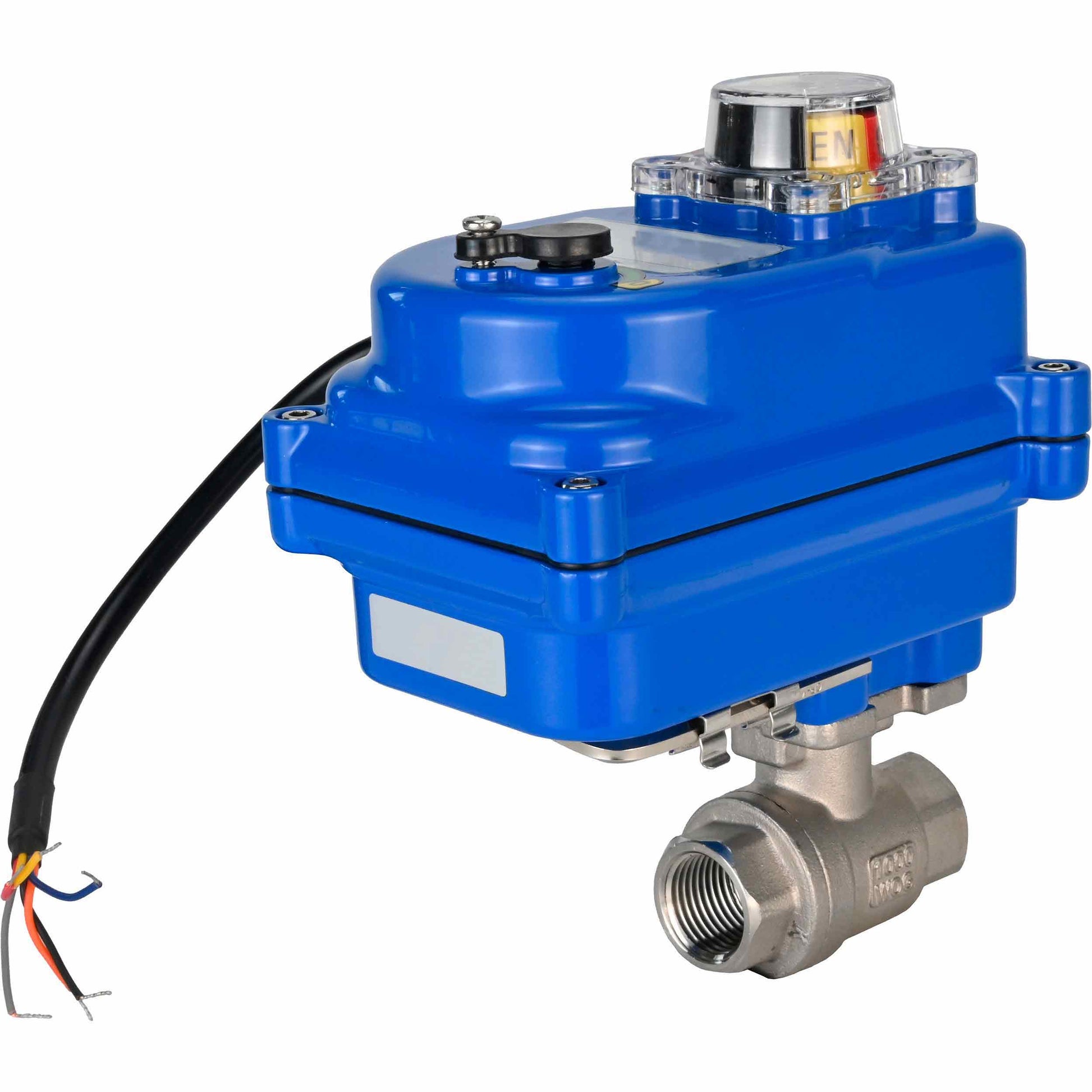

Parámetros técnicos de la válvula de bola BV3232P (2 piezas)-FP-T-ISO-H QT-N-EM-O1-220VAC-U1 DN10 Ru63
- Diámetro nominal DN - 10 mm
- Presión nominal PN - 63 bar
- Material del cuerpo: acero inoxidable AISI/SS 316/08X17H13M2
- Accesorios con brida ISO - F03, F04
- El tamaño del eje de refuerzo (cuadrado) es de 9x9 mm.
- Par en el eje - 4 Nm
- Material de la bola: acero inoxidable AISI/SS 316/08X17H13M2
- Tipo de sello: PTFE
- Conexión - Rosca interna
- El tipo del dispositivo de grifo es de dos vías.
- El paso de bola de la válvula es de paso completo.
- Grifo de agua - no
- Tipo de control - Eléctrico
- Temperatura ambiente de trabajo: de -20 a +230 °C
- Medio ambiente: agua, aire, vapor, agua industrial, petróleo, productos derivados del petróleo.
- País de fabricación del variador: China
- Área de aplicación: suministro de calor
- Peso - 1,67 kg
Boceto de la válvula de bola BV3232P (2 piezas)-FP-T-ISO-H QT-N-EM-O1-220VAC-U1 DN10 Ru63
Dimensiones generales y de instalación de la válvula de bola BV3232P(2pc)-FP-T-ISO-H QT-N-EM-O1-220VAC-U1 Du10 Ru63
- DN-10 mm
- Largo - 63 mm
- A - 121 milímetros
- Alto - 147,2 mm
- Diámetro interior: 10 mm
QT-N-003EM-O1-220VAC-U1 azul - características
- Tipo de accionamiento eléctrico: cuarto de vuelta
- Par motor - 30 Nm
- Tensión de alimentación: 220 V
- Tensión de alimentación de los interruptores de límite: 220 V
- Corriente de consumo nominal - 0,1 A
- Potencia del motor eléctrico - 25 W
- Tiempo de ciclo de apertura/cierre - 25 seg.
- Grado de protección de la carcasa: IP67
- Disponibilidad de copia de seguridad manual - Hexagon
- Protección contra explosiones de la caja - no
- Longitud del accionamiento eléctrico: 121 mm
- Ancho de accionamiento eléctrico - 100 mm
- Altura del accionamiento eléctrico: 110,2 mm
- País de origen: China
- Tipo de brida de accionamiento ISO - F03, F05
- Tamaño de la varilla: 11x11 mm
- Peso de la unidad: 1,2 kg

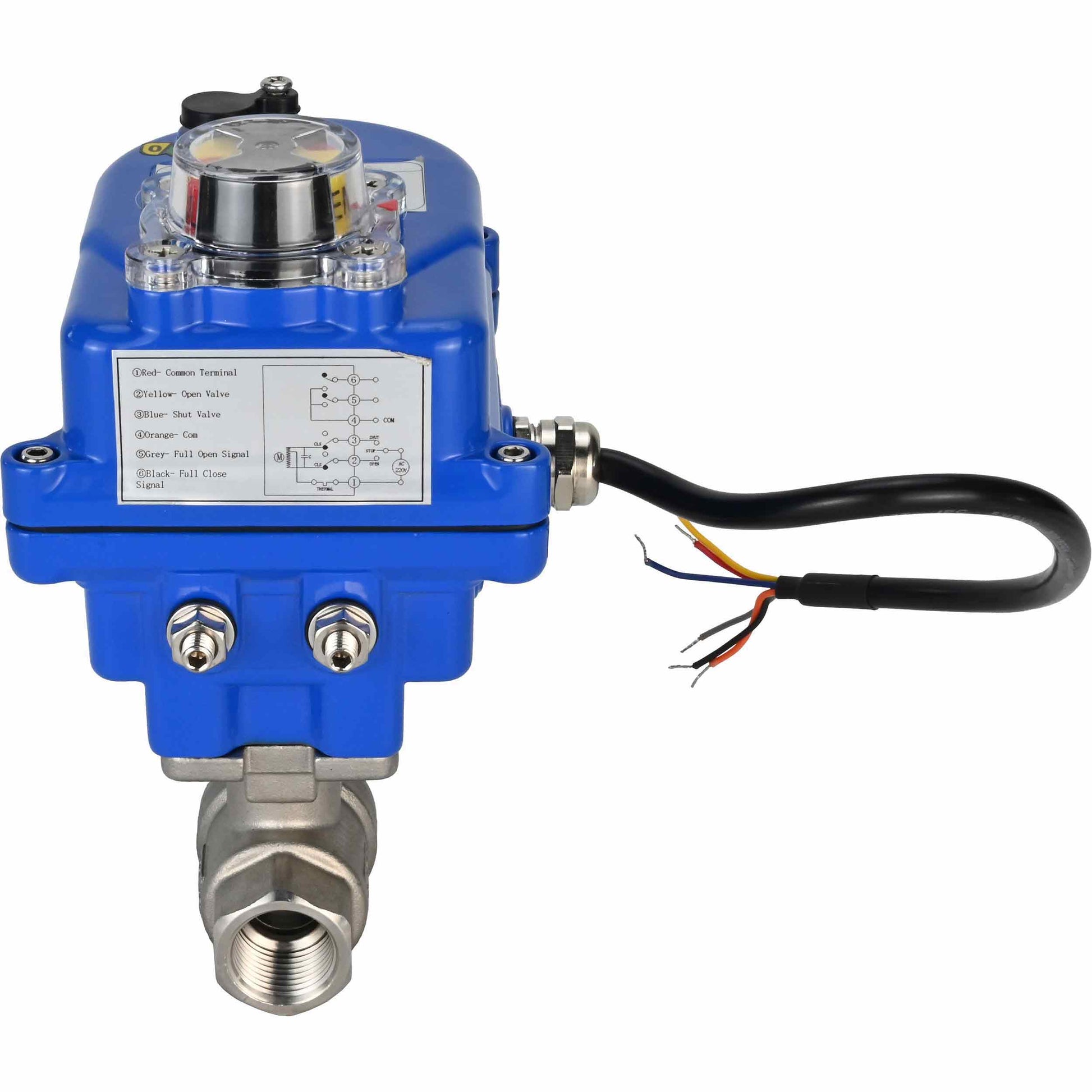

Diagrama de conexión eléctrica QT-N-003EM-O1-220VAC-Y1 azul
- Port opening
- Puerto completo
- Configuration
- Bidireccional
- Body material
- Acero inoxidable AISI 316
- Material ball seal
- PTFE
- Maximum allowable temperature
- 200 °C
- Connection type
- Roscado NPT/BSP
- Control type
- Actuador eléctrico
- Operating environment
- Agua, Aire y Productos derivados del petróleo
- Applications
- Suministro de calor
- Voltage
- 220 V
- Actuator cycle time
- 25 años
- Valve feedback
- Interruptores de límite
- Explosion-proof
- No
- Torque
- 30 Nm
- Type of electric actuator
- cuarto de vuelta
- Control signal
- ENCENDIDO/APAGADO
- Rated current consumption
- 0,1 A
- Power consumption
- 25 vatios
- Country of origin
- Porcelana
Production. Usually 7–14 business days after you approve the quotation and pay. Made-to-specification items are confirmed in the quotation.
Freight. Not charged at checkout. A manager quotes air and sea freight to your port or airport, and nothing ships until you approve the price and the freight.
To North America. From approval and payment to the destination port or airport: air 14–24 days, sea 32–60 days. Estimates, not guarantees.
Terms. EXW Ningbo or FOB Ningbo Port; CIF on request. The agreed term is written on the Proforma Invoice.
