Descripción
Una válvula de bola de acero inoxidable es un dispositivo fiable y versátil para controlar el flujo de líquidos y gases en diversos sectores industriales. Fabricada en acero inoxidable resistente a la corrosión, posee una alta resistencia y soporta altas temperaturas y presiones. Las válvulas de bola son fáciles de operar, proporcionan un sellado seguro y minimizan el riesgo de fugas, lo que las convierte en la opción ideal para la industria del petróleo y el gas, plantas de tratamiento de agua, la industria alimentaria y otras áreas donde se requiere una válvula fiable y duradera para regular el flujo de sustancias.

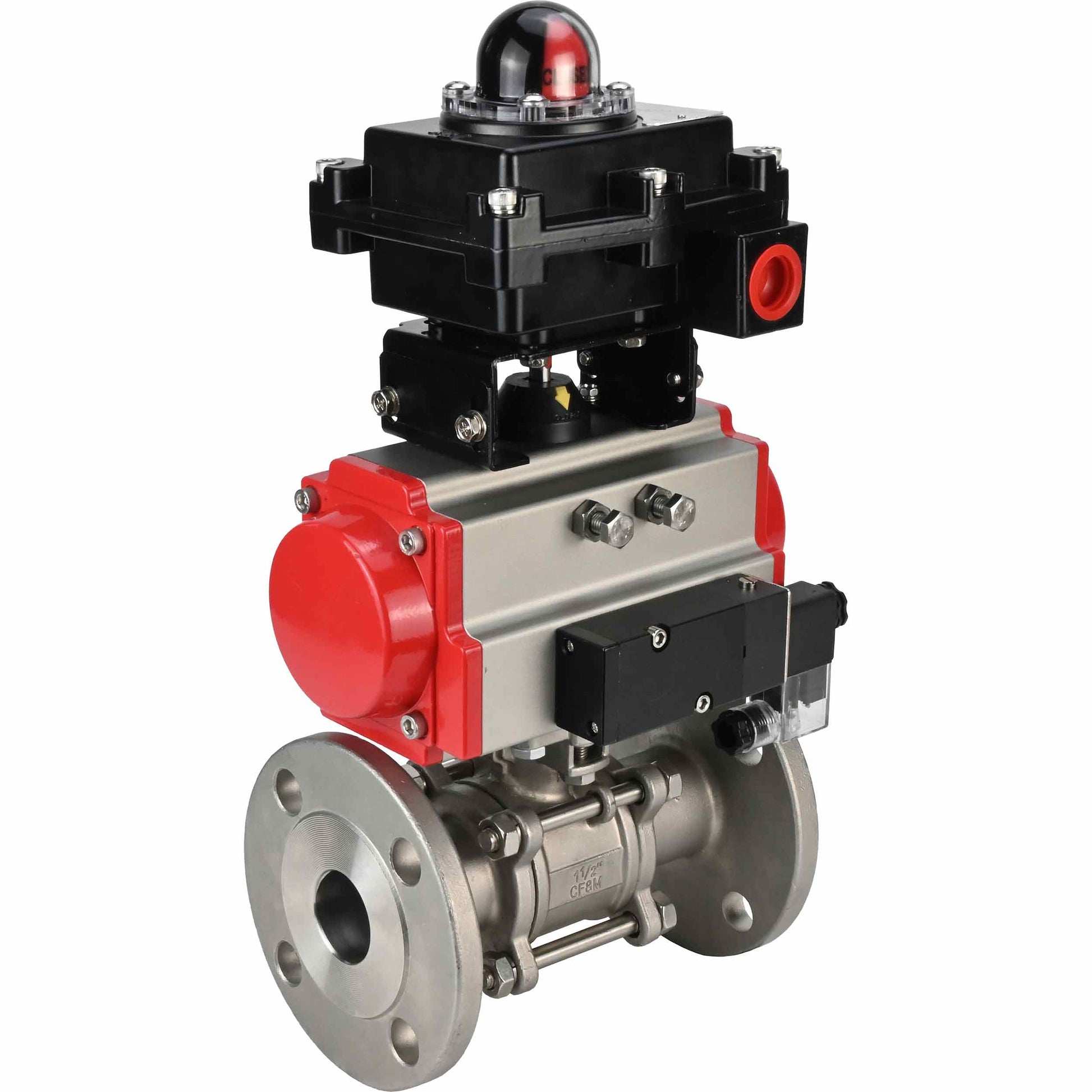

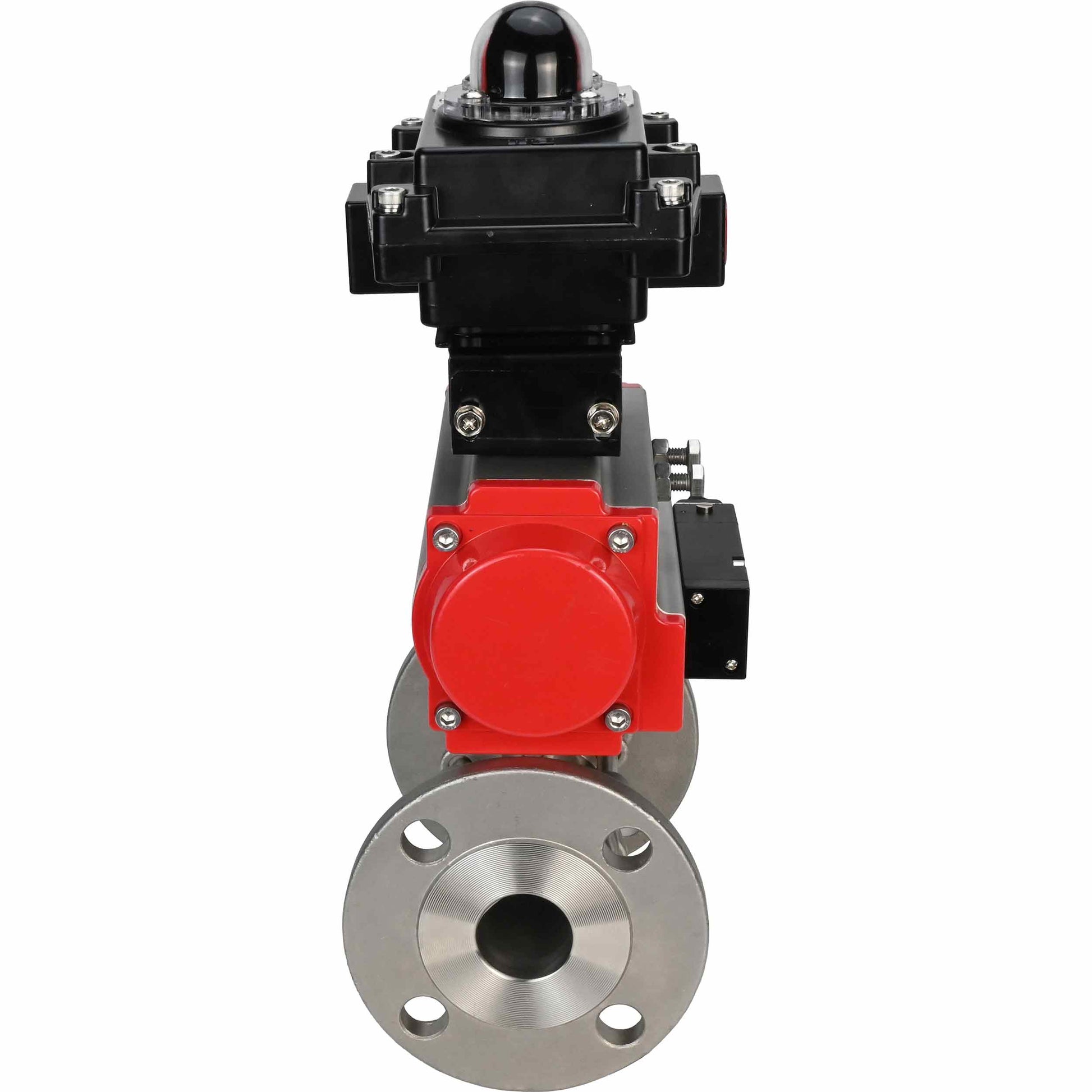

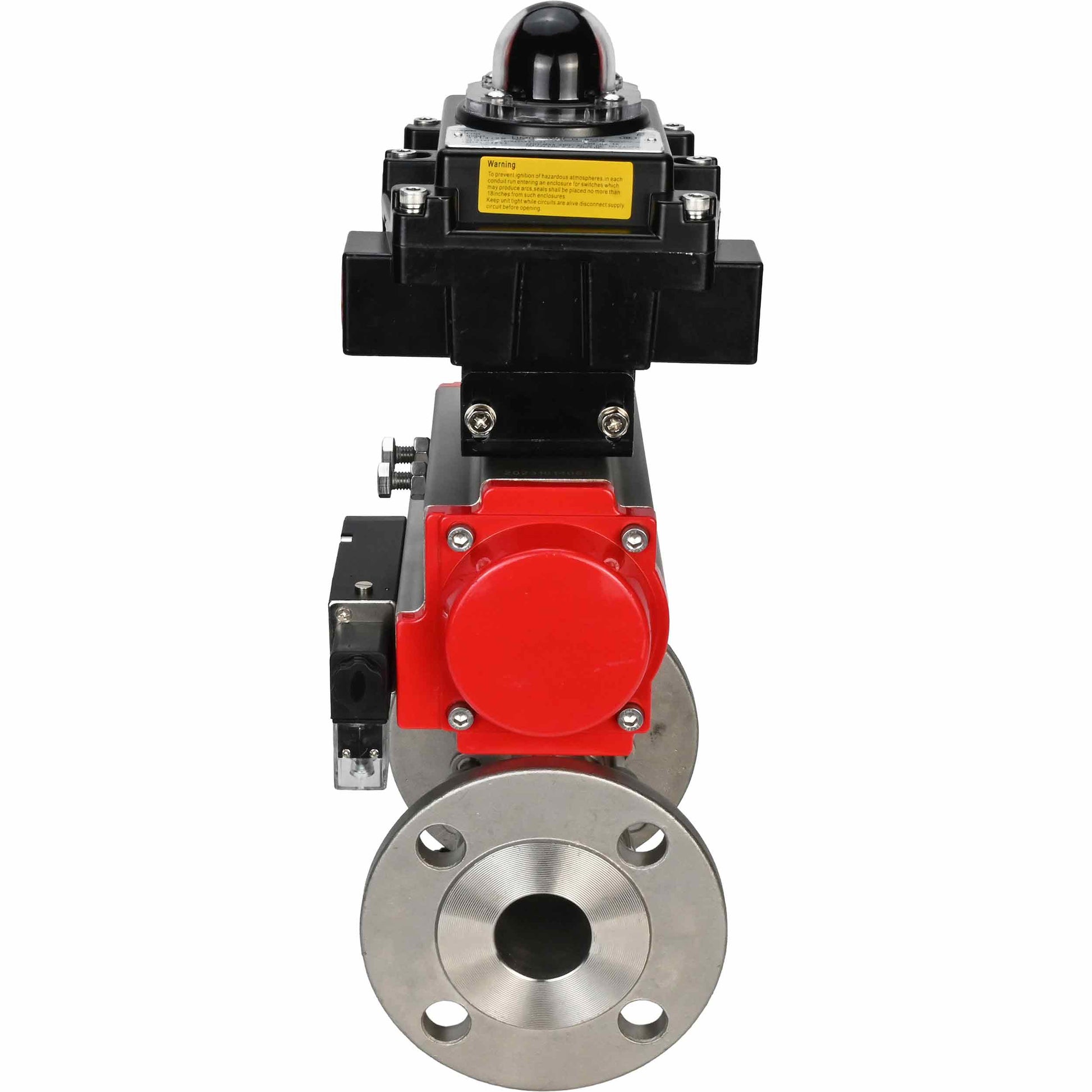

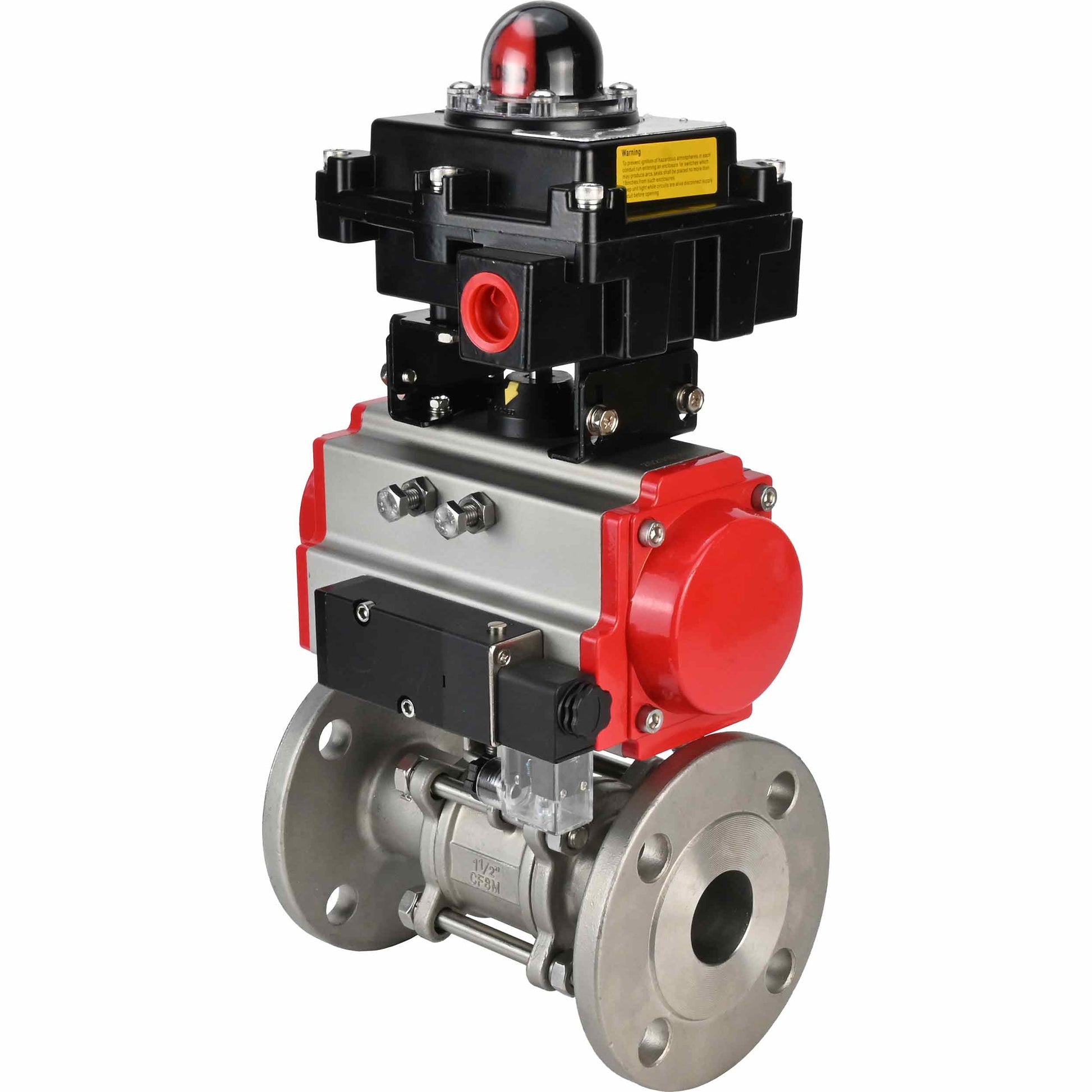

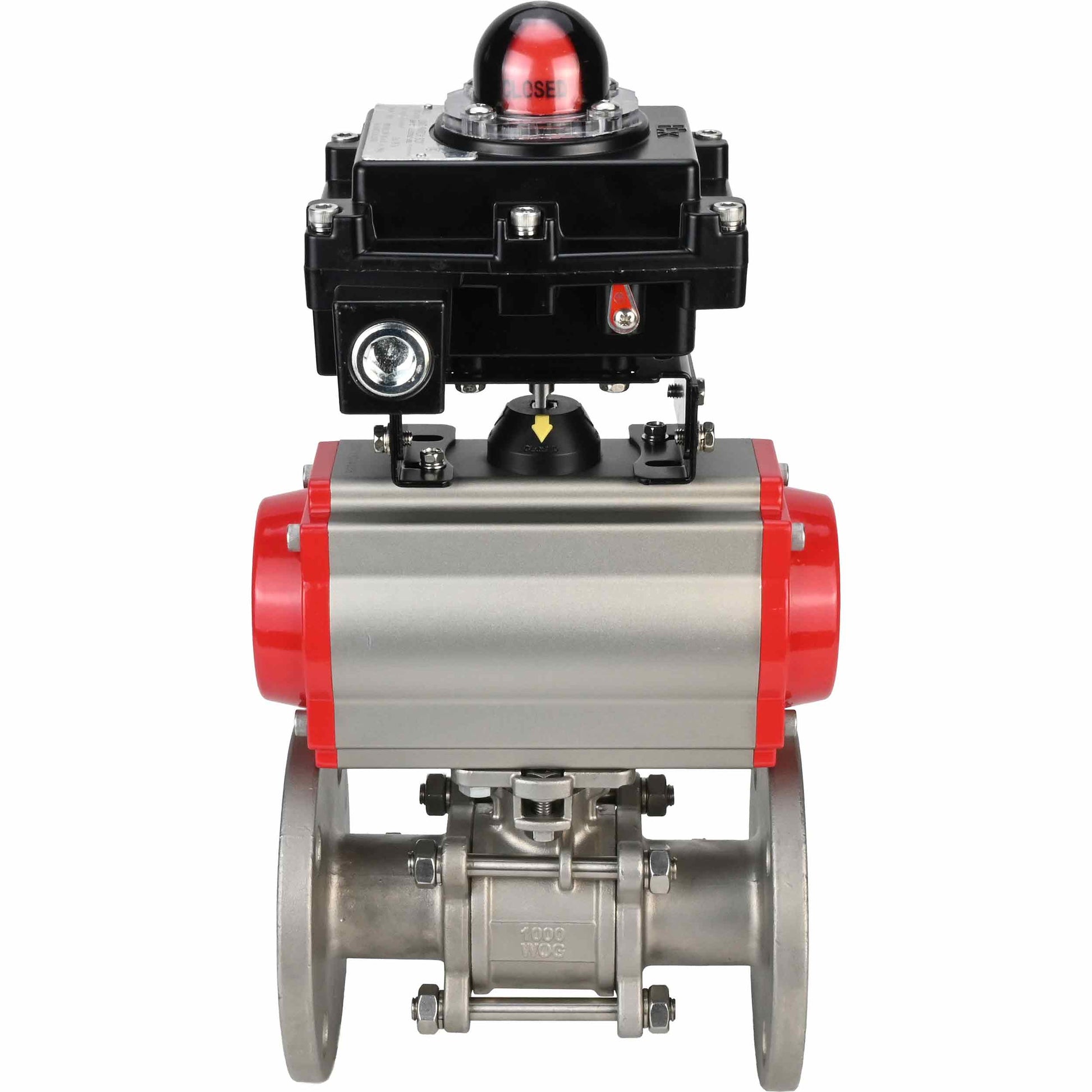

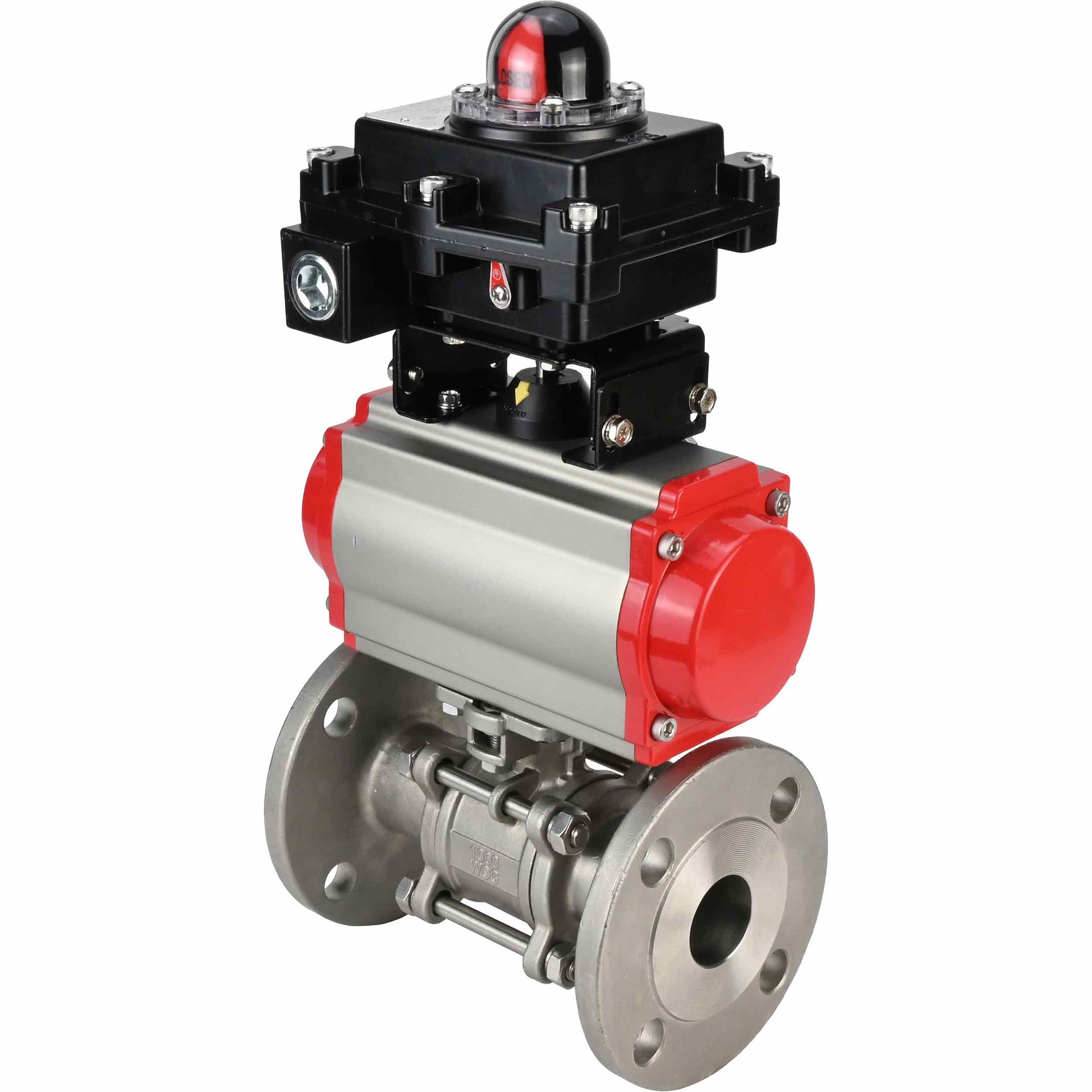

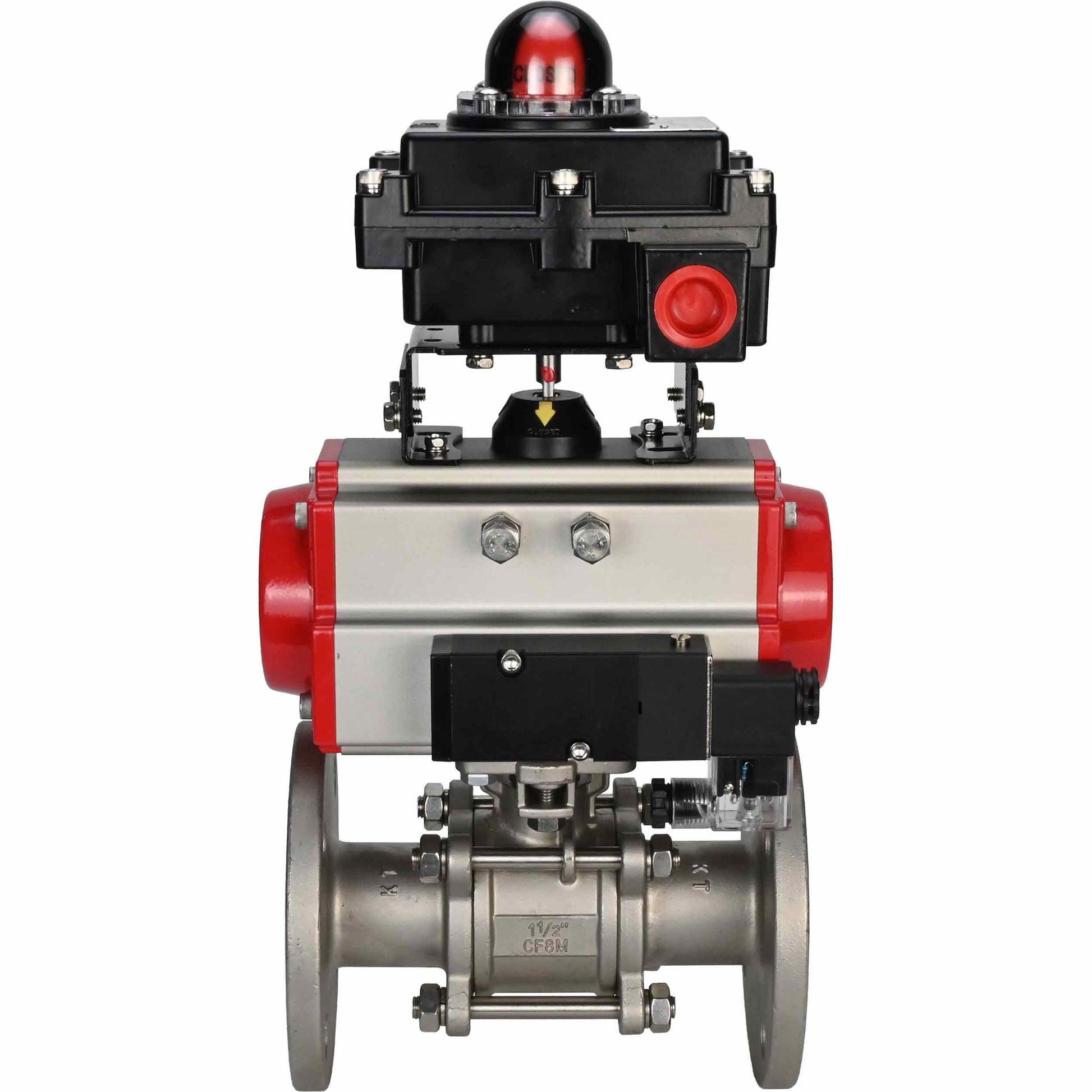

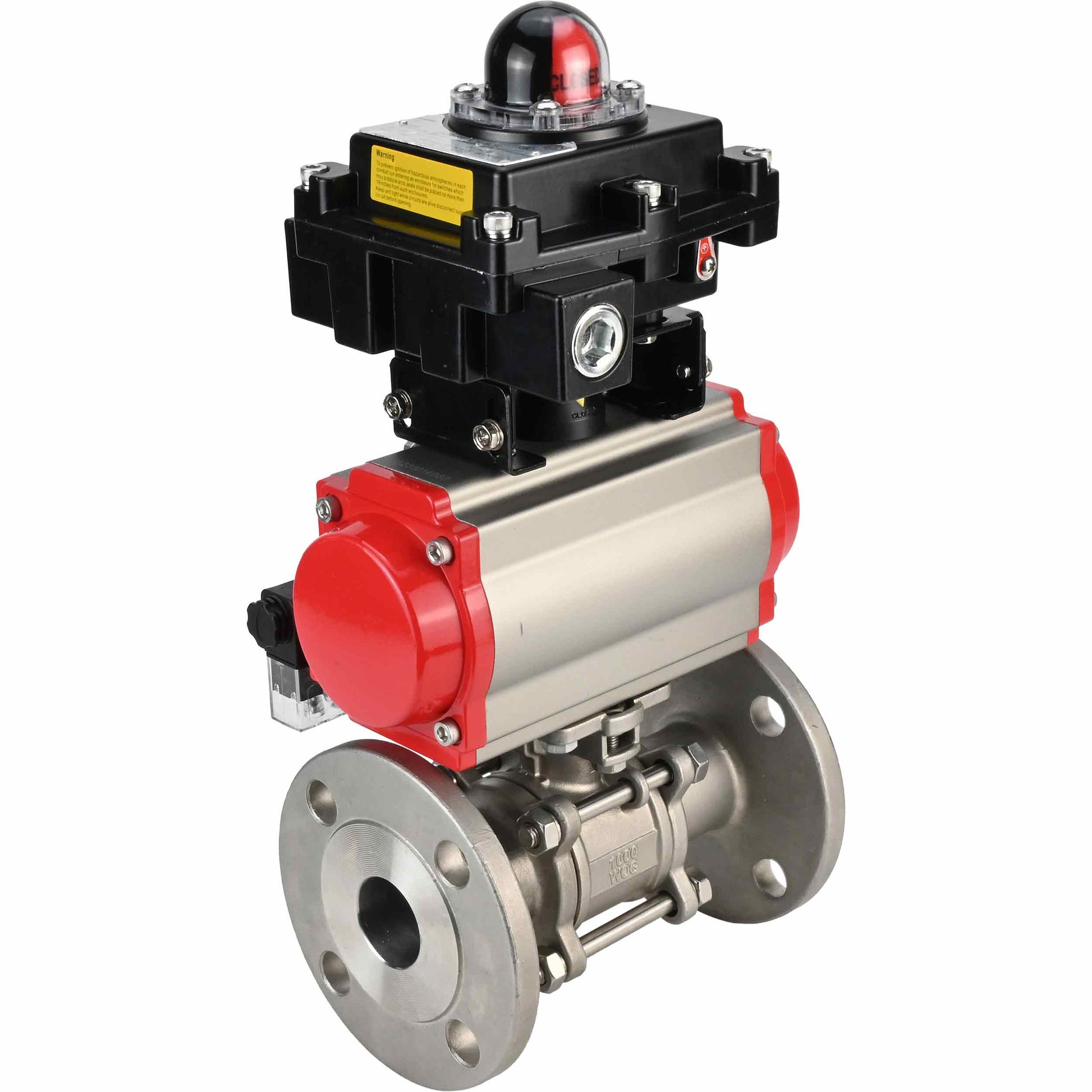

Parámetros de la válvula de bola DNOVA BV3232P(3pc)-FP-F-ISO-H DN15 con actuador neumático PA-SA-065, unidad de final de carrera APL-410N EX:
- Diámetro nominal DN - 15 mm
- Presión nominal PN - 40 bar
- Material del cuerpo: acero inoxidable AISI/SS 316/08X17H13M2
- Accesorios con brida ISO - F03, F04
- El tamaño del eje de refuerzo (cuadrado) es de 9x9 mm.
- Material de la bola: acero inoxidable AISI/SS 316/08X17H13M2
- Tipo de sello: PTFE
- Conexión - bridada
- El tipo del dispositivo de grifo es de dos vías.
- El paso de bola de la válvula es de paso completo.
- Grifo de agua - no
- Tipo de control: accionamiento neumático con resortes de retorno
- Temperatura ambiente de trabajo: de -20 a 180 °C
- Medio ambiente: agua, vapor, productos derivados del petróleo, entorno líquido, entorno neutro, entorno gaseoso
- País de fabricación del variador: China
- Área de aplicación: suministro de calor
- Peso de las válvulas de cierre - 2,08 kg
- Peso de la unidad: 2,1 kg
- Peso total - 4,62 kg
Boceto de válvula de bola DNOVA BV3232P(3pc)-FP-F-ISO-H DN15 con PA-SA-065 con distribuidor neumático 4M310-08, bloque de interruptores de límite APL-410N EX
Dimensiones generales y de instalación de la válvula de bola DNOVA BV3232P(3pc)-FP-F-ISO-H DN15 con actuador neumático PA-SA-065:
- DN-15 mm
- Diámetro interior: 95 mm
- diámetro interior: 15 mm
- Largo - 130 mm
- L1 - 174 milímetros
- Alto - 115 mm
Esquema de materiales de la válvula de bola DNOVA BV3232P(3pc)-FP-F-ISO-H DN15
Materiales de las piezas de la válvula de bola DNOVA BV3232P(3pc)-FP-F-ISO-H:
| No. | Nombre | Material | Cantidad |
| 1 | Marco | Acero inoxidable 304/acero inoxidable 316 | 1 |
| 2 | Válvula de bola | Acero inoxidable 304/acero inoxidable 316 | 1 |
| 3 | Tornillo | SS201/SS304 | 4-6 |
| 4 | tornillo | SS201/SS304 | 6-12 |
| 5 | Caza de focas | PTFE | 1 |
| 6 | Existencias | Acero inoxidable 304/acero inoxidable 316 | 1 |
| 7 | Sello | SS201/SS304 | 1 |
| 8 | Tapa | WCB/CF8/CF8M | 2 |
| 9 | Anillos de sillín | PTFE | 2 |
| 10 | Arandela de empuje | PTFE | 1 |
| 11 | tornillo | SS201/SS304 | 1 |
B
Parámetros del actuador neumático DNOVA PA-SA-065:
- Tipo de accionamiento neumático - con resortes de retorno
- Par nominal - 14 Nm
- Presión de trabajo del accionamiento neumático - 8 bar
- Ángulo de rotación de la unidad: 90°
- Rango de ajuste de la transmisión: 5 °
- Disponibilidad de copia de seguridad manual - no
- Temperatura ambiente - -20
- Peso de la unidad: 2,1 kg
- País de origen: China
B
Boceto de materiales de accionamiento neumático DNOVA PA-SA-065
Materiales del accionamiento neumático DNOVA PA-SA-065:
| No. | Nombre | Material |
| 1 | Marco | aluminio extruido |
| 2 | Tapones laterales | aluminio fundido |
| 3 | Engranaje | acero inoxidable |
| 4 | Pistón | acero/aluminio |
| 5 | Tapones | acero inoxidable |
| 6 | Anillo de pistón | NBR |
| 7 | Ballestas | acero para resortes |
| 8 | Cojinete de pistón | plástico de ingeniería |
| 9 | Anillo de pistón | NBR |
| 10 | Enchufar | NBR |
| 11 | Anillo de empuje | plástico de ingeniería |
| 12 | Anillo | plástico de ingeniería |
| 13 | Arandela | acero inoxidable |
| 14 | Abrazadera de resorte | acero inoxidable |
| 15 | Indicador | plástico |
| 16 | Carcasa del indicador | plástico |
| 17 | Cojinete | plástico de ingeniería |
| 18 | Leva | acero |
| 19 | Cojinete | NBR |
| 20 | Cojinete | plástico de ingeniería |
| 21 | Cojinete | plástico de ingeniería |
| 22 | Anillo de sellado | NBR |
| 23 | Anillo de sellado | NBR |
| 24 | Cojinete | acero inoxidable |
| 25 | Tuerca de ajuste | acero inoxidable |
| 26 | Tornillo de ajuste | acero inoxidable |
| 27 | Manga | aluminio |
B
Parámetros del distribuidor neumático 4M310-08:
- Modelo de distribuidor neumático - 4M310-08
- Tensión de alimentación: 24 V
- Entorno de trabajo: aire comprimido filtrado
- Frecuencia de respuesta: 5 ciclos/seg
- Índice de protección de la carcasa: 65
- Protección contra explosiones - sí
B
Parámetros del bloque de final de carrera APL-410N EX:
- Modelo de bloque de interruptor de límite - APL-410N EX
- Entrada de cable para interruptores de límite - 2 x NPT1/2"
- Corriente máxima - 5 A
- Voltaje máximo - 250 V
- Índice de protección de la carcasa: 65
- Protección contra explosiones - sí
B
Materiales del bloque de interruptor de límite APL-410N EX:
| Nombre | Materiales |
| Cubierta y cuerpo de la caja | fundición a presión de aluminio |
| Eje | acero inoxidable |
| Tapa del indicador | policarbonato |
| Leva | policarbonato |
| Primavera | acero inoxidable |
| Pernos de la tapa de la carcasa | acero inoxidable |
| Anillo de sellado | NBR |
| Manga | bronce |
| Anillo de sellado (eje) | acero inoxidable |
| Terminal de tierra | acero inoxidable |
| Indicador | Plástico ABS / policarbonato |
| soporte | acero inoxidable |
B
B
Pasaportes y certificados
Ficha técnica de la válvula neumática DNOVA 4m310-08
Ficha técnica del actuador neumático de doble efecto con resortes de retorno DNOVA DA/SA-xxx
Hoja de datos de la unidad de interruptor de límite DNOVA APL-410N EX
