Descripción
Una válvula de bola de acero inoxidable es un dispositivo fiable y versátil para controlar el flujo de líquidos y gases en diversos sectores industriales. Fabricada en acero inoxidable resistente a la corrosión, posee una alta resistencia y soporta altas temperaturas y presiones. Las válvulas de bola son fáciles de operar, proporcionan un sellado seguro y minimizan el riesgo de fugas, lo que las convierte en la opción ideal para la industria del petróleo y el gas, plantas de tratamiento de agua, la industria alimentaria y otras áreas donde se requiere una válvula fiable y duradera para regular el flujo de sustancias.
B
B

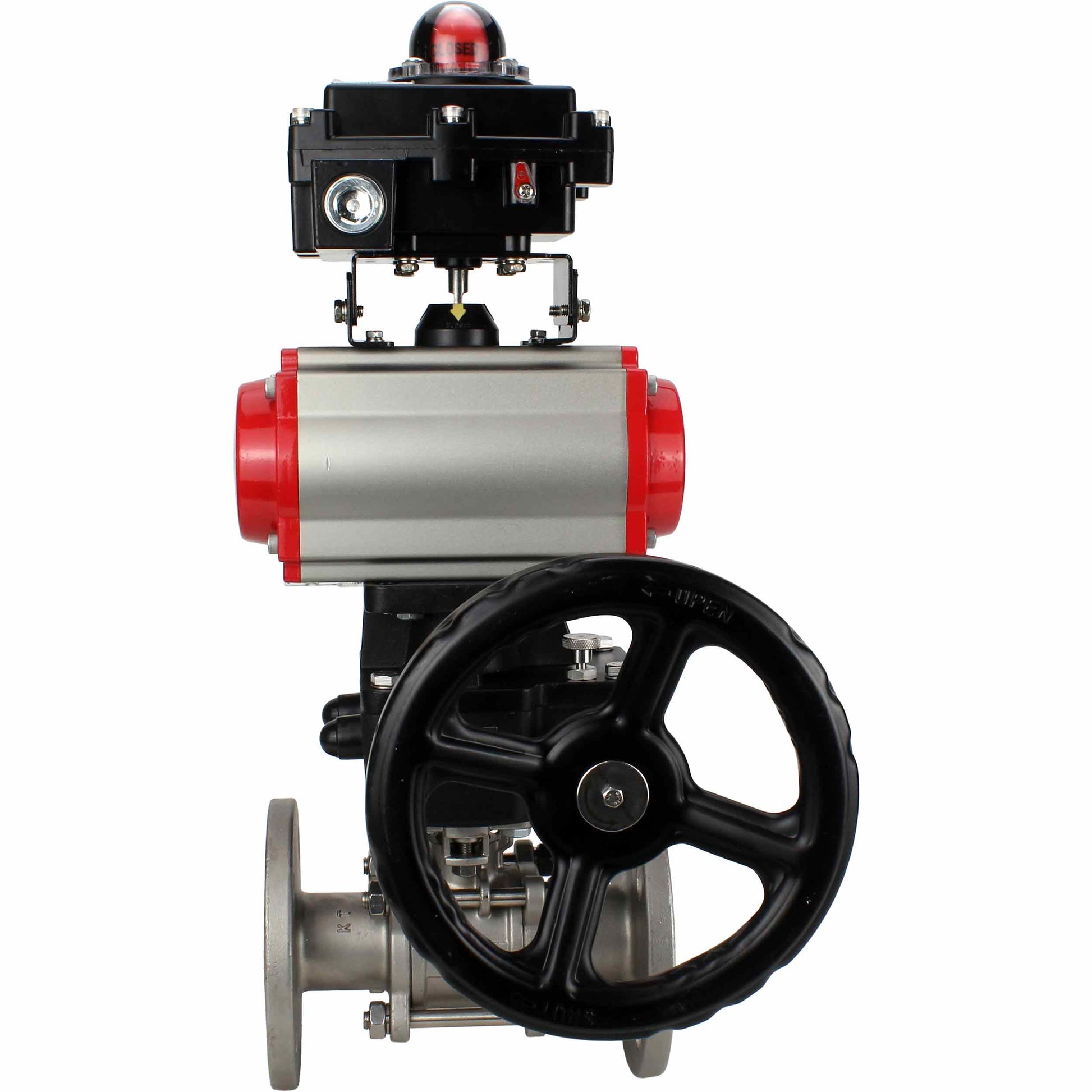

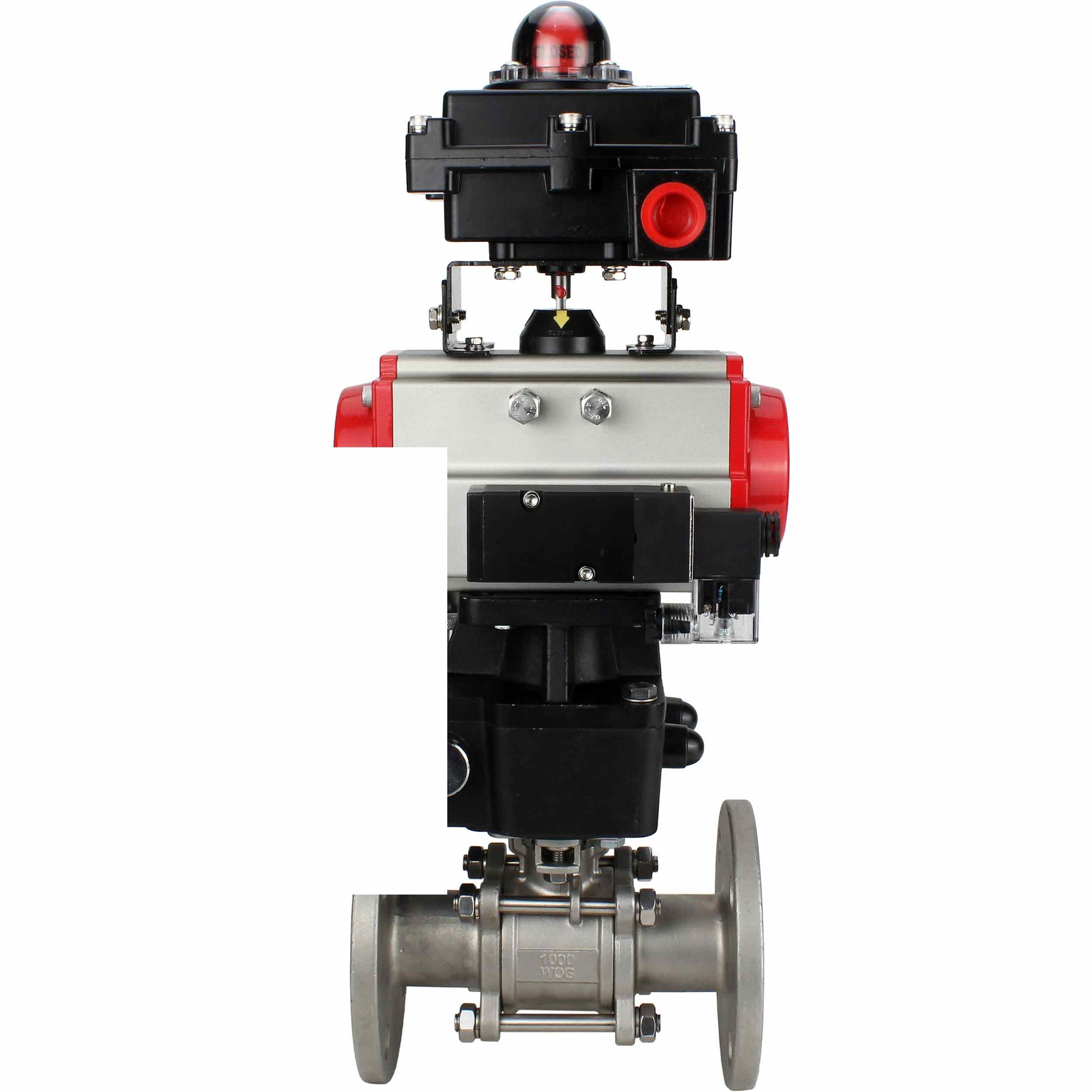

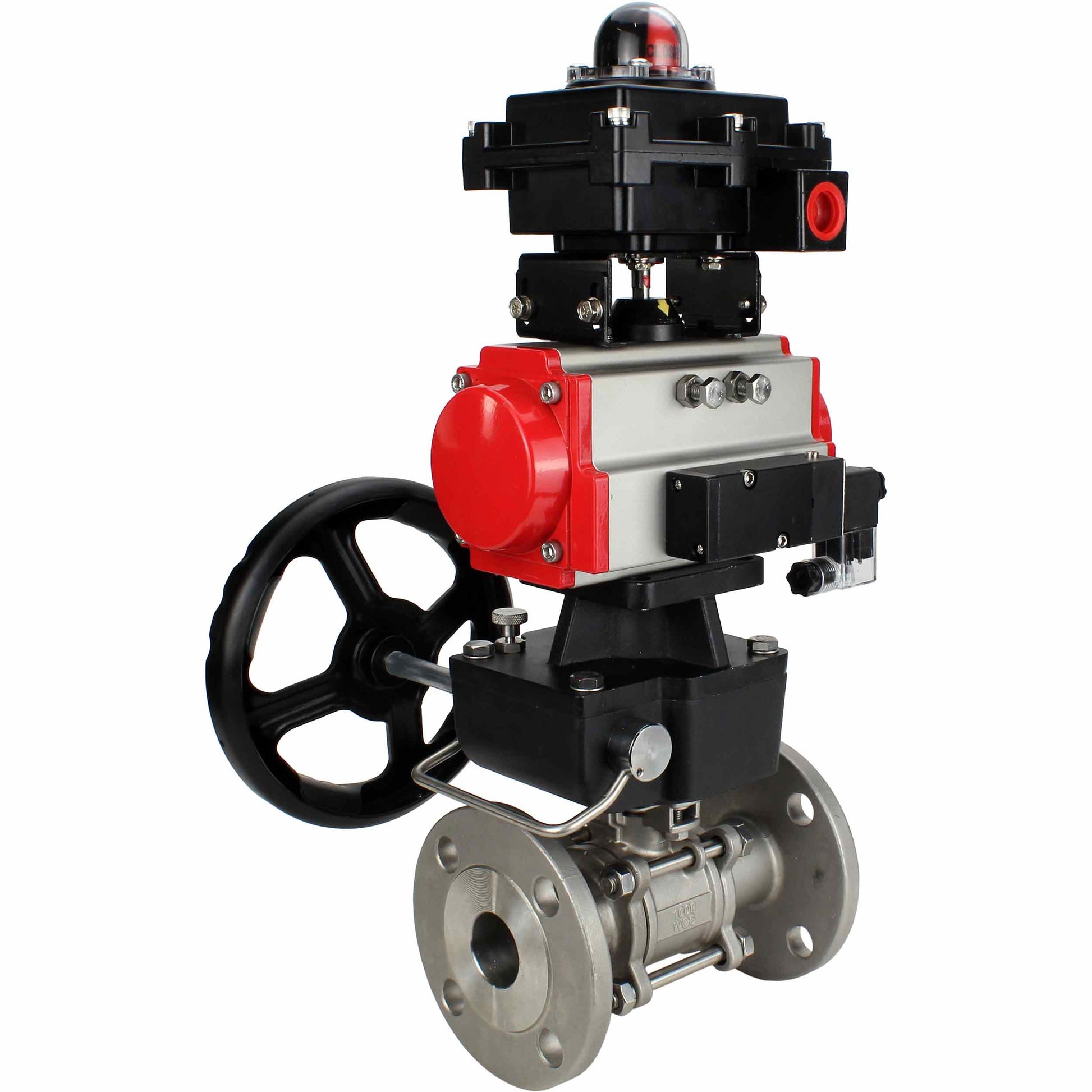

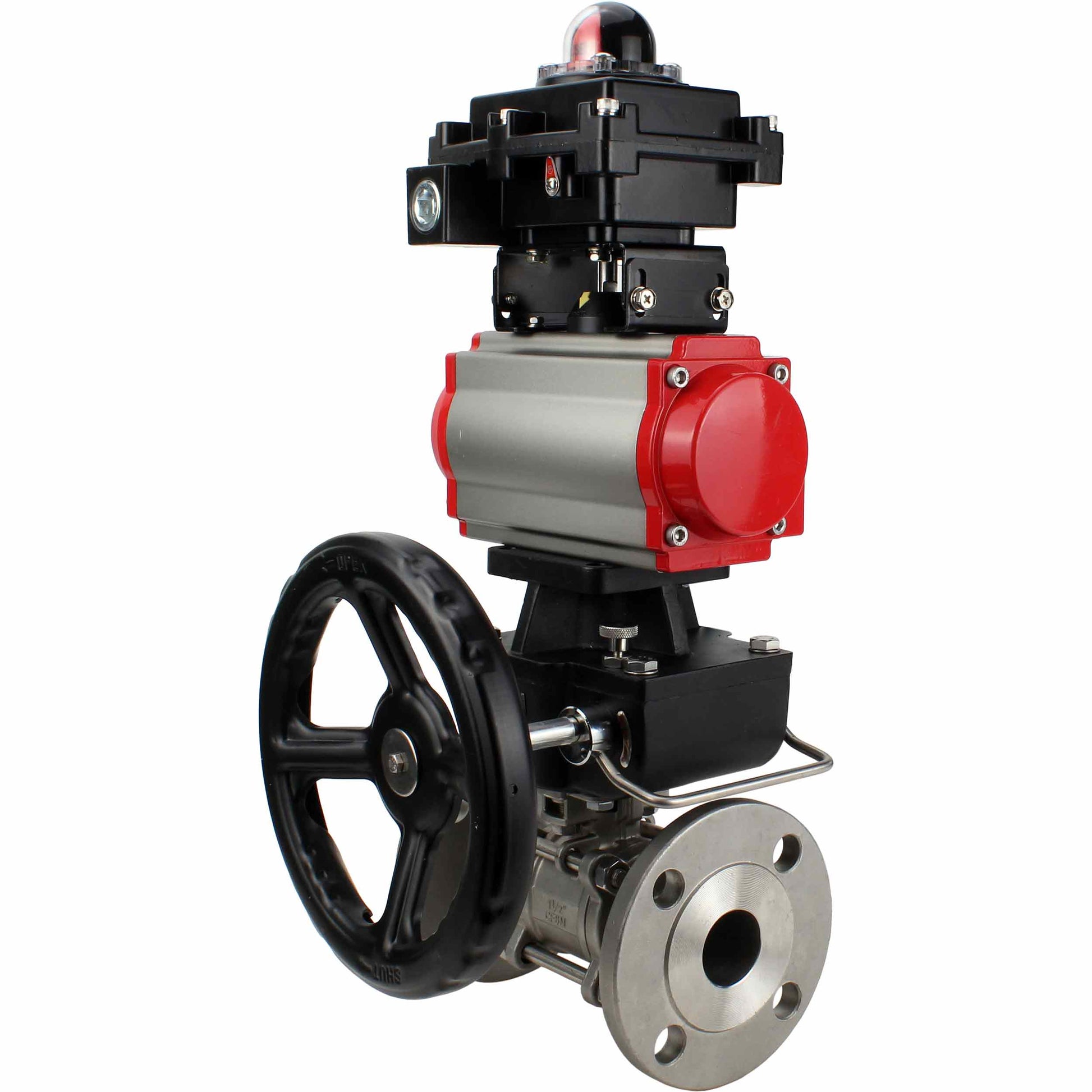

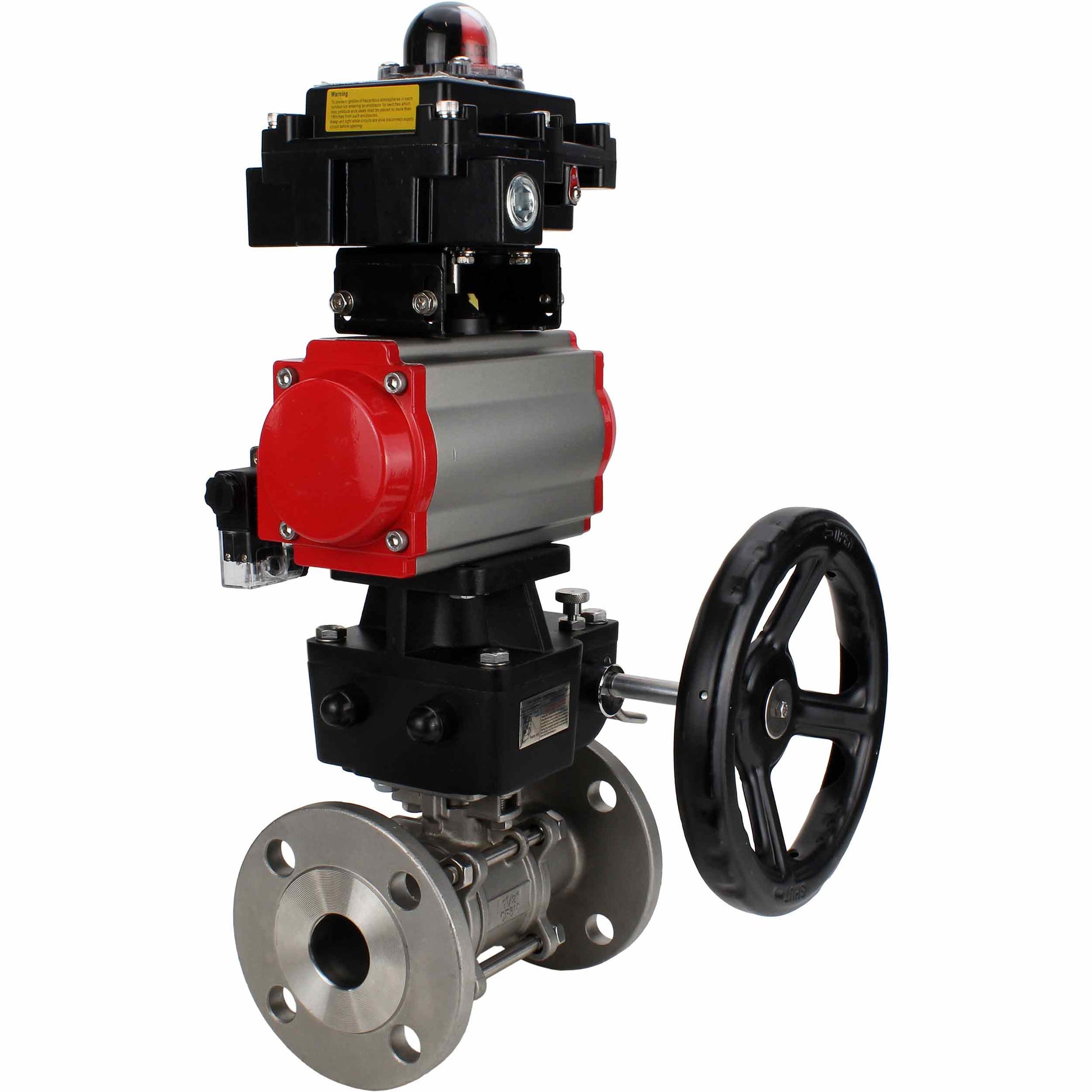

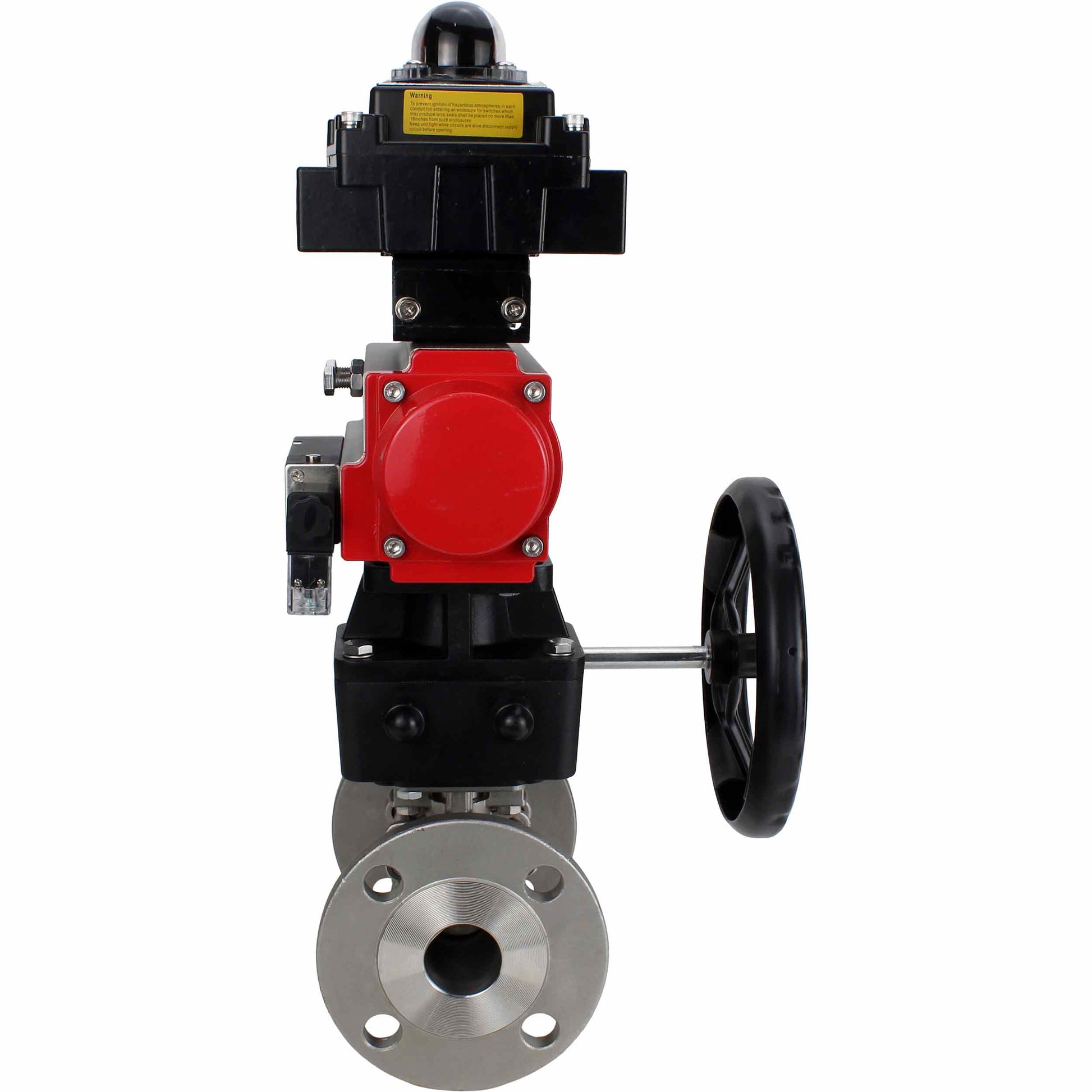

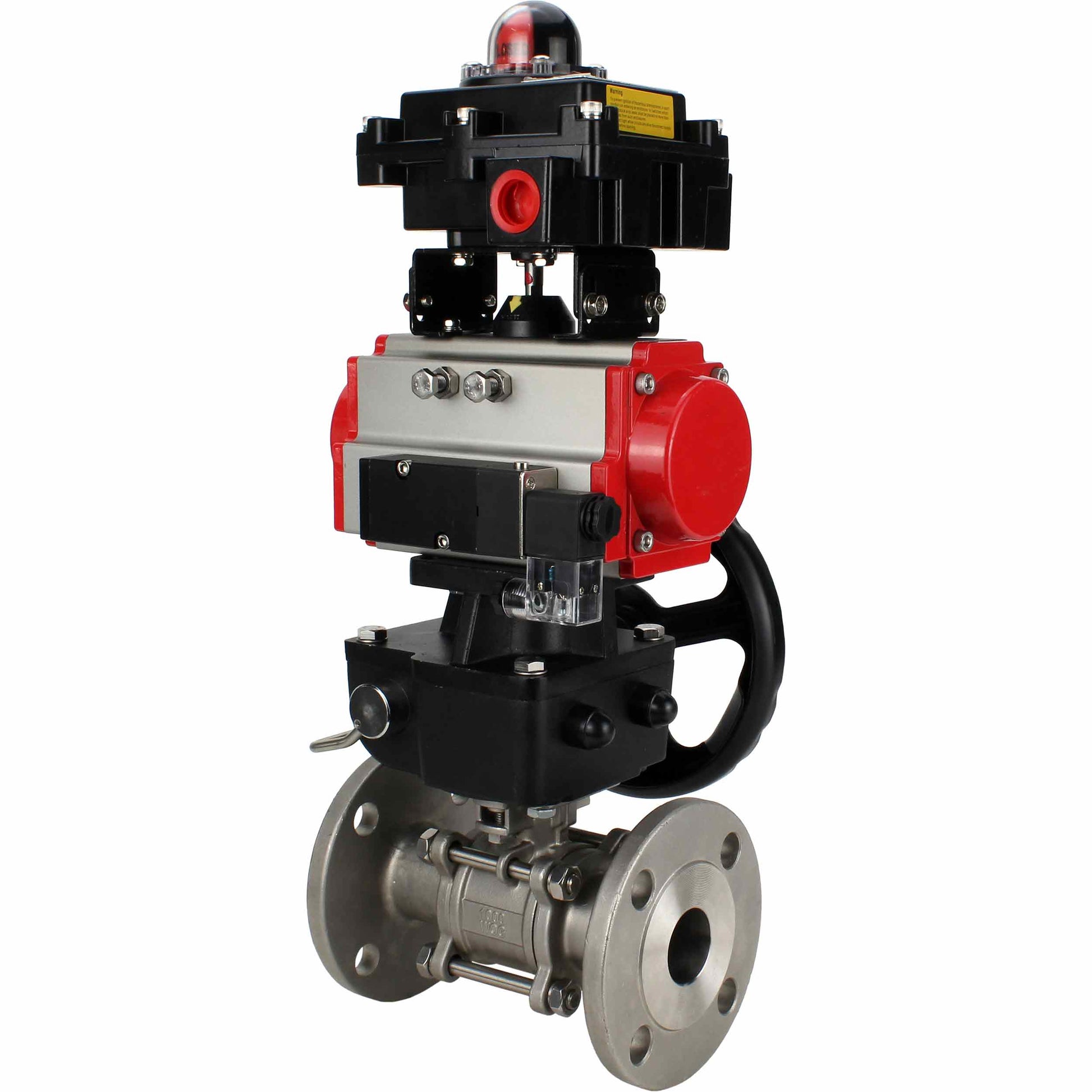

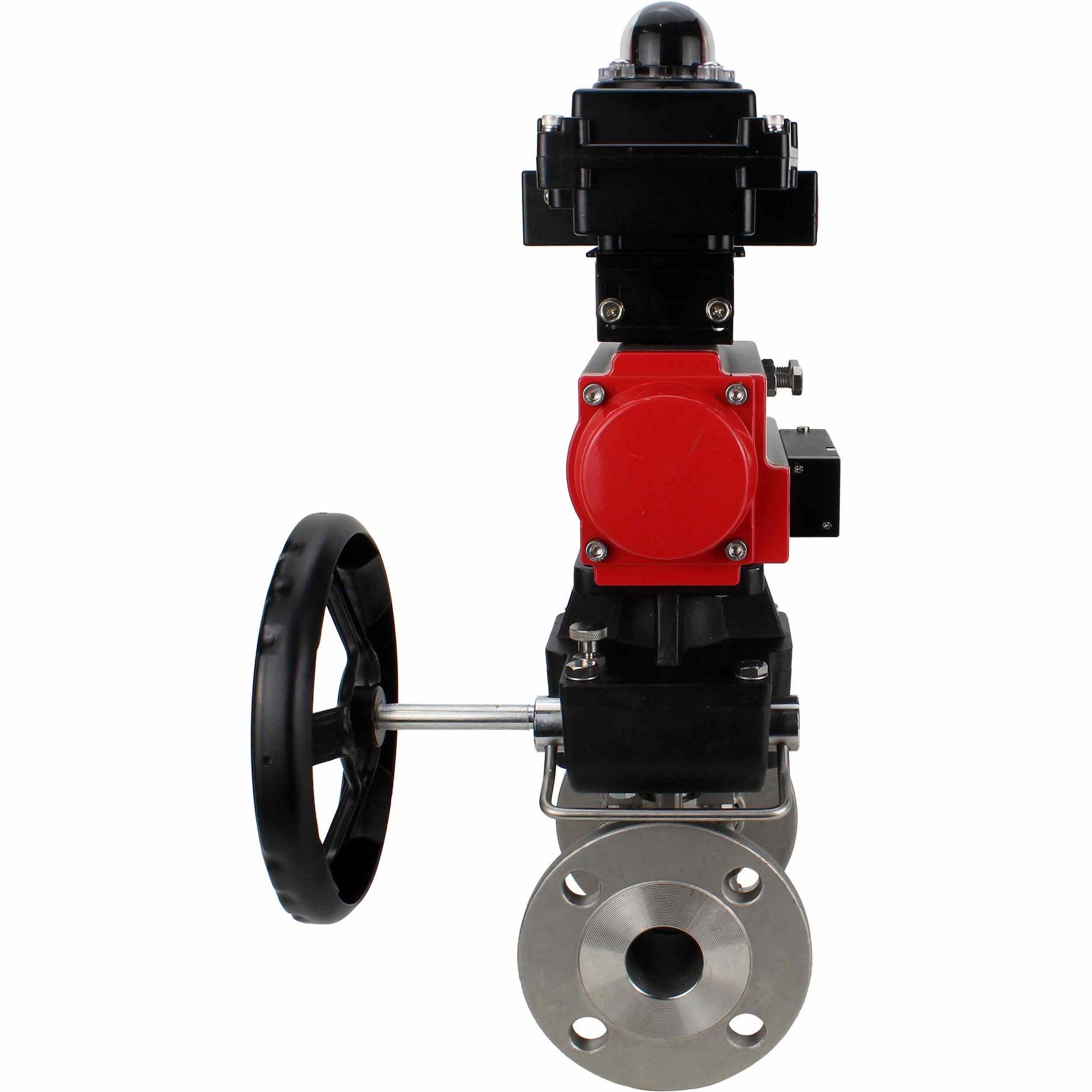

Características técnicas de las válvulas de bola DNOVA BVFPT-ISO.304.180 de tres piezas, material del cuerpo - acero inoxidable SS304, junta - PTFE, brida, paso completo, actuador neumático DNOVA DA, distribuidor neumático 4M310-08 24 V, bloque de interruptores de límite APL-410N EX, manual
| Diámetro nominal DN, mm | 15-100 |
| Presión de trabajo PN, bar | DN15-50 – 40 DN65-80 – 25 DN100 – 16 |
| Temperatura del entorno de trabajo t, °C | de -20 a +180 |
| Entorno de trabajo | Agua, vapor, productos derivados del petróleo y otros medios líquidos o gaseosos que sean neutros para los materiales del grifo. |
| Conexión a la tubería | con brida |
| Tipo de sección de flujo | paso completo |
| Tipo de control | manual (mango) |
| Suma | Es posible la instalación de accionamiento eléctrico o neumático (ISO 5211-2001) |
B
Esquema de materiales de la válvula de bola DNOVA BVFPT-ISO.304.180 de tres piezas, material del cuerpo: acero inoxidable SS304, junta: PTFE, brida, paso completo, actuador neumático DNOVA DA, distribuidor neumático 4M310-08 24 V, bloque de interruptores de límite APL-410N EX, manual
Materiales de las piezas de la válvula de bola DNOVA BVFPT-ISO.304.180 de tres piezas, material del cuerpo - acero inoxidable SS304, junta - PTFE, brida, paso completo, actuador neumático DNOVA DA, distribuidor neumático 4M310-08 24 V, bloque de interruptores de límite APL-410N EX, manual
| No. | Nombre | Material | Cantidad |
| 1 | Marco | Acero inoxidable 304/acero inoxidable 316 | 1 |
| 2 | Válvula de bola | Acero inoxidable 304/acero inoxidable 316 | 1 |
| 3 | Tornillo | SS201/SS304 | 4-6 |
| 4 | tornillo | SS201/SS304 | 6-12 |
| 5 | Caza de focas | PTFE | 1 |
| 6 | Existencias | Acero inoxidable 304/acero inoxidable 316 | 1 |
| 7 | Sello | SS201/SS304 | 1 |
| 8 | Tapa | WCB/CF8/CF8M | 2 |
| 9 | Anillos de sillín | PTFE | 2 |
| 10 | Arandela de empuje | PTFE | 1 |
| 11 | tornillo | SS201/SS304 | 1 |
B
Características técnicas de los actuadores neumáticos Válvulas de bola DNOVA BVFPT-ISO.304.180 de tres piezas, material del cuerpo - acero inoxidable SS304, junta - PTFE, brida, paso completo, actuador neumático DNOVA DA, distribuidor neumático 4M310-08 24 V, bloque de interruptores de límite APL-410N EX, manual
| Diseño | Con resortes de retorno |
| Presión nominal PN, bar | 12 |
| Presión de trabajo, bar | 2… 8 |
| Entorno de trabajo | Aire comprimido filtrado o gases no agresivos, aceites |
| Diámetro máximo de partícula | menos de 30 Вµm2 |
| Temperatura de funcionamiento t, °C | · de -20 a +80 · de -40 a +80 (versión de baja temperatura) · de -20 a +160 (con aire seco) |
| Rango de ajuste | В±5В° para rotación a 0В° y 90В° |
| Duplicación manual | Hay |
| Indicador de posición | abierto/cerrado |
| Entorno operativo | Interior y exterior. (Todas las piezas internas y externas tienen revestimiento anticorrosivo). |
Boceto de materiales de actuador neumático Válvulas de bola DNOVA BV3131P(3pc)-FP-FH DN15-100 Ru40, de tres piezas, paso total, bridadas, acero inoxidable SS304, PTFE, con actuador neumático PA-DA, con distribuidor pn. 4M310-08 24V, con BCV APL-410N EX, con volante MON1-250-T26-ISO.
Materiales de piezas de actuador neumático Válvulas de bola neumáticas DNOVA BV3131P(3pc)-FP-FH DN15-100 Ru40, de tres piezas, paso total, bridadas, acero inoxidable SS304, PTFE, con actuador neumático PA-DA, con distribuidor pn. 4M310-08 24V, con BCV APL-410N EX, con anulación manual MON1-250-T26-ISO.
| No. | Nombre | Material |
| 1 | Marco | aluminio extruido |
| 2 | Tapones laterales | aluminio fundido |
| 3 | Engranaje | acero inoxidable |
| 4 | Pistón | acero/aluminio |
| 5 | Tapones | acero inoxidable |
| 6 | Anillo de pistón | NBR |
| 7 | Ballestas | acero para resortes |
| 8 | Cojinete de pistón | plástico de ingeniería |
| 9 | Anillo de pistón | NBR |
| 10 | Enchufar | NBR |
| 11 | Anillo de empuje | plástico de ingeniería |
| 12 | Anillo | plástico de ingeniería |
| 13 | Arandela | acero inoxidable |
| 14 | Abrazadera de resorte | acero inoxidable |
| 15 | Indicador | plástico |
| 16 | Carcasa del indicador | plástico |
| 17 | Cojinete | plástico de ingeniería |
| 18 | Leva | acero |
| 19 | Cojinete | NBR |
| 20 | Cojinete | plástico de ingeniería |
| 21 | Cojinete | plástico de ingeniería |
| 22 | Anillo de sellado | NBR |
| 23 | Anillo de sellado | NBR |
| 24 | Cojinete | acero inoxidable |
| 25 | Tuerca de ajuste | acero inoxidable |
| 26 | Tornillo de ajuste | acero inoxidable |
| 27 | Manga | aluminio |
B
B
Datos técnicos de la válvula neumática 4M310-08 24 V
| Diseño | tipo de carrete |
| Presión nominal PN, MPa (kg/cm2) | 1,2 (12) |
| Presión de trabajo, bar | 1.5…8 |
| Entorno de trabajo | aire comprimido filtrado |
| Temperatura ambiente t, °C | de +5 a +50 |
| Frecuencia de respuesta | 5 ciclos/s |
| Duplicación manual | Hay |
| Grado de protección | IP 65 |
| Fijación | a través de agujeros en el cuerpo |
| Material del cuerpo | aluminio anodizado |
| Tiempo de respuesta | 0,05 segundos. |
Características técnicas de la unidad de final de carrera APL-410N EX
| Marco | A prueba de explosiones IP65 para todo tipo de clima Exd IIB T6 |
| Entradas de cables | 2 x NPT1/2" |
| Bloques de terminales | 8 puntos (0,05 – 2,5) mm2 |
| Indicador de posición | 0 - 90° (rotación libre de 90°) CERRADO - rojo; ABIERTO - amarillo |
| Interruptores/sensores | dos interruptores mecánicos dos sensores de proximidad |
| Tensión nominal, V | 250 |
| Temperatura ambiente permitida, °C | de -25 a +80 |
| Vida útil, años | 10 |
Materiales de la unidad de interruptor de límite APL-410N EX:
| Nombre | Materiales |
| Cubierta y cuerpo de la caja | fundición a presión de aluminio |
| Eje | acero inoxidable |
| Tapa del indicador | policarbonato |
| Leva | policarbonato |
| Primavera | acero inoxidable |
| Pernos de la tapa de la carcasa | acero inoxidable |
| Anillo de sellado | NBR |
| Manga | bronce |
| Anillo de sellado (eje) | acero inoxidable |
| Terminal de tierra | acero inoxidable |
| Indicador | Plástico ABS / policarbonato |
| soporte | acero inoxidable |
B
B
Pasaportes y certificados
Ficha técnica de la válvula neumática DNOVA 4m310-08
Ficha técnica del actuador neumático de doble efecto con resortes de retorno DNOVA DA/SA-xxx
Hoja de datos de la unidad de interruptor de límite DNOVA APL-410N EX
