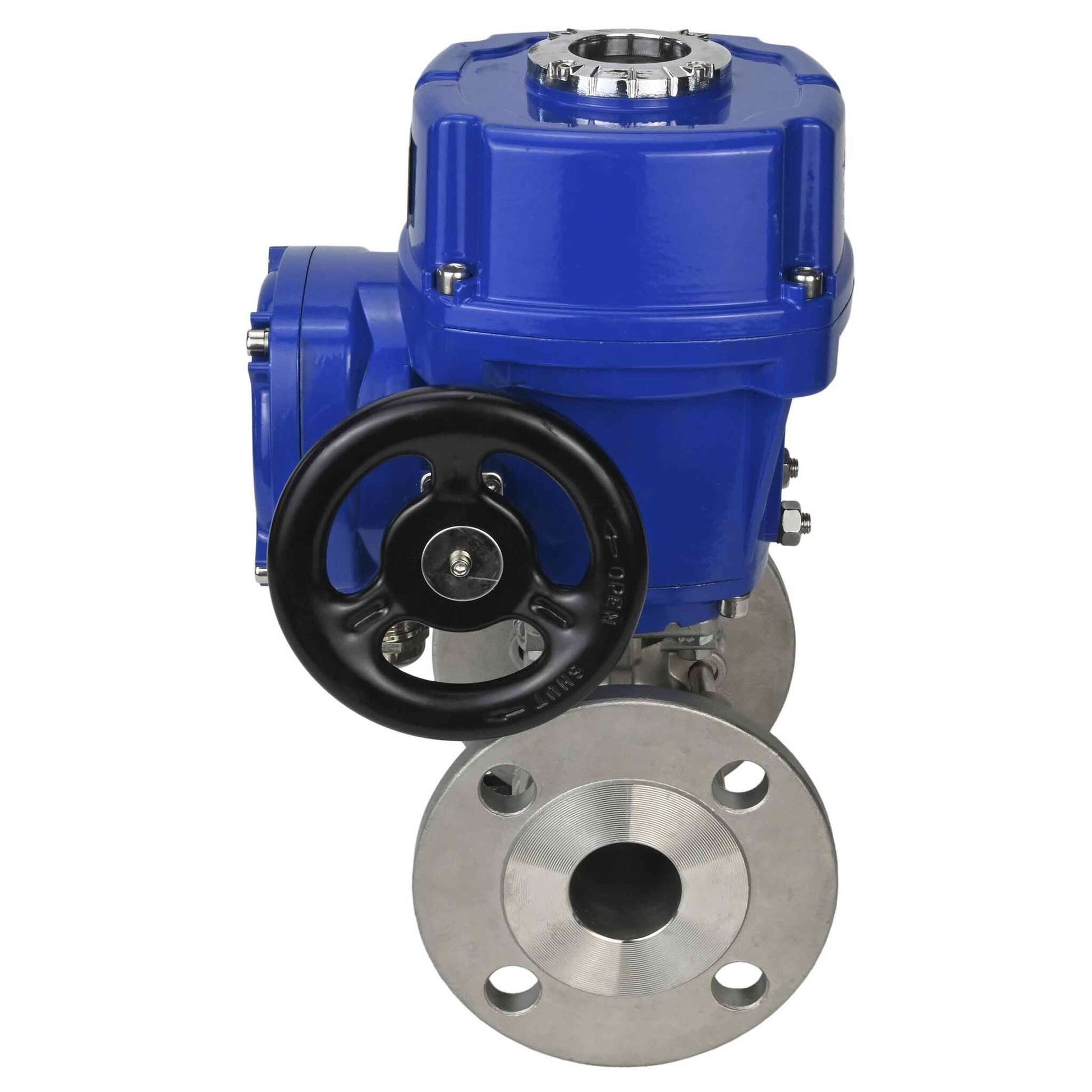

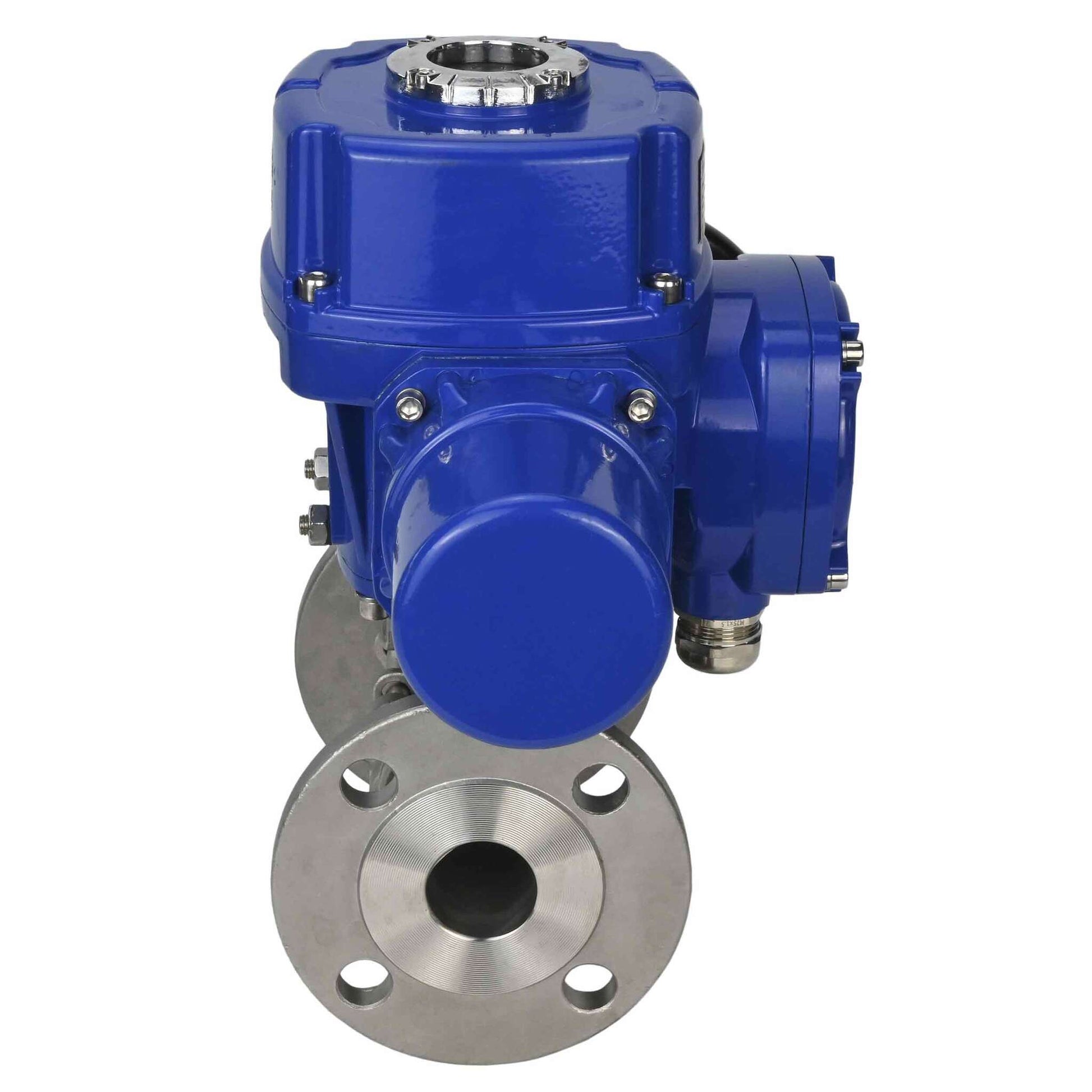

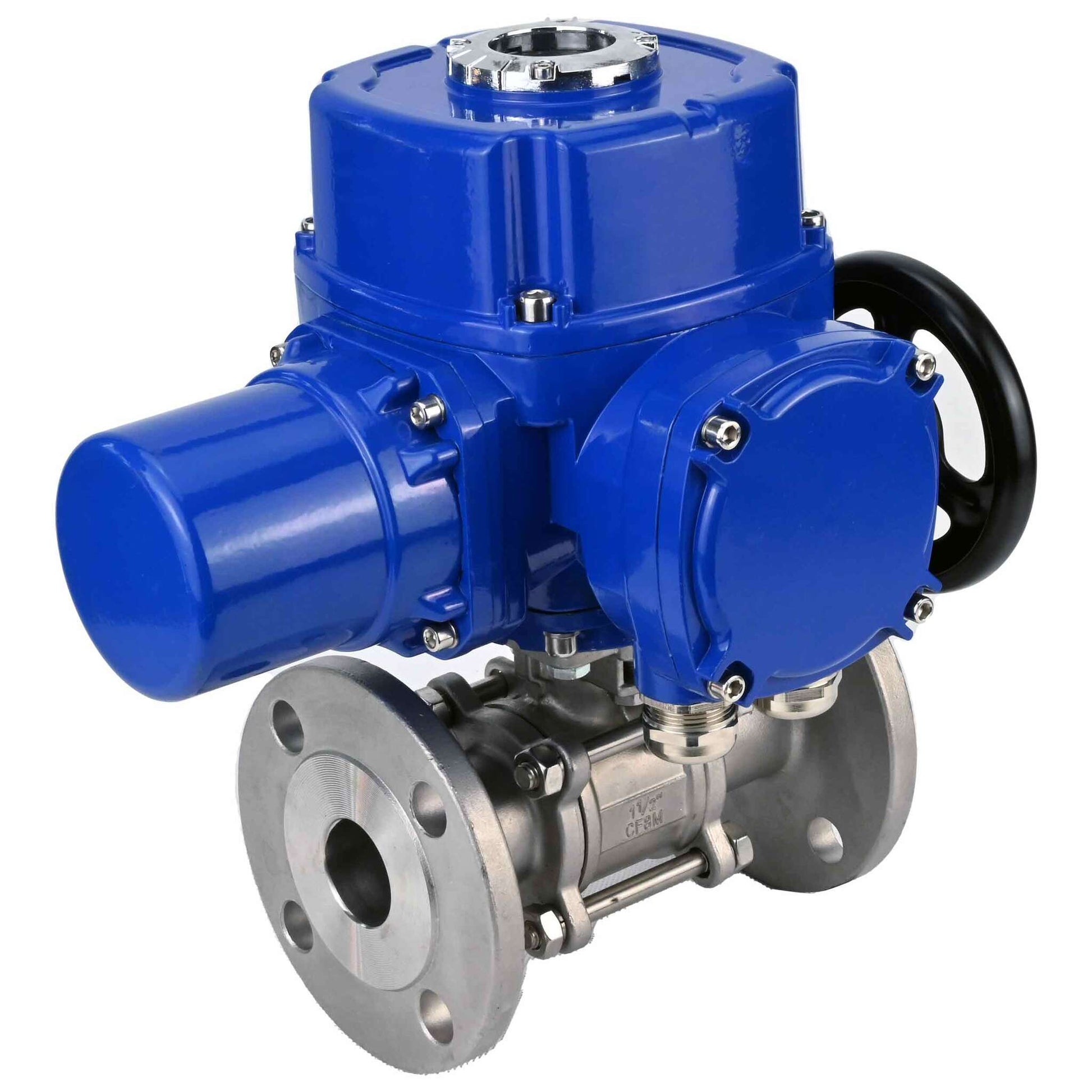

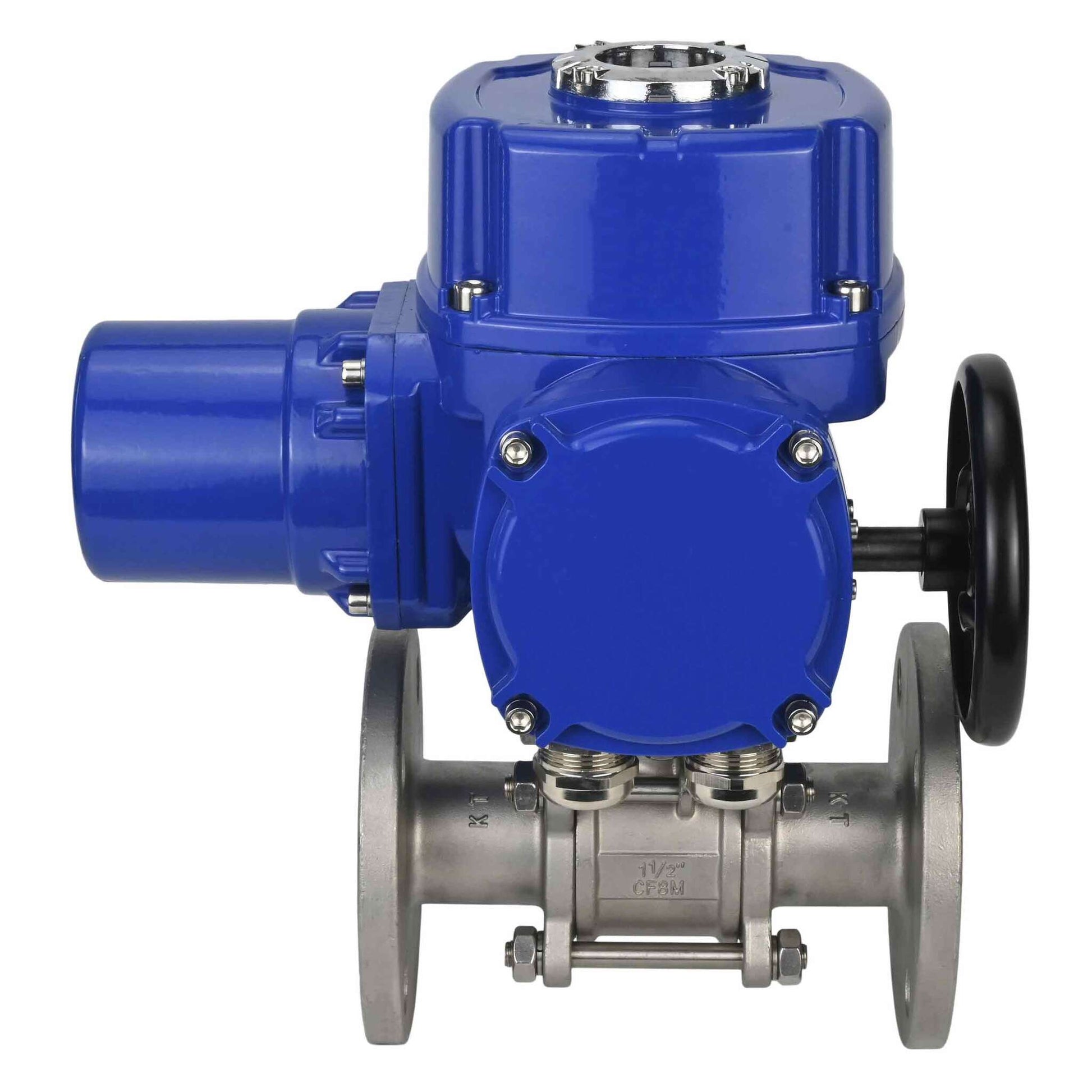

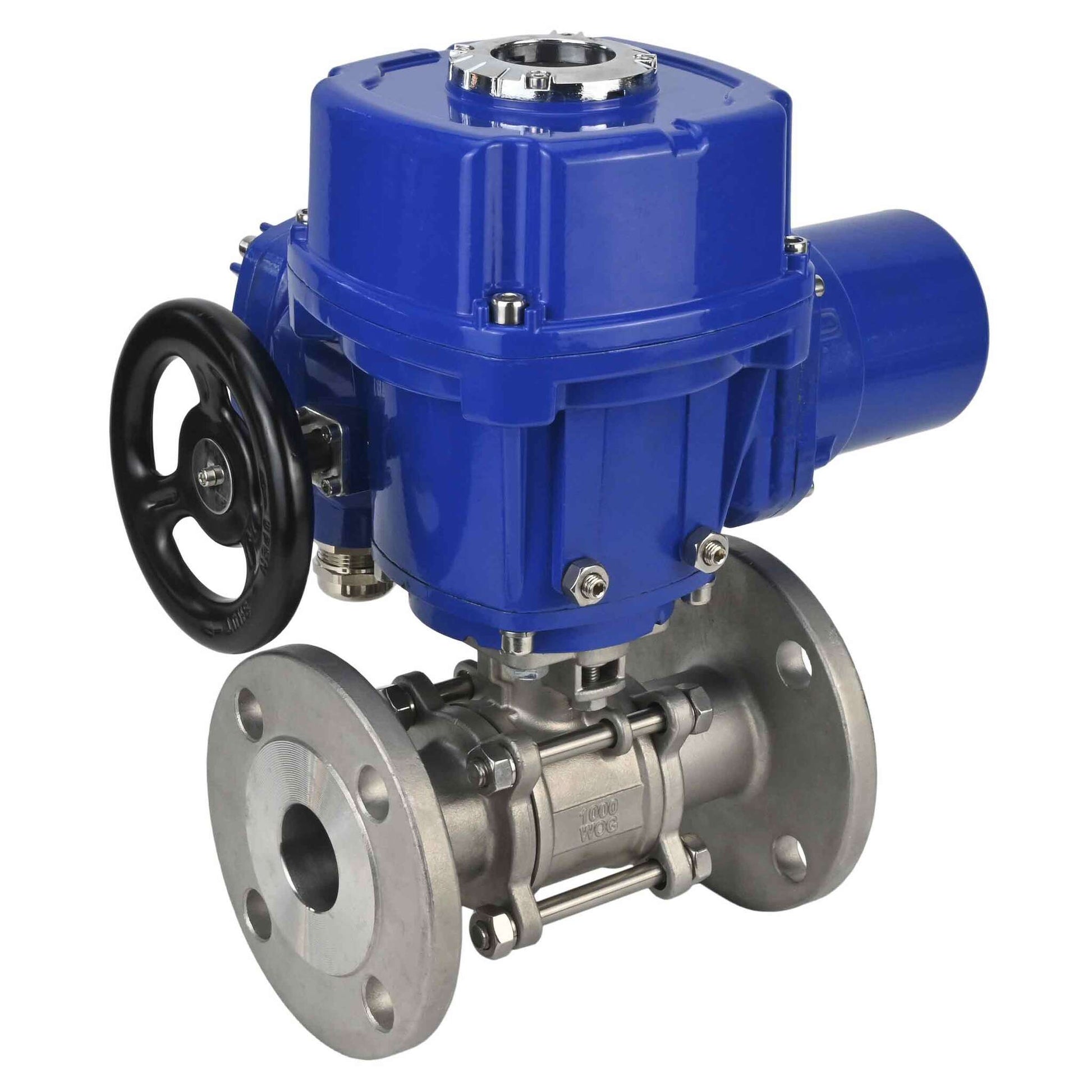

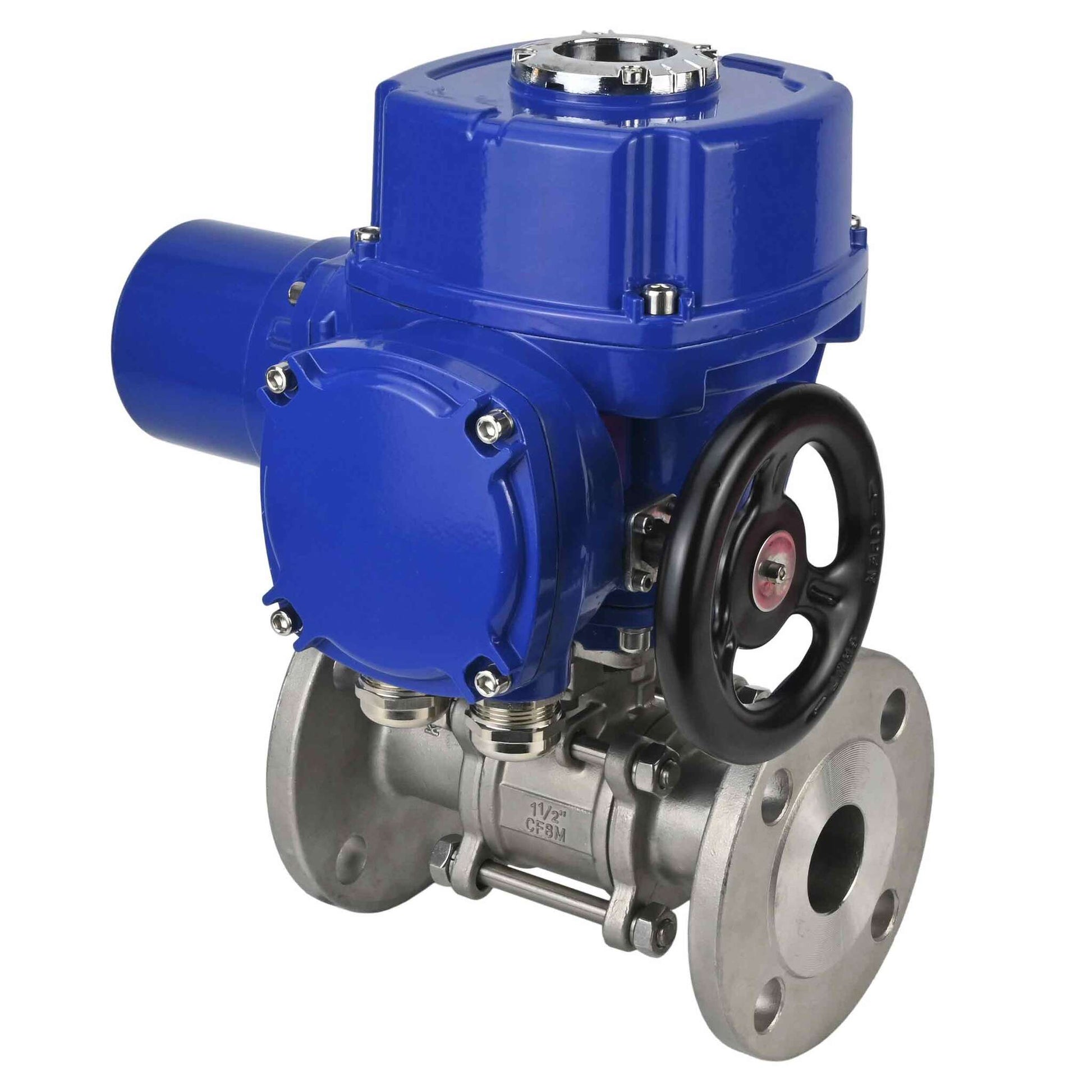

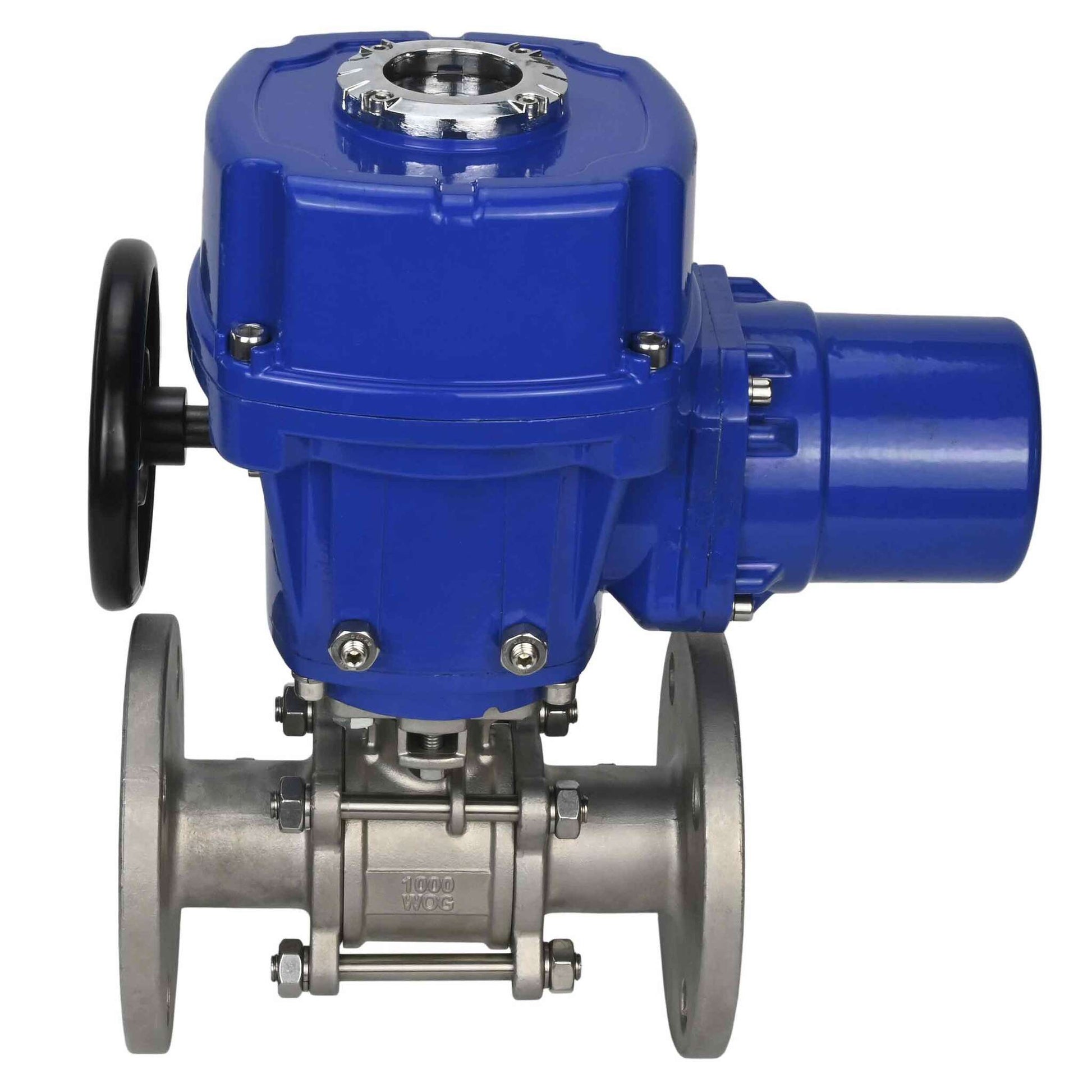

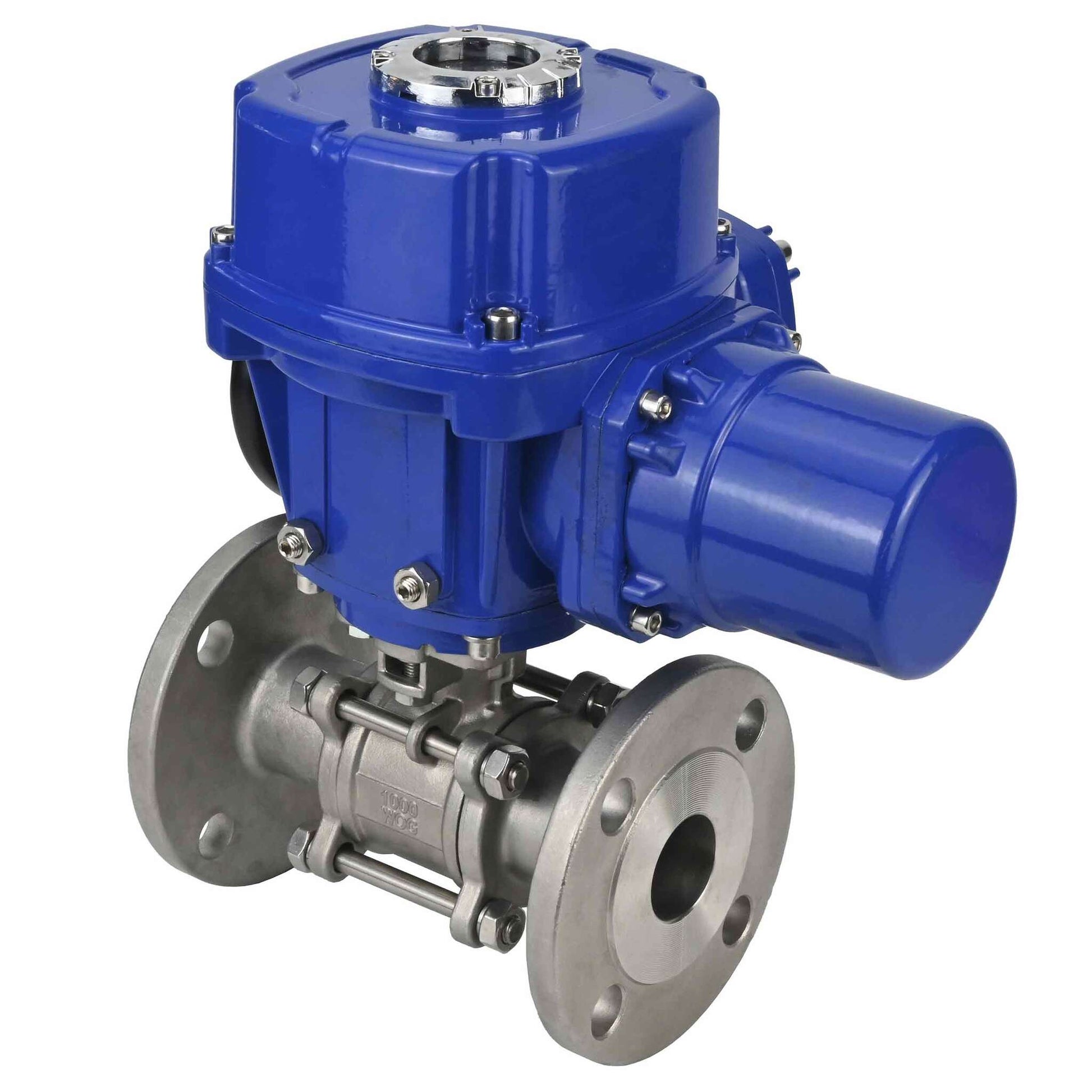

Válvula de bola de acero inoxidable

Model BVFPT.316.180 SKU D160-37598

$117.87 USD

Oferta Agotado

Impuestos incluidos. Los gastos de envío se calculan en la pantalla de pago.

Ver todos los detalles

How it works

Electric quarter-turn actuator

The number that matters

Max. medium temperature

180°C

The highest medium temperature this valve is rated for.

Applications

Media and industries

Agua
Aire
Productos derivados del petróleo
Suministro de agua
Suministro de calor
Sistemas neumáticos

Una válvula de bola de acero inoxidable es un dispositivo fiable y versátil para controlar el flujo de líquidos y gases en diversos sectores industriales. Fabricada en acero inoxidable resistente a la corrosión, posee una alta resistencia y soporta altas temperaturas y presiones. Las válvulas de bola son fáciles de operar, proporcionan un sellado seguro y minimizan el riesgo de fugas, lo que las convierte en la opción ideal para la industria del petróleo y el gas, plantas de tratamiento de agua, la industria alimentaria y otras áreas donde se requiere una válvula fiable y duradera para regular el flujo de sustancias.

Datos técnicos de las válvulas de bola DNOVA BV3232P(3pc)-FP-F-ISO-H QT-NM-O2-220VAC-U1

Diámetro nominal DN, mm	15-100
Presión de trabajo PN, bar	DN15-50 – 40 DN65-80 – 25 DN100 – 16
Temperatura del entorno de trabajo t, °C	de -20 a +180
Entorno de trabajo	Agua, vapor, productos derivados del petróleo y otros líquidos. o medios gaseosos que sean neutros a los materiales del grifo
Conexión a la tubería	con brida
Tipo de sección de flujo	paso completo

Boceto de válvulas de bola DNOVA BV3232P(3pc)-FP-FF-ISO-H QT-NM-O2-220VAC-U1

Dimensiones generales y de instalación de las válvulas de bola DNOVA BV3232P(3pc)-FP-F-ISO-H QT-NM-O2-220VAC-U1

DN	Modelo de unidad	D	Lb±1,5	L1	H
DN15	QT-W(M)-005	95	130	215	281
DN20	QT-W(M)-005	105	150	215	281
DN25	QT-W(M)-005	115	160	215	281
DN32	QT-W(M)-005	140	180	215	281
DN40	QT-W(M)-005	150	200	215	281
DN50	QT-W(M)-005	165	230	215	281
DN65	QT-W(M)-010	184	290	215	281
DN80	QT-W(M)-020	200	310	270	276
DN100	QT-W(M)-030	220	350	270	276

Boceto detallado de válvulas de bola DNOVA BV3232P(3pc)-FP-FF-ISO-H QT-NM-O2-220VAC-U1

Materiales de las piezas de las válvulas de bola DNOVA BV3232P(3pc)-FP-F-ISO-H QT-NM-O2-220VAC-U1

No.	Nombre	Material	Cantidad
1	Marco	Acero inoxidable 304/acero inoxidable 316	1
2	Válvula de bola	S304/S316	1
3	Tornillo	S201/S304	4-6
4	tornillo	S201/S304	6-12
5	Caza de focas	PTFE	1
6	Existencias	Acero inoxidable 304/acero inoxidable 316	1
7	Sello	SS201	1
8	Tapa	WCB/CF8/CF8M	2
9	Anillos de sillín	PTFE	2
10	Arandela de empuje	PTFE	1

Características de los actuadores QT-NM-0-220VAC

Modelo de propulsión eléctrica	Esfuerzo de torsión, Nuevo Méjico	Tiempo de ciclo, segundo	Fuerza, Yo
QT-W (M)-005 220 V	50	30	25
QT-W (M)-010 220 V	100	30	30
QT-W (M)-015 220 V	150	30	40
QT-W (M)-020 220V	200	30	50
QT-W (M)-030 220V	300	30	60
QT-W (M)-040 220V	400	30	90
QT-W (M)-060 220V	600	30	120
QT-W (M)-120 220V	1200	30	180
QT-W (M)-180 220V	1800	30	250
QT-W (M)-300 220V	3000	60	370
QT-W (M)-500 220V	5000	60	550

Modelo de propulsión eléctrica	Actual, A	Peso, kilogramo	Tamaño de varilla cuadrada, mm
QT-W (M)-005 220 V	0.35	7.6	17x17
QT-W (M)-010 220 V	0.48	7.8	17x17
QT-W (M)-015 220 V	0,55	8	17x17
QT-W (M)-020 220V	0.65	12.7	22x22
QT-W (M)-030 220V	0,75	12.8	22x22
QT-W (M)-040 220V	0,95	13	22x22
QT-W (M)-060 220V	1,1	21.2	27x27
QT-W (M)-120 220V	1.3	23.2	27x27
QT-W (M)-180 220V	1.5	23.5	27x27
QT-W (M)-300 220V	1.6	37.5	36x36
QT-W (M)-500 220V	1.7	38	36x36

Diagrama de cableado del actuador QT-NM-0-220VAC

Port opening: Puerto completo
Configuration: Bidireccional
Body material: Acero inoxidable AISI 316
Material ball seal: PTFE
Maximum allowable temperature: 180 °C
Connection type: Con bridas
Control type: Actuador eléctrico
Operating environment: Agua, Aire y Productos derivados del petróleo
Applications: Suministro de agua, Suministro de calor y Sistemas neumáticos
Voltage: 220 V
Actuator cycle time: años 30
Valve feedback: No
Explosion-proof: No
Torque: 50 Nm
Type of electric actuator: cuarto de vuelta
Rated current consumption: 0,35 A
Power consumption: 25 vatios
Country of origin: Porcelana
