Descripción
Una válvula de bola de acero inoxidable es un dispositivo fiable y versátil para controlar el flujo de líquidos y gases en diversos sectores industriales. Fabricada en acero inoxidable resistente a la corrosión, posee una alta resistencia y soporta altas temperaturas y presiones. Las válvulas de bola son fáciles de operar, proporcionan un sellado seguro y minimizan el riesgo de fugas, lo que las convierte en la opción ideal para la industria del petróleo y el gas, plantas de tratamiento de agua, la industria alimentaria y otras áreas donde se requiere una válvula fiable y duradera para regular el flujo de sustancias.

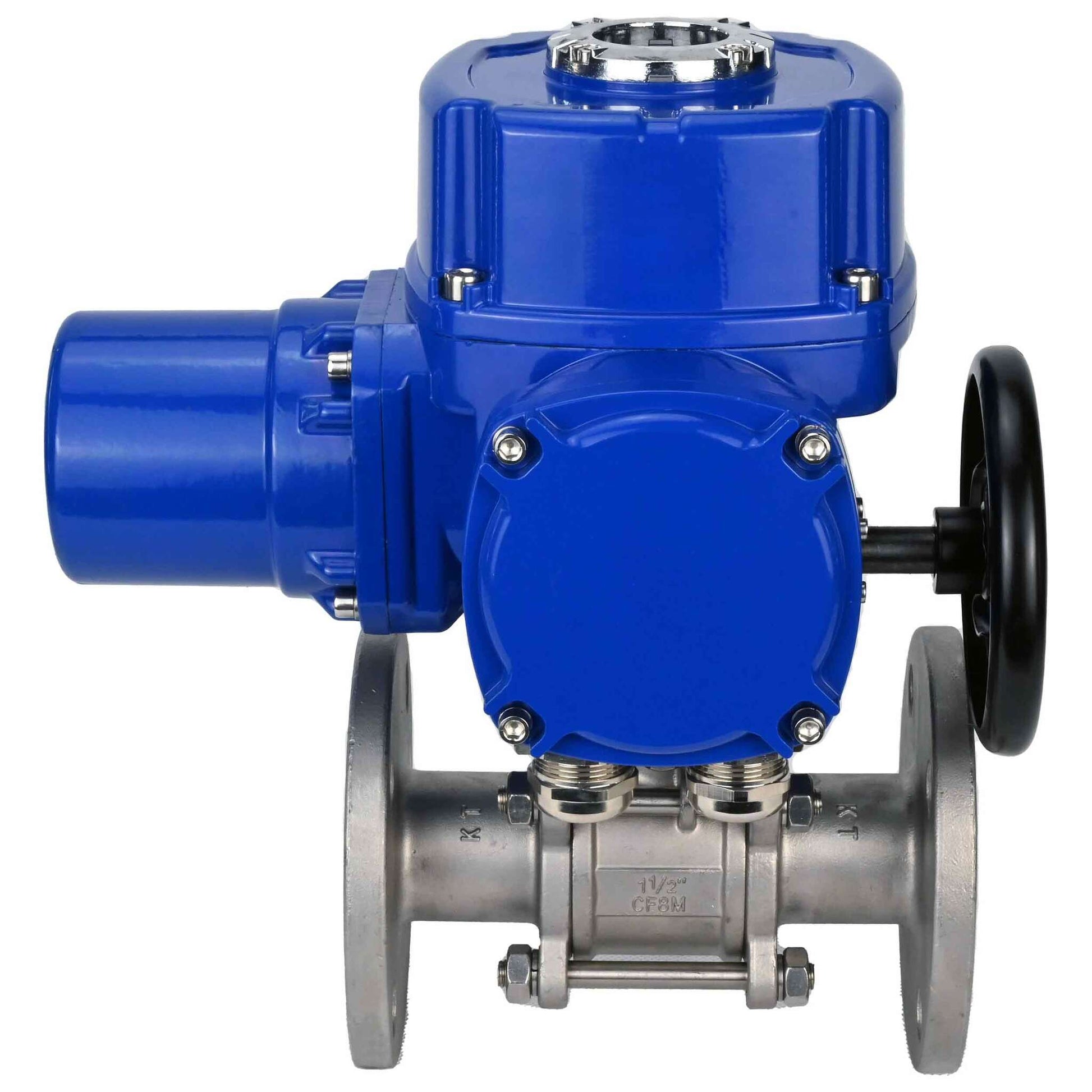

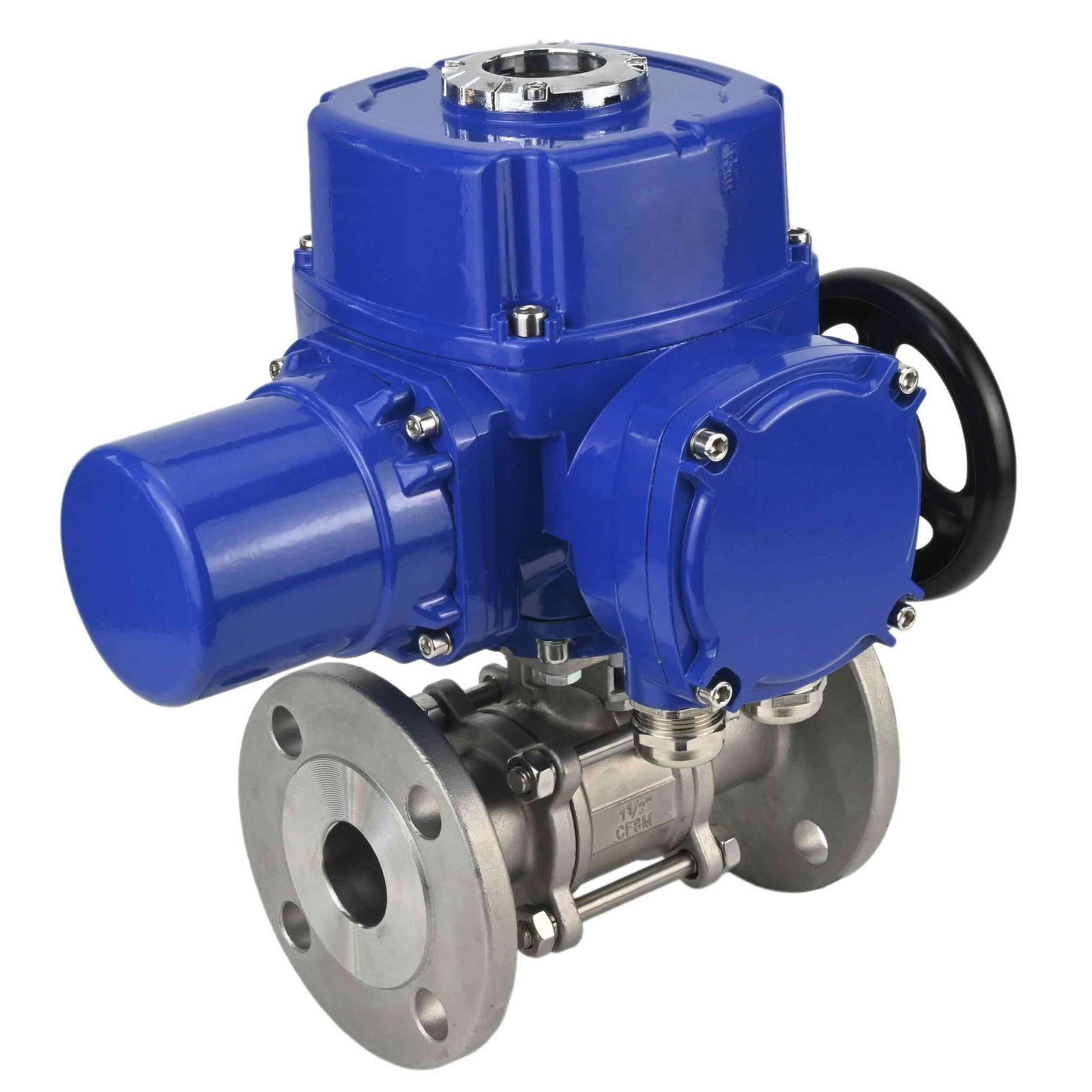

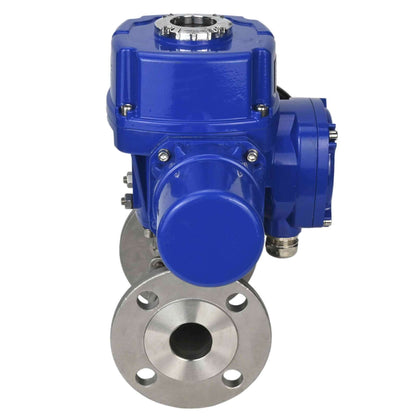

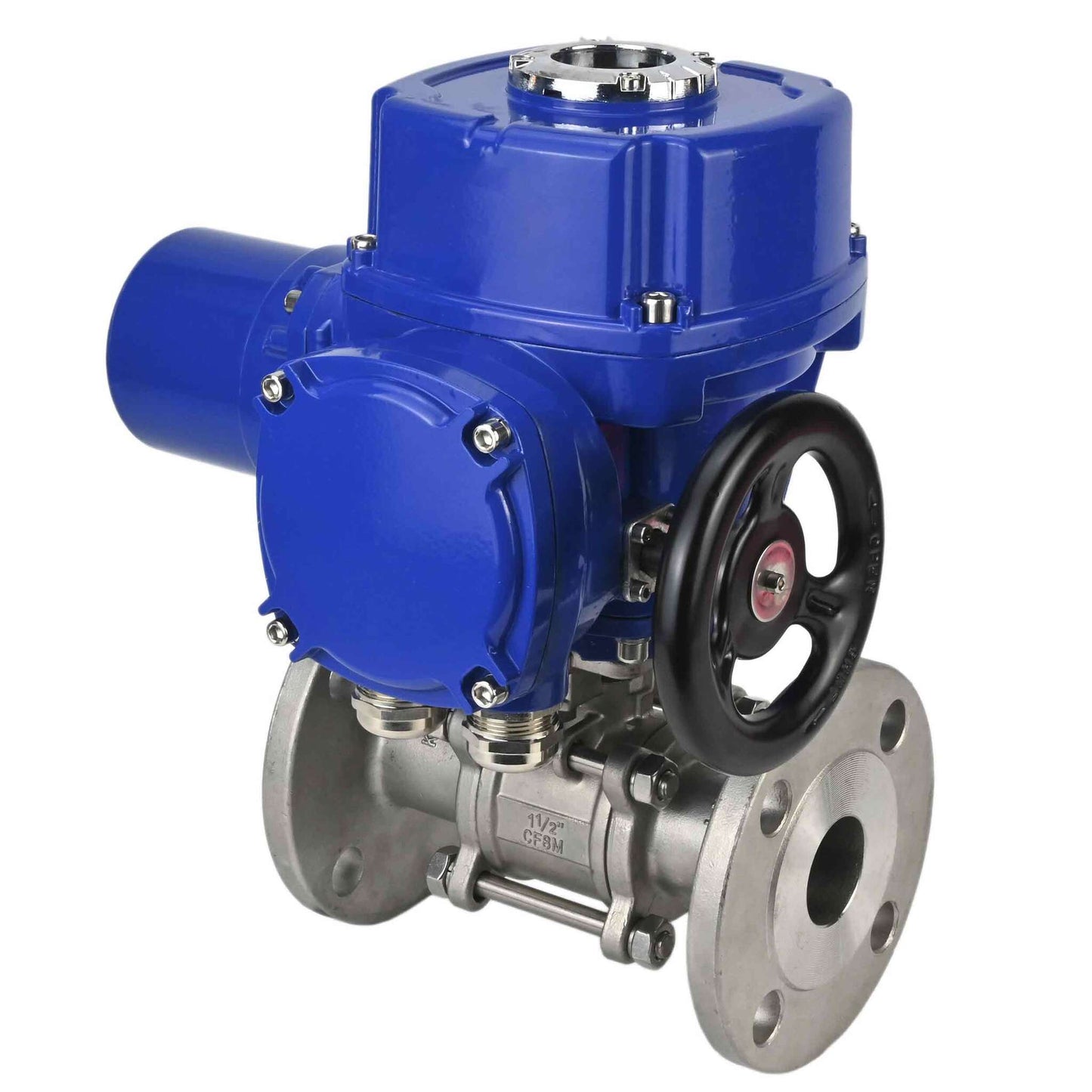

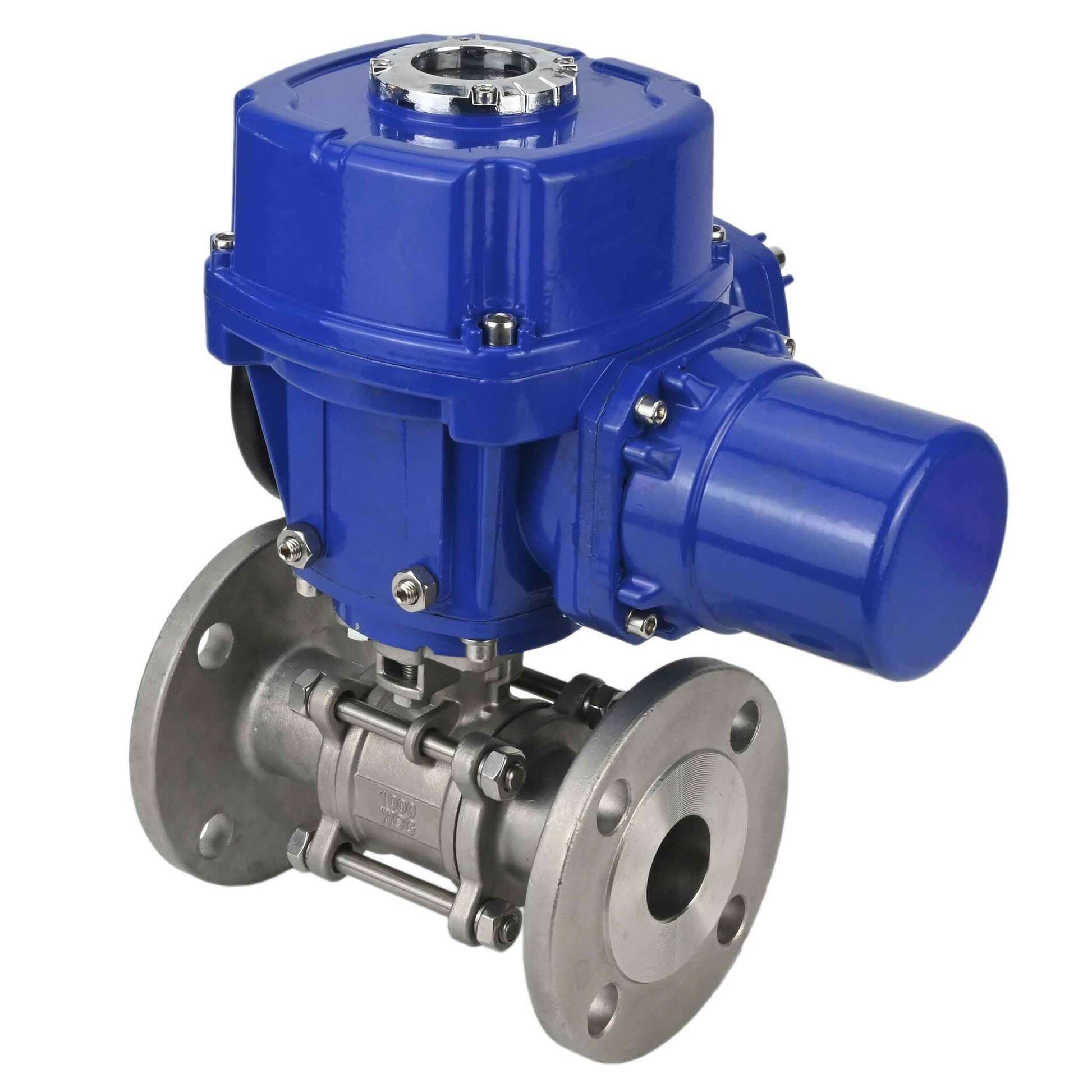

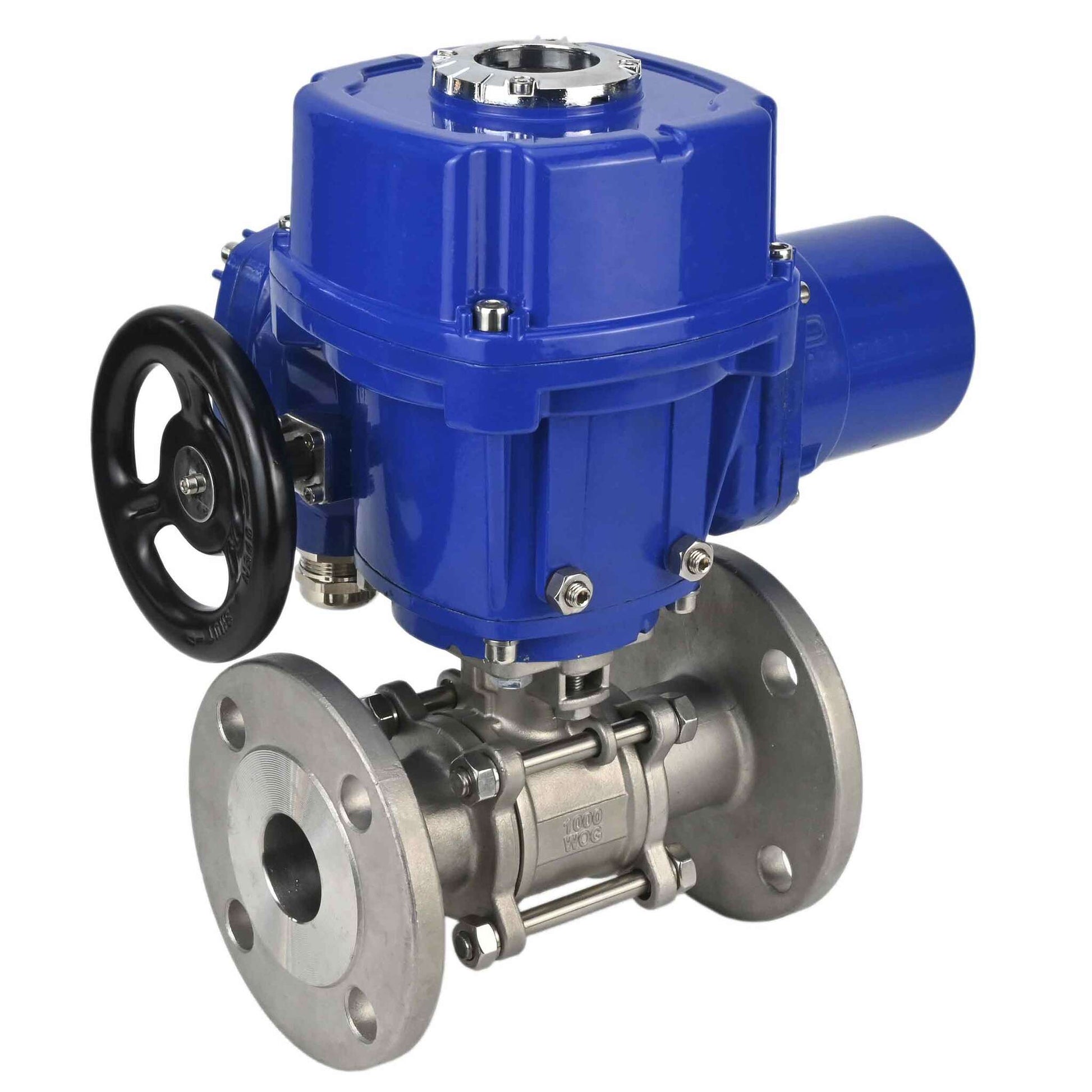

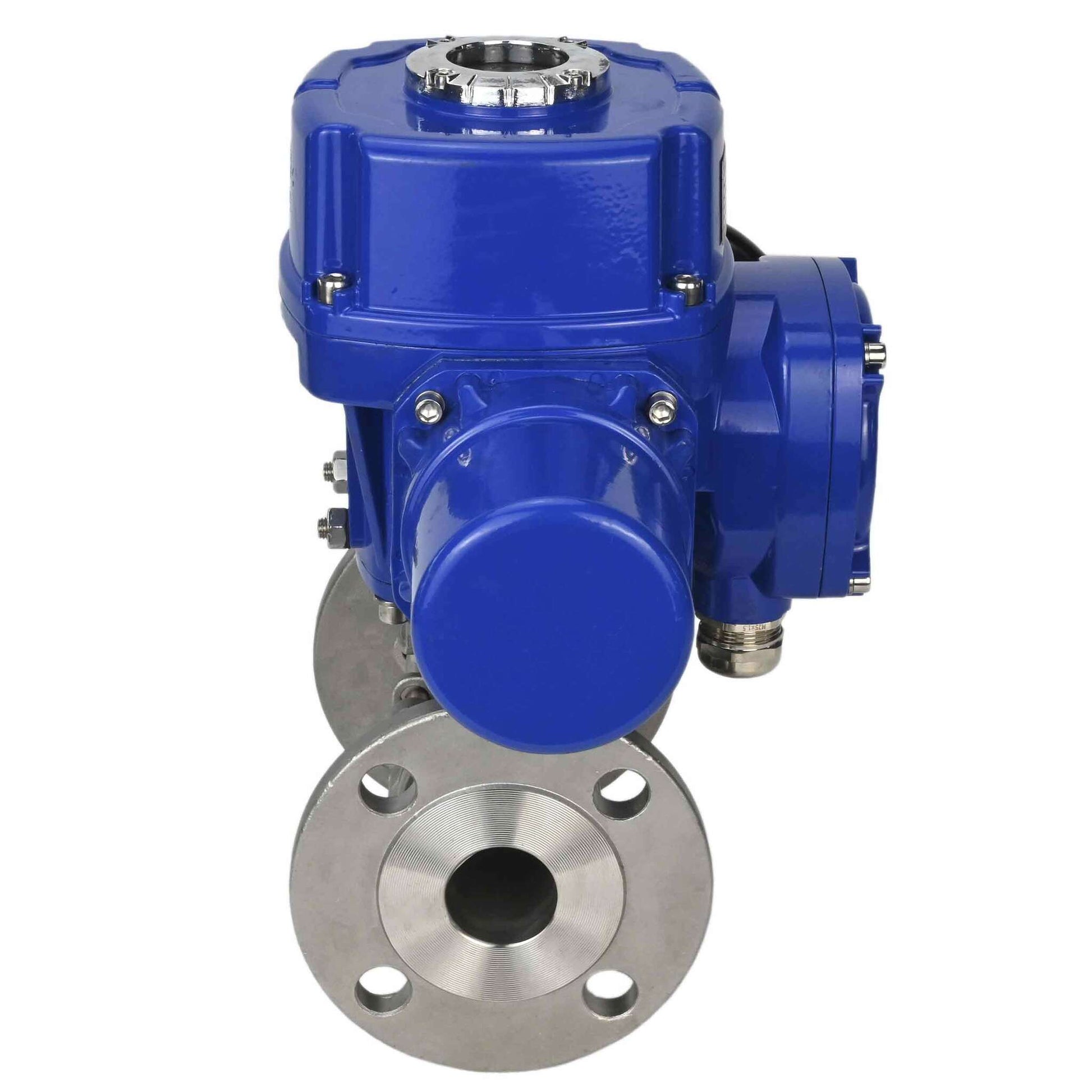

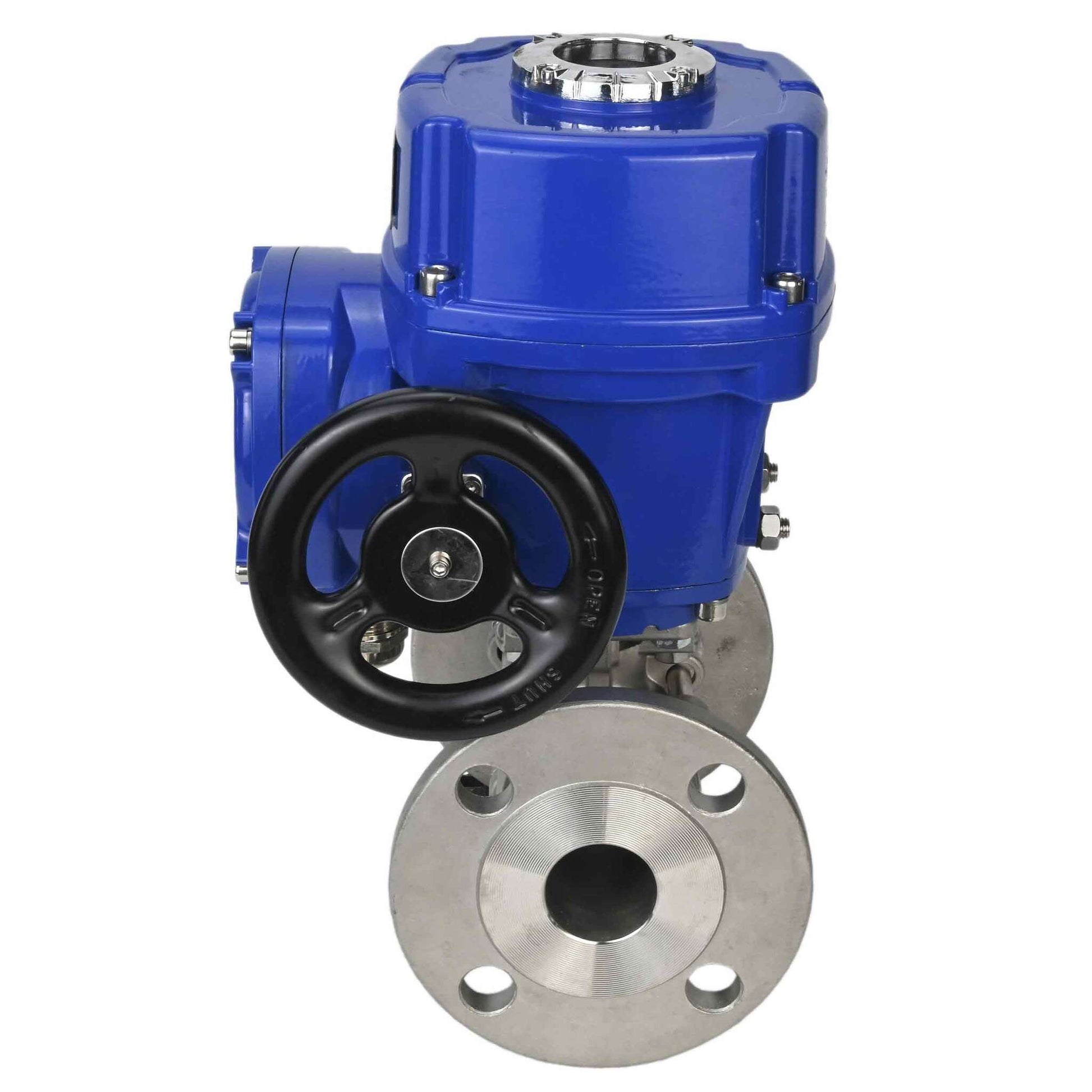

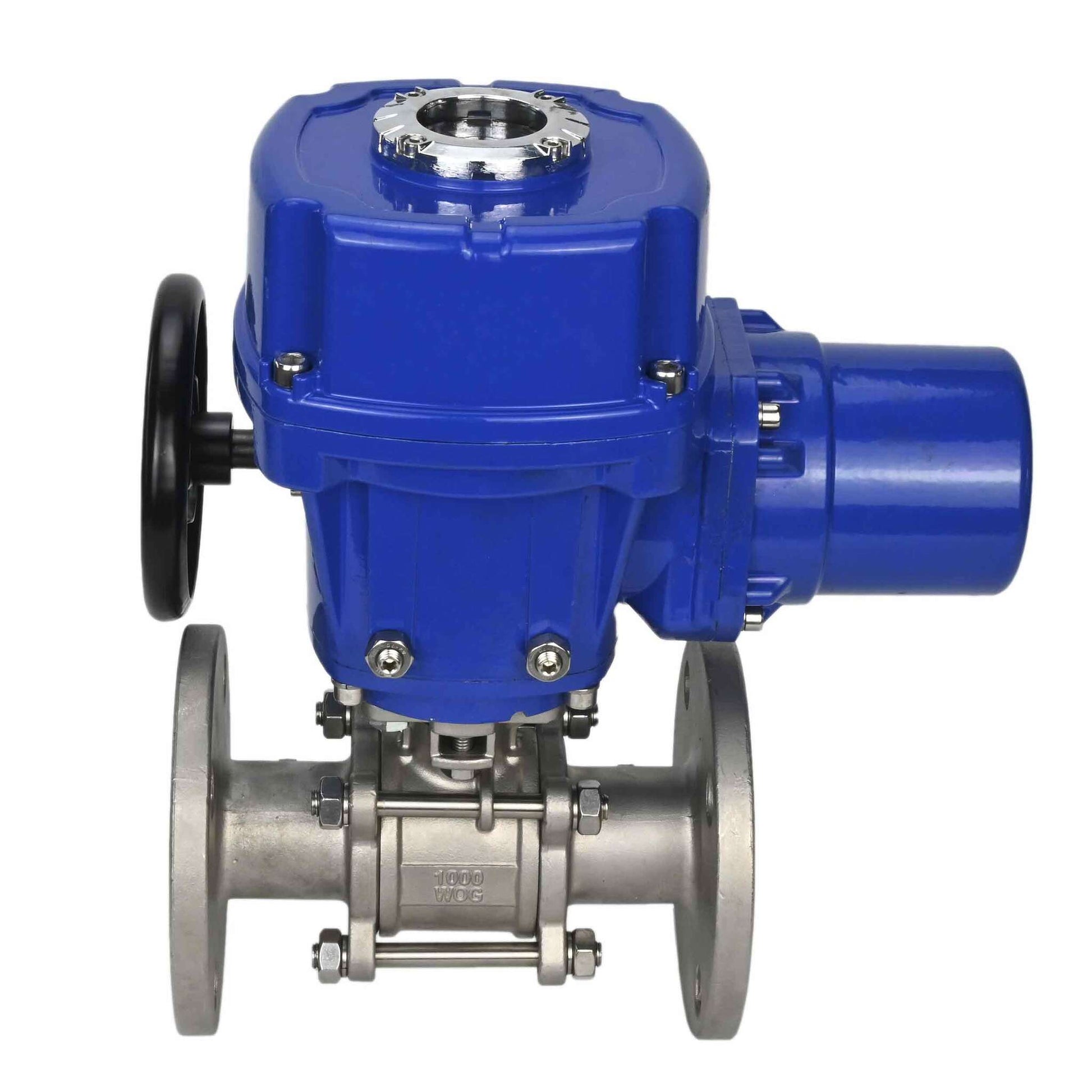

Las válvulas de bola DNOVA BV3131P (3 piezas)-FP-F-ISO-H se utilizan como válvulas de cierre en sistemas de suministro de calor y agua, así como en sistemas de vapor, combustible y neumáticos con aire comprimido y gases neutros. Las válvulas de esta serie se pueden instalar en sistemas que transportan medios líquidos y gaseosos (agua, aceite, aceites, vapor, aire, alcoholes, glicol, etc.) que no son agresivos para los materiales de las válvulas.
Los actuadores eléctricos de cuarto de vuelta DNOVA están diseñados para el control remoto y local de válvulas de cierre de tuberías con válvula de cuarto de vuelta. Se utilizan en diversos sectores de la economía nacional: gas, petróleo, metalurgia, industria alimentaria, vivienda y servicios públicos, etc.
B
B
Datos técnicos de las válvulas de bola DNOVA BV3131P(3pc)-FP-FF-ISO-H QT-NM-O2-380VAC-U1
| Diámetro nominal DN, mm | 15-100 |
| Presión de trabajo PN, bar |
DN15-50 – 40 DN65-80 – 25 DN100 – 16 |
| Temperatura del entorno de trabajo t, °C | de -20 a +180 |
| Entorno de trabajo |
Agua, vapor, productos derivados del petróleo y otros líquidos. o medios gaseosos que sean neutros a los materiales del grifo |
| Conexión a la tubería | con brida |
| Tipo de sección de flujo | paso completo |
B
B
Boceto de válvulas de bola DNOVA BV3131P(3pc)-FP-F-ISO-H QT-NM-O2-380VAC-U1
B
Dimensiones generales y de instalación de las válvulas de bola DNOVA BV3131P(3pc)-FP-F-ISO-H QT-NM-O2-380VAC-U1
| DN | Modelo de unidad | D | Lb±1,5 | L1 | H |
| Dn15 | QT-W(M)-005 | 95 | 130 | 215 | 281 |
| Dn20 | QT-W(M)-005 | 105 | 150 | 215 | 281 |
| Dn25 | QT-W(M)-005 | 115 | 160 | 215 | 281 |
| Dn32 | QT-W(M)-005 | 140 | 180 | 215 | 281 |
| Dn40 | QT-W(M)-005 | 150 | 200 | 215 | 281 |
| Dn50 | QT-W(M)-005 | 165 | 230 | 215 | 281 |
| Dn65 | QT-W(M)-010 | 184 | 290 | 215 | 281 |
| Dn80 | QT-W(M)-020 | 200 | 310 | 270 | 276 |
| Dn100 | QT-W(M)-030 | 220 | 350 | 270 | 276 |
B
B
Boceto detallado de válvulas de bola DNOVA BV3131P(3pc)-FP-FF-ISO-H QT-NM-O2-380VAC-U1
B
Materiales de las piezas de las válvulas de bola DNOVA BV3131P(3pc)-FP-FF-ISO-H QT-NM-O2-380VAC-U1
| No. | Nombre | Material | Cantidad |
| 1 | Marco | Acero inoxidable 304/acero inoxidable 316 | 1 |
| 2 | Válvula de bola | S304/S316 | 1 |
| 3 | Tornillo | S201/S304 | 4-6 |
| 4 | tornillo | S201/S304 | 6-12 |
| 5 | Caza de focas | PTFE | 1 |
| 6 | Existencias | Acero inoxidable 304/acero inoxidable 316 | 1 |
| 7 | Sello | SS201 | 1 |
| 8 | Tapa | WCB/CF8/CF8M | 2 |
| 9 | Anillos de sillín | PTFE | 2 |
| 10 | Arandela de empuje | PTFE | 1 |
B
B
Características de los actuadores QT-NM-0-380VAC
| Modelo de propulsión eléctrica |
Esfuerzo de torsión, Nuevo Méjico |
Tiempo de ciclo, segundo |
Fuerza, Yo |
| QT-W (M)-005 380 V | 50 | 30 | 25 |
| QT-W (M)-010 380 V | 100 | 30 | 30 |
| QT-W (M)-015 380 V | 150 | 30 | 40 |
| QT-W (M)-020 380 V | 200 | 30 | 50 |
| QT-W (M)-030 380V | 300 | 30 | 60 |
| QT-W (M)-040 380 V | 400 | 30 | 90 |
| QT-W (M)-060 380 V | 600 | 30 | 120 |
| QT-W (M)-120 380V | 1200 | 30 | 180 |
| QT-W (M)-180 380V | 1800 | 30 | 250 |
| QT-W (M)-300 380 V | 3000 | 60 | 370 |
| QT-W (M)-500 380 V | 5000 | 60 | 550 |
B
B
| Modelo de propulsión eléctrica |
Actual, A |
Peso, kilogramo |
Tamaño de varilla cuadrada, mm |
| QT-W (M)-005 380 V | 0.35 | 7.6 | 17x17 |
| QT-W (M)-010 380 V | 0.48 | 7.8 | 17x17 |
| QT-W (M)-015 380 V | 0,55 | 8 | 17x17 |
| QT-W (M)-020 380 V | 0.65 | 12.7 | 22x22 |
| QT-W (M)-030 380V | 0,75 | 12.8 | 22x22 |
| QT-W (M)-040 380 V | 0,95 | 13 | 22x22 |
| QT-W (M)-060 380 V | 1,1 | 21.2 | 27x27 |
| QT-W (M)-120 380V | 1.3 | 23.2 | 27x27 |
| QT-W (M)-180 380V | 1.5 | 23.5 | 27x27 |
| QT-W (M)-300 380 V | 1.6 | 37.5 | 36x36 |
| QT-W (M)-500 380 V | 1.7 | 38 | 36x36 |
B
B
Diagrama de cableado del actuador QT-NM-0-380VAC
B
B
