How it works
Electric quarter-turn actuator
The number that matters
Max. medium temperature
200°C
The highest medium temperature this valve is rated for.
Construction
Parts and materials
Applications
Media and industries
- Agua
- Aire
- Productos derivados del petróleo
- Suministro de calor

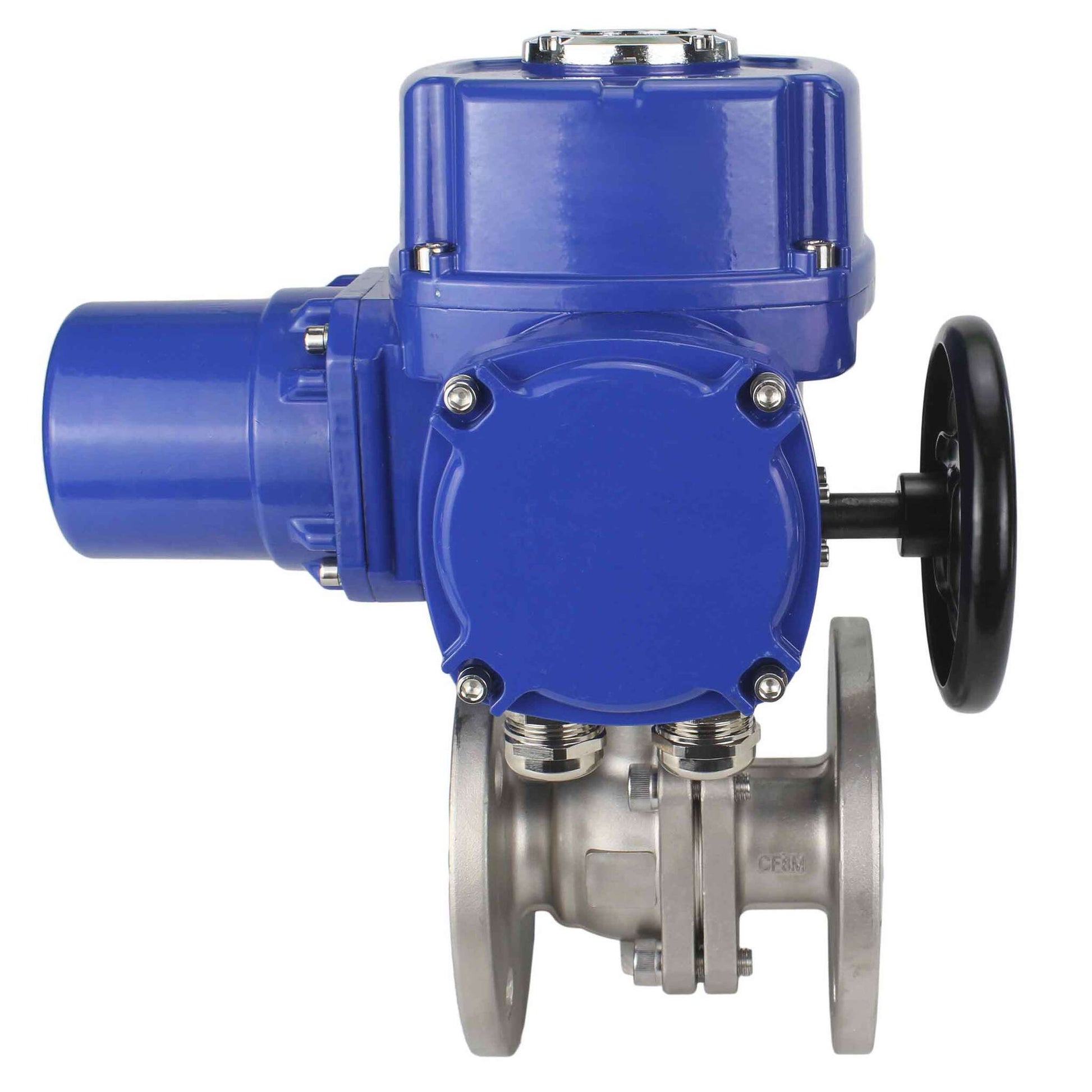

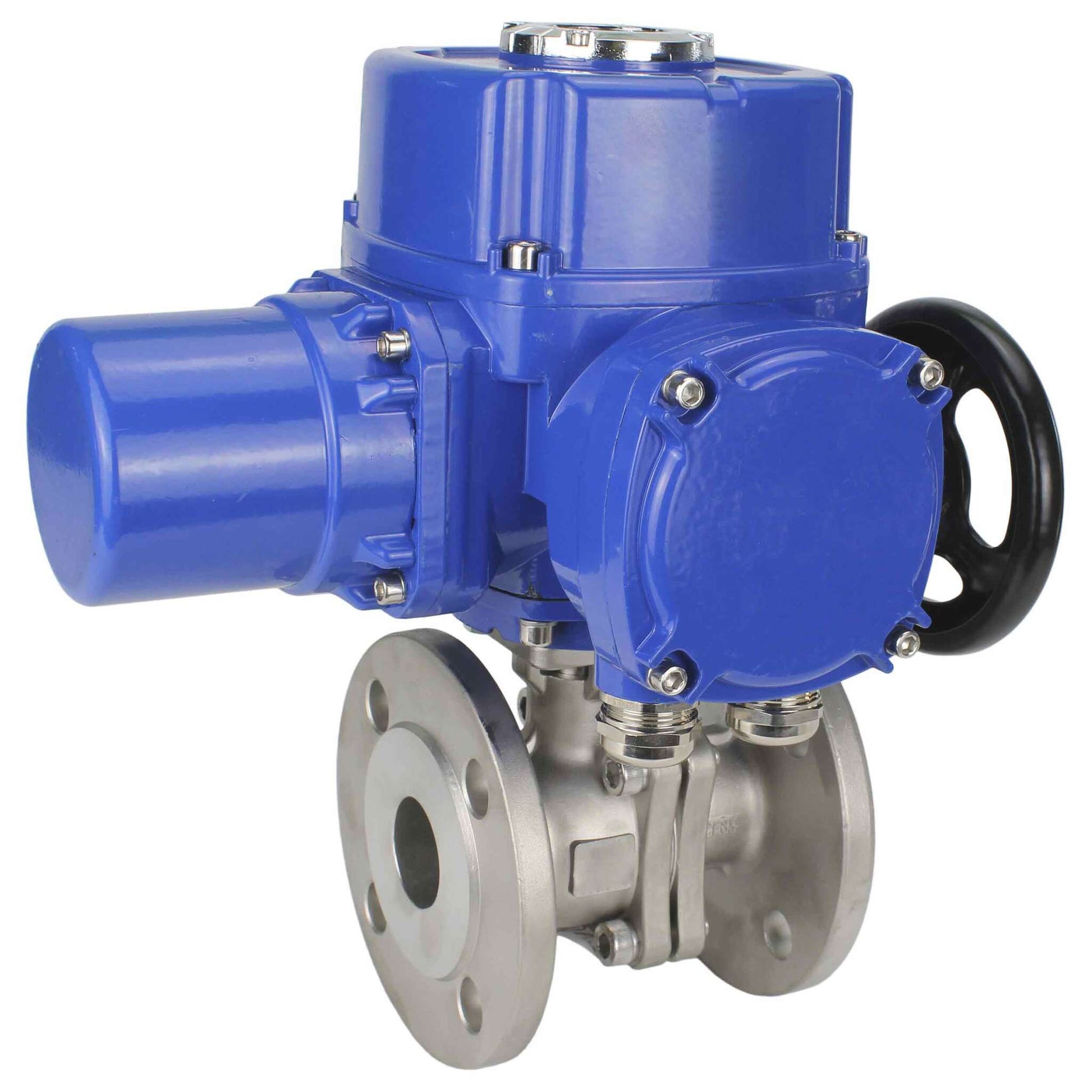

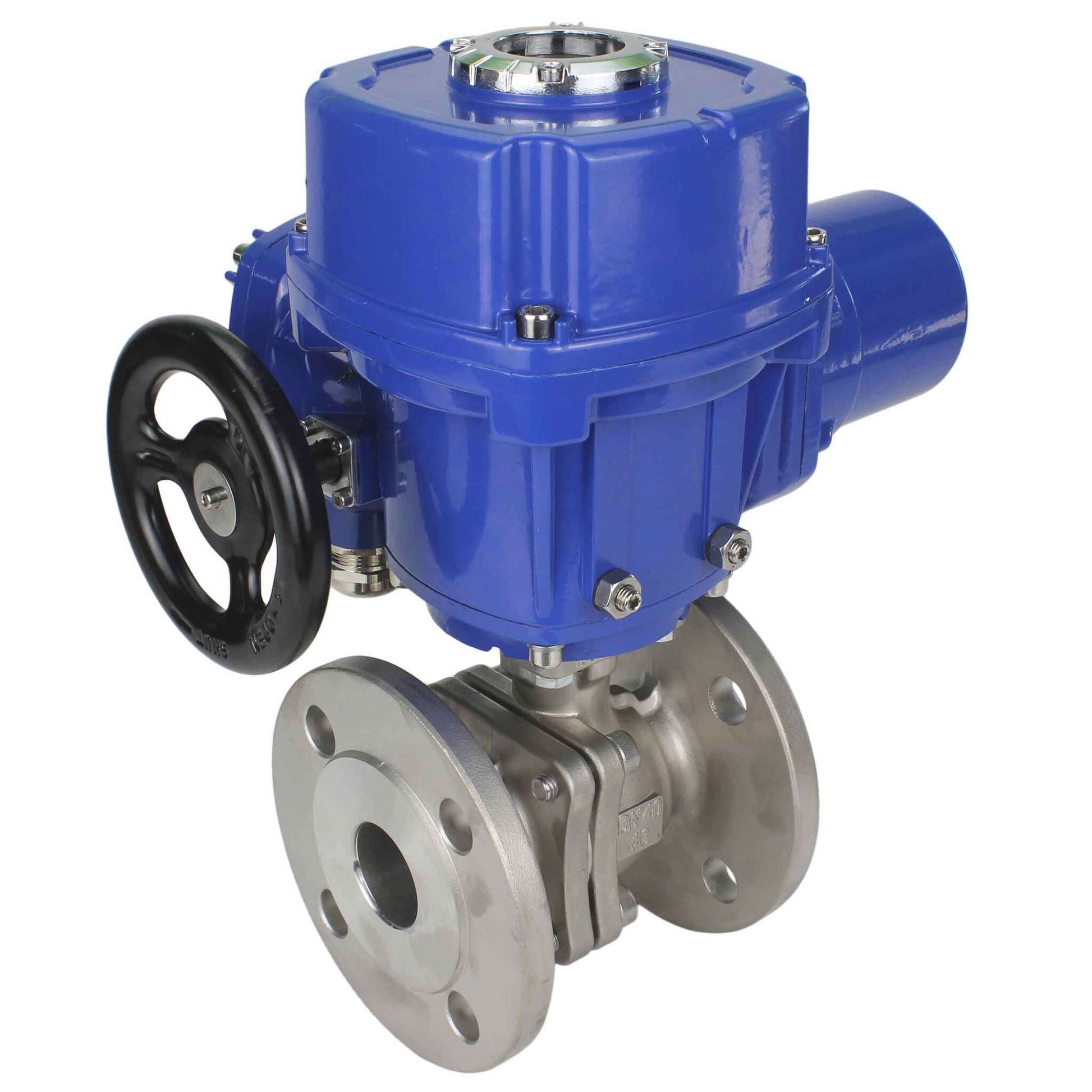

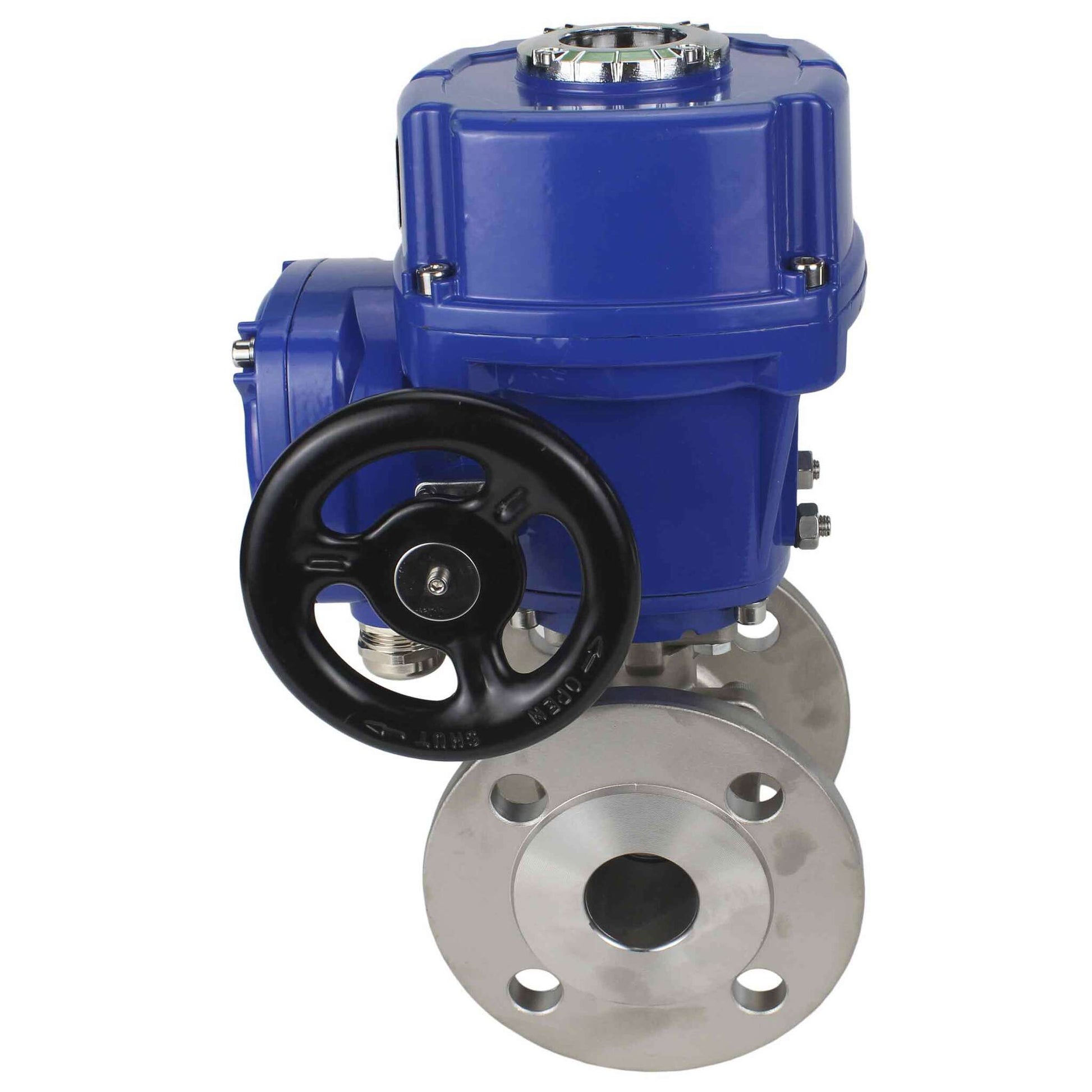

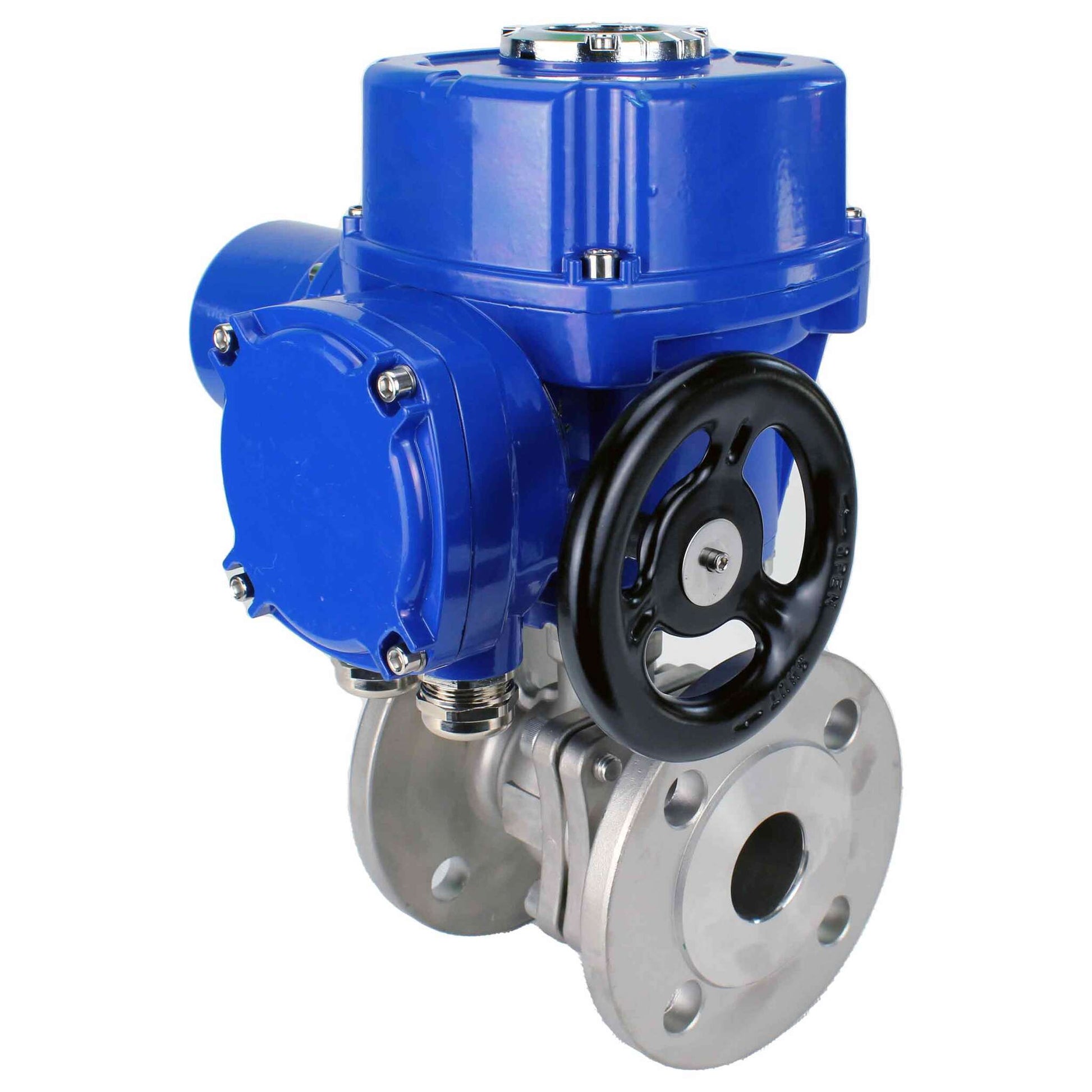

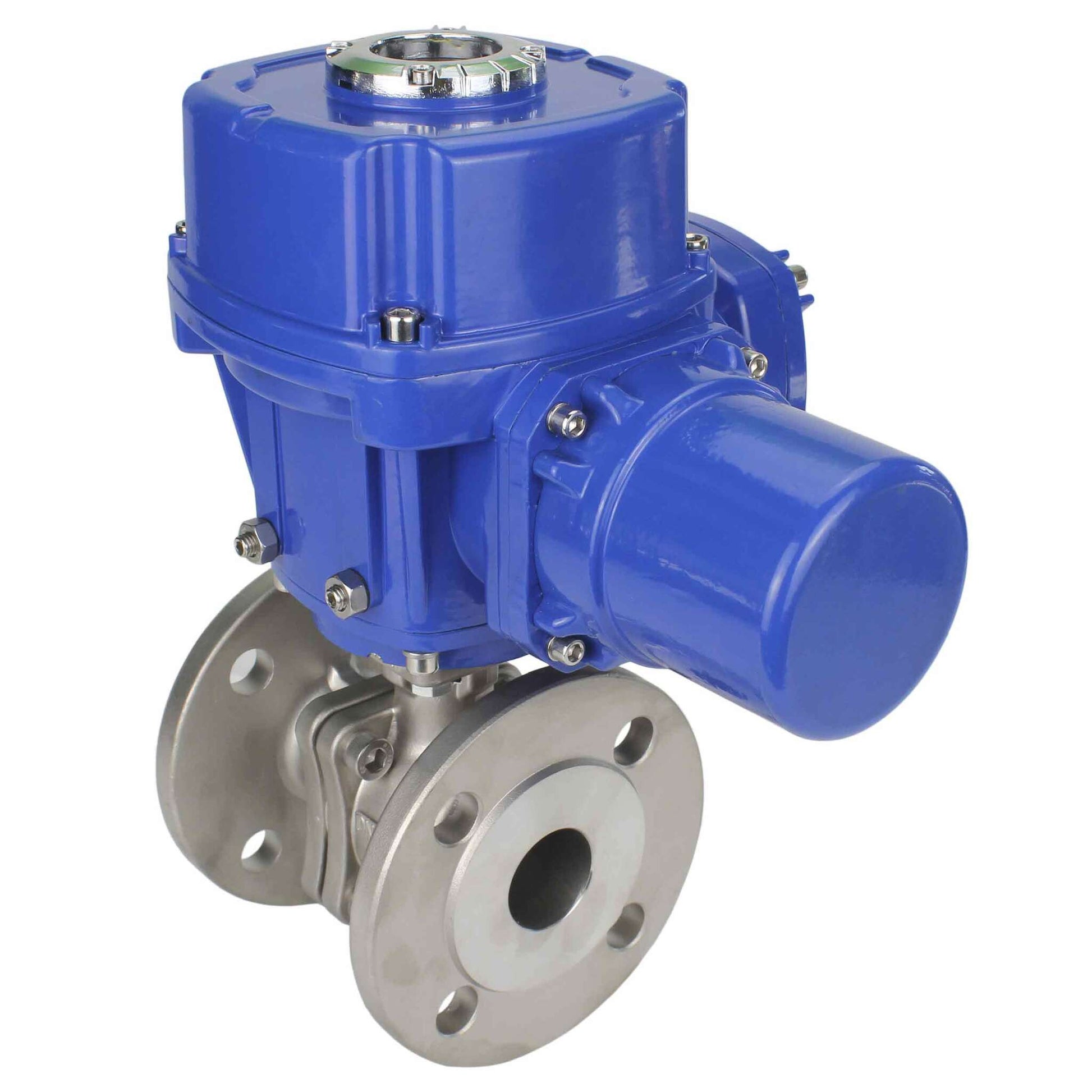

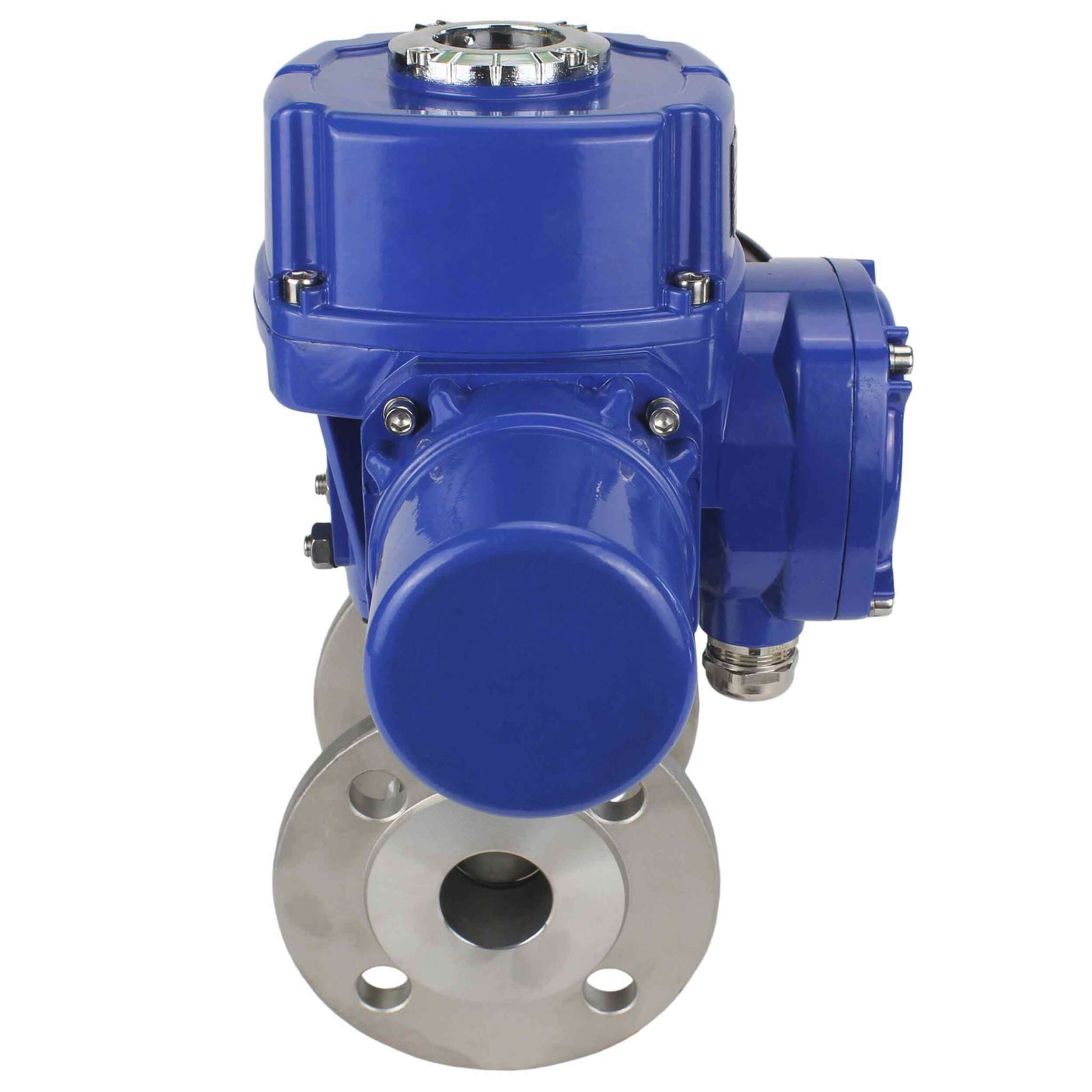

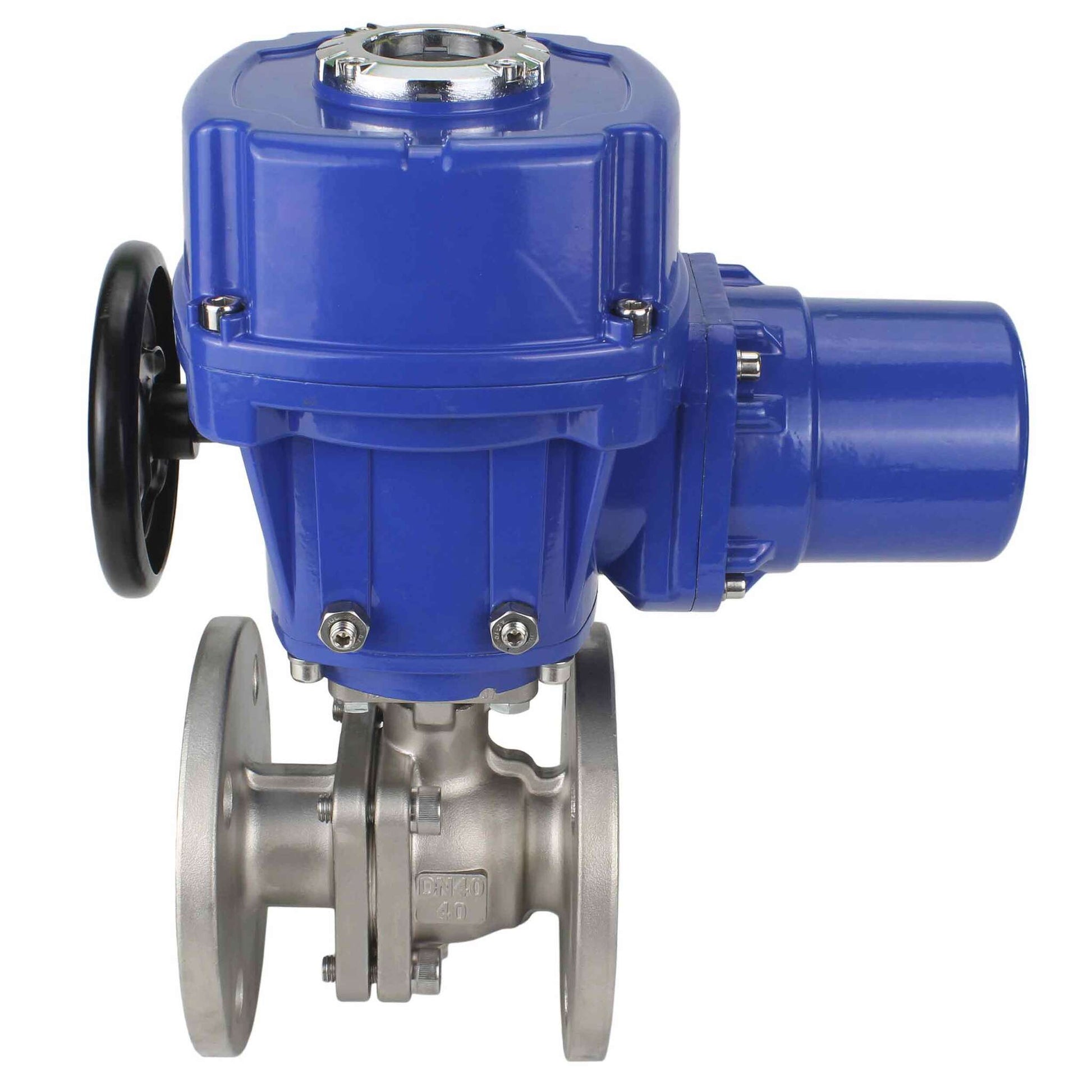

La válvula de bola de acero inoxidable DNOVA BVFP.316.200 se utiliza como válvula de cierre en sistemas de suministro de calor, agua, vapor, combustible y neumáticos con aire comprimido y gases neutros. Las válvulas de esta serie se pueden instalar en sistemas que transportan medios líquidos y gaseosos (agua, aceite, aceites, vapor, aire, alcoholes, glicol, etc.) que no sean agresivos para los materiales de la válvula. No se permite el uso de válvulas de bola como válvulas de control.
Los actuadores eléctricos de cuarto de vuelta están diseñados para el control remoto y local de la rotación de un elemento de cierre de 0° a 270°, como válvulas de bola, etc. Se utilizan ampliamente en diversos sectores de la economía nacional: en las industrias del gas, el petróleo, la metalurgia y la alimentación, así como en la vivienda y los servicios comunales. Los accionamientos eléctricos se instalan directamente en los accesorios de las tuberías. Las dimensiones de instalación cumplen con la norma internacional ISO 05211/DIN3337. Cuatro microinterruptores limitan el recorrido del eje de salida a las posiciones finales del elemento de operación de la válvula. Los accionamientos eléctricos están diseñados para funcionar en el modo nominal de corto plazo S2.
B
B
Datos técnicos de las válvulas de bola DNOVA BV3232P(2pc)-FP-F-ISO-H QT-NM-O2-380VAC-U1
| Diámetro nominal DN, mm | 15 – 300 |
| Presión nominal PN, MPa (kg/cm2) | 4.0 (40) / 1.6 (16) |
| Temperatura ambiente t, °C | De -40 a +200 |
| Entorno de trabajo |
Agua, vapor, productos derivados del petróleo y otros medios líquidos o gaseosos que sean neutros a los materiales utilizados |
| Conexión a la tubería | con brida |
| Paso de la pelota | paso completo sin constricción |
B
B
Boceto de válvulas de bola DNOVA BV3232P(2pc)-FP-F-ISO-H QT-NM-O2-380VAC-U1
B
Dimensiones generales y de instalación de las válvulas de bola DNOVA BV3232P(2pc)-FP-F-ISO-H QT-NM-O2-380VAC-U1
| DN | Modelo de unidad | Re, mm | Largo, mm | Mmm | L1, mm | Alto 1, mm |
| DN15 | QT-W(M)-005 | 95 | 114 | 50 | 215 | 281 |
| DN20 | QT-W(M)-005 | 104 | 120 | 55 | 215 | 281 |
| DN25 | QT-W(M)-005 | 113 | 125 | 60 | 215 | 281 |
| DN32 | QT-W(M)-005 | 139 | 130 | 65 | 215 | 281 |
| DN40 | QT-W(M)-005 | 149 | 140 | 70 | 215 | 281 |
| DN50 | QT-W(M)-010 | 165 | 150 | 80 | 215 | 281 |
| DN65 | QT-W(M)-010 | 185 | 170 | 95 | 215 | 281 |
| DN80 | QT-W(M)-010 | 200 | 180 | 105 | 215 | 281 |
| DN100 | QT-W(M)-020 | 221 | 190 | 120 | 270 | 276 |
| DN125 | QT-W(M)-030 | 250 | 325 | 177 | 270 | 276 |
| DN150 | QT-W(M)-060 | 286.5 | 345 | 194 | 311 | 300 |
| DN200 | QT-W(M)-120 | 340 | 400 | 215 | 311 | 300 |
| DN250 | QT-W(M)-120 | 410 | 450 | 215 | 311 | 300 |
| DN300 | QT-W(M)-300 | 460 | 500 | 215 | 325 | 360 |
B
B
Boceto detallado de válvulas de bola DNOVA BV3232P(2pc)-FP-F-ISO-H QT-NM-O2-380VAC-U1
B
Materiales de las piezas de las válvulas de bola DNOVA BV3232P(2pc)-FP-F-ISO-H QT-NM-O2-380VAC-U1
| No. | Nombre | Material |
| 1.3 | Cuerpo, pelota | Acero inoxidable SS 316 |
| 2 | Sello de bola | RPTFE |
| 4,6,12 | Perno, tuerca | Acero inoxidable SS 304 |
| 5 | Caza de focas | PTFE |
| 7.8 | Tubo de ramificación, varilla | Acero inoxidable SS 316 |
| 9 | Sello | PTFE |
| 10 | Sello de varilla | PTFE |
| 11 | Sella, cierra | Acero inoxidable SS 304 |
B
B
Características de los actuadores QT-NM-0-380VAC
| Modelo de propulsión eléctrica |
Esfuerzo de torsión, Nuevo Méjico |
Tiempo de ciclo, segundo |
Fuerza, O |
| QT-W (M)-005 380 V | 50 | 30 | 25 |
| QT-W (M)-010 380 V | 100 | 30 | 30 |
| QT-W (M)-015 380 V | 150 | 30 | 40 |
| QT-W (M)-020 380 V | 200 | 30 | 50 |
| QT-W (M)-030 380V | 300 | 30 | 60 |
| QT-W (M)-040 380 V | 400 | 30 | 90 |
| QT-W (M)-060 380 V | 600 | 30 | 120 |
| QT-W (M)-120 380V | 1200 | 30 | 180 |
| QT-W (M)-180 380V | 1800 | 30 | 250 |
| QT-W (M)-300 380 V | 3000 | 60 | 370 |
| QT-W (M)-500 380 V | 5000 | 60 | 550 |
B
B
| Modelo de propulsión eléctrica |
Actual, A |
Peso, kilogramo |
Tamaño de varilla cuadrada, mm |
| QT-W (M)-005 380 V | 0.35 | 7.6 | 17x17 |
| QT-W (M)-010 380 V | 0.48 | 7.8 | 17x17 |
| QT-W (M)-015 380 V | 0,55 | 8 | 17x17 |
| QT-W (M)-020 380 V | 0.65 | 12.7 | 22x22 |
| QT-W (M)-030 380V | 0,75 | 12.8 | 22x22 |
| QT-W (M)-040 380 V | 0,95 | 13 | 22x22 |
| QT-W (M)-060 380 V | 1,1 | 21.2 | 27x27 |
| QT-W (M)-120 380V | 1.3 | 23.2 | 27x27 |
| QT-W (M)-180 380V | 1.5 | 23.5 | 27x27 |
| QT-W (M)-300 380 V | 1.6 | 37.5 | 36x36 |
| QT-W (M)-500 380 V | 1.7 | 38 | 36x36 |
B
B
Diagrama de cableado del actuador QT-NM-0-380VAC
- Port opening
- Puerto completo
- Body material
- Acero inoxidable AISI 316
- Material ball
- Acero inoxidable AISI 316
- Material ball seal
- PTFE
- Maximum allowable temperature
- 200 °C
- Connection type
- Con bridas
- Control type
- Actuador eléctrico
- Operating environment
- Agua, Aire y Productos derivados del petróleo
- Applications
- Suministro de calor
- Voltage
- 220 V
- Actuator cycle time
- años 30
- Explosion-proof
- Sí
- Torque
- 50 Nm
- Electropneumatic positioner
- Actuador eléctrico
- Type of electric actuator
- cuarto de vuelta
- Control signal
- ENCENDIDO/APAGADO
- Rated current consumption
- 0,35 A
- Power consumption
- 25 vatios
- Country of origin
- Porcelana
