Descripción

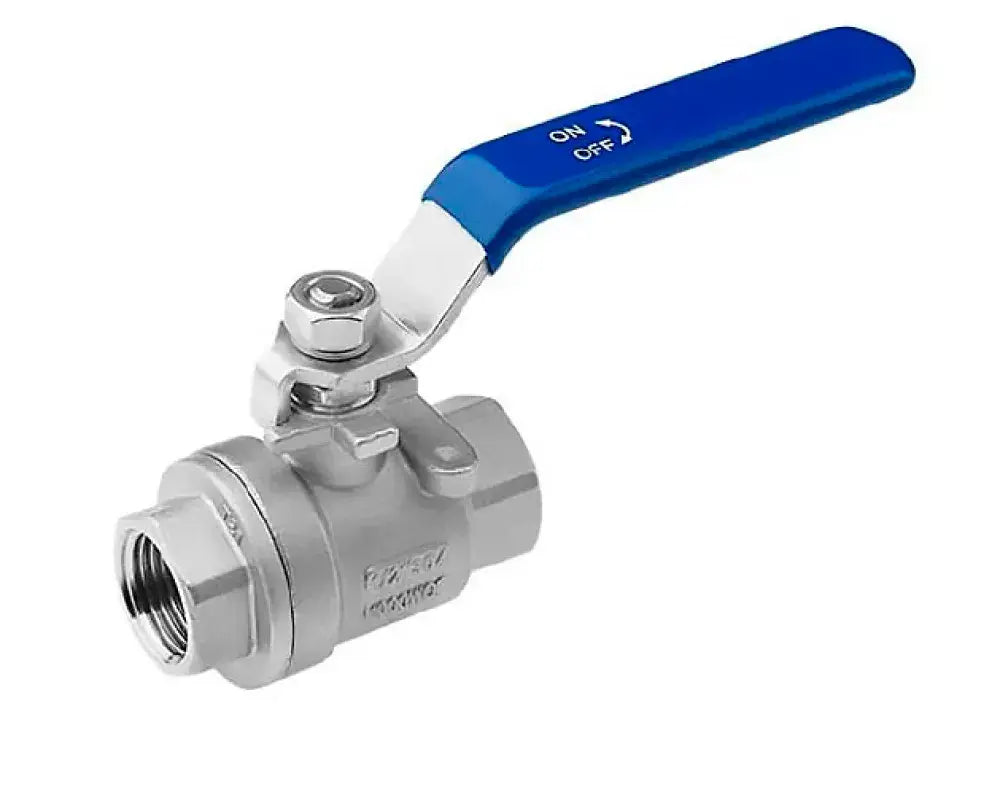

La válvula de bola se utiliza como válvula de cierre en sistemas de calefacción, suministro de agua, vapor, combustible y neumáticos con aire comprimido y gases neutros. Las válvulas de esta serie se pueden instalar en sistemas que transportan medios líquidos y gaseosos (agua, aceite, aceites, vapor, aire, alcoholes, glicol, etc.) que no sean agresivos para los materiales de la válvula.
El flujo de trabajo se cierra mediante un elemento de bloqueo, que consiste en una bola con un orificio cilíndrico pasante. La bola gira sobre su eje mediante una manija montada en el cuerpo. Para cerrar completamente el flujo, basta con girarla 90 grados.
B
B
Parámetros principales de la válvula de bola DNOVA BV3232P(2pc)-FP-TH DN8-50 Ru140 acero inoxidable 316, sello - PTFE, paso total, roscado, con manija:
| Diámetro nominal DN, mm | 8-50 |
| Presión nominal PN, bar | 140 |
| Temperatura del entorno de trabajo t, °C | de -25 a +180 |
| Entorno de trabajo | Agua, vapor, productos derivados del petróleo y otros medios líquidos o gaseosos que sean neutros para los materiales del grifo. |
| Conexión a la tubería | Roscado BSPP |
| Tipo de sección de flujo | paso completo |
| Tipo de control | manual (mango) |
| Áreas de aplicación |
sistemas de calefacción y suministro de agua, tuberías industriales |
| Vida útil, años | 10 |
B
B
Características técnicas de las válvulas de bola DNOVA BV3232P(2pc)-FP-TH DN8-50 Ru140 acero inoxidable 316, junta - PTFE, paso total, roscada, con maneta:
| Tamaño | Du8 | Du10 | Du15 | Du20 | Du25 | Du32 | Du40 | Du50 |
| Coeficiente de caudal Kv, m3/h | 10 | 10 | 18 | 38 | 75 | 83 | 130 | 205 |
B
B
Boceto de válvulas de bola DNOVA BV3232P(2pc)-FP-TH Du8-50 Ru140 acero inoxidable 316, sello - PTFE, paso total, roscado, con manija:
Válvulas de bola DNOVA BV3232P(2pc)-FP-TH DN8-50 Ru140 acero inoxidable 316, sellado - PTFE, paso total, roscado, con manija:
| Tamaño | Dimensiones, mm | Peso, kg | |||
| d | H | mi | Yo | ||
| Du8 | 8 | 45 | 100 | 61 | 0,25 |
| Du10 | 10 | 45 | 100 | 61 | 0,24 |
| Du15 | 15 | 55 | 110 | 64 | 0.32 |
| Du20 | 20 | 65 | 120 | 72 | 0.6 |
| Du25 | 25 | 70 | 130 | 84 | 0.88 |
| Du32 | 32 | 80 | 150 | 94 | 1.22 |
| Du40 | 38 | 90 | 160 | 110 | 1.8 |
| Du50 | 49 | 95 | 180 | 123 | 2.7 |
B
B
Esquema de material de válvulas de bola DNOVA BV3232P(2pc)-FP-TH DN8-50 Ru140 acero inoxidable 316, sello - PTFE, paso total, roscado, con manija:
Materiales de las piezas de la válvula de bola DNOVA BV3232P(2pc)-FP-TH Du8-50 Ru140 acero inoxidable 316, junta - PTFE, paso total, roscada, con manija:
| N.º de artículo | Nombre de la pieza | Material |
| 1 | Marco | acero inoxidable SS316 |
| 2 | Pelota | acero inoxidable SS316 |
| 3 | Caza de focas | PTFE + 25% grafito |
| 4 | Almohadilla | PTFE |
| 5 | Carcasa de conexión | acero inoxidable SS316 |
| 6 | Junta de empuje | PTFE |
| 7 | Relleno | PTFE |
| 8 | Tuerca de empaque | acero inoxidable SS304 |
| 9 | Palanca | acero inoxidable SS201 + PVC |
| 10 | Existencias | acero inoxidable SS316 |
| 11 | Esponja de alambre | acero inoxidable SS304 |
| 12 | tornillo | acero inoxidable SS304 |
