Descripción
Una válvula de bola de acero inoxidable es un dispositivo fiable y versátil para controlar el flujo de líquidos y gases en diversos sectores industriales. Fabricada en acero inoxidable resistente a la corrosión, posee una alta resistencia y soporta altas temperaturas y presiones. Las válvulas de bola son fáciles de operar, proporcionan un sellado seguro y minimizan el riesgo de fugas, lo que las convierte en la opción ideal para la industria del petróleo y el gas, plantas de tratamiento de agua, la industria alimentaria y otras áreas donde se requiere una válvula fiable y duradera para regular el flujo de sustancias.

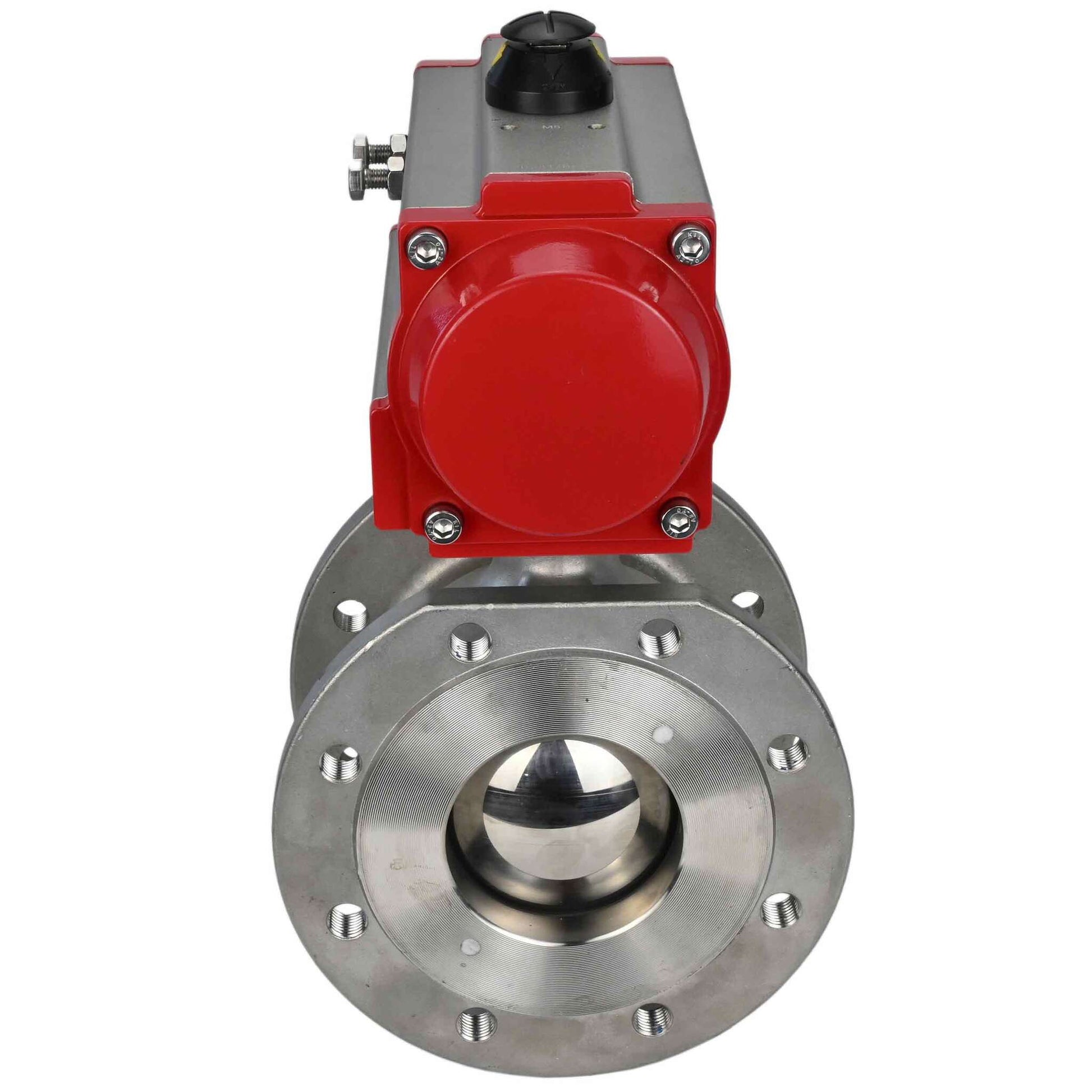

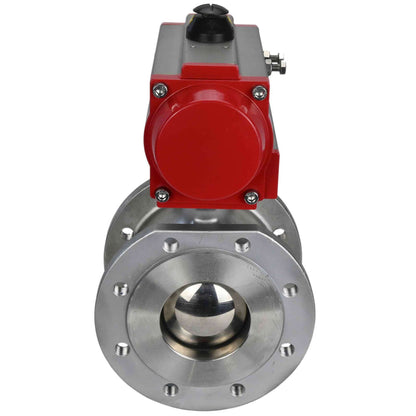

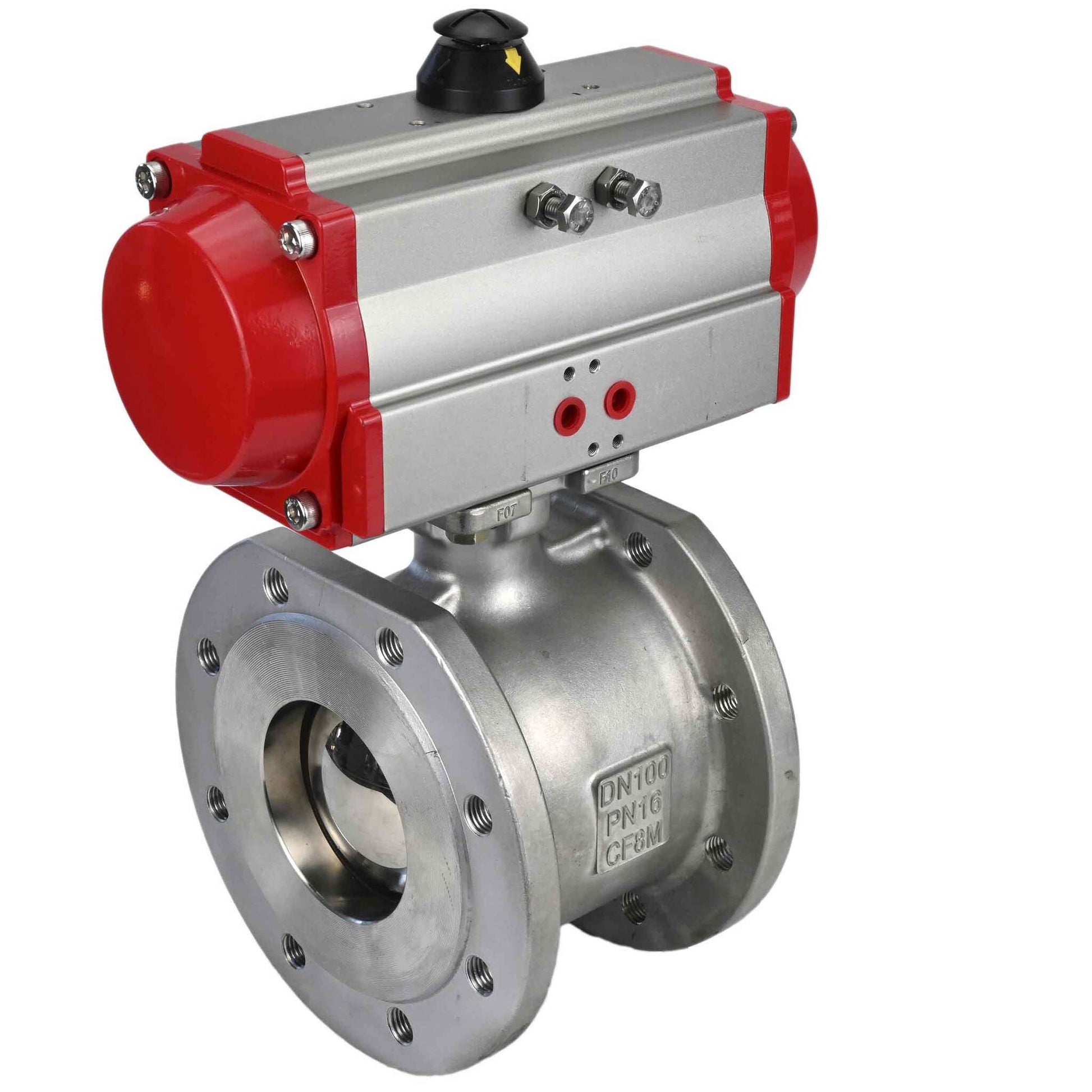

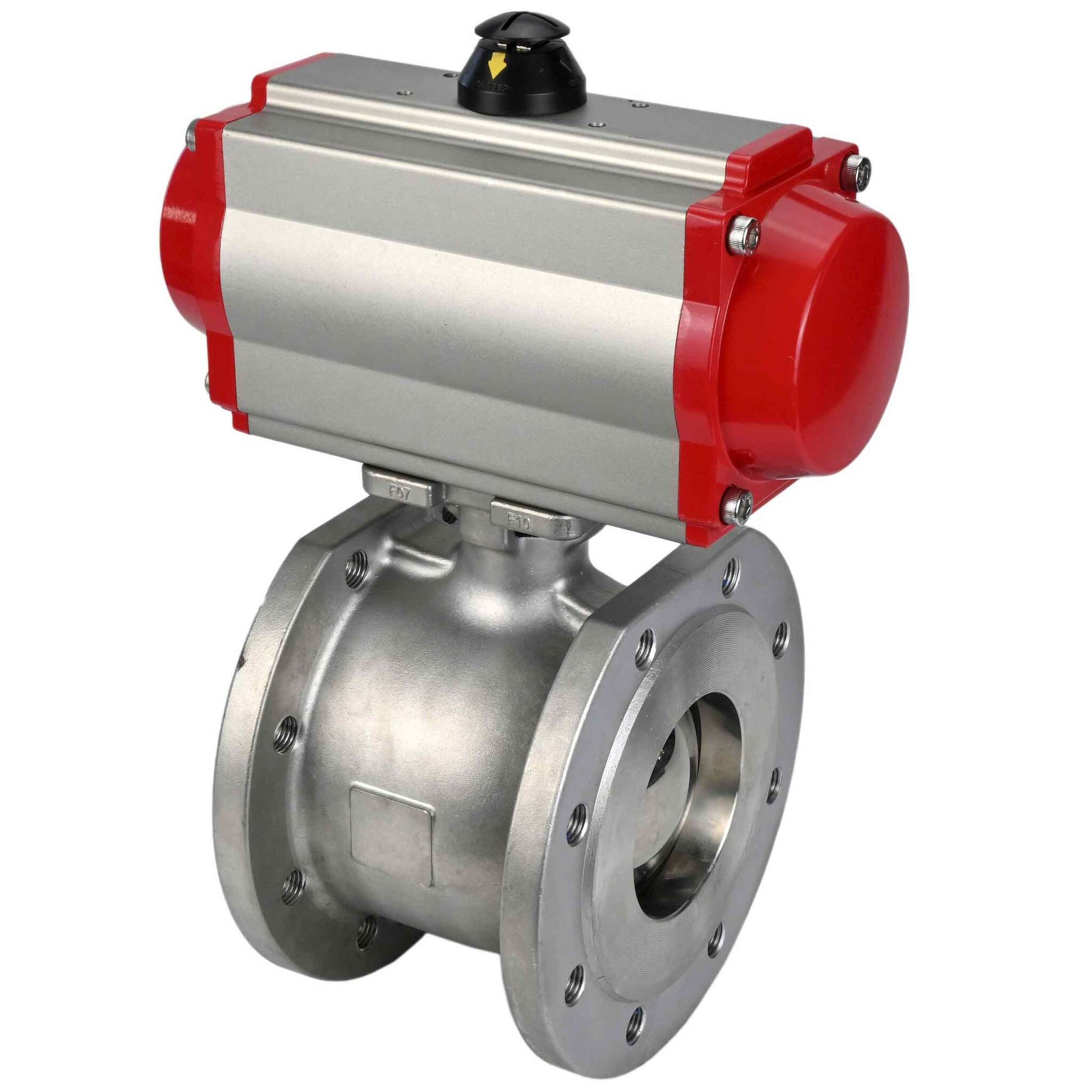

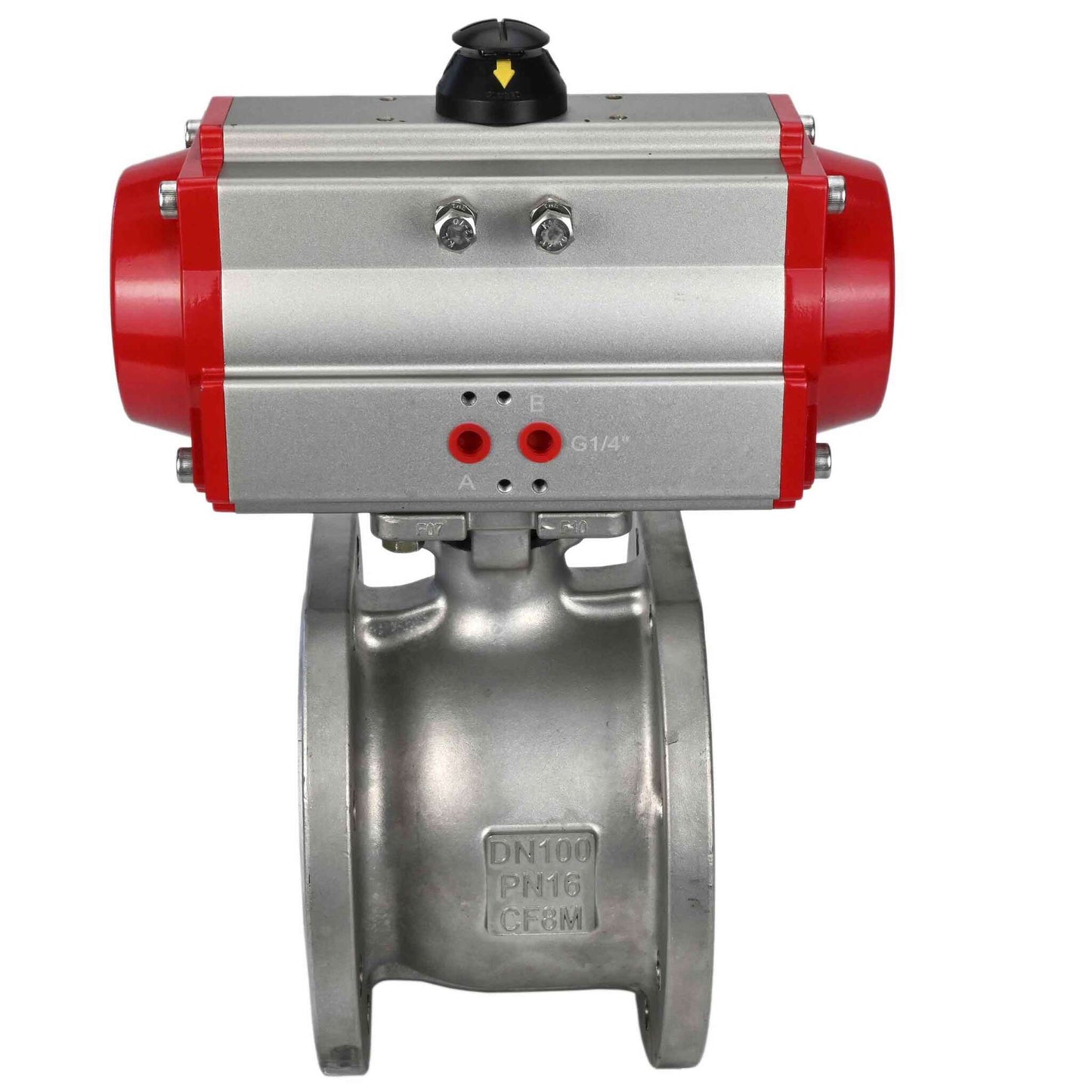

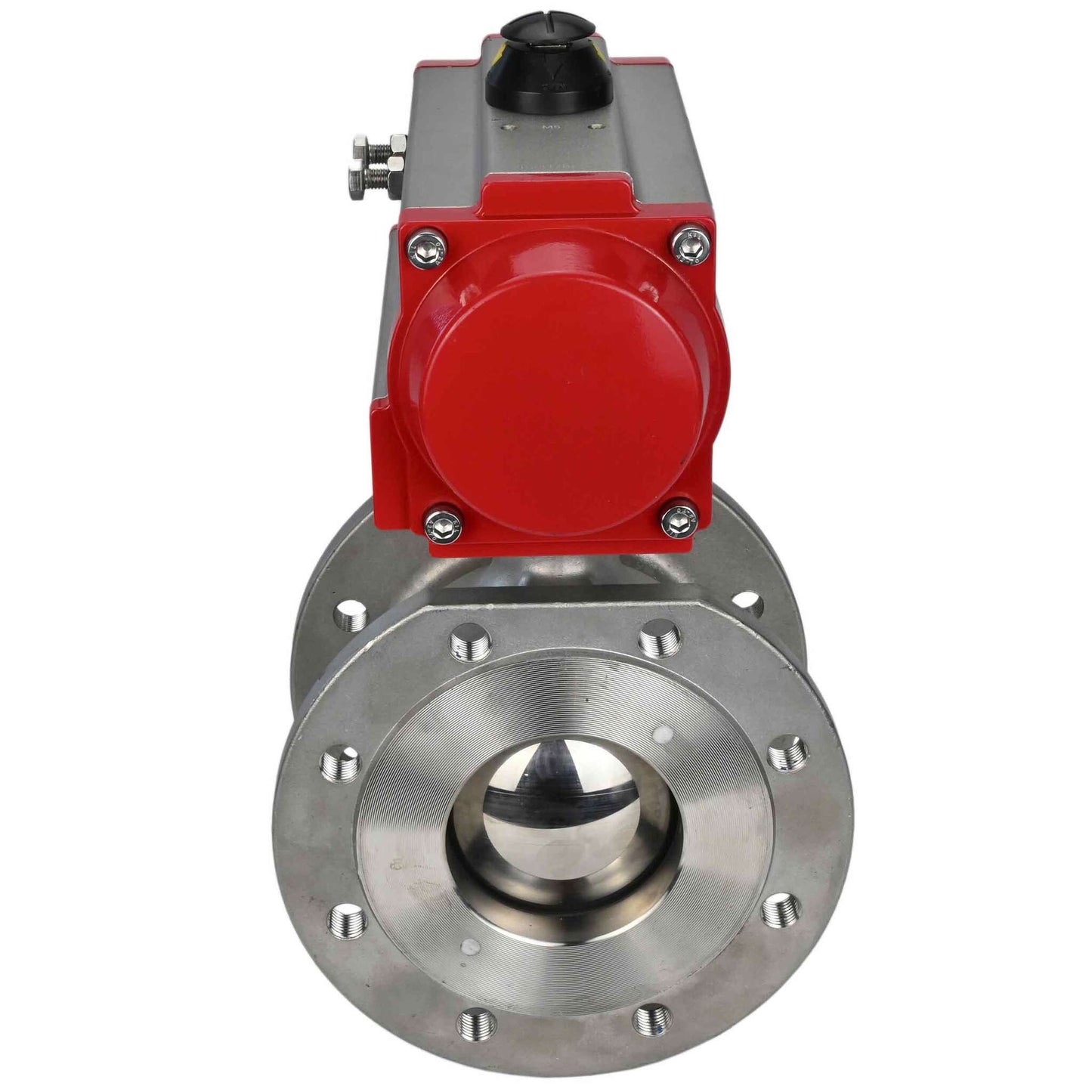

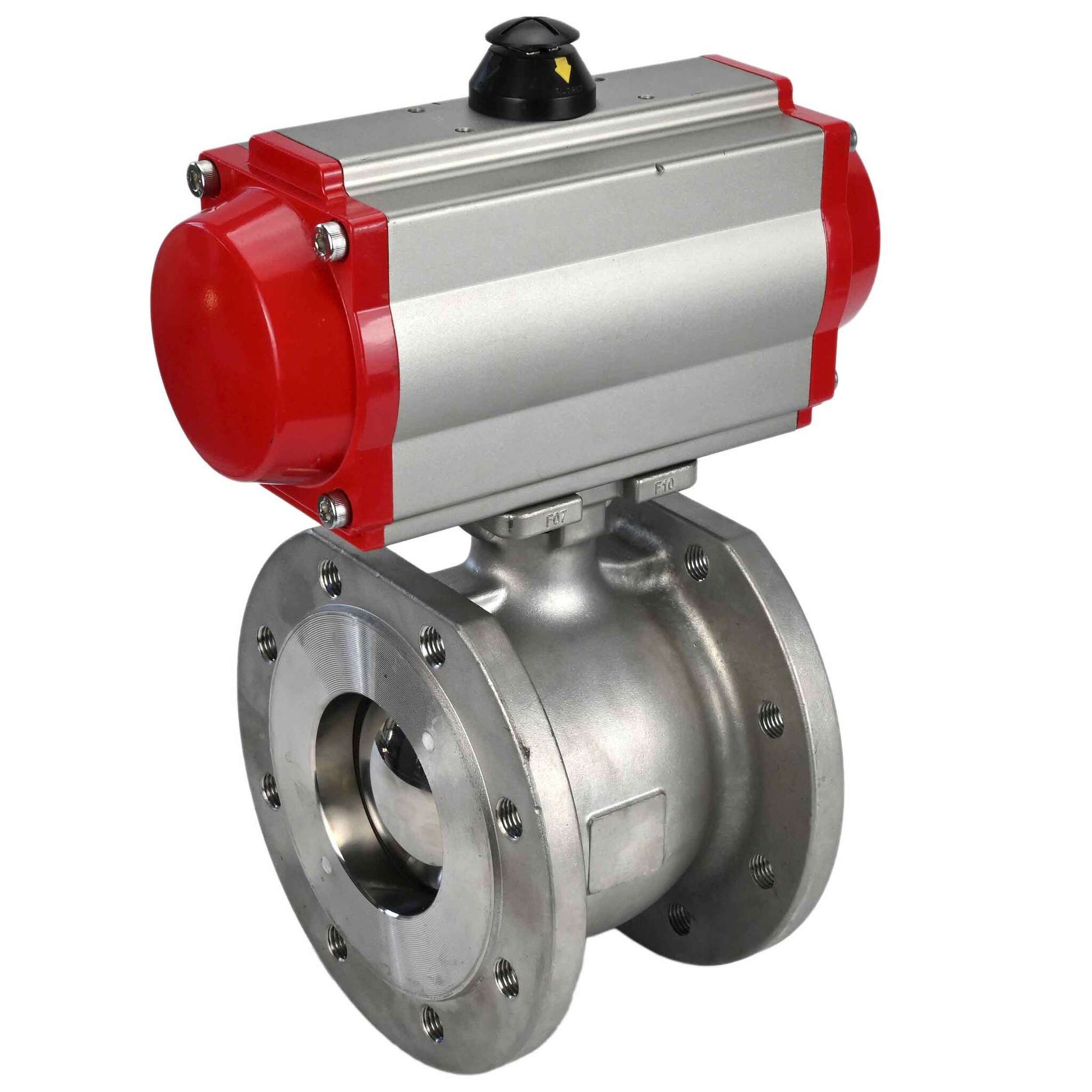

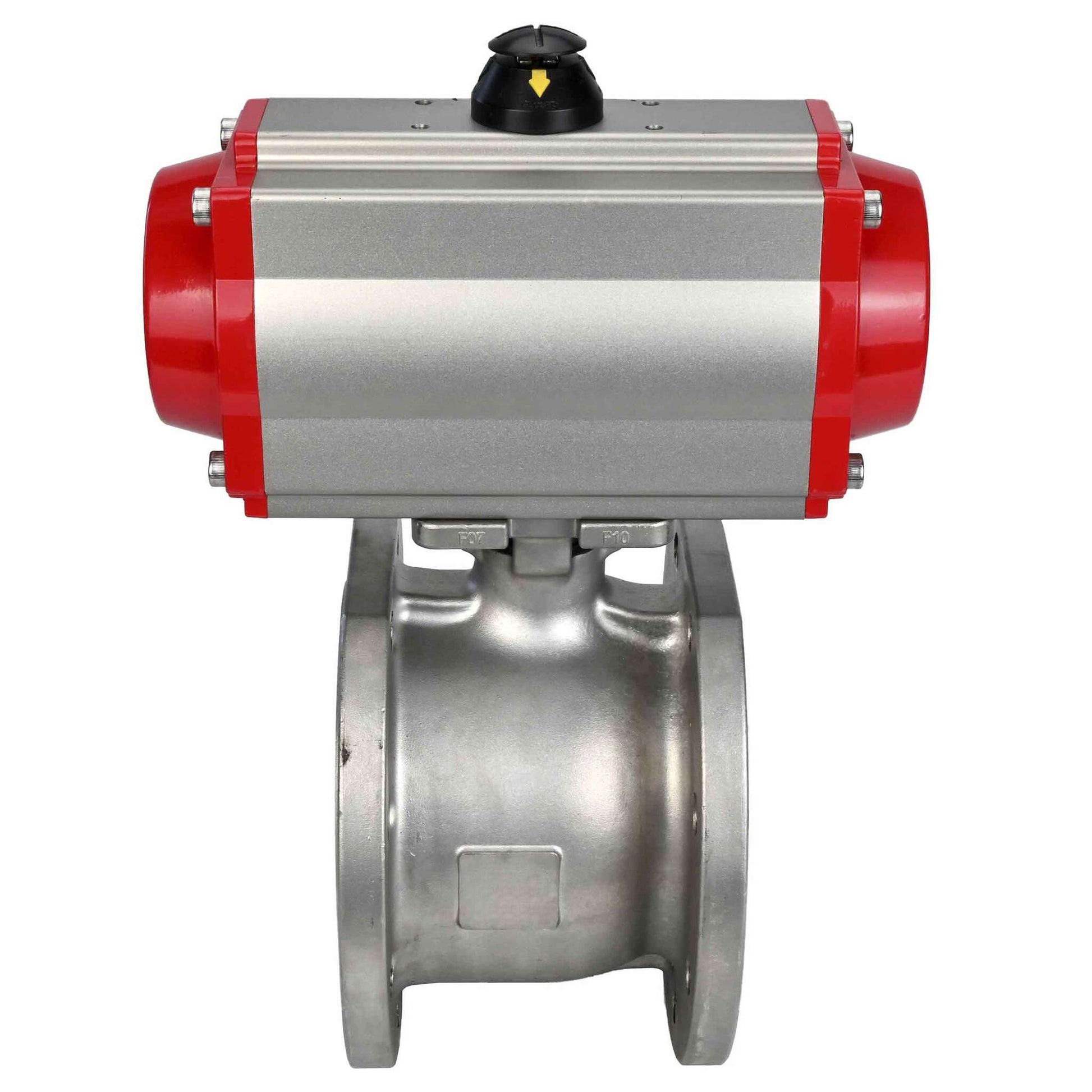

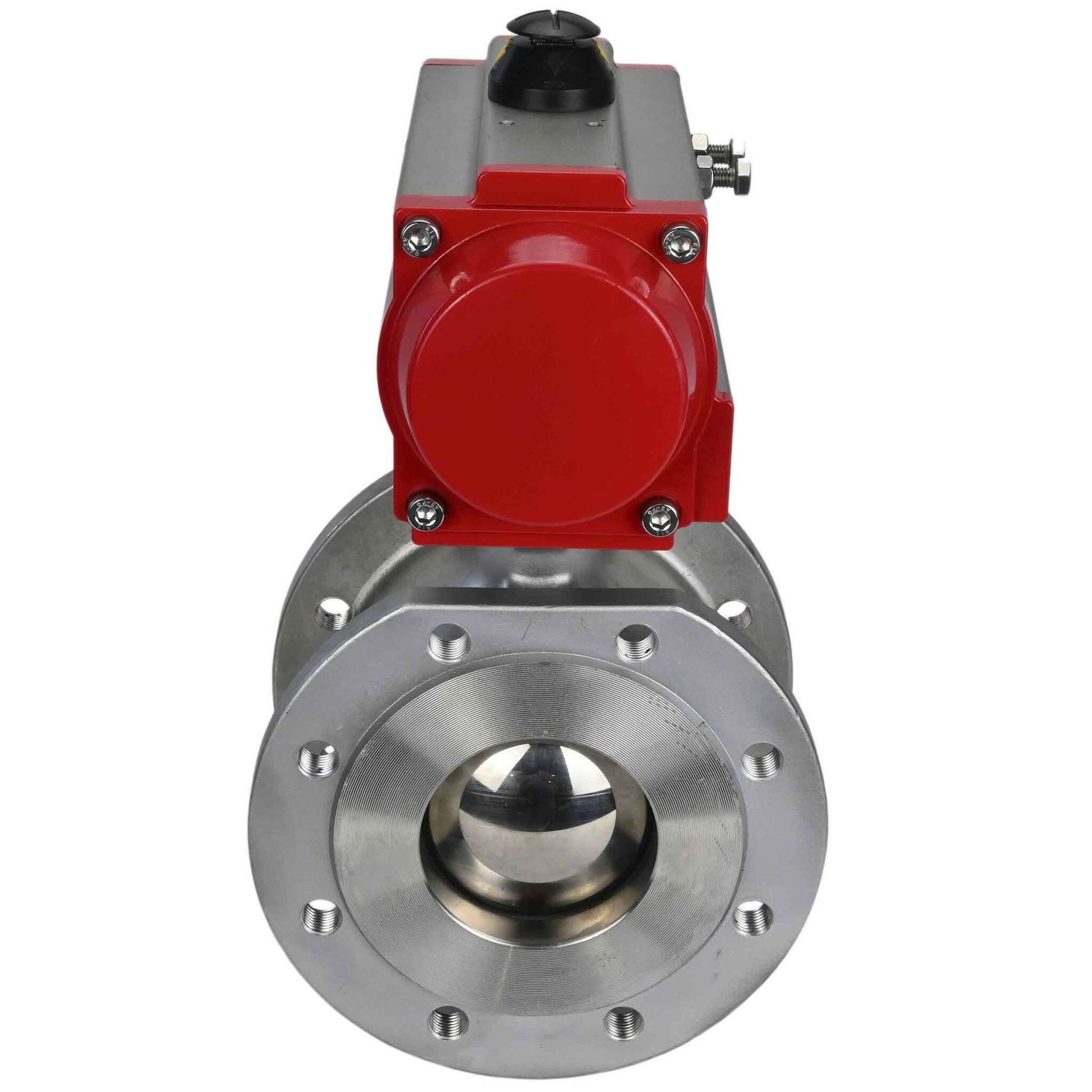

La válvula de bola DNOVA-BV3232P-FP-Fb-ISO-H PA-DA de doble efecto DN32 Ru16 se utiliza como válvula de cierre en sistemas de suministro de calor, sistemas de suministro de agua, en sistemas de vapor, combustible y neumáticos con aire comprimido y gases neutros.
Las válvulas de esta serie se pueden instalar en sistemas que transportan medios líquidos y gaseosos (agua, aceite, aceites, vapor, aire, alcoholes, glicol, etc.), sin dañar los materiales de la válvula. No se permite el uso de válvulas de bola como válvulas de regulación.
El actuador neumático DNOVA PA-DA-065, de doble efecto, está diseñado para automatizar el control de válvulas industriales. Ofrece un rango de ajuste de 5° cuando el vástago de la válvula gira 90°. Todas las piezas internas y externas del actuador neumático cuentan con un recubrimiento anticorrosivo. El cuerpo del actuador neumático está equipado con un distribuidor neumático y está diseñado para cambiar la dirección, iniciar y detener el flujo de aire comprimido en el sistema neumático según la acción de control externa.
B
B
Materiales
| N.º de artículo | Detalles | Material |
| 1 | tornillo | Acero 304 |
| 2 | Palanca | Acero 201+PVC |
| 3 | Arandela | Acero 304 |
| 4 | Anillo de retención | Acero 304 |
| 5 | Arandela de empuje | Acero 304 |
| 6 | Arandela de sello de aceite | Acero 304 |
| 7 | Sello | PTFE |
| 8 | Junta de empuje | PTFE |
| 9 | Existencias | Acero 316 |
| 10 | gorra de béisbol | Acero 316 |
| 11 | Pelota | Acero 316 |
| 12 | Sello de bola | PTFE |
| 13 | Almohadilla | PTFE |
| 14 | Marco | Acero 316 |
B
B
Parámetros y esquema de conexión del actuador neumático DNOVA:
- Tipo de actuador neumático - doble efecto
- Presión de trabajo del accionamiento neumático: 6,0 bar
- Ángulo de rotación de la unidad: 90°
- Rango de ajuste de la transmisión: 5 °
- País de origen: China
- Entorno operativo: interior y exterior
- Indicador de posición - abierto/cerrado
- Recubrimiento - Todas las piezas internas y externas tienen un recubrimiento anticorrosión.
B
B
B
B
Diseño de actuador neumático DNOVA:
| No. | Nombre | Material | Cantidad |
| 1 | Marco | aluminio extruido | 1 |
| 2 | Tapones laterales | aluminio fundido | 2 |
| 3 | Engranaje | acero inoxidable | 1 |
| 4 | Pistón | acero/aluminio | 2 |
| 5 | Tapones | acero inoxidable | 8 |
| 6 | Anillo de pistón | NBR | 2 |
| 7 | Ballestas | acero para resortes | 0-12 |
| 8 | Cojinete de pistón | plástico de ingeniería | 2 |
| 9 | Anillo de pistón | NBR | 2 |
| 10 | Enchufar | NBR | 2 |
| 11 | Anillo de empuje | plástico de ingeniería | 2 |
| 12 | Anillo | plástico de ingeniería | 1 |
| 13 | Arandela | acero inoxidable | 1 |
| 14 | Abrazadera de resorte | acero inoxidable | 2 |
| 15 | Indicador | plástico | 1 |
| 16 | Carcasa del indicador | plástico | 1 |
| 17 | Cojinete | plástico de ingeniería | 1 |
| 18 | Leva | acero | 1 |
| 19 | Cojinete | NBR | 1 |
| 20 | Cojinete | plástico de ingeniería | 1 |
| 21 | Cojinete | plástico de ingeniería | 1 |
| 22 | Anillo de sellado | NBR | 2 |
| 23 | Anillo de sellado | NBR | 2 |
| 24 | Cojinete | acero inoxidable | 2 |
| 25 | Tuerca de ajuste | acero inoxidable | 2 |
| 26 | Tornillo de ajuste | acero inoxidable | 2 |
| 27 | Manga | aluminio | 2 |
B
B
B
B
Pasaportes y certificados
Ficha técnica del actuador neumático de doble efecto con resortes de retorno DNOVA DA/SA-xxx
