Descripción

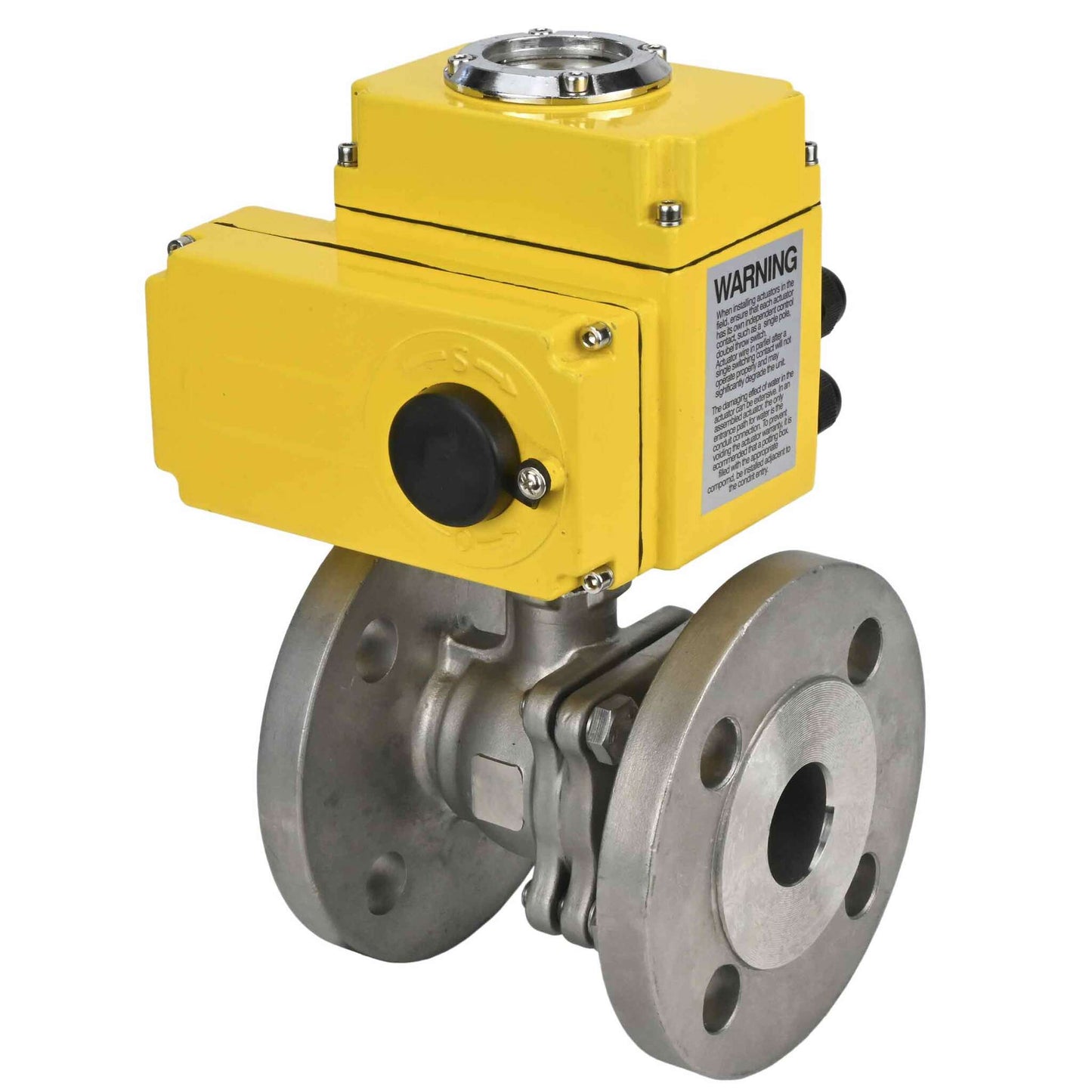

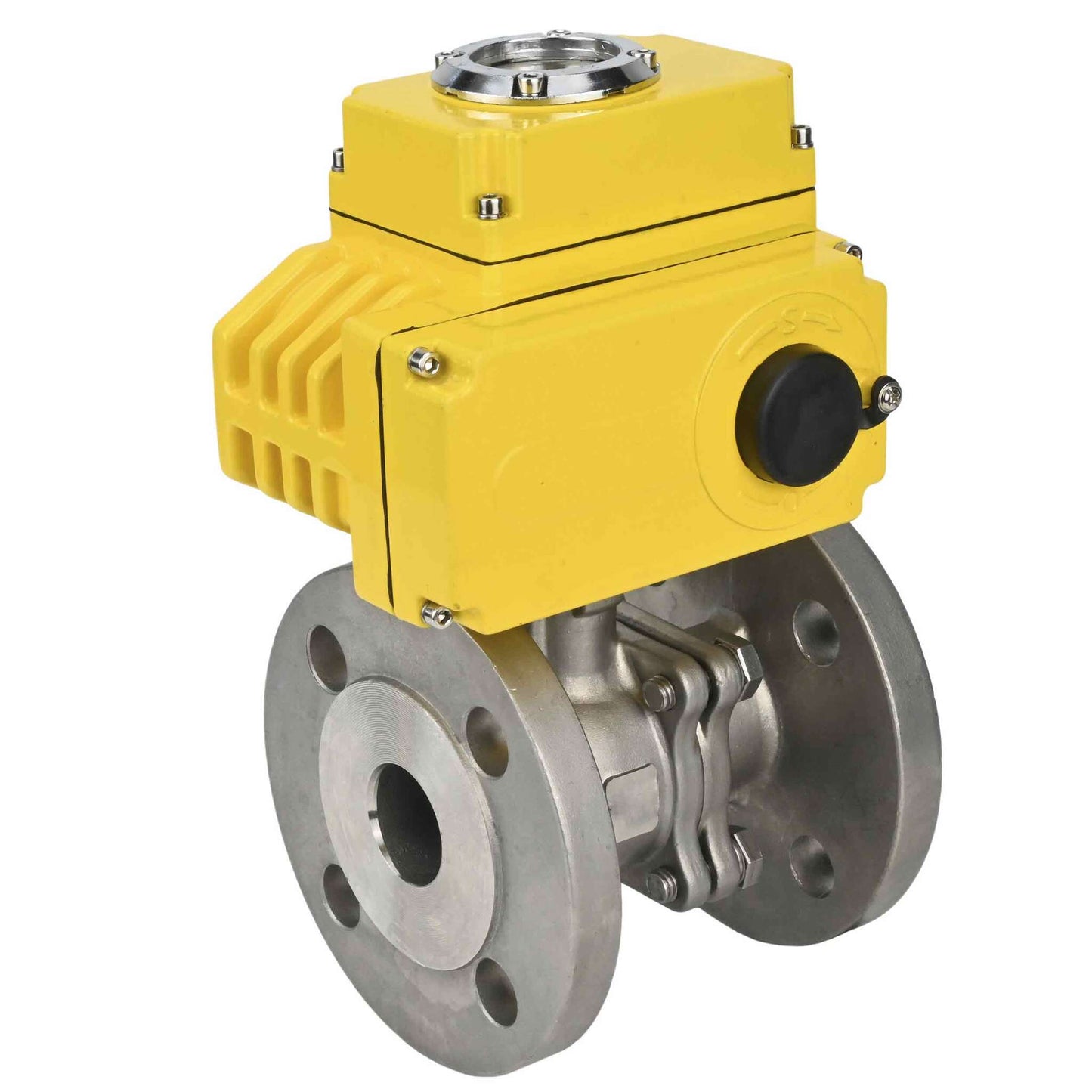

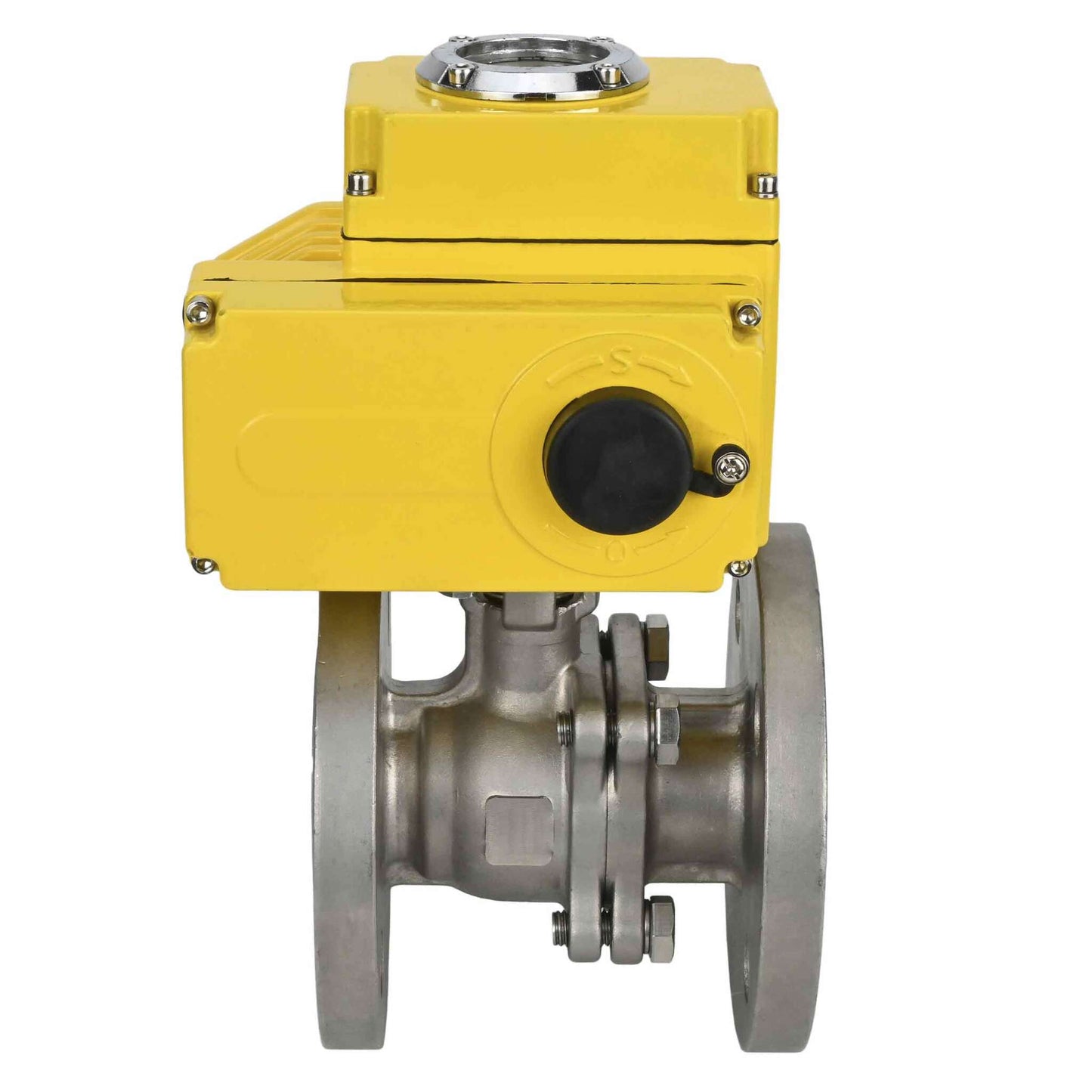

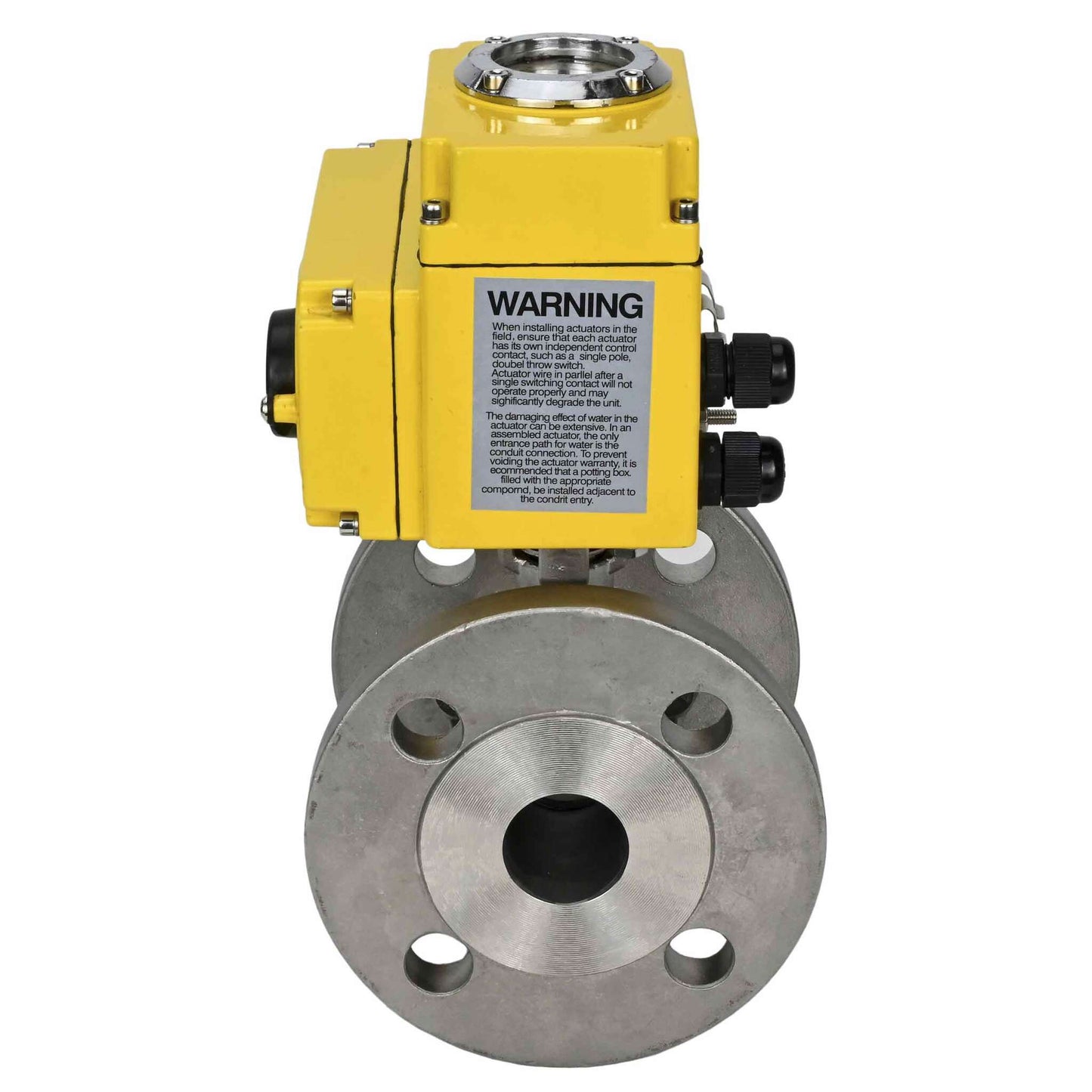

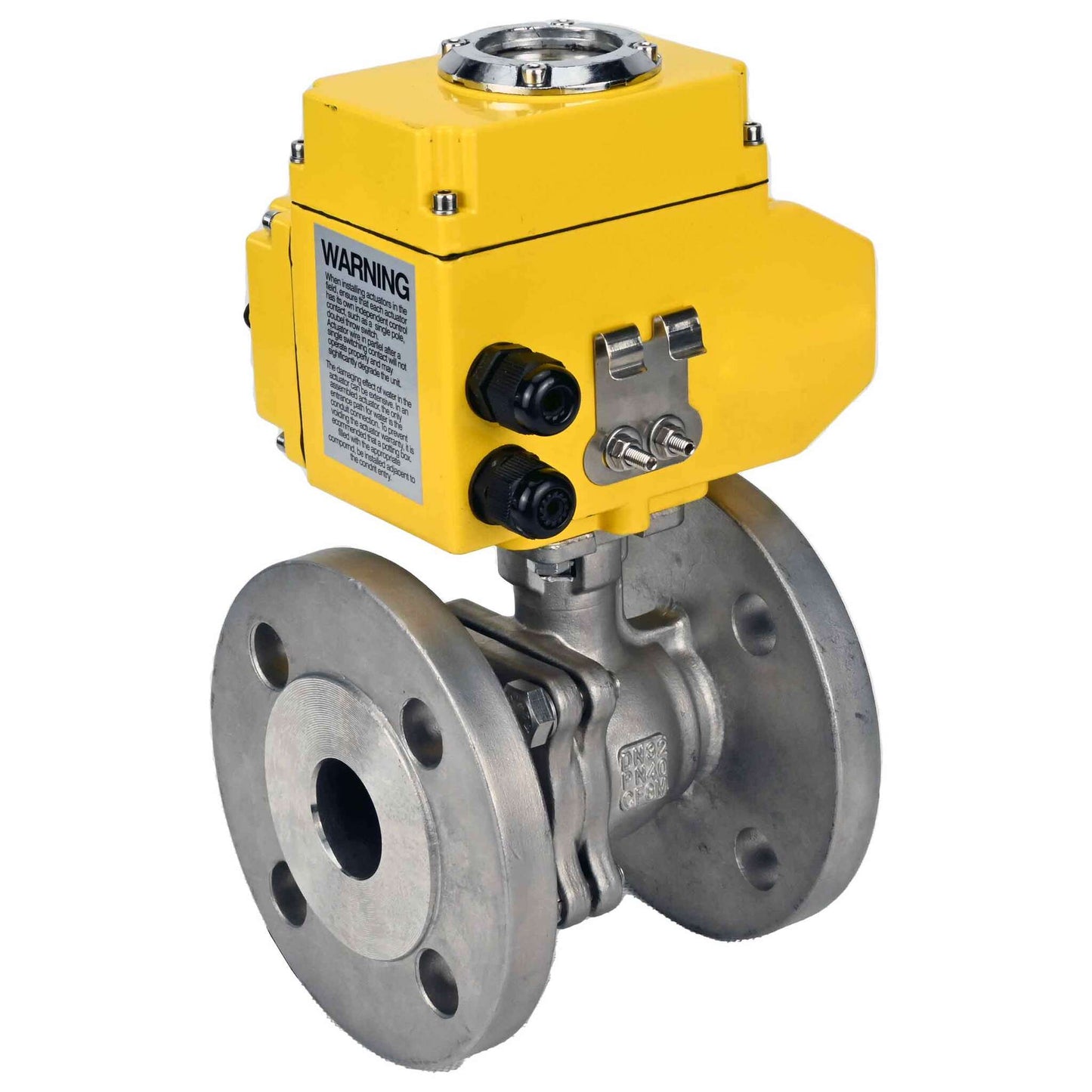

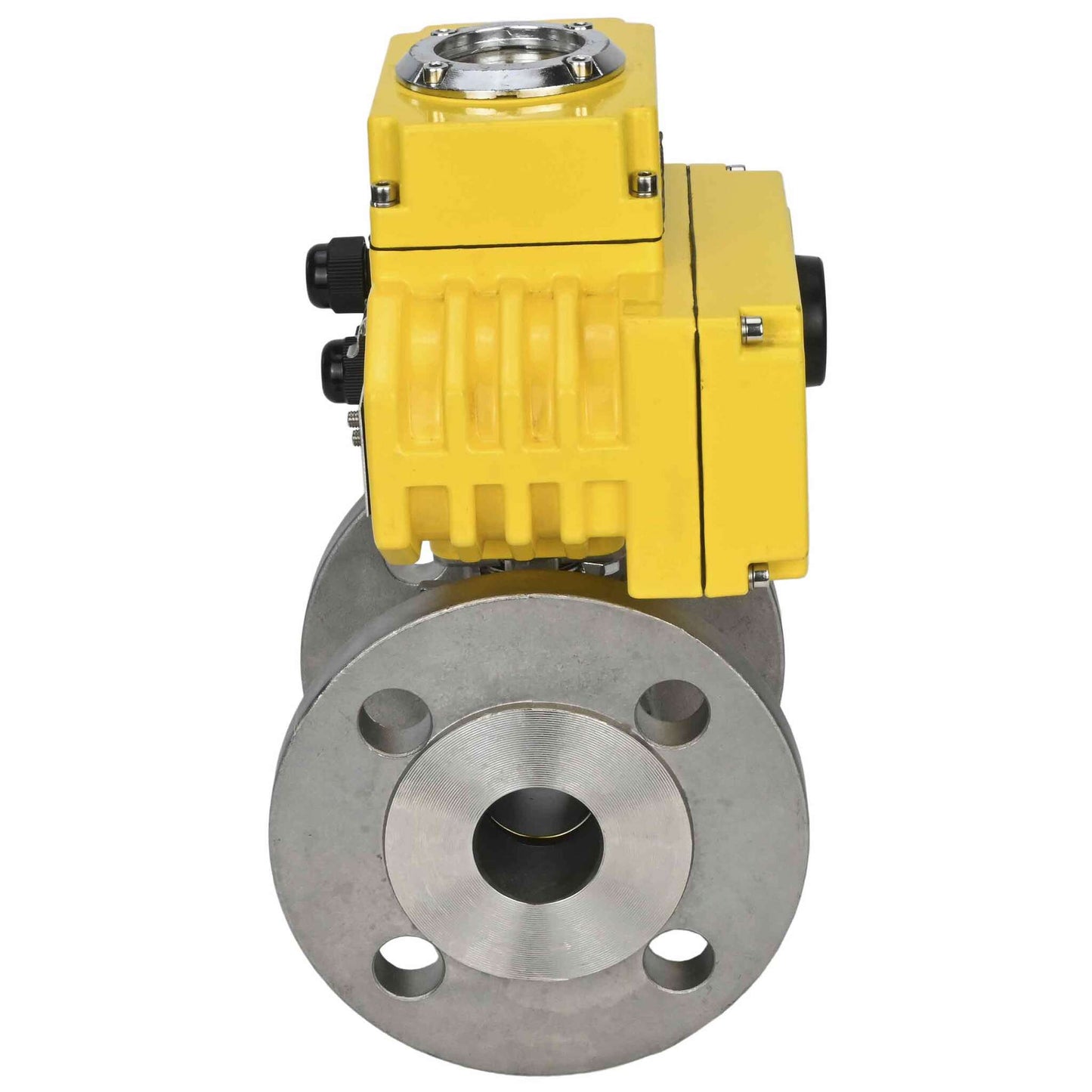

Una válvula de bola de acero inoxidable es un dispositivo fiable y versátil para controlar el flujo de líquidos y gases en diversos sectores industriales. Fabricada en acero inoxidable resistente a la corrosión, posee una alta resistencia y soporta altas temperaturas y presiones. Las válvulas de bola son fáciles de operar, proporcionan un sellado seguro y minimizan el riesgo de fugas, lo que las convierte en la opción ideal para la industria del petróleo y el gas, plantas de tratamiento de agua, la industria alimentaria y otras áreas donde se requiere una válvula fiable y duradera para regular el flujo de sustancias.
Los actuadores eléctricos de cuarto de vuelta DNOVA están diseñados para el control remoto y local de válvulas de cierre. Se utilizan ampliamente en las industrias del gas, el petróleo, la metalurgia y la alimentación, así como en viviendas y servicios comunales, entre otros, con temperaturas ambiente de -20 °C a +70 °C.
La carcasa está equipada con un calentador (7-10 W, 220 V) y cuenta con las siguientes clases de protección: IP67, NEME 4 y 6, y revestimiento anticorrosivo. Las dimensiones de instalación cumplen con la norma internacional ISO 05211 / DIN 3337. El accionamiento eléctrico está equipado con un motor asíncrono con rotor de jaula de ardilla, bloqueo automático de la posición del accionamiento eléctrico, maneta mecánica, protección térmica, protección contra vibraciones XYZ 10 g (0,2-34 Hz, 30 minutos) y está diseñado para funcionar en modo intermitente S2. El recorrido del accionamiento eléctrico es de 90 °C con un rango de ajuste de ± 10 °C. Los interruptores de límite limitan el recorrido del accionamiento eléctrico. Conexión de cable: 2 x M18. La alimentación es de tensión constante de 24 V.
B
B
Boceto de la válvula de bola DNOVA BV3232P (2 piezas)-FP-F-ISO-H QT-N-EM-O1-24VDC-U1 DN15 RU40
Dimensiones generales y de instalación de la válvula de bola DNOVA BV3232P(2pc)-FP-F-ISO-H QT-N-EM-O1-24VDC-U1 DN15 Ru40
|
DN |
15 milímetros |
|
Yo |
114 milímetros |
|
mi |
123 milímetros |
|
H |
163 milímetros |
|
D |
89 milímetros |
|
Número y diámetro de los orificios para los pernos en la brida N - Г˜M |
4 x 16 mm |
B
B
Principales especificaciones técnicas de los actuadores eléctricos QT de la serie DNOVA:
| Fuente de alimentación | 220 VCA, 380 VCA, 24 VCC |
| Interruptores de límite | 2-Abierto/Cerrado 250V 10A |
| Interruptores de límite adicionales 2 | 2-Abierto/Cerrado 250V 10A |
| Ángulo de rotación, В° | 90±5 |
| Protección térmica interna | Apagado a 110 °C ± 5 °C, encendido a 97 °C ± 5 °C |
| Indicador visual de posición | es |
| Temperatura ambiente, В°C | -20 a +65 |
| Doblador manual | Hexágono (incluido) |
| Dispositivo de autobloqueo | autoblocante con tornillo sin fin y engranajes de tornillo sin fin |
| Limitador mecánico | 2 topes externos ajustables |
| Prensaestopas | 2xM18 |
| Clase de protección del recinto | IP67 |
| Lubricación | a base de aluminio (tipo EP) |
| Material del cuerpo | aleación de aluminio con recubrimiento de polvo epoxi |
| Vida media, ciclos de cierre/apertura | 30 000 |
