Descripción

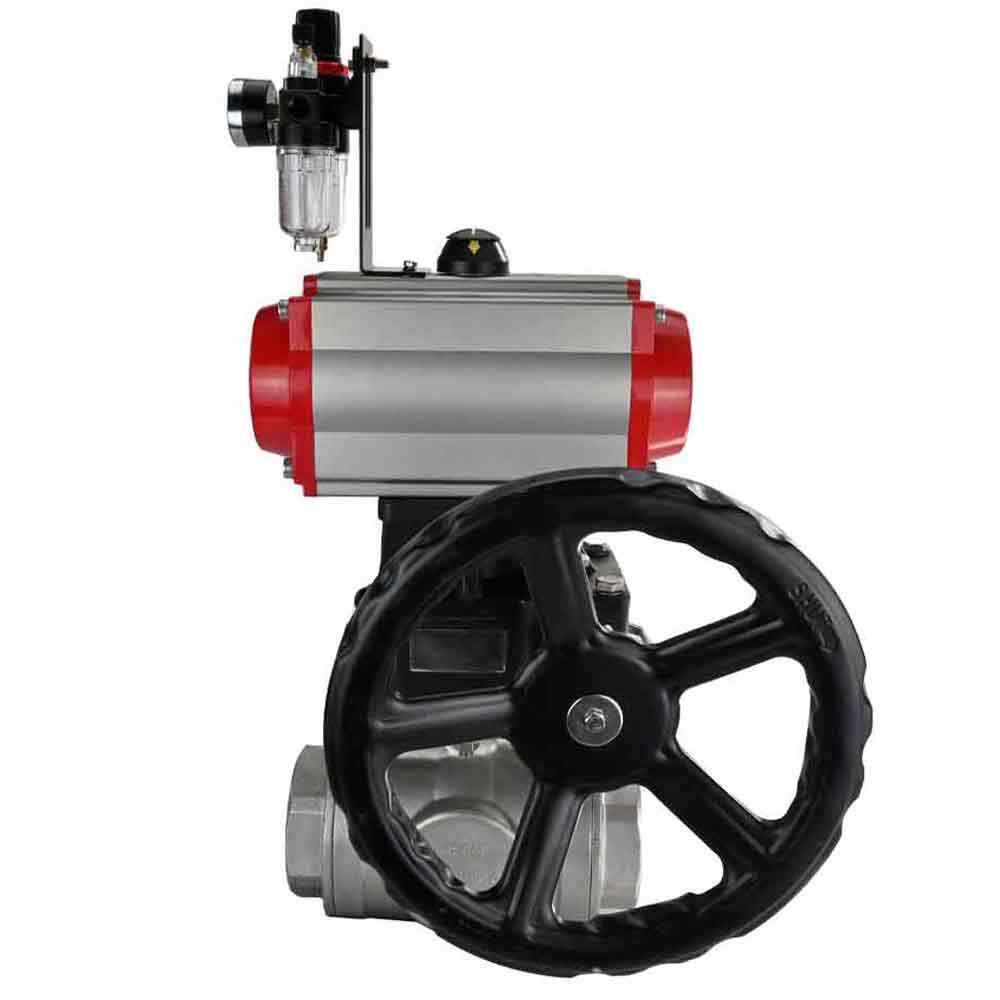

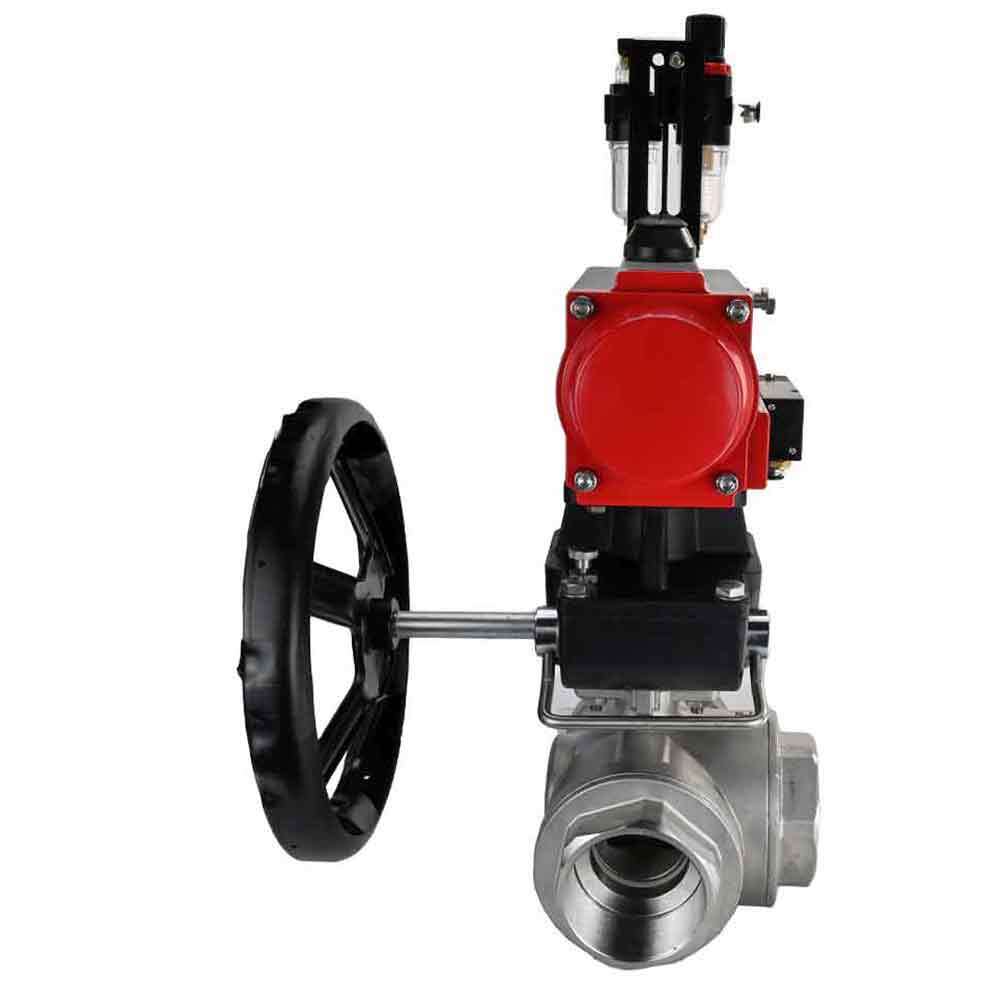

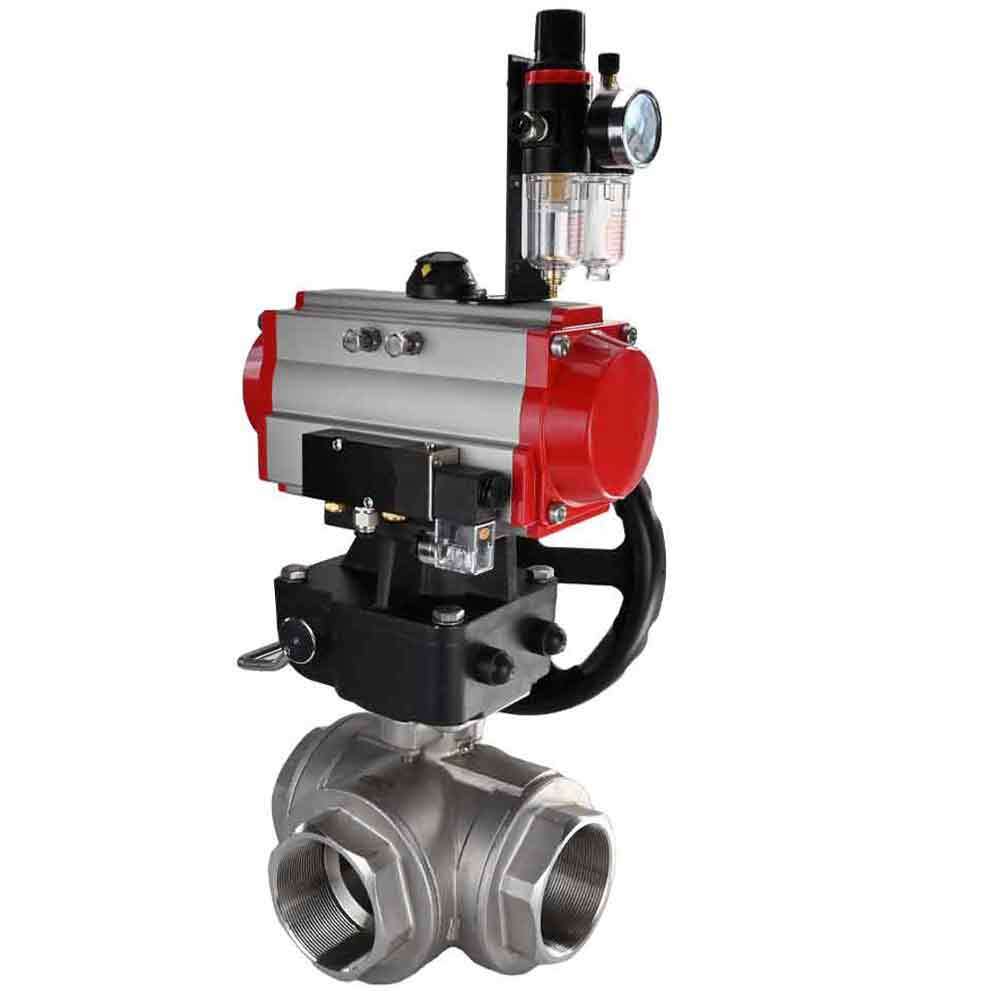

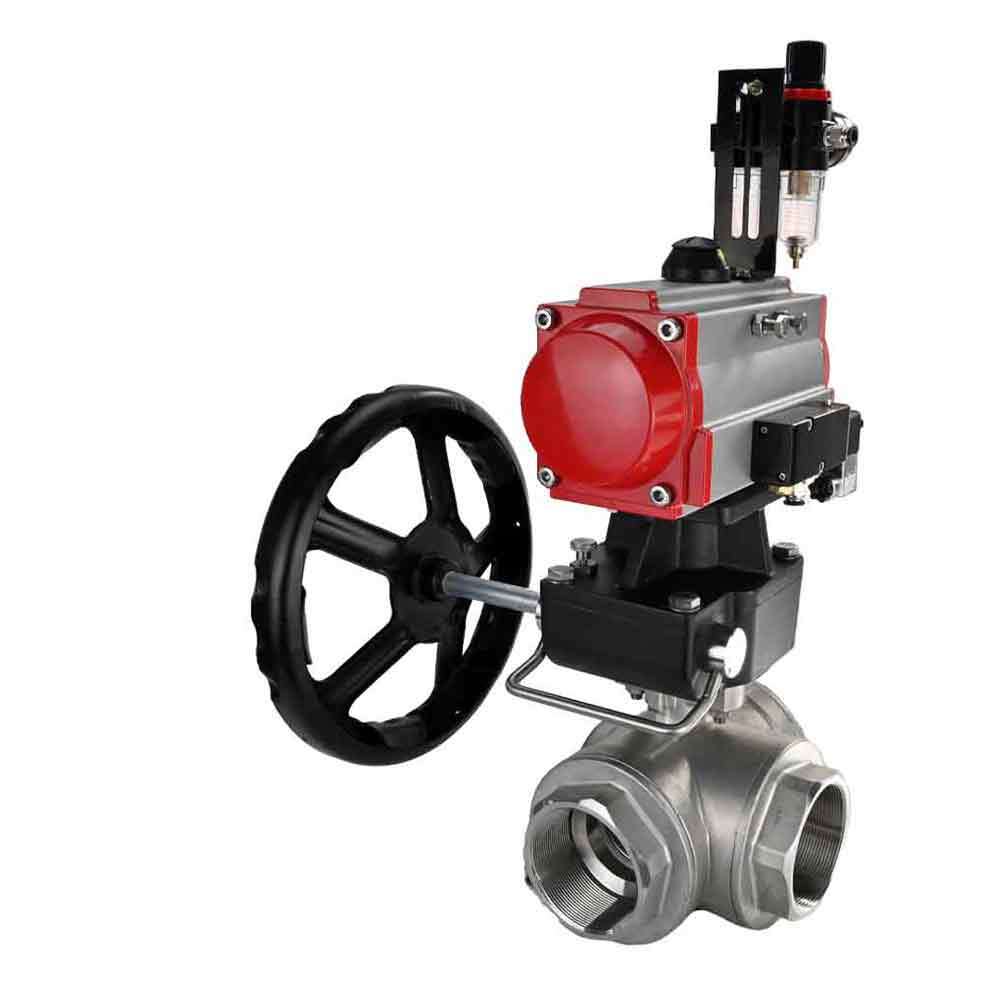

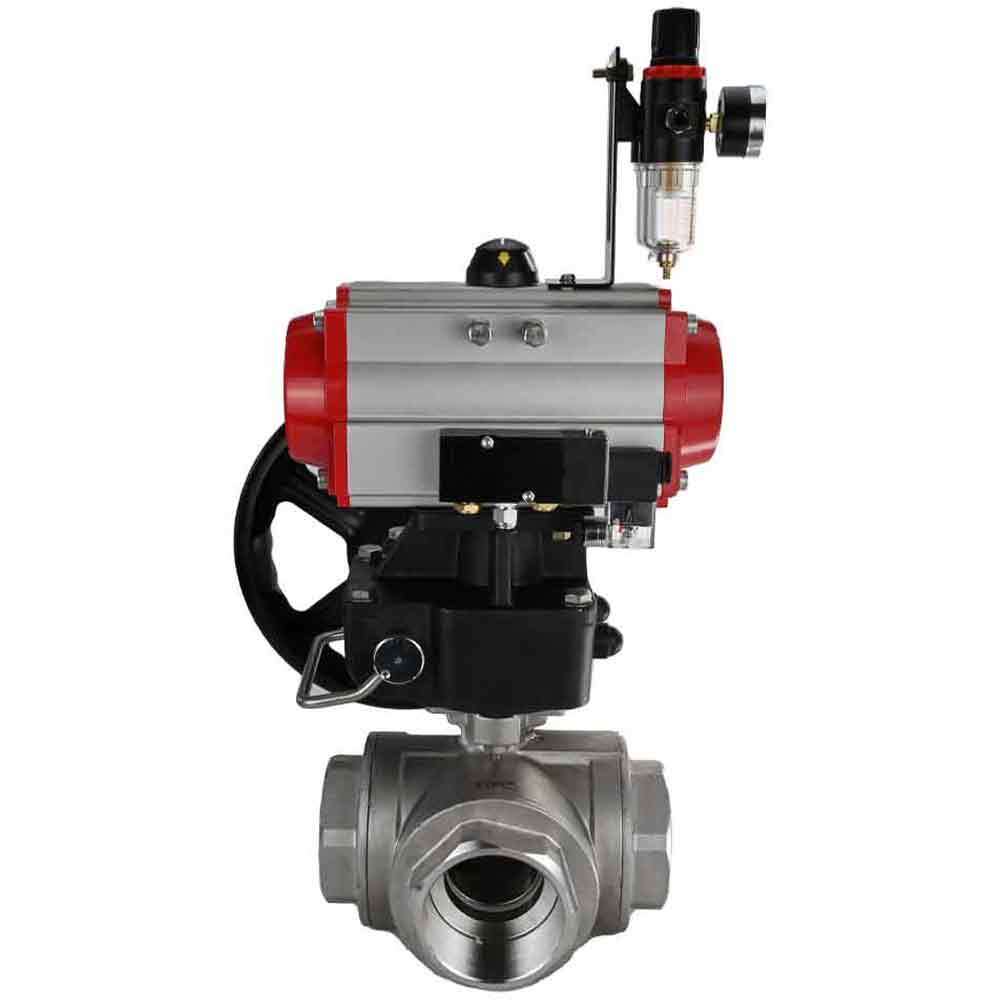

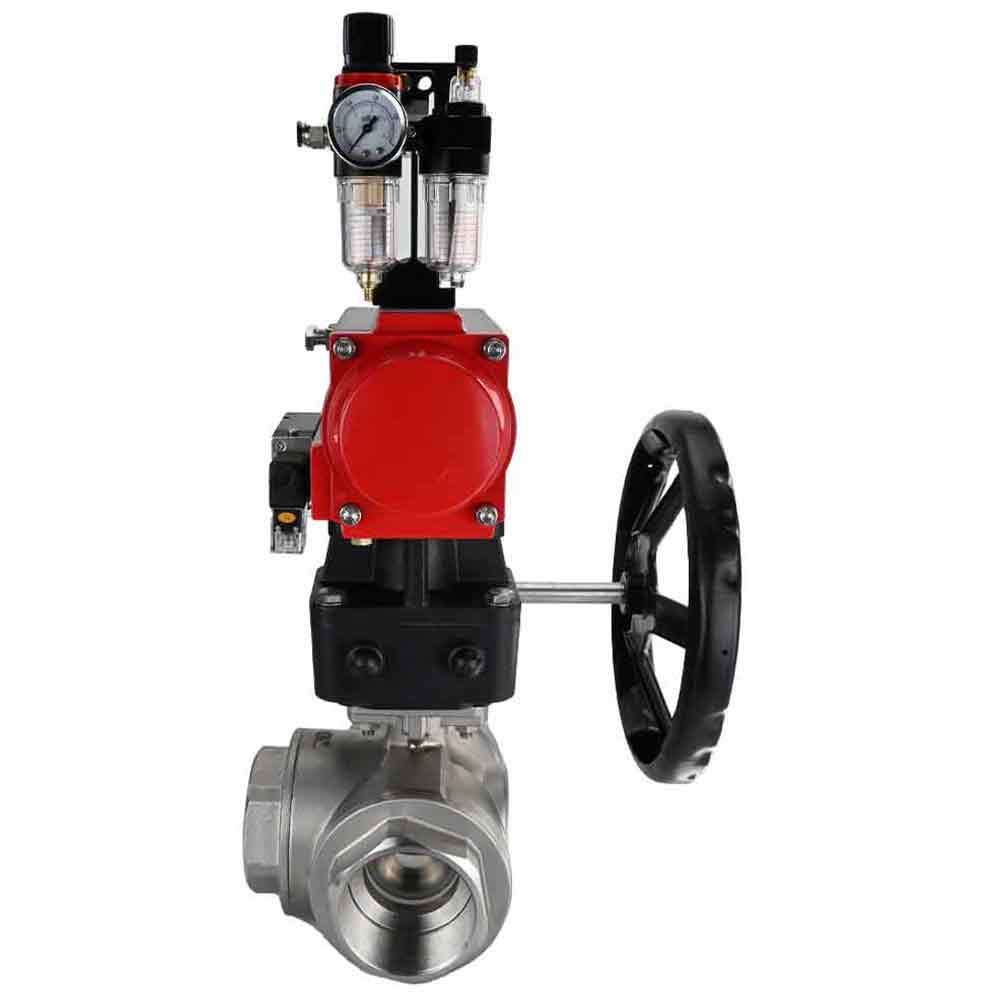

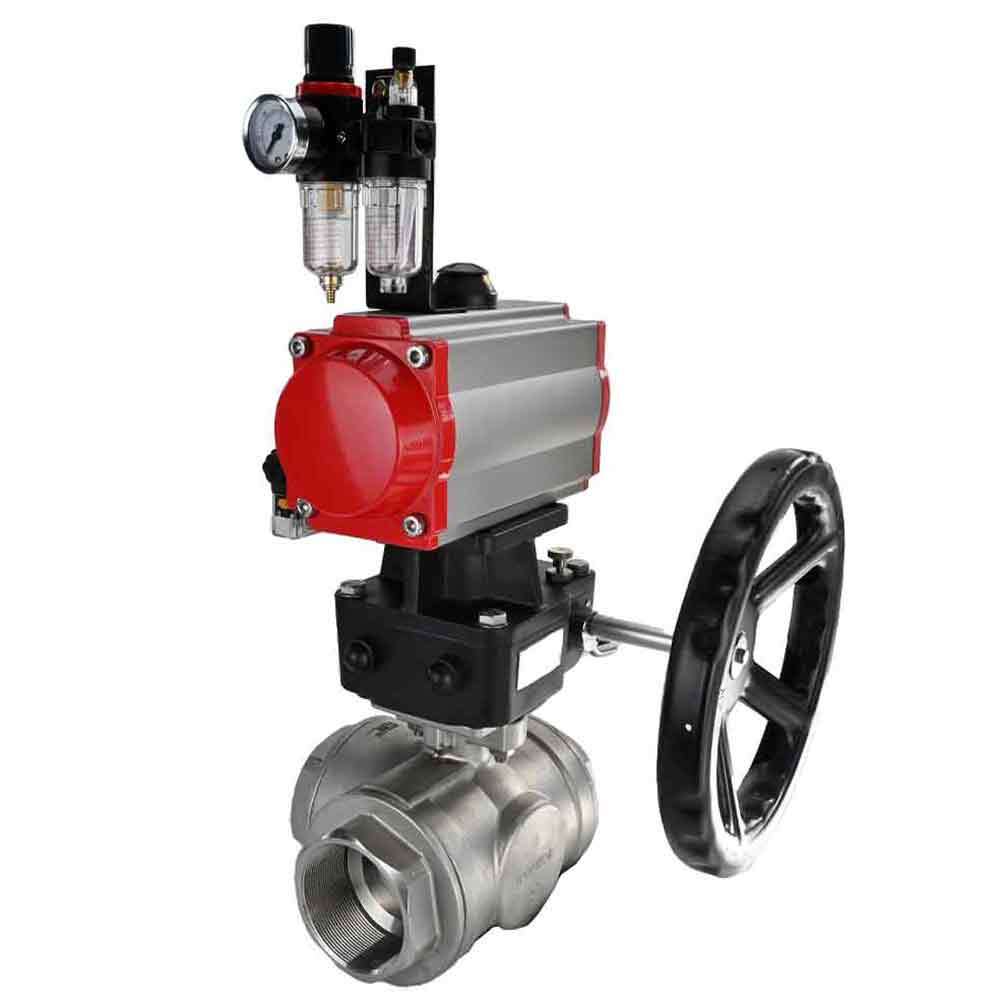

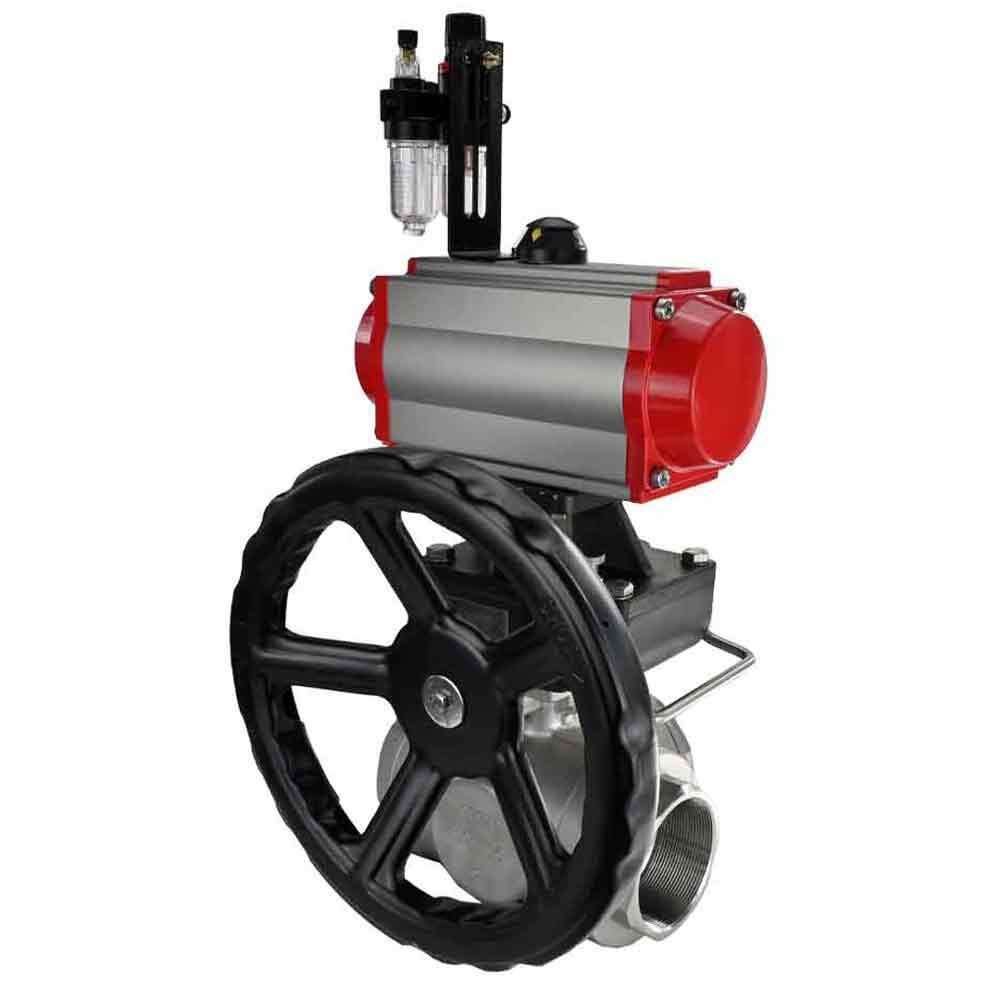

Una válvula de bola de acero inoxidable es un dispositivo fiable y versátil para controlar el flujo de líquidos y gases en diversos sectores industriales. Fabricada en acero inoxidable resistente a la corrosión, posee una alta resistencia y soporta altas temperaturas y presiones. Las válvulas de bola son fáciles de operar, proporcionan un sellado seguro y minimizan el riesgo de fugas, lo que las convierte en la opción ideal para la industria del petróleo y el gas, plantas de tratamiento de agua, la industria alimentaria y otras áreas donde se requiere una válvula fiable y duradera para regular el flujo de sustancias.
B
B
Datos técnicos de las válvulas de bola DNOVA BV3232P(4pc)-SP-3WL-T-ISO-H PA-DA 4M310-08 24V MON AFC2000
| Diámetro nominal DN, mm | 10-100 |
| Presión de trabajo PN, bar | 63/40 |
| Temperatura del entorno de trabajo t, °C | de -20 a +200 |
| Entorno de trabajo | Agua, vapor, productos derivados del petróleo y otros medios líquidos o gaseosos que sean neutros para los materiales del grifo. |
| Conexión a la tubería | roscado |
| Tipo de sección de flujo | pase estándar |
| Tipo de control | Accionamiento neumático |
B
B
Esquema de dimensiones generales y de instalación de válvulas de bola DNOVA BV3232P(4pc)-SP-3WL-T-ISO-H PA-DA 4M310-08 24V MON AFC2000
B
B
Peso y parámetros dimensionales de las válvulas de bola DNOVA BV3232P(4 piezas)-SP-3WL-T-ISO-H PA-DA 4M310-08 24 V MON AFC2000
| DN | 10 | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 |
|
Modelo de accionamiento neumático |
DNOVA SA-052-10 | DNOVA SA-052-10 | DNOVA SA-052-10 | DNOVA SA-052-10 | DNOVA SA-065-12 | DNOVA SA-083-10 | DNOVA SA-083-12 | DNOVA SA-105-10 | DNOVA SA-105-10 | DNOVA SA-105-12 |
| Re, mm | 10 | 12 | 15 | 18 | 25 | 32 | 38 | 50 | 64 | 78 |
| Lb±1,5, mm | 71 | 71 | 82 | 98 | 118 | 122 | 150 | 178 | 202 | 231 |
| L1, mm | 153 | 153 | 153 | 153 | 174 | 216 | 216 | 279 | 279 | 279 |
| Altura del vástago del grifo, mm | 13 | 13 | 10 | 13 | 12 | 20 | 19 | 20 | 18 | 25 |
| Par de grúa, Nm | 2 | 1.6 | 3.1 | 4.5 | 11.5 | 19 | 24 | 41 | 58 | 64 |
| ISO 5211 | F03, F04 | F03, F04 | F03, F04 | F04, F05 | F04, F05 | F05, F07 | F05, F07 | F07, F10 | F07, F10 | F07, F10 |
| Peso de la grúa, kg | 0,530 | 0.475 | 0,800 | 1.165 | 2.255 | 3.555 | 4.730 | 7.000 | 9.970 | 14.245 |
B
B
Detalles de válvulas de bola DNOVA 3 vías tipo L RP.SS316.200.MM
B
Materiales de piezas para válvulas de bola DNOVA 3 vías tipo L RP.SS316.200.MM
| N.º de artículo | Nombre de la pieza | Material | Cantidad |
|---|---|---|---|
| 1 | Tapa | SS316 | 3 |
| 2 | Anillos de sillín | PPL | 4 |
| 3 | Estableciendo la conexión | PTFE/RPTFE | 3 |
| 4 | Arandela de empuje | PTFE/RPTFE | 1 |
| 5 | Caza de focas | PTFE | 1 |
| 6 | Existencias | Acero inoxidable 304/acero inoxidable 316 | 1 |
| 7 | Sello | SS304 | 1 |
| 8 | Válvula de bola | S304/S316 | 1 |
| 9 | Marco | SS316 | 1 |
B
B

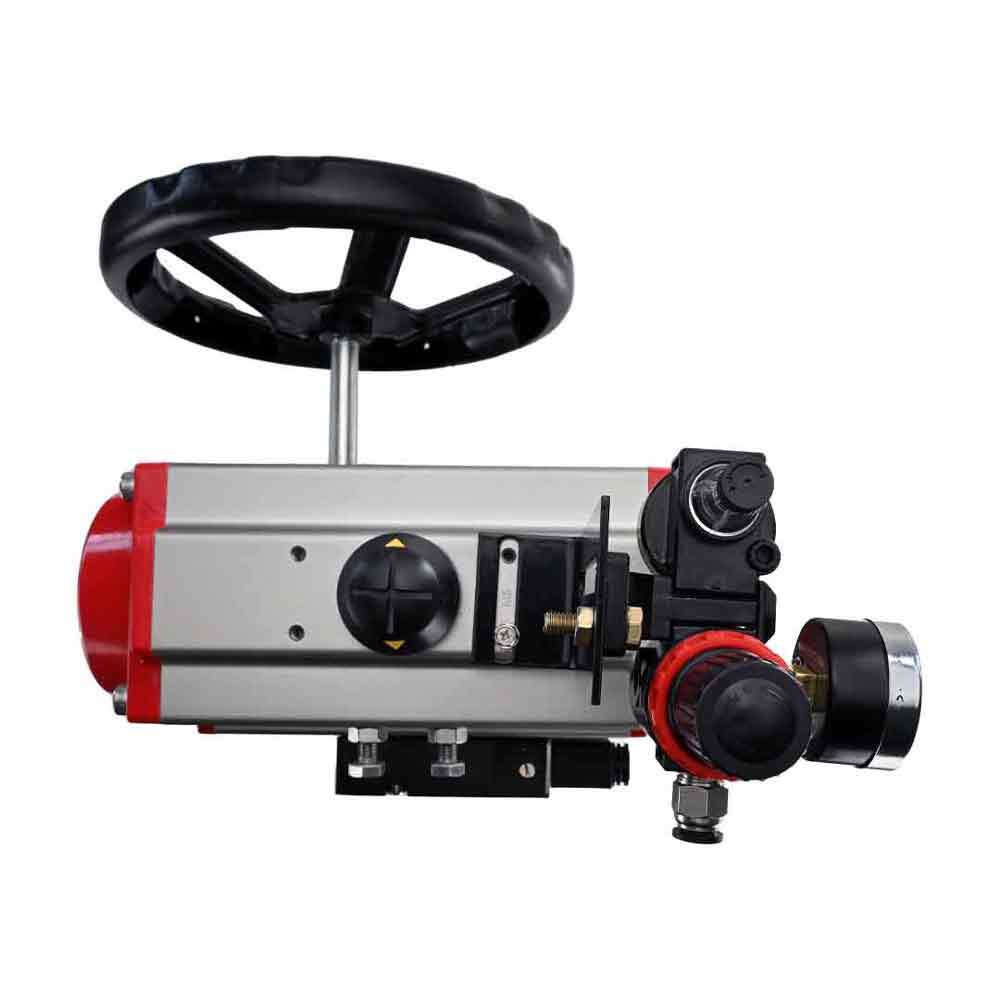

Boceto de actuadores neumáticos
B
B
B
Dimensiones de los actuadores neumáticos
| Modelo de unidad | Tipo | A, mm | B, mm | C, mm | Mmm | N, mm | G, mm | d1, mm | d2, mm | Peso, kg |
|---|---|---|---|---|---|---|---|---|---|---|
| 052 | DA | 153 | 71 | 98 | 80 | 30 | 15 | F03 | F05 | 1,2 |
| 065 | DA | 174 | 82 | 115 | 80 | 30 | 15 | F05 | F07 | 1.9 |
| 083 | DA | 216 | 101 | 135 | 80 | 30 | 15 | F05 | F07 | 3.2 |
B
B
Valores de par del eje del actuador en función de la presión de aire del sistema
| Modelo | Presión de aire en el sistema, bar | ||||||
|---|---|---|---|---|---|---|---|
| 2 | 3 | 4 | 5 | 6 | 7 | 8 | |
| DA-052 | 8.1 | 12.1 | 16.2 | 20.1 | 24.2 | 28.2 | 32.3 |
| DA-063 | 14.3 | 21.4 | 28.5 | 35.6 | 42.7 | 49.8 | 56.7 |
| DA-083 | 30.9 | 46.3 | 61.8 | 77.1 | 92.5 | 108 | 123.5 |
B
Datos técnicos de las válvulas neumáticas 4M310-08 DNOVA
| Parámetro | Significado |
|---|---|
| Diseño | tipo de carrete |
| Presión máxima | 12 barras |
| Presión de trabajo | 1,5...8 bares |
| Entorno de trabajo | aire comprimido filtrado |
| Temperatura | 5-50 °C |
| Frecuencia de respuesta | 5 ciclos/s |
| Duplicación manual | Hay |
| Grado de protección | IP65 |
| Fijación | a través de agujeros en el cuerpo |
| Material del cuerpo | aluminio anodizado |
| Tiempo de respuesta | 0,05 segundos. |
