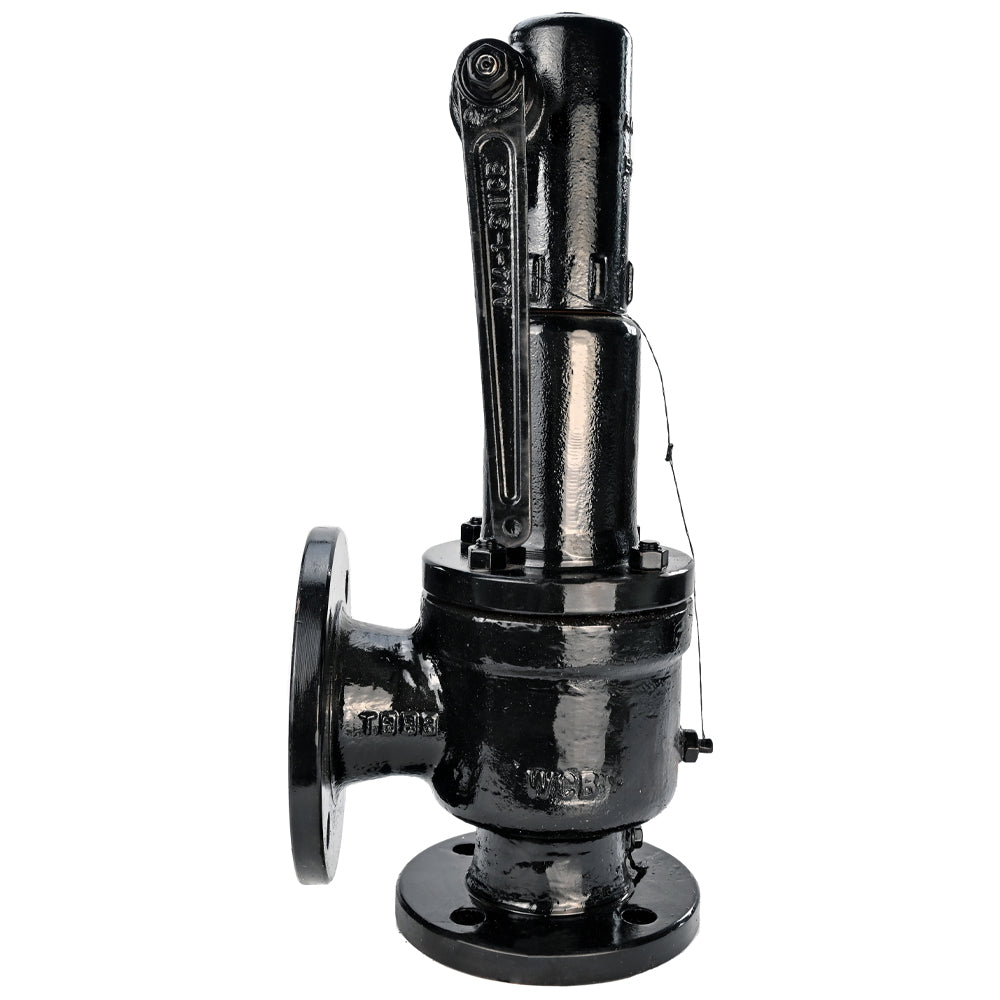

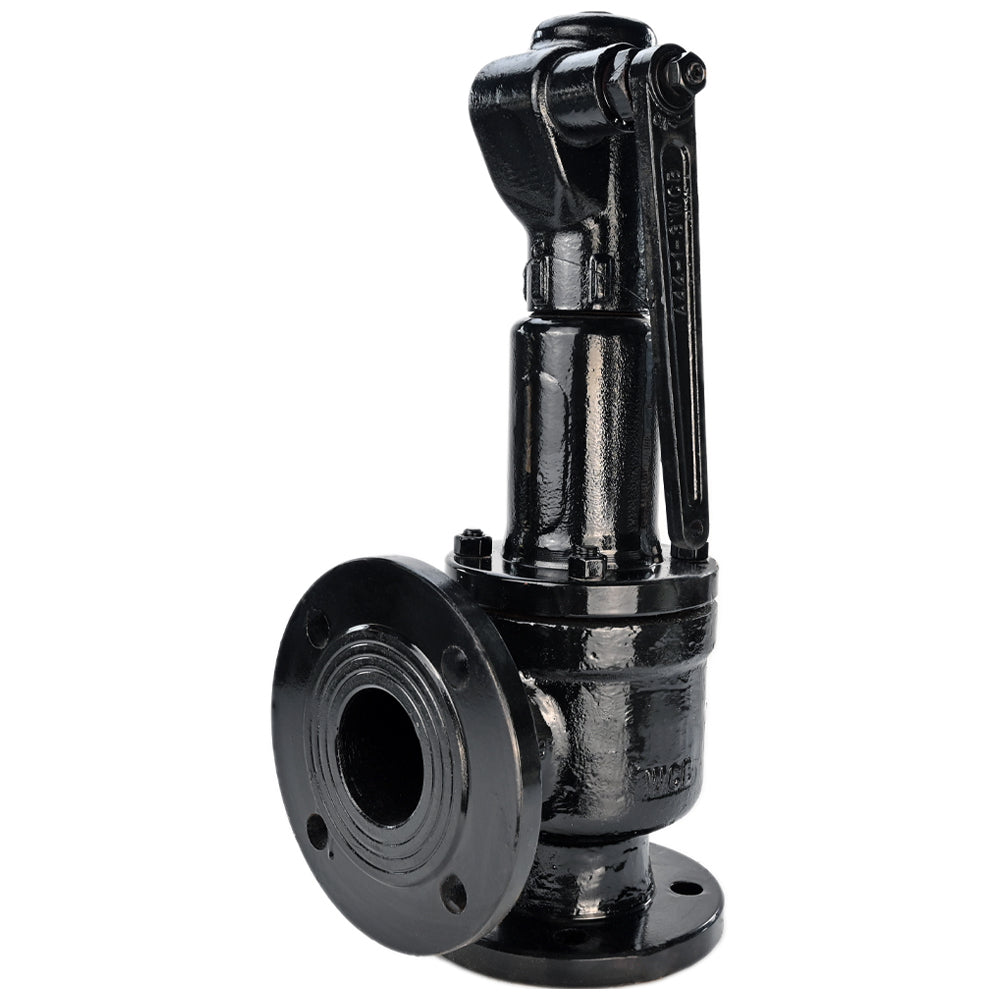

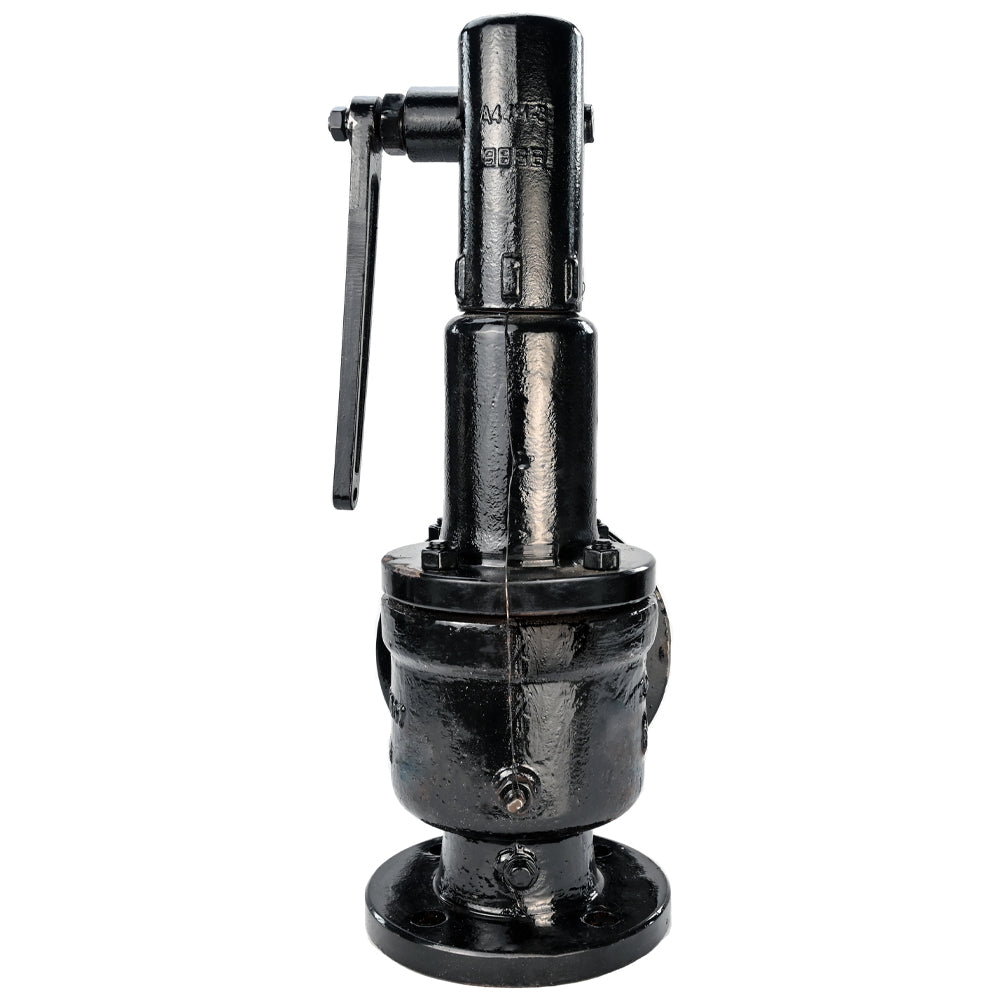

Descripción
Una válvula de seguridad de resorte es un dispositivo que reduce automáticamente el exceso de presión en los sistemas, evitando que supere los límites de seguridad establecidos. Consta de una válvula, un resorte y un ajuste que determina la presión de apertura de la válvula.
Cuando la presión del sistema alcanza un nivel determinado, el resorte se activa, abriendo la válvula y permitiendo que escape el exceso de presión, evitando así daños al equipo o al sistema por sobrepresión. Las válvulas de seguridad con resorte se utilizan ampliamente en diversos sistemas industriales y técnicos para garantizar su seguridad y fiabilidad.
B
B
Datos técnicos de las válvulas de seguridad DNOVA VR2130M-F DN25x32-300x400 PN16
| Diámetro nominal DN, mm |
25-300 (entrada); 32-400 (salida) |
| Presión de trabajo PN, bar | 16 |
| Ajuste de rangos de presión, bar |
0,6Г·1; 1Г·1,6; 1,6Г·2,5; 2,5Г·4; 4Г·6; 6Г·8; 8Г·10; 10Г·13; 13Г·16 |
| Presión admisible detrás de la válvula, bar | 16 |
| Temperatura del entorno de trabajo t, °C | 350 libras |
| Entorno de trabajo | agua, vapor, aire, amoníaco, gas natural, fueloil y otros productos petrolíferos líquidos |
| Conexión a la tubería | con brida |
| Material del cuerpo | acero 25L |
| Material del sello | acero 20X13 |
| Áreas de aplicación | sistemas de calefacción y suministro de agua; tuberías de aire comprimido; plantas de vapor; tuberías industriales |
B
B
Esquema de dimensiones de las válvulas de seguridad DNOVA VR2130M-F DN25x32-300x400 PN16
B
B
Peso y dimensiones de las válvulas de seguridad DNOVA VR2130M-F DN25x32-300x400 PN16
| DN | Diámetro interior, mm | Г˜D1, mm | Г˜D2, mm | b, mm | f, mm | n-Г˜d, mm | Largo, mm |
| 25 | 115 | 85 | 65 | 16 | 2 | 4-14 | 110 |
| 32 | 140 | 100 | 78 | 18 | 2 | 4-18 | 115 |
| 40 | 150 | 110 | 85 | 18 | 2 | 4-18 | 120 |
| 50 | 165 | 125 | 100 | 18 | 2 | 4-18 | 135 |
| 65 | 185 | 145 | 120 | 20 | 2 | 8-18 | 160 |
| 80 | 200 | 160 | 135 | 20 | 2 | 8-18 | 170 |
| 100 | 220 | 180 | 155 | 20 | 2 | 8-18 | 195 |
| 125 | 250 | 210 | 185 | 22 | 2 | 8-18 | 210 |
| 150 | 285 | 240 | 210 | 24 | 2 | 8-23 | 255 |
| 200 | 340 | 295 | 265 | 26 | 2 | 12-23 | 300 |
| 250 | 405 | 355 | 320 | 30 | 2 | 12-26 | 350 |
| 300 | 460 | 410 | 375 | 30 | 2 | 12-26 | 370 |
B
B
| No ' | Г˜D1', mm | Г˜D2', mm | Г˜D3', mm | b', mm | f', mm | n-Г˜d ', mm | L1, mm |
| 32 | 140 | 100 | 78 | 18 | 2 | 4-18 | 95 |
| 40 | 150 | 110 | 85 | 18 | 2 | 4-18 | 100 |
| 50 | 165 | 125 | 100 | 18 | 2 | 4-18 | 110 |
| 65 | 185 | 145 | 120 | 20 | 2 | 4-18 | 120 |
| 80 | 200 | 160 | 135 | 20 | 2 | 8-18 | 140 |
| 100 | 220 | 180 | 155 | 20 | 2 | 8-18 | 135 |
| 125 | 250 | 210 | 185 | 22 | 2 | 8-18 | 175 |
| 150 | 285 | 240 | 210 | 24 | 2 | 8-23 | 190 |
| 175 | 310 | 270 | 240 | 26 | 2 | 8-23 | 230 |
| 250 | 405 | 355 | 320 | 30 | 2 | 12-26 | 260 |
| 300 | 460 | 410 | 375 | 30 | 2 | 12-26 | 320 |
| 400 | 580 | 525 | 485 | 36 | 2 | 16-30 | 350 |
B
B
| No, no, no | Área del canal de flujo, mm2 | Peso, kg |
| 25-32 | 177 | 12 |
| 32-40 | 314 | 13 |
| 40-50 | 491 | 14 |
| 50-65 | 804 | 18 |
| 65-80 | 1256 | 26 |
| 80-100 | 1963 | 33 |
| 100-125 | 3317 | 45 |
| 125-150 | 5024 | 53 |
| 150-175 | 7850 | 78 |
| 200-250 | 12266 | 130 |
| 250-300 | 17663 | 360 |
| 300-400 | 24041 | 630 |
B
B
Boceto de detalle de válvulas de seguridad DNOVA VR2130M-F DN25x32-300x400 PN16
Materiales de las piezas de las válvulas de seguridad DNOVA VR2130M-F DN25x32-300x400 PN16
| N.º de artículo | Nombre de la pieza | Material |
| 1 | Colector de admisión | acero 20X13 |
| 2 | Marco | acero 25L |
| 3 | Disco | acero 20X13 |
| 4 | Tapa | acero 25L |
| 5 | Primavera | acero 50KhFA |
| 6 | Existencias | acero 20X13 |
