In detail
What it is made of
The number that matters
Max. medium temperature
150°C
The highest medium temperature this valve is rated for.
Construction
Parts and materials
Applications
Media and industries
- Agua
- Aire
- Medios líquidos
- Medios gaseosos
- Aceite
- Petróleo
- Industria química
- Gasolina
La válvula solenoide es un dispositivo especial diseñado para controlar fácilmente el flujo del fluido de trabajo. Este proceso se lleva a cabo en la tubería bajo presión.
En una electroválvula normalmente cerrada, esta posición se mantiene si no se aplica tensión de control a su bobina de inducción. Al aplicar tensión a la bobina, la válvula normalmente cerrada se abre y permite el flujo del fluido de proceso. Al desconectar la tensión de control, la válvula se cierra automáticamente y bloquea el flujo del fluido en la tubería.
B
B
Características de las válvulas solenoides DNOVA VS631-VF-NC-24VDC-PA DAR:
| DN, m | Diámetro del paso, pulgadas | Capacidad de caudal, m3/hora | Presión de trabajo, bar |
| 25 | 1" | 12 | 10 |
| 32 | 1 1/4" | 24 | 10 |
| 40 | 1 1/2" | 30 | 10 |
| 50 | 2" | 48 | 10 |
| 65 | 2 1/2" | 52 | 10 |
| 80 | 3" | 82 | 10 |
| 100 | 4" | 128 | 10 |

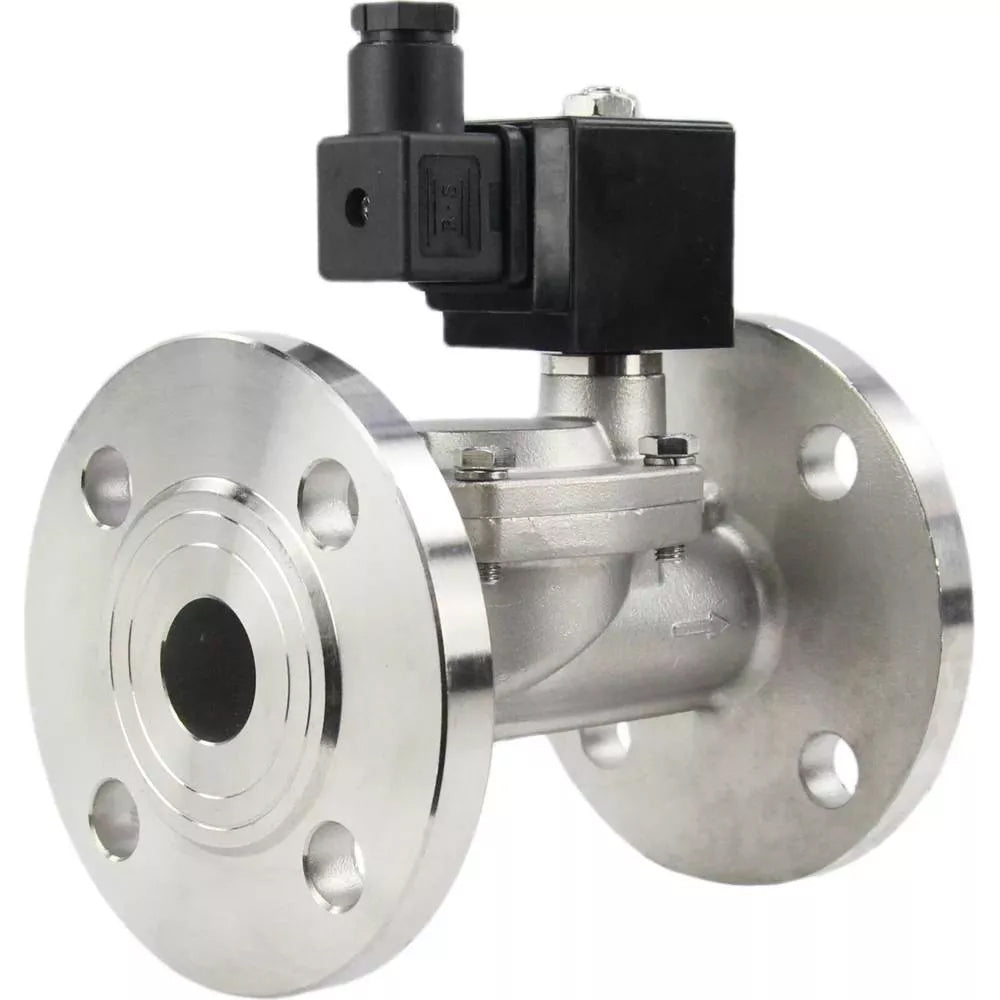

Electroválvula DNOVA VS631-VF-NC-24VDC-PA, material del cuerpo - acero inoxidable AISI 304, junta - Viton, normalmente cerrada, bobina - 24V DAR
B
B
Dimensiones generales y de instalación de las válvulas solenoides VS631-VF-NC-24VDC-PA DAR:
| Diámetro interior, mm | Diámetro del paso, pulgadas | Largo, mm | Re, mm | Mmm | K, mm | d, mm | C, mm | f, mm | n - Г˜, piezas-mm | Peso, kg |
| 25 | 1" | 141 | 115 | 165 | 85 | 65 | 16 | 3 | 4 - G14 | 2.9 |
| 32 | 1 1/4" | 158 | 145 | 185 | 100 | 76 | 18 | 3 | 4 - Г˜18 | 4.4 |
| 40 | 1 1/2" | 173 | 150 | 196 | 110 | 84 | 18 | 3 | 4 - Г˜18 | 5.1 |
| 50 | 2" | 204 | 165 | 200 | 125 | 99 | 20 | 3 | 4 - Г˜18 | 7.7 |
| 65 | 2 1/2" | 256 | 185 | 248 | 145 | 118 | 20 | 3 | 4 - Г˜18 | 12.5 |
| 80 | 3" | 277 | 200 | 268 | 160 | 132 | 20 | 3 | 4 - Г˜18 | 15.3 |
| 100 | 4" | 350 | 220 | 290 | 180 | 156 | 22 | 3 | 4 - Г˜18 | 23.2 |
Boceto de dimensiones y dimensiones Electroválvula DNOVA VS631-VF-NC-24VDC-PA, material del cuerpo - acero inoxidable AISI 304, junta - Viton, normalmente cerrada, bobina - 24V DAR
- Body material
- acero inoxidable AISI 304
- Maximum allowable temperature
- 150 °C
- Connection type
- con brida
- Operating environment
- Agua, Aire, Medios líquidos y Medios gaseosos
- Applications
- Aceite, Petróleo, Industria química, Gasolina, Industria, Industria alimentaria y Servicios de vivienda y calefacción y redes de calefacción
- Type of seal
- Vitón
- Solenoid valve type
- normalmente cerrado
- Solenoid valve working principles
- Piloto
- Supply voltage
- 24 V
- Country of origin
- Porcelana
