The number that matters
Nominal pressure
10barras
The pressure class of the valve body at 20 °C. Working limits depend on the medium and its temperature.
Construction
Parts and materials
Applications
Media and industries
- Agua
- Medio líquido
- Medio gaseoso
- Suministro de agua
- Aceite
- Petróleo y gas
- Industria del petróleo y el gas
- Lucha contra incendios
En una válvula solenoide normalmente cerrada, esta posición se mantiene si no se aplica tensión de control a la bobina. Al aplicar tensión a la bobina, la válvula normalmente cerrada se abre y permite el paso del fluido. Al desconectarse la tensión de control, la válvula se cierra automáticamente e interrumpe el flujo del fluido en la tubería. Las válvulas solenoides se utilizan en automóviles, equipos especiales, sistemas de suministro de agua y sistemas de riego y calefacción. También se utilizan ampliamente en la industria para regular y controlar el transporte de diversos líquidos y gases.
B
B

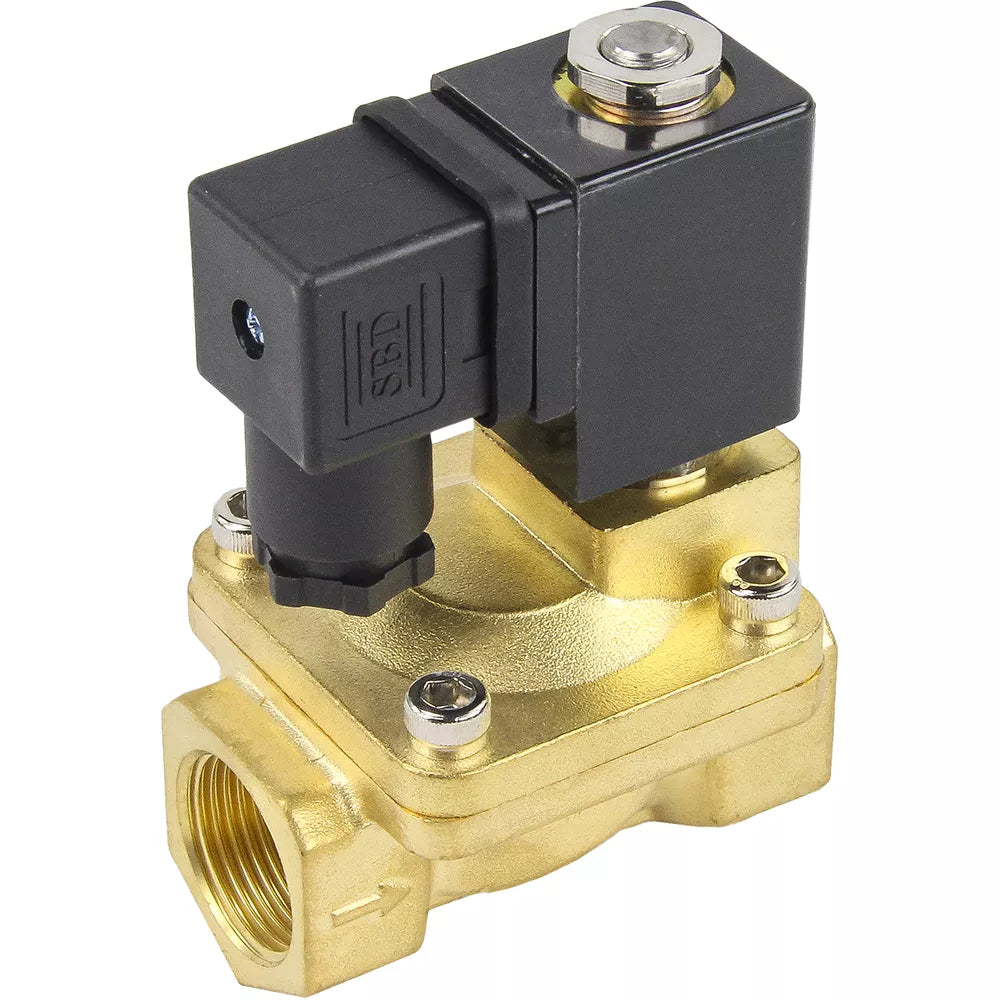

Especificaciones técnicas generales de las electroválvulas DNOVA VS400-NT-NC-24VAC, material del cuerpo: latón, junta: NBR, normalmente cerrada, bobina: 24 VCA:
| - | Nombre | Valor |
| 1 | Temperatura del medio de trabajo, °C | -5 a +80 |
| 2 | Medio de trabajo | agua, aire, aceite |
| 3 | Principio de funcionamiento | acción piloto |
| 4 | Tipo de dispositivo | normalmente cerrado |
| 5 | Conexión a tubería | roscado |
| 7 | Fuente de alimentación de la bobina, V | 24 AC |
| 8 | Material de la carcasa | latón |
| 9 | Sello | NBR |
| 10 | Grado de protección | IP65 |
| 11 | Viscosidad del medio de trabajo | <50CST |
B
Dimensiones y dimensiones de las Electroválvulas DNOVA VS400-NT-NC-24VAC, material del cuerpo - latón, sello - NBR, normalmente cerrada, bobina - 24 VAC:
| DN | A, mm | B, mm | C, mm | Peso, kg |
| 10 | 66,5 | 106,5 | 48 | 0,72 |
| 15 | 66,5 | 106,5 | 48 | 0,69 |
| 20 | 96 | 126 | 70 | 0,85 |
| 25 | 96 | 126 | 70 | 1,11 |
| 32 | 131 | 145,5 | 96 | 2,45 |
| 40 | 131 | 145,5 | 96 | 2,35 |
| 50 | 160 | 160 | 112 | 4,1 |
Esquema dimensional de electroválvulas VS400-NT-NC-24VAC, material del cuerpo: latón, junta: NBR, normalmente cerrada, bobina: 24 V CA
- Body material
- Latón
- Connection type
- Enhebrado
- Operating environment
- Agua, Medio líquido y Medio gaseoso
- Applications
- Suministro de agua, Aceite, Petróleo y gas, Industria del petróleo y el gas, Lucha contra incendios, Industria y Servicios de red de vivienda y calefacción
- Nominal pressure
- 10 barras
- Type of seal
- NBR
- Solenoid valve type
- normalmente cerrado
- Solenoid valve working principles
- Piloto
- Supply voltage
- 24 voltios
- Country of origin
- Porcelana
